発明の名称電動車両の故障検出装置
出願人トヨタ自動車株式会社
代理人弁理士法人酒井国際特許事務所
主分類B60L 3/00 20190101AFI20250428BHJP(車両一般)
要約【課題】手動充電口および自動充電口に設けられた温度センサの出力を切り替える切替機構の故障を適切に検出することができる電動車両の故障検出装置を提供すること。
【解決手段】電動車両の故障検出装置は、手動充電口と、自動充電口と、切替機構と、制御部とを備え、手動充電口および自動充電口には、出力特性の異なる温度センサがそれぞれ設けられており、切替機構が、手動充電口および自動充電口に設けられた温度センサのうち、現在使用している充電口の温度センサの出力を、制御部に出力し、制御部が、切替機構による切り替え時における温度センサの出力の変化に基づいて、切替機構の故障の有無を判定する。
【選択図】図4
特許請求の範囲【請求項１】
手動充電口と、自動充電口と、切替機構と、制御部とを備え、
前記手動充電口および前記自動充電口には、出力特性の異なる温度センサがそれぞれ設けられており、
前記切替機構は、前記手動充電口および前記自動充電口に設けられた温度センサのうち、現在使用している充電口の温度センサの出力を、前記制御部に出力し、
前記制御部は、前記切替機構による切り替え時における前記温度センサの出力の変化に基づいて、前記切替機構の故障の有無を判定する、
電動車両の故障検出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電動車両の故障検出装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、バッテリにリレーを介して放電抵抗を接続し、イグニッションＯＦＦによりリレーがＯＦＦされてから次にイグニッションＯＮされるまでの間のバッテリ電圧の降下速度が所定値よりも大きい場合に、リレーが溶着していると判定する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－０３２９０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば電動車両が、手動充電口と、自動充電口と、これらにそれぞれ設けられた温度センサの出力を切り替える切替機構とを備える場合、当該切替機構の故障を検出するための手段が必要となる。しかしながら、特許文献１に開示された技術では、上記のような電動車両の切替機構の故障を適切に検出することができず、改善の余地がある。
【０００５】
本開示は、上記に鑑みてなされたものであって、手動充電口および自動充電口に設けられた温度センサの出力を切り替える切替機構の故障を適切に検出することができる電動車両の故障検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る電動車両の故障検出装置は、手動充電口と、自動充電口と、切替機構と、制御部とを備え、前記手動充電口および前記自動充電口には、出力特性の異なる温度センサがそれぞれ設けられており、前記切替機構が、前記手動充電口および前記自動充電口に設けられた温度センサのうち、現在使用している充電口の温度センサの出力を、前記制御部に出力し、前記制御部が、前記切替機構による切り替え時における前記温度センサの出力の変化に基づいて、前記切替機構の故障の有無を判定する。
【発明の効果】
【０００７】
本開示によれば、手動充電口および自動充電口に設けられた温度センサの出力を切り替える切替機構の故障を適切に検出することができる。
【図面の簡単な説明】
【０００８】

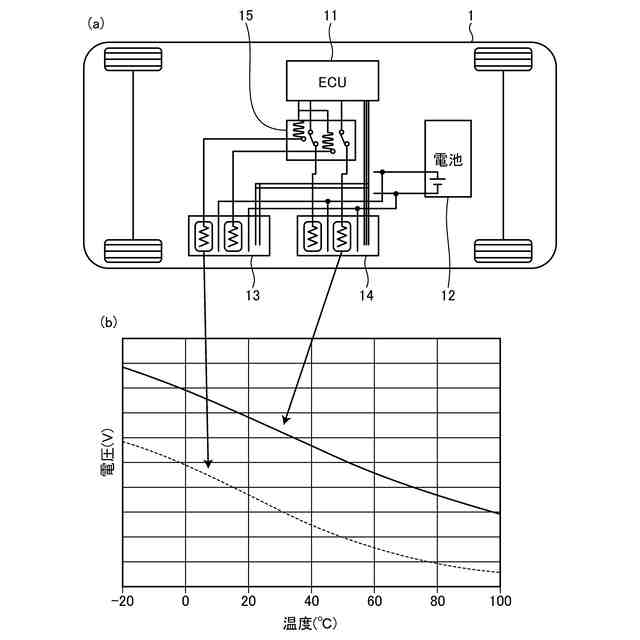

図１は、実施形態に係る電動車両の故障検出装置を備える車両の構成の一例を示す図である。

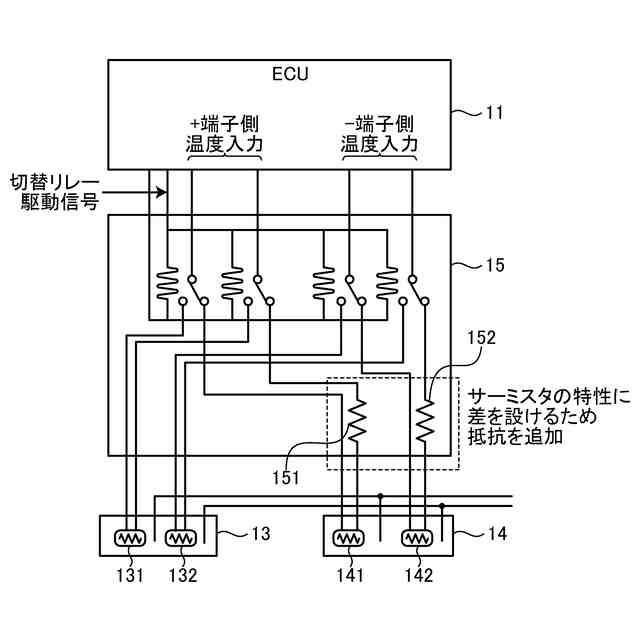

図２は、実施形態に係る電動車両の故障検出装置の制御部、手動充電口、自動充電口および切替機構の詳細を示す図である。

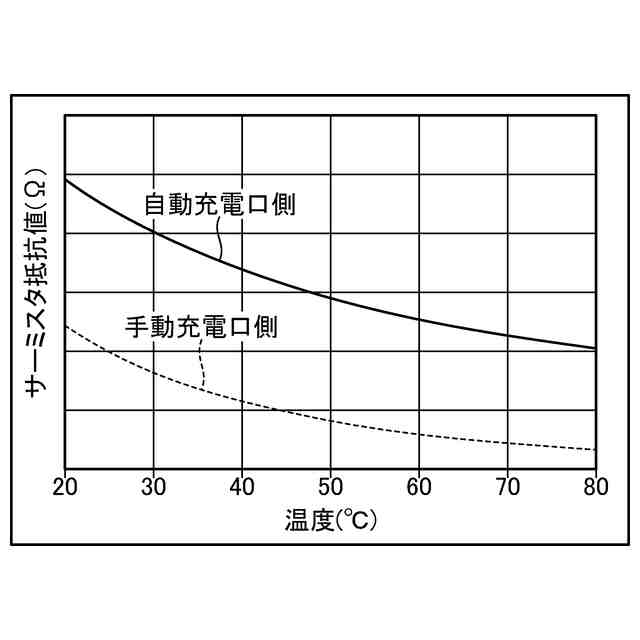

図３は、実施形態に係る電動車両の故障検出装置の手動充電口および自動充電口が備える温度センサの出力の違いを説明するためのグラフである。

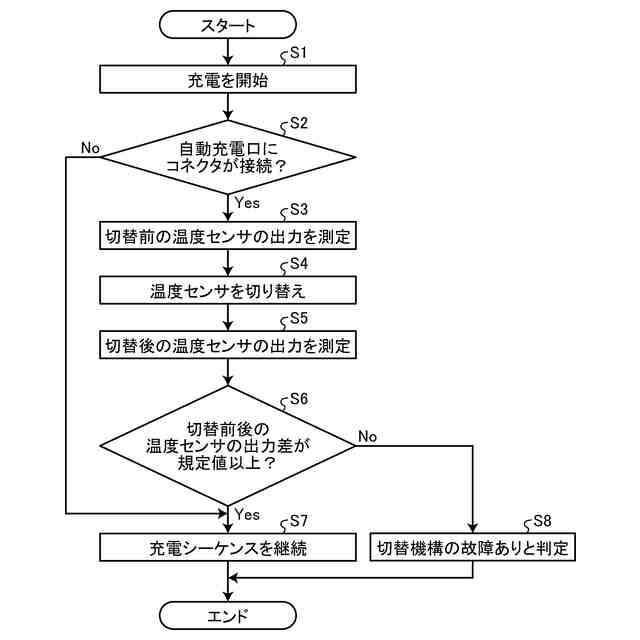

図４は、実施形態に係る電動車両の故障検出装置が実行する故障検出方法の流れの一例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
本開示の実施形態に係る電動車両の故障検出装置について、図面を参照しながら説明する。なお、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
（故障検出装置）
実施形態に係る電動車両の故障検出装置の構成について、図１～図３を参照しながら説明する。実施形態に係る電動車両の故障検出装置は、当該電動車両に搭載される切替機構の故障を検出するためのものである。
