公開番号2025071728
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023182153
出願日2023-10-23
発明の名称通信装置、通信装置の制御方法、およびプログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04W 72/54 20230101AFI20250428BHJP(電気通信技術)
要約【課題】複数のチャネルにより構成される通信リンクを用いる通信システムにおけるチャネルの利用効率を改善する技術を提供することを目的の1つとする。
【解決手段】通信装置は、プライマリチャネルにおいて他の通信装置が送信機会を獲得した場合に、プライマリチャネルにおいてNAVを設定する。そして通信装置は、プライマリチャネルにおける待ち時間であるバックオフカウンタに少なくとも基づき前記セカンダリチャネルのバックオフパラメータを決定し、当該決定したバックオフパラメータを用いてセカンダリチャネルにおいて送信機会の獲得を試み前記データの送信を試みる。プライマリチャネルのバックオフパラメータにAIFS期間に相当する待ち時間が含まれている場合、通信装置は当該AIFS期間に相当する待ち時間にも基づき前記セカンダリチャネルのバックオフパラメータを決定する。
【選択図】図4
特許請求の範囲【請求項１】
通信装置であって、
プライマリチャネルでデータの送信を開始するまでの待ち時間であって、バックオフカウンタを少なくとも含む前記プライマリチャネルのバックオフパラメータがゼロではない状態で、前記データの送信を予定している前記プライマリチャネルにおいて他の通信装置が送信機会を獲得した場合に、プライマリチャネルにおいて当該送信機会に対応するＮＡＶ（ＮｅｔｗｏｒｋＡｌｌｏｃａｔｉｏｎＶｅｃｔｏｒ）を設定するとともに、前記プライマリチャネルにおける待ち時間である前記バックオフカウンタに少なくとも基づきセカンダリチャネルのバックオフパラメータを決定し、当該決定したバックオフパラメータを用いて前記セカンダリチャネルにおいて送信機会の獲得を試み前記データの送信を試みる送信制御手段を有し、
前記送信制御手段は、前記プライマリチャネルのバックオフパラメータにＡＩＦＳ（ＡｒｂｉｔｒａｔｉｏｎＩｎｔｅｒＦｒａｍｅＳｐａｃｅ）期間に相当する待ち時間が含まれている場合、当該ＡＩＦＳ期間に相当する待ち時間にも基づき前記セカンダリチャネルのバックオフパラメータを決定することを特徴とする通信装置。
続きを表示（約 2,300 文字）【請求項２】
前記通信装置はステーション装置であり、
データ送信に使用するＥＤＣＡ（Ｅｎｈａｎｃｅｄｄｉｓｔｒｉｂｕｔｅｄｃｈａｎｎｅｌａｃｃｅｓｓ）パラメータセットを記憶する記憶手段と、
前記ＥＤＣＡパラメータセットに少なくとも基づいて、データ送信を開始するまでの待ち時間であるバックオフカウンタを算出する算出手段と、
を更に有することを特徴とする請求項１に記載の通信装置。
【請求項３】
アクセスポイント装置からＥＤＣＡパラメータセットを受信する受信手段と、
前記受信手段によって受信したＥＤＣＡパラメータセットに基づき前記記憶手段が記憶するＥＤＣＡパラメータセットを更新する更新手段と、
を更に有することを特徴とする請求項２に記載の通信装置。
【請求項４】
前記通信装置はアクセスポイント装置であり、
前記送信制御手段は、前記プライマリチャネルにおいて定期的にＢｅａｃｏｎフレームの送信を試み、
前記アクセスポイント装置が送信するＢｅａｃｏｎフレームには、セカンダリチャネルを特定する情報及びＥＤＣＡパラメータセットが少なくとも含まれていることを特徴とする請求項１又は２のいずれか１項に記載の通信装置。
【請求項５】
前記送信制御手段は、前記プライマリチャネルに設定した前記ＮＡＶの期間が経過する前に、前記セカンダリチャネルにおいて送信機会の獲得を試みる制御を終了し、前記プライマリチャネルにおいて送信機会の獲得を試みる制御を行うこと特徴とする請求項１乃至４のいずれか１項に記載の通信装置。
【請求項６】
前記セカンダリチャネルにおいて送信機会の獲得を試みる制御を終了し、前記プライマリチャネルに再遷移してプライマリチャネルにおける送信機会の獲得を試みる制御を行う場合に、前記送信制御手段は、前記セカンダリチャネルのコンテンションパラメータを前記プライマリチャネルに再遷移した後に使用すべきコンテンションパラメータとして設定することを特徴とする請求項５に記載の通信装置。
【請求項７】
前記送信制御手段は、前記セカンダリチャネルのコンテンションパラメータに対応する待ち時間が、前記プライマリチャネルで前記ＮＡＶを設定するタイミングにおける前記プライマリチャネルのバックオフパラメータに対応する待ち時間より短い場合に、前記セカンダリチャネルのバックオフパラメータを前記プライマリチャネルに再遷移した後に使用すべきバックオフパラメータとして設定する一方、前記プライマリチャネルで前記ＮＡＶを設定するタイミングにおける前記プライマリチャネルのバックオフパラメータに対応する待ち時間より長い場合には、前記プライマリチャネルで前記ＮＡＶを設定するタイミングにおける前記プライマリチャネルのバックオフパラメータを前記プライマリチャネルに再遷移した後に使用すべきバックオフパラメータとして設定することを特徴とする請求項６に記載の通信装置。
【請求項８】
前記送信制御手段は、プライマリチャネルにおけるバックオフパラメータと、セカンダリチャネルにおけるバックオフパラメータを個別に管理し、前記データの送信を予定しているプライマリチャネルにおいて前記他の通信装置が送信機会を獲得した場合、前記プライマリチャネルにおける待ち時間である前記バックオフパラメータに少なくとも基づきセカンダリチャネルのバックオフパラメータを決定し、当該決定したバックオフパラメータを用いてセカンダリチャネルにおいて送信機会の獲得を試みることを特徴とする請求項１乃至７のいずれか１項に記載の通信装置。
【請求項９】
前記セカンダリチャネルのバックオフパラメータは、前記プライマリチャネルのバックオフカウンタと、特定の待機時間を少なくとも含むように決定され、
前記セカンダリチャネルにおいて送信機会の獲得を試みる制御においては、前記送信制御手段は、セカンダリチャネルがアイドルの状態で、前記特定の待機時間と、前記バックオフカウンタを含む待ち時間が経過した場合に、前記送信機会を獲得できたと判断されることを特徴とする請求項１乃至８のいずれか１項に記載の通信装置。
【請求項１０】
通信装置の制御方法であって、
プライマリチャネルでデータの送信を開始するまでの待ち時間であって、バックオフカウンタを少なくとも含む前記プライマリチャネルのバックオフパラメータがゼロではない状態で、前記データの送信を予定している前記プライマリチャネルにおいて他の通信装置が送信機会を獲得した場合に、プライマリチャネルにおいて当該送信機会に対応するＮＡＶ（ＮｅｔｗｏｒｋＡｌｌｏｃａｔｉｏｎＶｅｃｔｏｒ）を設定するとともに、前記プライマリチャネルにおける待ち時間である前記バックオフカウンタに少なくとも基づきセカンダリチャネルのバックオフパラメータを決定し、当該決定したバックオフパラメータを用いて前記セカンダリチャネルにおいて送信機会の獲得を試み前記データの送信を試みる送信制御工程を有し、
前記送信制御工程では、前記プライマリチャネルのバックオフパラメータにＡＩＦＳ（ＡｒｂｉｔｒａｔｉｏｎＩｎｔｅｒＦｒａｍｅＳｐａｃｅ）期間に相当する待ち時間が含まれている場合、当該ＡＩＦＳ期間に相当する待ち時間にも基づき前記セカンダリチャネルのバックオフパラメータが決定されることを特徴とする制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信を行う通信装置、通信装置の制御方法、およびプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
無線ＬＡＮ（ＷｉｒｅｌｅｓｓＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）に関する通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格が知られている。ＩＥＥＥ８０２．１１ｂｅ規格やその後継規格であるＩＥＥＥ８０２．１１ｂｎ規格では、通信のレイテンシを削減したり、チャネルの利用効率を高めたりすることが検討されている。
【０００３】
その候補技術として、複数のチャネルにより構成される通信リンクを用いて通信を行うケースにおけるチャネルの利用効率を改善する技術が検討されている。例えば、特許文献１では、送信権を獲得するために用いられるＰｒｉｍａｒｙＣｈａｎｎｅｌが使用できない場合に、他のチャネルを使用して通信を行う技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第１１６９６３５３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、複数のチャネルにより構成される通信リンクを用いる通信システムにおけるチャネルの利用効率を改善する技術を提供することを目的の１つとする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の１つの側面としての通信装置は、通信装置であって、プライマリチャネルでデータの送信を開始するまでの待ち時間であって、バックオフカウンタを少なくとも含む前記プライマリチャネルのバックオフパラメータがゼロではない状態で、前記データの送信を予定している前記プライマリチャネルにおいて他の通信装置が送信機会を獲得した場合に、プライマリチャネルにおいて当該送信機会に対応するＮＡＶ（ＮｅｔｗｏｒｋＡｌｌｏｃａｔｉｏｎＶｅｃｔｏｒ）を設定するとともに、前記プライマリチャネルにおける待ち時間である前記バックオフカウンタに少なくとも基づきセカンダリチャネルのバックオフパラメータを決定し、当該決定したバックオフパラメータを用いて前記セカンダリチャネルにおいて送信機会の獲得を試み前記データの送信を試みる送信制御手段を有し、前記送信制御手段は、前記プライマリチャネルのバックオフパラメータにＡＩＦＳ（ＡｒｂｉｔｒａｔｉｏｎＩｎｔｅｒＦｒａｍｅＳｐａｃｅ）期間に相当する待ち時間が含まれている場合、当該ＡＩＦＳ期間に相当する待ち時間にも基づき前記セカンダリチャネルのバックオフパラメータを決定することを特徴とする。
【発明の効果】
【０００７】
本発明の１つの側面によれば、複数のチャネルにより構成される通信リンクを用いる通信システムにおけるチャネルの利用効率を改善することができるようになる。
【図面の簡単な説明】
【０００８】

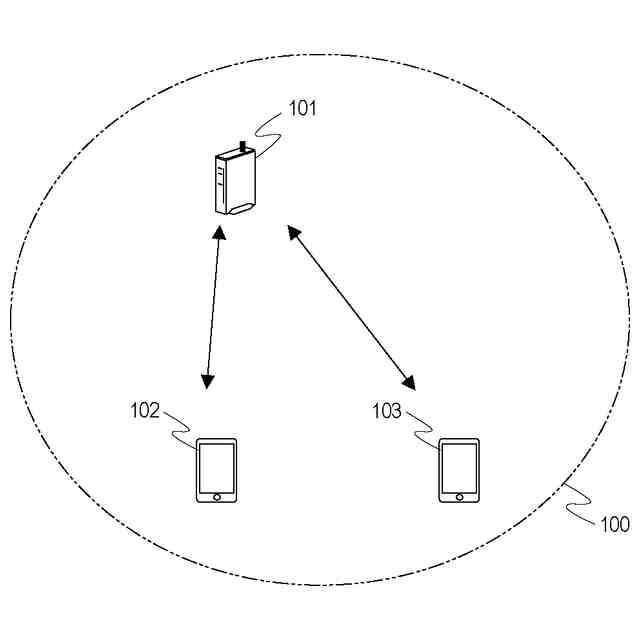

ネットワークシステムの構成を示す図である。

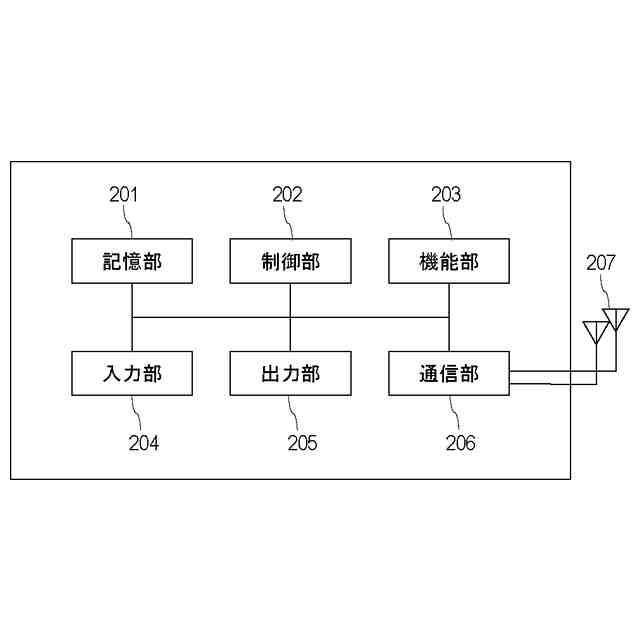

通信装置のハードウェア構成を示す図である。
チャネルアクセス手続きの一例を説明する模式図である。

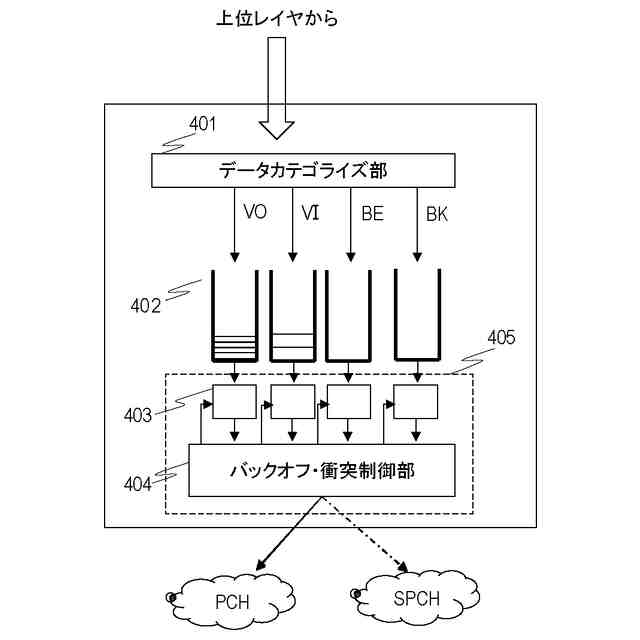

チャネルアクセスのための機能モジュールの一例を説明する模式図である。

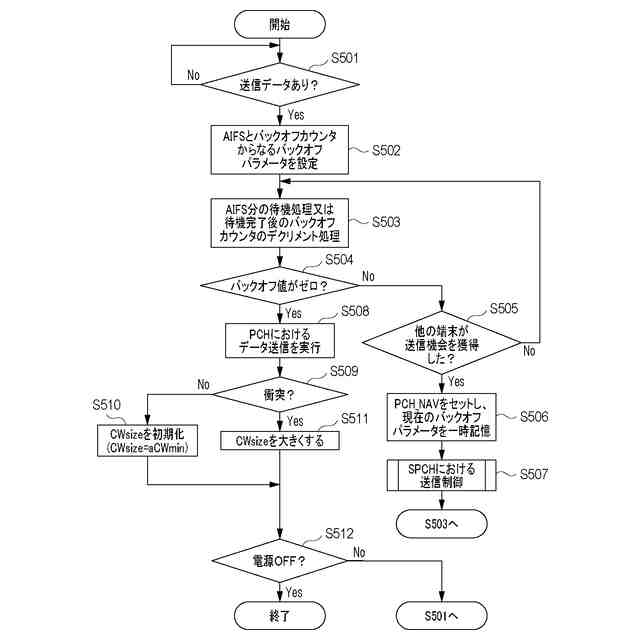

ＳＴＡにおけるチャネルアクセス制御の一例を説明するフローチャートである。

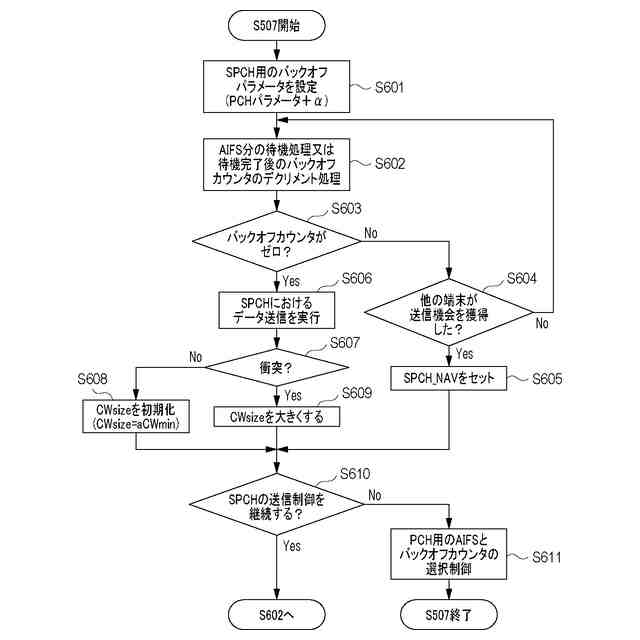

ＳＴＡにおけるチャネルアクセス制御の一例を説明するフローチャートである。

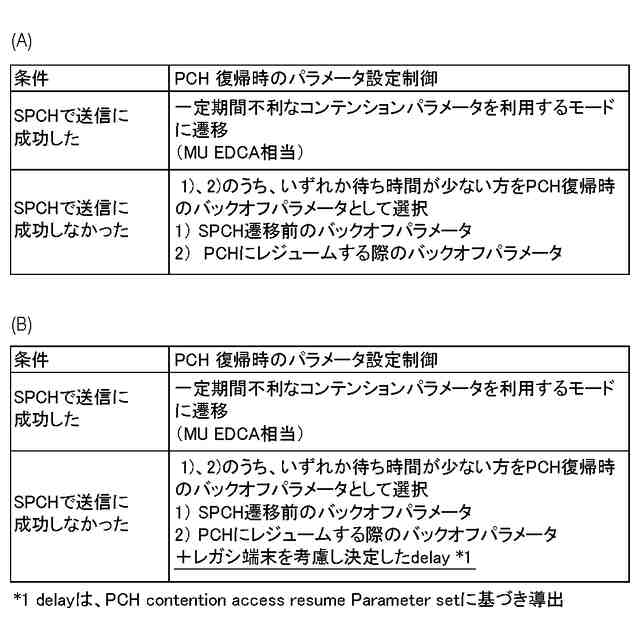

プライマリチャネルへ再遷移する際のパラメータの更新制御の一例を説明する図である。

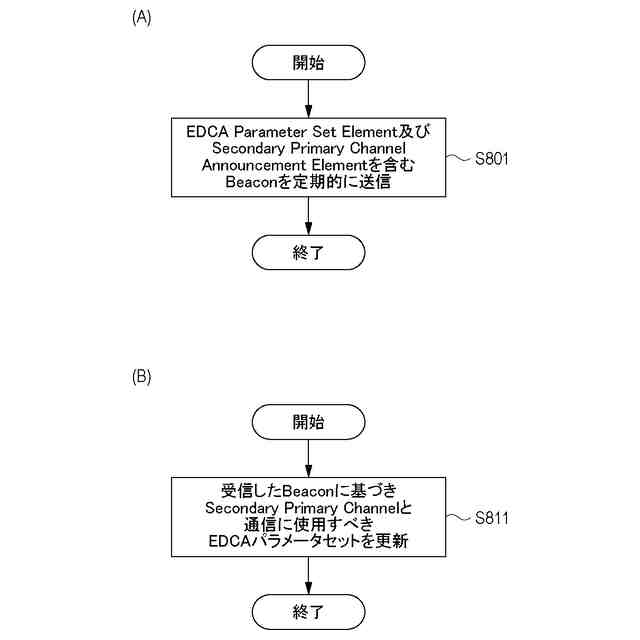

第２の実施形態におけるセカンダリチャネル関連パラメータの共有制御の一例を説明するフローチャートである。

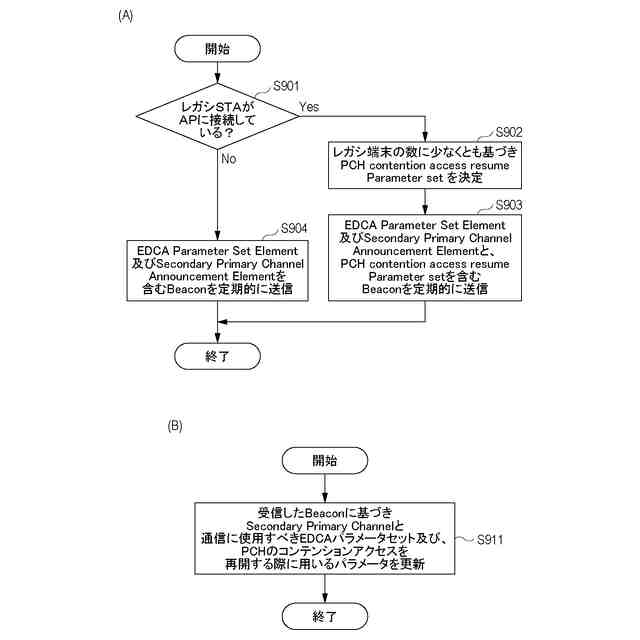

第３の実施形態におけるセカンダリチャネル関連パラメータの共有制御の一例を説明するフローチャートである。
レガシーＳＴＡを考慮したチャネルアクセス手続きの一例を説明する模式図である。
機能モジュールの変形例を説明するための模式図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
＜第１の実施形態＞
図１に、本実施形態のネットワークシステムの構成例を示す。本実施形態のネットワークシステムは、１台のアクセスポイント装置（以降、単にＡＰ、ＡＰＳＴＡ、アクセスポイントとも呼ぶ）と、２台のステーション装置（以降単にＳＴＡ、Ｎｏｎ－ＡＰＳＴＡ、ステーションとも呼ぶ）とを含んで構成される。
（【００１１】以降は省略されています）
