発明の名称根管治療システム及び根管内電極ユニット
出願人株式会社吉田製作所,藤栄電気株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類A61C 5/40 20170101AFI20250430BHJP(医学または獣医学;衛生学)
要約【課題】装置数を低減するとともに短期間かつ簡便に根管を治療することが可能な根管治療システムを提供する。
【解決手段】根管治療システム1Aは、被験者の歯牙2の根管2a内に配置される根管内電極31Aと、被験者の身体に配置される対向電極32と、被験者の口腔外に配置され、根管内電極31A及び対向電極32に根尖位置検知信号を電力として供給する電力供給部11Aと、根管内電極31A及び対向電極32に根尖位置検知信号が付与された状態で、根管2aの先端部である根尖2a1の位置を検知する根尖位置検知部12cと、を備えるシステムであって、根管内電極31Aに配置される触媒部40を備え、触媒部40は、根管2a内に注入された注入液IS内で電力によって触媒作用を起こすことによって、注入液IS内にフリーラジカルを発生させる。
【選択図】図1
特許請求の範囲【請求項１】
被験者の歯牙の根管内に配置される根管内電極と、
前記被験者の身体に配置される対向電極と、
前記被験者の口腔外に配置され、前記根管内電極及び前記対向電極に根尖位置検知信号を電力として供給する電力供給部と、
前記根管内電極及び前記対向電極に前記根尖位置検知信号が付与された状態で、前記根管の先端部である根尖の位置を検知する根尖位置検知部と、
を備える根管治療システムであって、
前記根管内電極に配置される触媒部を備え、
前記触媒部は、前記根管内に注入された注入液内で前記電力によって触媒作用を起こすことによって、当該注入液内にフリーラジカルを発生させる
ことを特徴とする根管治療システム。
続きを表示（約 1,000 文字）【請求項２】
前記電力供給部は、
前記根尖位置検知信号を発生する根尖位置検知信号発生部と、
前記触媒部に触媒作用を起こさせるための前記電力としての直流電力を発生する直流電力発生部と、
を備えることを特徴とする請求項１に記載の根管治療システム。
【請求項３】
前記電力供給部は、前記根尖位置検知信号を発生する根尖位置検知信号発生部を備え、
前記根尖位置検知信号発生部は、前記根尖位置検知信号と、前記触媒部に触媒作用を起こさせるための前記電力としての直流信号と、を切り替えて前記根管内電極及び前記対向電極に供給可能に構成されている
ことを特徴とする請求項１に記載の根管治療システム。
【請求項４】
前記根尖位置検知部は、前記根管内電極及び前記対向電極に前記根尖位置検知信号が付与された状態で、前記根管から延びる側枝の位置を検知する
ことを特徴とする請求項１から請求項３のいずれか一項に記載の根管治療システム。
【請求項５】
前記電力供給部は、前記電力の単位時間あたりの供給量及び／又は供給時間を変更可能に構成されている
ことを特徴とする請求項１から請求項３のいずれか一項に記載の根管治療システム。
【請求項６】
前記触媒部は、酸化チタンによって形成されている
ことを特徴とする請求項１から請求項３のいずれか一項に記載の根管治療システム。
【請求項７】
前記注入液は、水、酸素水、オキシドール又はｐＨ４．５～８．９の中性水溶液である
ことを特徴とする請求項１から請求項３のいずれか一項に記載の根管治療システム。
【請求項８】
前記触媒部は、前記根管内電極の先端部を被覆するように配置されている
ことを特徴とする請求項１から請求項３のいずれか一項に記載の根管治療システム。
【請求項９】
前記触媒部は、触媒物質を含有する溶液内に前記根管内電極を浸すディップコーティング法によって形成されている
ことを特徴とする請求項８に記載の根管治療システム。
【請求項１０】
前記歯牙の咬合側端部に配置されるストッパを備え、
前記根管内電極は、前記ストッパに対して前記根管の軸方向に移動可能かつ固定可能に取り付けられている
ことを特徴とする請求項１に記載の根管治療システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、被験者の歯牙の根管を治療する技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
根尖病変は、歯牙の根管内に入った細菌が増殖して根管の先端部である根尖に移動することによって根尖に生じる炎症性の病気であり、放置すると抜歯の必要性が発生する。根管を治療する際には、根管の先端部である根尖の位置を検知し（特許文献１参照）、その後、水酸化カルシウム系の根管充填材を根管内に数日から数週間の間充填（仮充填）することによって根管充填材の強アルカリ性を用いて殺菌することが行われている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平４－６４３５４号公報
特開２００３－２８６１７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記した従来の治療法では、殺菌に長い期間を要するとともに、殺菌後に切削等の機械的な手法で根管充填材を除去する必要があった。複雑な形状を呈する根管（及び側枝）から根管充填材を除去するのは、特許文献２に記載の技術のように溶媒を用いて根管充填材を軟化させても、困難かつ時間を要する作業である。また、根管充填材の充填及び除去には、根尖の位置を検知する装置とは別の装置が必要であった。
【０００５】
本発明は、前記の点に鑑みてなされたものであり、装置数を低減するとともに、短期間かつ簡便に根管を治療することが可能な根管治療システム及び当該根管治療システムに用いられる根管内電極ユニットを提供することを課題とする。
【課題を解決するための手段】
【０００６】
前記した課題を解決するために、本発明の根管治療システムは、被験者の歯牙の根管内に配置される根管内電極と、前記被験者の身体に配置される対向電極と、前記被験者の口腔外に配置され、前記根管内電極及び前記対向電極に根尖位置検知信号を電力として供給する電力供給部と、前記根管内電極及び前記対向電極に前記根尖位置検知信号が付与された状態で、前記根管の先端部である根尖の位置を検知する根尖位置検知部と、を備える根管治療システムであって、前記根管内電極に配置される触媒部を備え、前記触媒部は、前記根管内に注入された注入液内で前記電力によって触媒作用を起こすことによって、当該注入液内にフリーラジカルを発生させる。
【発明の効果】
【０００７】
本発明によると、装置数を低減するとともに、短期間かつ簡便に根管を治療することができる。
【図面の簡単な説明】
【０００８】

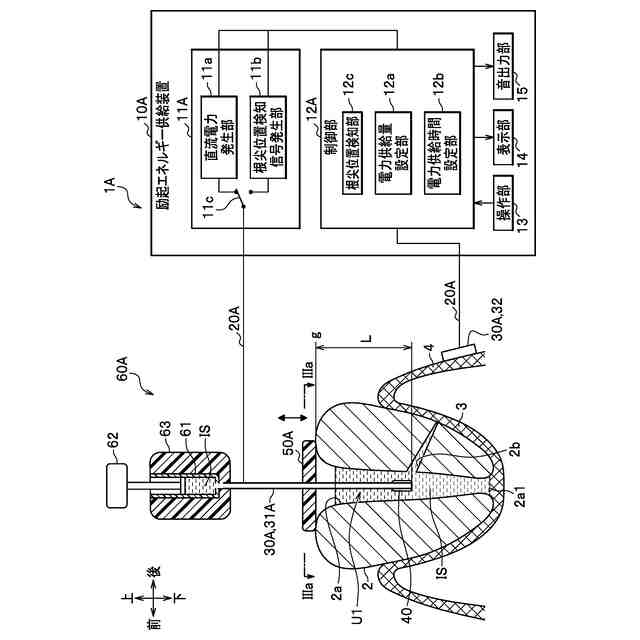

本発明の第一の実施形態に係る根管治療システムを模式的に示す図である。

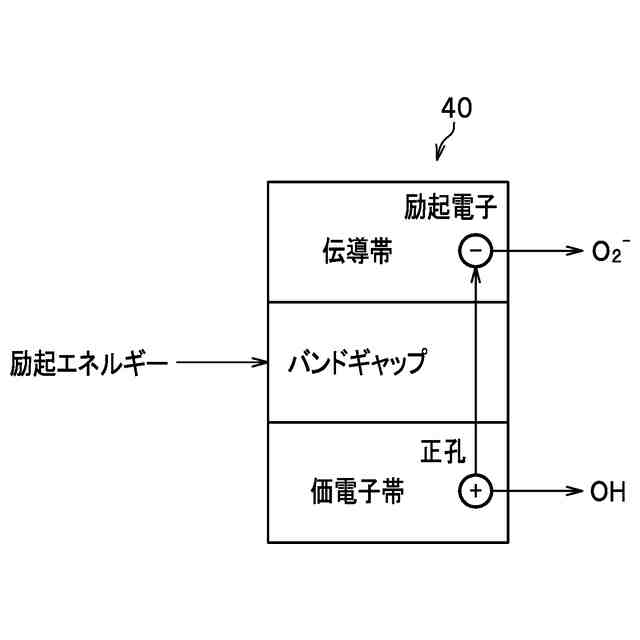

フリーラジカルの発生を模式的に示す図である。

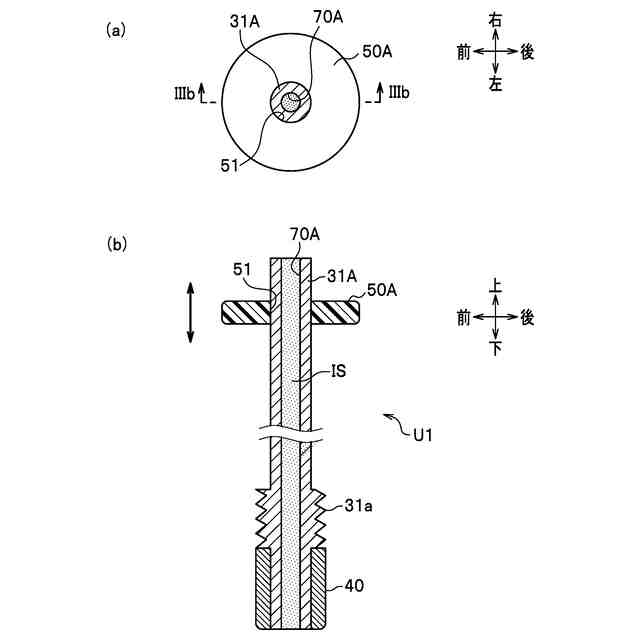

図１の根管内電極、ストッパ及び注入液通路部を模式的に示す図であり、（ａ）は図１のIIIａ断面図、（ｂ）は（ａ）のIIIｂ断面図である。

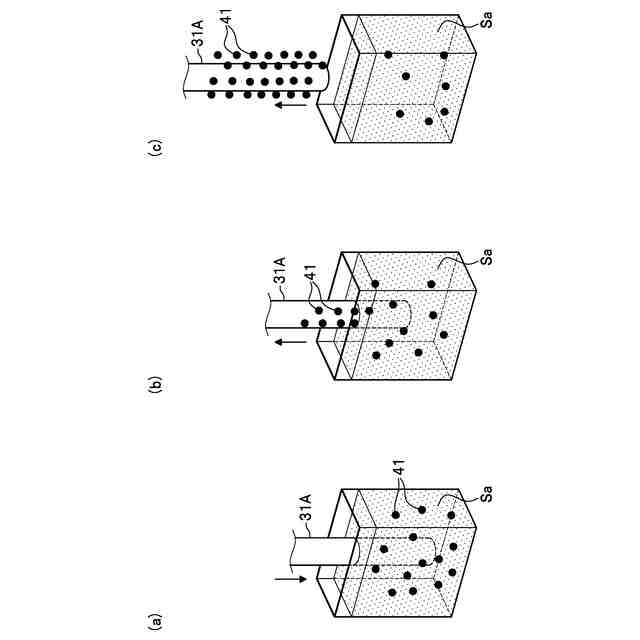

（ａ）～（ｃ）は、触媒部の製造方法を説明するための模式図である。

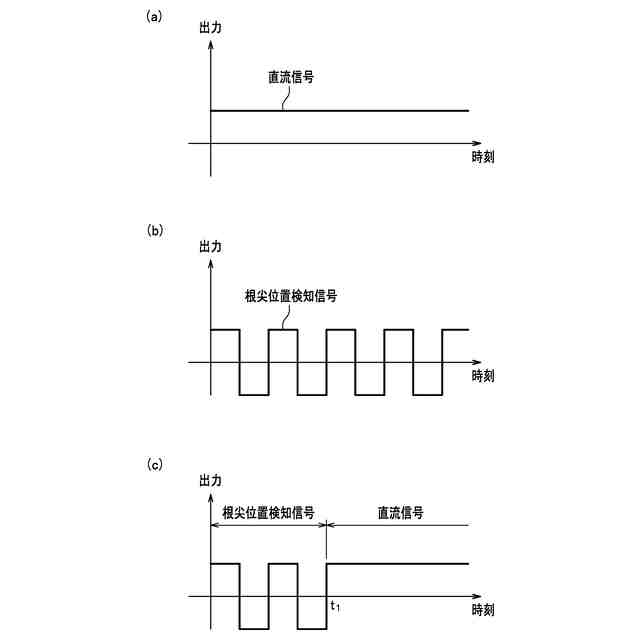

（ａ）は根尖位置検知信号を模式的に示すグラフ、（ｂ）は直流信号を模式的に示すグラフ、（ｃ）は、根尖位置検知信号及び直流信号の切替例を模式的に示すグラフである。

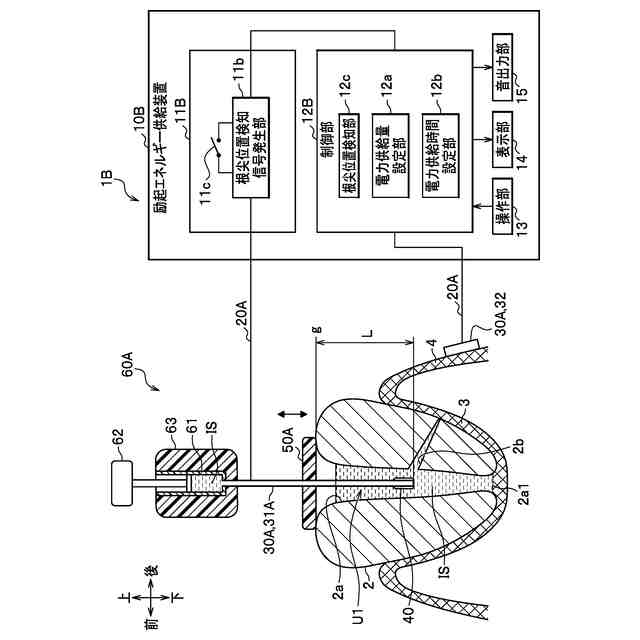

本発明の第二の実施形態に係る根管治療システムを模式的に示す図である。

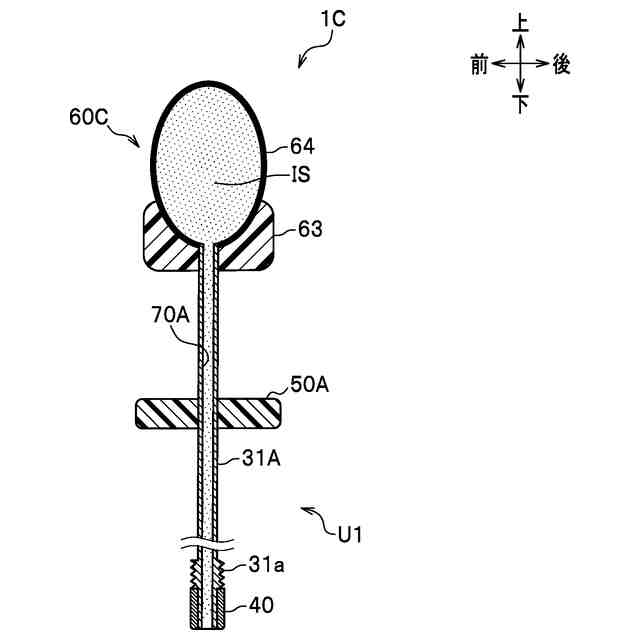

本発明の第三の実施形態に係る根管治療システムを模式的に示す図であり、根管内電極、触媒部、ストッパ及び注入吸引部を模式的に示す図である。

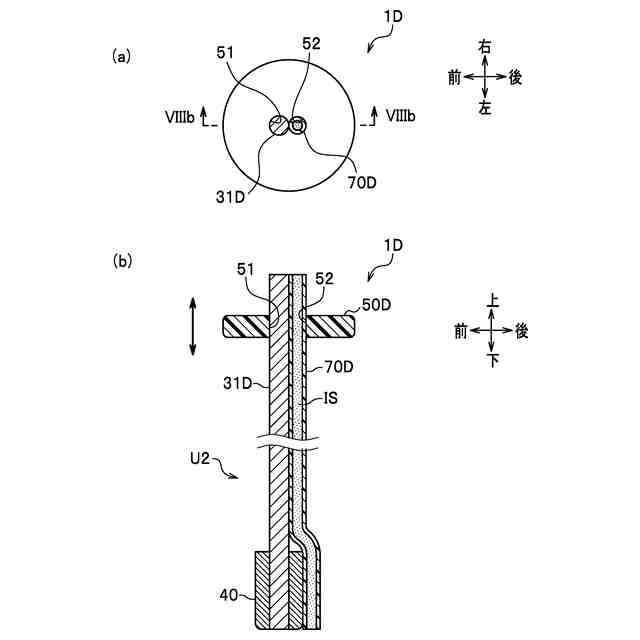

本発明の第四の実施形態に係る根管治療システムを模式的に示す図であり、（ａ）は根管内電極、ストッパ及び注入液通路部を模式的に示す図、（ｂ）は（ａ）のVIIIａ線断面図である。
【発明を実施するための形態】
【０００９】
本発明の実施形態について、図面を参照して詳細に説明する。以下の説明において、同一の要素には同一の符号を付し、重複する説明は省略する。図面において方向を示す表現は、各図面の対応関係を示すものである。
【００１０】
＜第一の実施形態：電力による励起エネルギー付与＞
図1に示すように、本発明の第一の実施形態に係る根管治療システム１Ａは、被験者の被検査歯としての歯牙２の根管２ａ、及び、根管２ａから歯根膜腔３に延びる側枝２ｂを治療するための装置である。根管治療システム１Ａは、根管２ａ及び側枝２ｂ内に注入された注入液ＩＳ内にフリーラジカルを発生させることによって、当該フリーラジカルによる殺菌作用、抗菌作用、浄化作用で根管２ａ及び側枝２ｂを治療する。
