公開番号2025072881
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183321
出願日2023-10-25
発明の名称折畳式寝台
出願人ドラゴンホース株式会社
代理人弁理士法人みなとみらい特許事務所
主分類A47C 17/70 20060101AFI20250501BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】より簡便に組立収納操作を行うことが可能な、使い勝手の良い折畳式寝台を提供する。

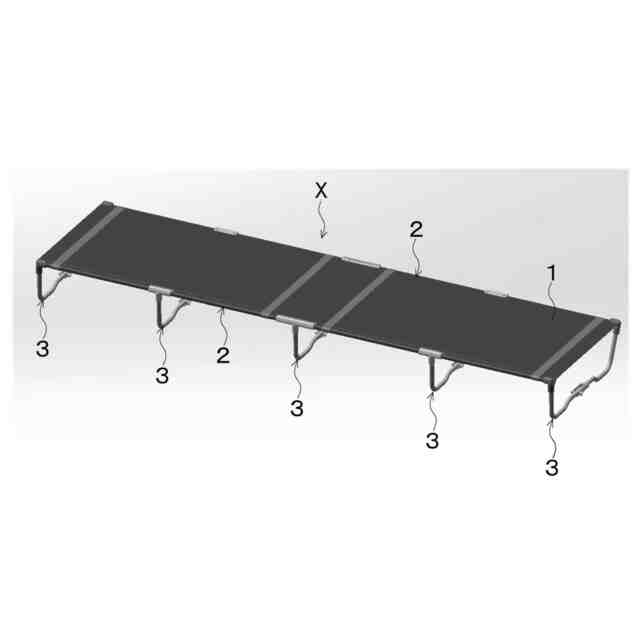

【解決手段】折畳可能な寝台面1と、寝台面1において対向する二辺に設けられた一対の支持梁2と、各々が一対の支持梁2の両方を支持する複数の支持脚3と、を備え、前記寝台面1と、一対の支持梁2と、複数の支持脚3と、は一体に構成され、一対の支持梁2の各々は、複数の梁本体21と、複数の梁本体21を連結することで一対の支持梁2を折畳可能に構成する複数の梁関節22と、を有し、複数の支持脚3の各々は、複数の脚本体31と、複数の脚本体31を連結することで複数の支持脚3を折畳可能に構成する脚関節32と、を有し、複数の支持脚3の各々は、脚関節32を軸として、一対の支持梁2が互いに近づく方向に折畳可能に構成されている。
【選択図】図1
特許請求の範囲【請求項１】
折畳可能な寝台面と、前記寝台面において対向する二辺に設けられた一対の支持梁と、各々が前記一対の支持梁の両方を支持する複数の支持脚と、を備え、
前記寝台面と、前記一対の支持梁と、複数の前記支持脚と、は一体に構成され、

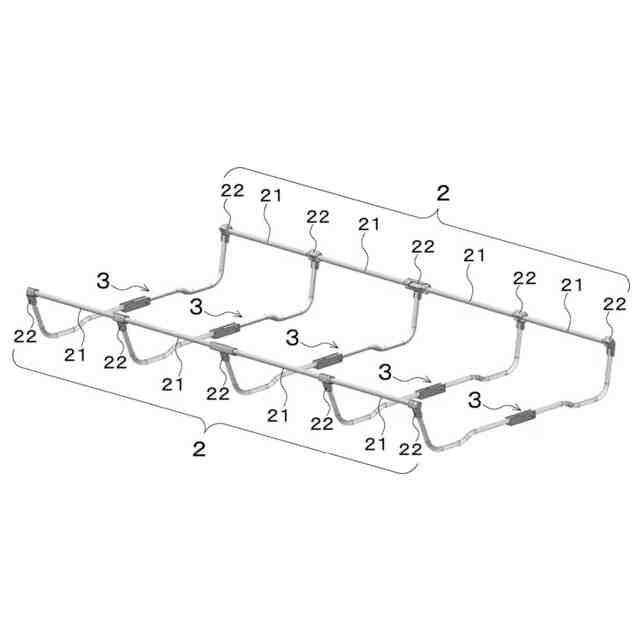

前記一対の支持梁の各々は、複数の梁本体と、複数の前記梁本体を連結することで前記一対の支持梁を折畳可能に構成する複数の梁関節と、を有し、

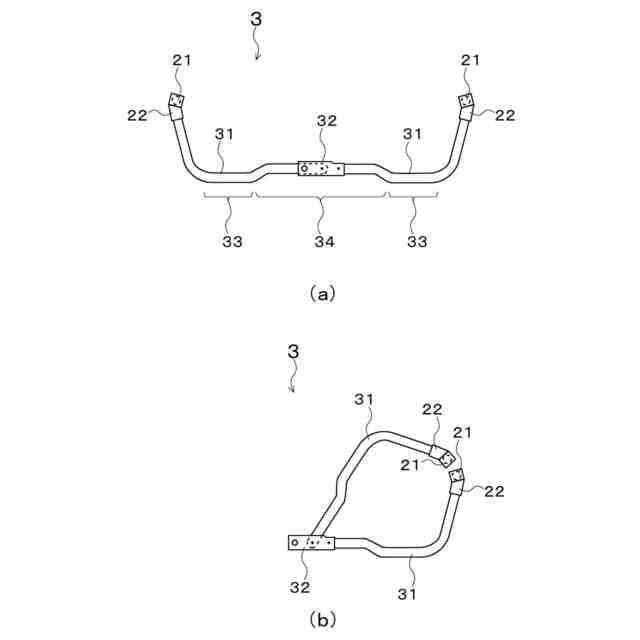

複数の前記支持脚の各々は、複数の脚本体と、複数の前記脚本体を連結することで複数の前記支持脚を折畳可能に構成する脚関節と、を有し、
複数の前記支持脚の各々は、前記脚関節を軸として、前記一対の支持梁が互いに近づく方向に折畳可能に構成されている、折畳式寝台。
続きを表示（約 470 文字）【請求項２】
前記脚本体及び前記脚関節は、複数の前記支持脚の折畳可否を制御可能なストッパ機構を構成する、請求項１に記載の折畳式寝台。
【請求項３】
前記脚関節は、複数の前記支持脚の折畳方向を、前記一対の支持梁が互いに近づく方向に制限する脚被覆部を含む、請求項１に記載の折畳式寝台。
【請求項４】

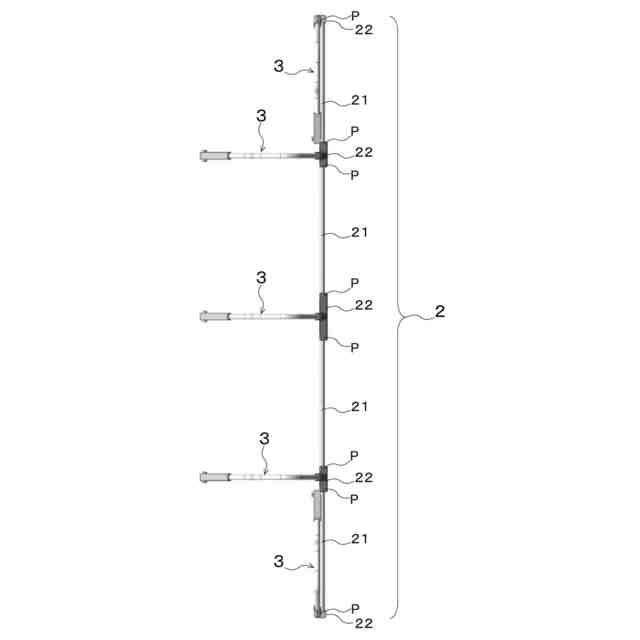

複数の前記支持脚の各々は、複数の前記梁関節の各々を介して前記一対の支持梁に連結されている、請求項１に記載の折畳式寝台。
【請求項５】

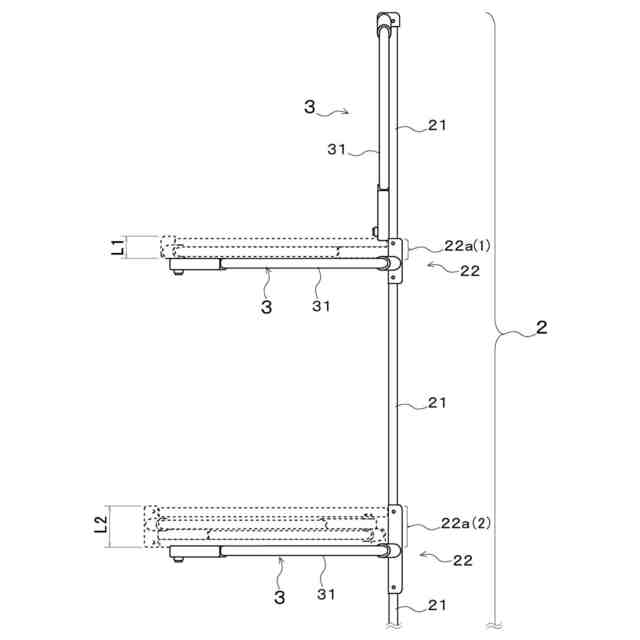

複数の前記梁関節は、前記支持梁の端部方向に延びる梁被覆部を含み、
前記梁被覆部の長さは、当該梁被覆部よりも前記支持梁における端部側に位置する前記梁本体及び前記脚本体の幅の総和に等しい、請求項４に記載の折畳式寝台。
【請求項６】
複数の前記支持脚の各々は、接地部と、非接地部と、を有し、
前記接地部及び前記非接地部は、アーチ形状を構成し、
前記脚関節は、前記非接地部に設けられている、請求項１～５の何れかに記載の折畳式寝台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、折畳可能な簡易寝台（コット）に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
野外におけるキャンプ等で地面に横たわる場合、寝袋やシートを介してもなお、地面の硬さ、地面から伝わる冷気や湿気等の要因で快適な寝心地が得られないことがある。
【０００３】
これに対し、一般にコットと呼ばれるキャンプ用の簡易寝台は、横になる使用者を地面から隔て、地面の硬さ、地面から伝わる冷気や湿気等から使用者を保護し、快適な寝床を提供することができる。
【０００４】
なお、キャンプ用品としての利用を考慮すれば、コットは、組立分解を容易に行うことができて、なおかつコンパクトに収納できることが好ましい。
【０００５】
例えば、特許文献１は、分解時に部品がバラバラにならないため収納が容易で、収納後に体積が著しく小さくなるため持ち運びに便利なコットを提案している。
【先行技術文献】
【特許文献】
【０００６】
実用新案登録第３２２９６２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１に記載のコットは、収納時、脚パイプアセンブリを一対の寝床支持パイプが互いに離れる方向に回転させて折曲げるため、生地本体を取外さずに折畳むための調節部（ファスナー等）の操作を都度必要とし、収納操作が煩雑である。
【０００８】
本発明は上記の問題を鑑みてなされたものであり、より簡便に組立収納操作を行うことが可能な、使い勝手の良い折畳式寝台を提供すること、を解決すべき課題とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために本発明は、
折畳可能な寝台面と、前記寝台面において対向する二辺に設けられた一対の支持梁と、各々が前記一対の支持梁の両方を支持する複数の支持脚と、を備え、
前記寝台面と、前記一対の支持梁と、複数の前記支持脚と、は一体に構成され、
前記一対の支持梁の各々は、複数の梁本体と、複数の前記梁本体を連結することで前記一対の支持梁を折畳可能に構成する複数の梁関節と、を有し、
複数の前記支持脚の各々は、複数の脚本体と、複数の前記脚本体を連結することで複数の前記支持脚を折畳可能に構成する脚関節と、を有し、

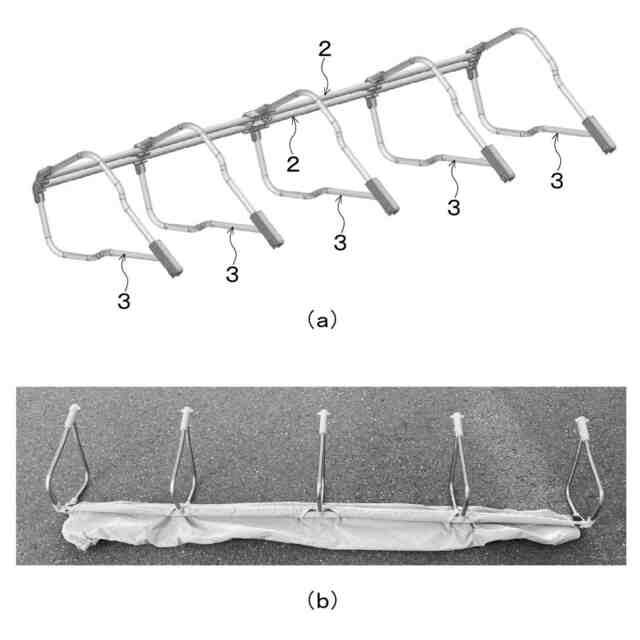

複数の前記支持脚の各々は、前記脚関節を軸として、前記一対の支持梁が互いに近づく方向に折畳可能に構成されている。
【００１０】

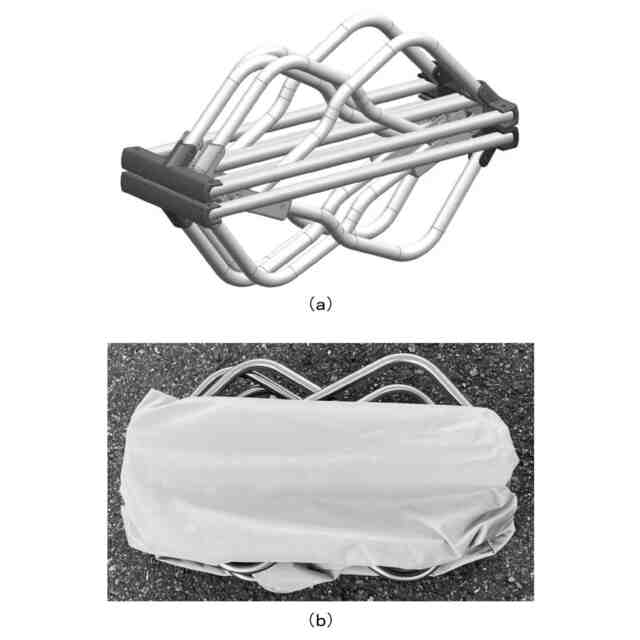

上記構成のような本発明は、各部が一体に構成されているため、収納保管が容易である。
また、支持脚は、一対の支持梁が互いに近づく方向に折畳可能であるため、寝台面に他の構成を付加しなくとも、寝台面を取外さずに組立収納操作をより簡便に行うことができる。
更に、寝台面に他の構成を付加しなくて済むため、寝台面に横たわる使用者の寝心地の良さが向上する。
（【００１１】以降は省略されています）
