公開番号2025074050
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2024187719
出願日2024-10-24
発明の名称骨インプラント用オーグメントおよびオーグメントのセット
出願人アエスキュラップアーゲー
代理人弁理士法人快友国際特許事務所
主分類A61F 2/38 20060101AFI20250502BHJP(医学または獣医学;衛生学)
要約【課題】脛骨または大腿骨の骨インプラント用オーグメントおよびオーグメントのセットを提供する。
【解決手段】オーグメント(102)は本体(104)を有し、本体(104)は、オーグメント(102)を骨インプラントの平坦域に固定するための界面(106)、オーグメント(102)を骨に固定するための界面(108)、およびオーグメント(102)を平坦域に固定するための界面(106)とオーグメント(102)を骨に固定するための界面(108)との間に延在する、骨インプラントを骨、特に脛骨または大腿骨の髄腔内に留めるための固定要素に対する界面(110)を有し、本体(104)は、固定要素に対する界面(110)にアンダーカットを有する。

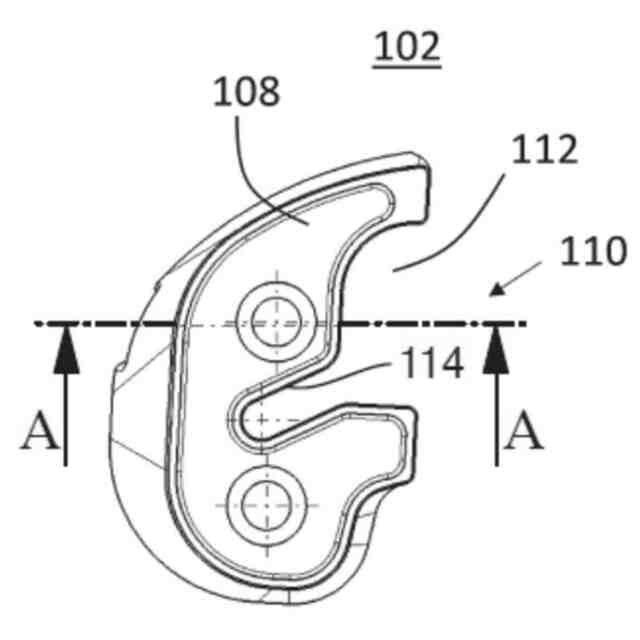

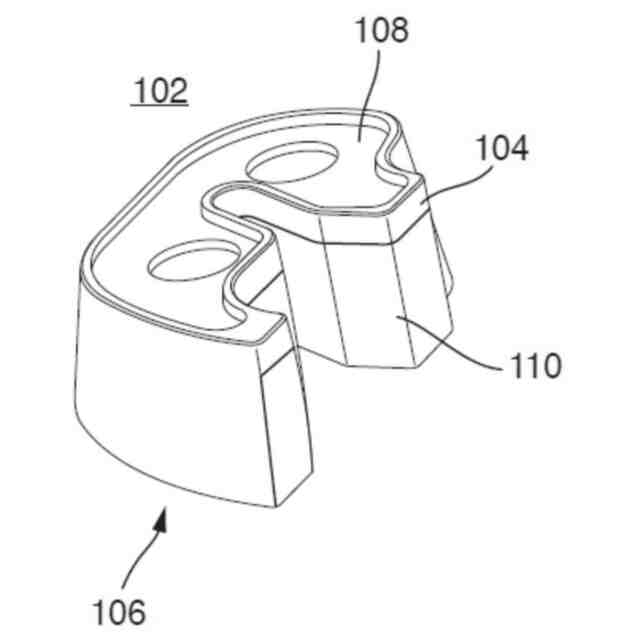

【選択図】図1a
特許請求の範囲【請求項１】
特に脛骨または大腿骨の骨インプラント用オーグメント（１０２）であって、
前記オーグメント（１０２）が本体（１０４）を有し、
前記本体（１０４）が、

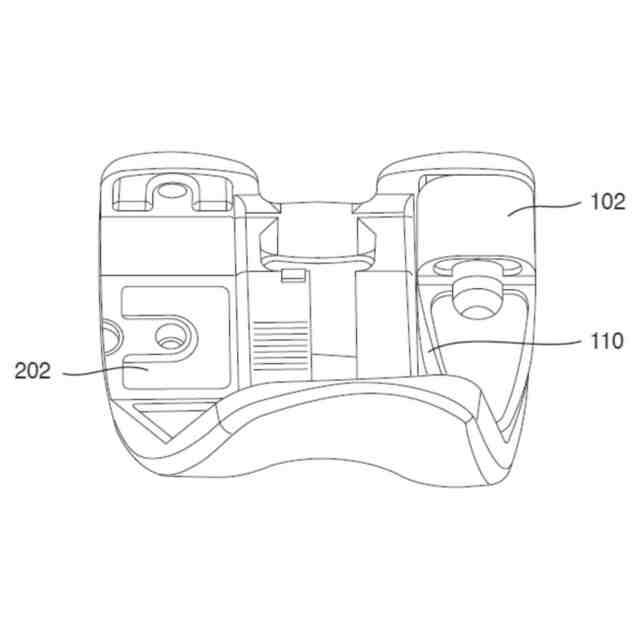

前記オーグメント（１０２）を前記骨インプラントの平坦域（２０２）に固定するための界面（１０６）、
前記オーグメント（１０２）を骨に固定するための界面（１０８）、および、
前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）と前記オーグメント（１０２）を骨に固定するための前記界面（１０８）との間に延在する、前記骨インプラントを骨、特に脛骨または大腿骨の髄腔内に留めるための固定要素（２０６）に対する界面（１１０）を有し、
前記本体（１０４）が、前記固定要素（２０６）に対する前記界面（１１０）にアンダーカットを有することを特徴とするオーグメント（１０２）。
続きを表示（約 1,800 文字）【請求項２】
前記アンダーカットが、前記オーグメント（１０２）を骨に固定するための前記界面（１０８）から前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）までに、前記本体（１０４）の円錐状または凹状の形状部分を含むことを特徴とする、請求項１に記載のオーグメント（１０２）。
【請求項３】
前記本体（１０４）が、第１の高さで、前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）と前記オーグメント（１０２）を骨に固定するための前記界面（１０８）との間に延在し、

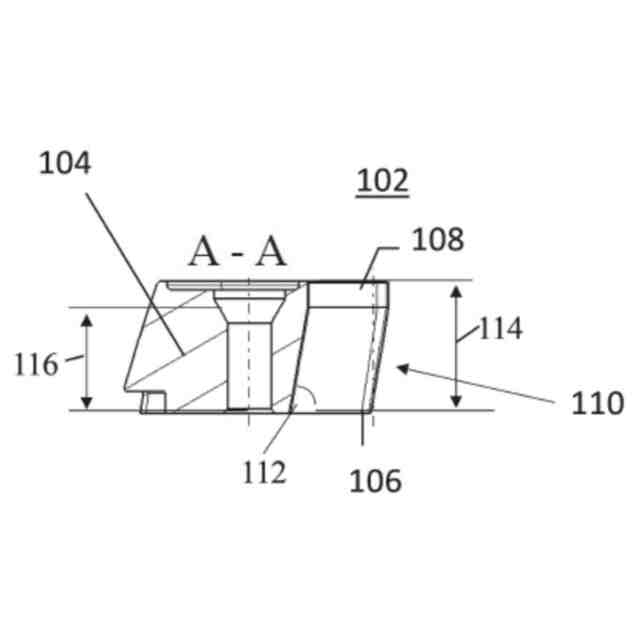

前記アンダーカットが、前記第１の高さ（１１４）よりも低い第２の高さ（１１６）で、前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）と前記オーグメント（１０２）を骨に固定するための前記界面（１０８）との間に、特に前記第２の高さ（１１６）から前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）まで延在することを特徴とする、請求項１または２に記載のオーグメント（１０２）。
【請求項４】
前記オーグメント（１０２）を骨に固定するための前記界面（１０８）は実質的に平面に延在し、
前記アンダーカットが、少なくとも部分的に、前記平面に対して８９～４５度、特に８９～７９度の角度で配置された前記本体（１０４）の壁を含むことを特徴とする、請求項１～３のいずれか１項に記載のオーグメント（１０２）。
【請求項５】
前記本体（１０４）が、前記固定要素（２０６）に対する前記界面（１１０）以外の部分で、前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）から前記オーグメント（１０２）を骨に固定するための前記界面（１０８）まで先細りになっており、または前記オーグメント（１０２）を骨に固定するための前記界面（１０８）が実質的に前記平面に延在し、前記本体（１０４）が、前記固定要素（２０６）に対する前記界面（１１０）以外の部分で、前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）から前記オーグメント（１０２）を骨に固定するための前記界面（１０８）まで、前記平面に対して９０度または実質的に９０度の角度で延在することを特徴とする、請求項１～４のいずれか１項に記載のオーグメント（１０２）。
【請求項６】
前記本体（１０４）が、前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面から前記オーグメント（１０２）を骨に固定するための前記界面まで先細りになっていることを特徴とする、請求項１～５のいずれか１項に記載のオーグメント（１０２）。
【請求項７】
前記本体（１０４）が、前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）と前記オーグメント（１０２）を骨に固定するための前記界面（１０８）との間に延びる面を含み、
前記面が、前記固定要素（２０６）に対する前記界面（１１０）を含むことを特徴とする、請求項１～６のいずれか１項に記載のオーグメント（１０２）。
【請求項８】
前記面が、前記固定要素（２０６）に対する前記界面（１１０）に、少なくとも部分的に粗面を有することを特徴とする、請求項７に記載のオーグメント（１０２）。
【請求項９】
前記面が、前記固定要素（２０６）に対する前記界面（１１０）以外の部分に平滑面を有することを特徴とする、請求項７または８に記載のオーグメント（１０２）。
【請求項１０】
前記固定要素（２０６）に対する前記界面（１１０）が、前記オーグメント（１０２）を前記平坦域（２０２）に固定するための前記界面（１０６）と前記オーグメント（１０２）を骨に固定するための前記界面（１０８）との間に延在する前記本体（１０４）の外周の一部を含み、
前記アンダーカットが、前記外周の一部に沿って、特に前記外周部分全体にわたって延在することを特徴とする、請求項１～９のいずれか１項に記載のオーグメント（１０２）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、骨インプラント用オーグメントおよびオーグメントのセットに関する。
続きを表示（約 1,200 文字）【発明の概要】
【０００２】
独立請求項１に記載のオーグメントによって、従来のオーグメントよりもセメント固定が改善される。
【０００３】
特に脛骨または大腿骨の骨インプラント用オーグメントは本体を有し、本体が、オーグメントを骨インプラントの平坦域に固定するための界面、オーグメントを骨に固定するための界面、およびオーグメントを平坦域に固定するための界面とオーグメントを骨に固定するための界面との間に延在する、骨インプラントを骨、特に脛骨または大腿骨の髄腔内に留めるための固定要素に対する界面を有し、本体が、固定要素に対する界面にアンダーカットを有する。アンダーカット内の骨セメントは、セメント固定を向上させる。
【０００４】
アンダーカットは、オーグメントを骨に固定するための界面からオーグメントを平坦域に固定するための界面までに、本体の円錐状または凹状の形状部分を含むと定め得る。これにより、オーグメントの製造が容易になる。
【０００５】
本体は、第１の高さで、オーグメントを平坦域に固定するための界面とオーグメントを骨に固定するための界面との間に延在し、アンダーカットは、第１の高さよりも低い第２の高さで、オーグメントを平坦域に固定するための界面とオーグメントを骨に固定するための界面との間に、特に第２の高さからオーグメントを平坦域に固定するための界面まで延在すると定め得る。
【０００６】
一実施形態では、オーグメントを骨に固定するための界面は実質的に平面に延在し、アンダーカットは、少なくとも部分的に、平面に対して８９～４５度、特に８９～７９度の角度で配置された本体の壁を含む。
【０００７】
本体は、固定要素に対する界面以外の部分で、オーグメントを平坦域に固定するための界面からオーグメントを骨に固定するための界面まで先細りになっており、またはオーグメントを骨に固定するための界面が実質的に平面に延在し、本体が、固定要素に対する界面以外の部分で、オーグメントを平坦域に固定するための界面からオーグメントを骨に固定するための界面まで、平面に対して９０度または実質的に９０度の角度で延在すると定め得る。つまり、アンダーカットは、セメント固定に使用されない本体の表面には配置されていない。
【０００８】
本体は、オーグメントを平坦域に固定するための界面からオーグメントを骨に固定するための界面まで先細りになっていると定め得る。
【０００９】
本体は、オーグメントを平坦域に固定するための界面とオーグメントを骨に固定するための界面との間に延びる面を含むことができ、面は固定要素に対する界面を含む。アンダーカットは、例えば面に統合されている。
【００１０】
面は、例えば固定要素に対する界面に、少なくとも部分的に粗面を有する。これにより、セメント固定の向上が実現される。
（【００１１】以降は省略されています）
