公開番号2025077354
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189474
出願日2023-11-06
発明の名称項目表作成装置及び項目表作成方法
出願人株式会社東芝,東芝インフラシステムズ株式会社
代理人弁理士法人酒井国際特許事務所
主分類G06F 3/14 20060101AFI20250512BHJP(計算;計数)
要約【課題】作業効率を向上可能な項目表作成装置及び項目表作成方法を得ることである。
【解決手段】実施形態に係る項目表作成装置は、解析部と、第1記憶部と、変換部と、生成部と、を備える。解析部は、空調フローデータから所定の文字記号情報を抽出する。第1記憶部は、文字記号情報に対応する仕様情報を記憶する。変換部は、解析部により抽出された文字記号情報と仕様情報とを関連付けて少なくともポイントの種別を含む関連情報を生成する。生成部は、変換部により関連情報を入力して項目表を作成する。
【選択図】図1
特許請求の範囲【請求項１】
空調フローデータから所定の文字記号情報を抽出する解析部と、
前記文字記号情報に対応する仕様情報を記憶する第１記憶部と、
前記解析部により抽出された前記文字記号情報と前記仕様情報とを関連付けて少なくともポイントの種別を含む関連情報を生成する変換部と、
前記変換部により前記関連情報を入力して項目表を作成する生成部と、
を備える、項目表作成装置。
続きを表示（約 770 文字）【請求項２】
前記解析部により抽出された前記文字記号情報の比較対象となる基準データを記憶する第２記憶部と、
前記解析部は、前記文字記号情報と前記基準データとを比較して一致率を算出し、前記一致率に応じて当該文字記号情報を特定する、
請求項１に記載の項目表作成装置。
【請求項３】
前記仕様情報は、前記文字記号情報毎に対応する個別データを有し、
前記変換部は、前記解析部に特定された前記文字記号情報と対応する前記個別データを関連付けて関連情報を生成する、
請求項２に記載の項目表作成装置。
【請求項４】
項目表作成装置に係る作成方法であって、
空調フローデータから所定の文字記号情報を抽出する解析工程と、
前記文字記号情報に対応する仕様情報を記憶する第１記憶工程と、
前記解析工程により抽出された前記文字記号情報と前記仕様情報とを関連付けて少なくともポイントの種別を含む関連情報を生成する変換工程と、
前記変換工程により前記関連情報を入力して項目表を作成する生成工程と、
を含む、作成方法。
【請求項５】
前記解析工程により抽出された前記文字記号情報の比較対象となる基準データを記憶する第２記憶工程と、
前記解析工程は、前記文字記号情報と前記基準データとを比較して一致率を算出し、前記一致率に応じて当該文字記号情報を特定する、
請求項４に記載の作成方法。
【請求項６】
前記仕様情報は、前記文字記号情報毎に対応する個別データを有し、
前記変換工程は、前記解析工程に特定された前記文字記号情報と対応する前記個別データを関連付けて関連情報を生成する、
請求項５に記載の作成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、項目表作成装置及び項目表作成方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、空調フロー図から中央監視装置の項目表を作成するにあたり、設計者が空調フロー図から図記号や文字を判別して、項目表を作成することが知られている。従来、精巧な項目表を作成する場合は、設計者が手作業で設計する必要があるため作業に時間を要している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１４２６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題の一例は、作業効率を向上可能な項目表作成装置及び項目表作成方法を得ることである。
【課題を解決するための手段】
【０００５】
実施形態に係る項目表作成装置は、解析部と、第１記憶部と、変換部と、生成部と、を備える。解析部は、空調フローデータから所定の文字記号情報を抽出する。第１記憶部は、文字記号情報に対応する仕様情報を記憶する。変換部は、解析部により抽出された文字記号情報と仕様情報とを関連付けて少なくともポイントの種別を含む関連情報を生成する。生成部は、変換部により関連情報を入力して項目表を作成する。
【０００６】
実施形態に係る項目表作成方法は、解析工程と、第１記憶工程と、変換工程と、生成工程と、を有する。解析工程は、空調フローデータから所定の文字記号情報を抽出する。第１記憶工程は、文字記号情報に対応する仕様情報を記憶する。変換工程は、解析工程により抽出された文字記号情報と仕様情報とを関連付けて少なくともポイントの種別を含む関連情報を生成する。生成工程は、変換工程により関連情報を入力して項目表を作成する。
【図面の簡単な説明】
【０００７】

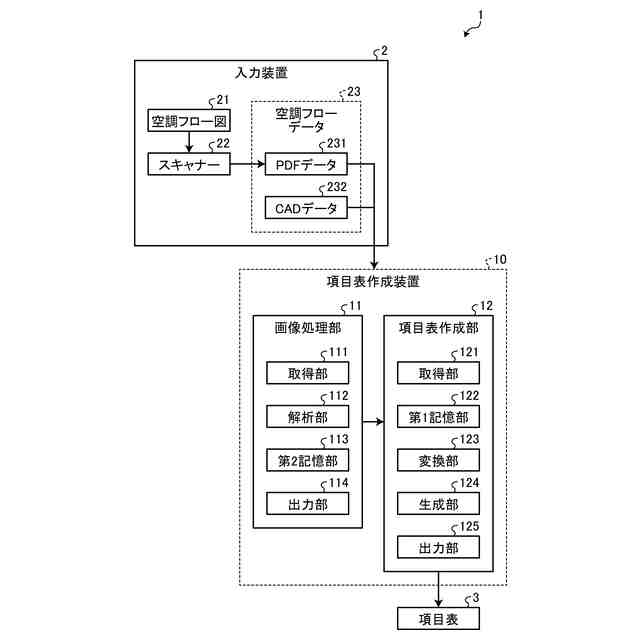

図１は、本実施形態の項目表作成装置のシステム図である。

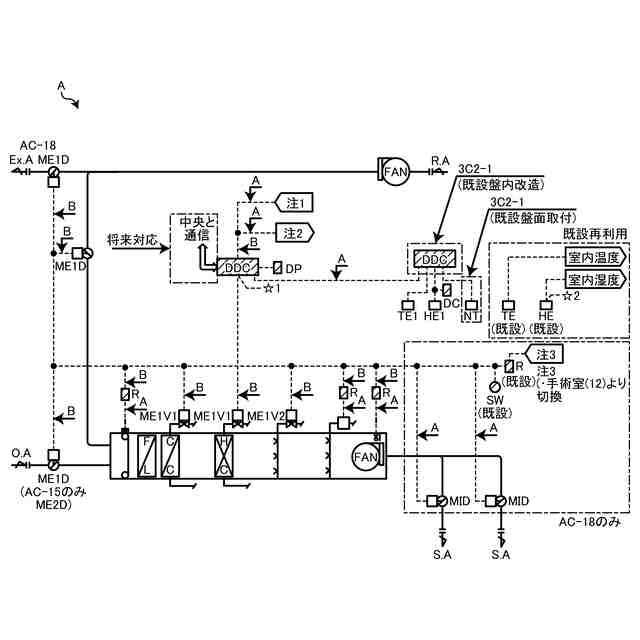

図２は、空調フロー図の一例を示す図である。

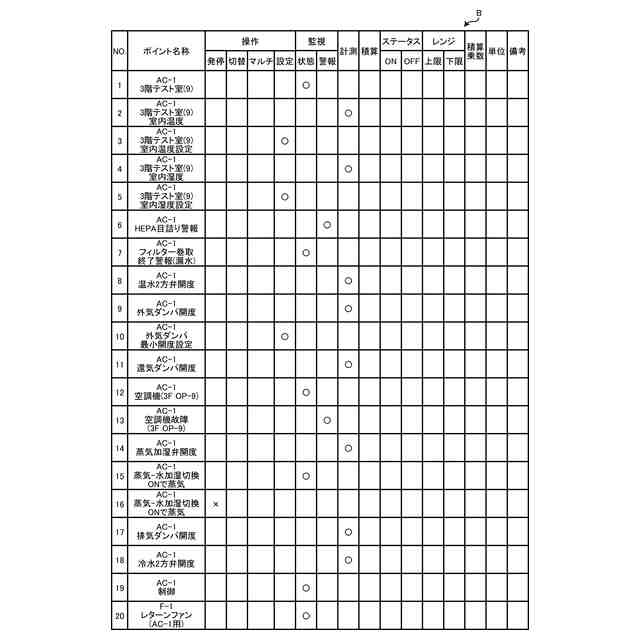

図３は、項目表の一例を示す表である。

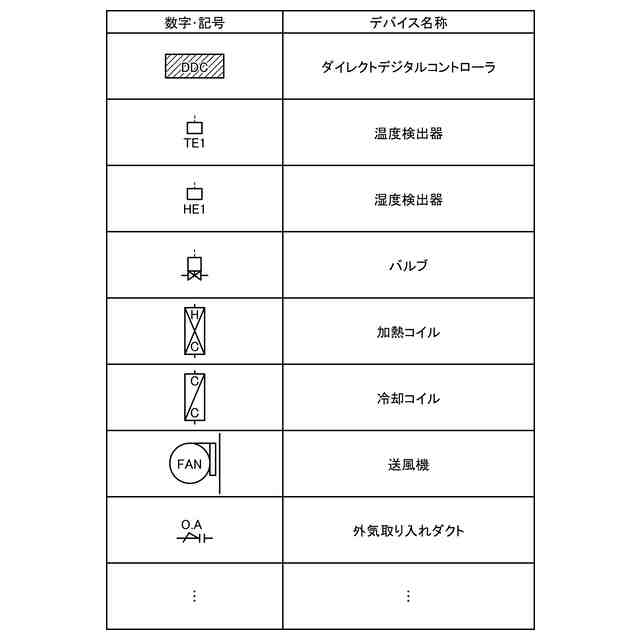

図４は、本実施形態の定義データの一例をまとめた表である。

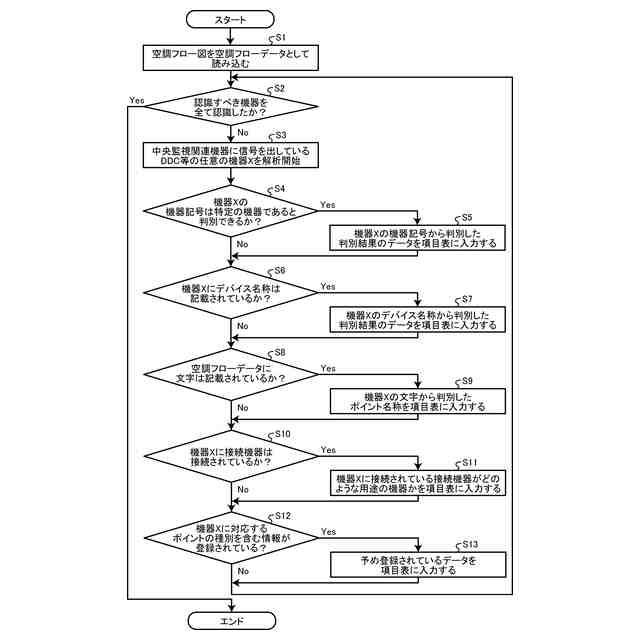

図５は、本実施形態の項目表作成方法の一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
（実施形態）
以下、実施形態に係る項目表作成システム１を図面に基づいて説明する。以下に記載する実施形態の構成、並びに当該構成によってもたらされる作用及び結果（効果）は、あくまで一例であって、以下の記載内容に限られるものではない。なお、本明細書では、序数は、部品や部材を区別するためだけに用いられており、順番や優先度を示すものではない。
【０００９】
図１は、本実施形態の項目表作成システム１のシステム図である。図２は、空調フロー図Ａの一例を示す図である。図３は、項目表Ｂの一例を示す表である。
【００１０】
本実施形態の項目表作成システム１は、例えば、図２に示すような空調フロー図Ａから図３に示すような項目表Ｂを自動的に作成する。空調フロー図Ａは、例えば、ビル等の各エリアの空調を制御するための空調系統を信号線等で示したフロー図である。項目表Ｂは、例えば、ポイントごとに必要なポイントの種別等をまとめており、中央監視を行う際に使用する項目表である。
（【００１１】以降は省略されています）
