公開番号2025083687
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197212
出願日2023-11-21
発明の名称パネルスタンド
出願人株式会社イトーキ
代理人弁理士法人柳野国際特許事務所
主分類A47B 97/04 20060101AFI20250526BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】パネルスタンドを構成するための部品点数を少なくすることができ、異なる大きさや形状のパネル体を支持することができる、パネルスタンドを提供する。

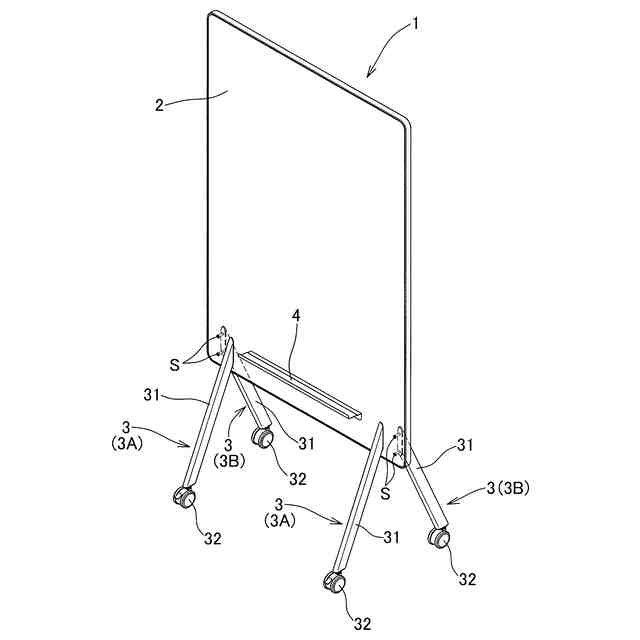

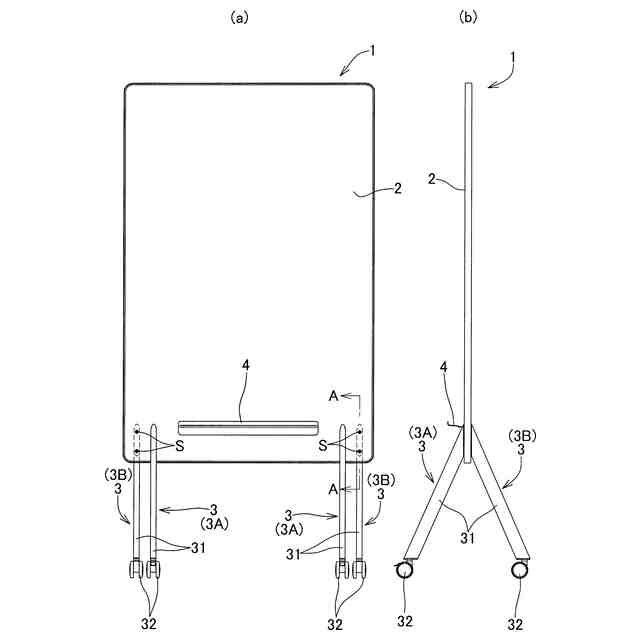

【解決手段】パネルスタンド1は、一方の主面と他方の主面とを備えるパネル体であるホワイトボード2と、ホワイトボード2を支持する複数の支持脚3・3・・・と、備え、支持脚3・3・・・は、ホワイトボード2の一方及び他方の主面に対して連結されるとともに、ホワイトボード2から下方に向かって傾斜して延出される。
【選択図】図1
特許請求の範囲【請求項1】
一方の主面と他方の主面とを備えるパネル体と、前記パネル体を支持する複数の支持脚と、備え、
前記支持脚は、前記パネル体の一方及び他方の前記主面に対して連結されるとともに、前記パネル体から下方に向かって傾斜して延出される、パネルスタンド。
続きを表示(約 780 文字)【請求項2】
前記複数の支持脚は、構造が互いに共通して形成される、請求項1に記載のパネルスタンド。
【請求項3】
前記支持脚は、側面視において前記パネル体に対して鋭角に傾斜して配置されるとともに、前記パネル体から直線的に延出される、請求項1に記載のパネルスタンド。
【請求項4】

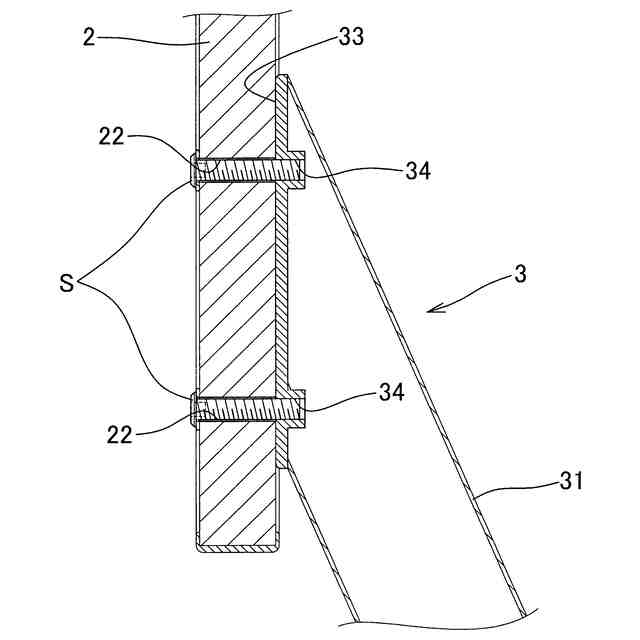

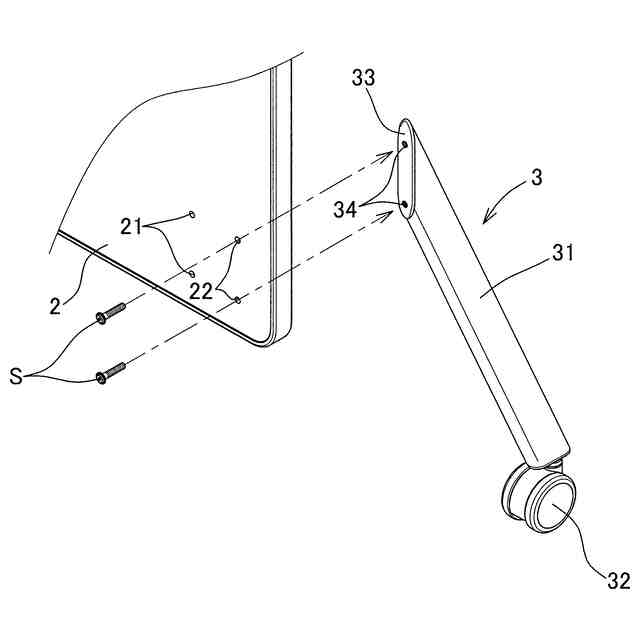

前記支持脚の上端部は、連結される前記パネル体の前記主面の反対側から締結される、請求項1に記載のパネルスタンド。
【請求項5】
前記支持脚の上端部には、前記パネル体の前記主面に連結される接続面が形成され、
前記接続面は、側面視で前記主面と同一面上に配置される、請求項1に記載のパネルスタンド。
【請求項6】
前記支持脚の下端部にキャスターが設けられる、請求項1に記載のパネルスタンド。
【請求項7】
前記パネル体の前記主面が筆記面を含む、請求項1に記載のパネルスタンド。
【請求項8】
前記支持脚として一方の前記主面に連結される一方側支持脚と、前記支持脚として他方の前記主面に連結される他方側支持脚と、を備え、
前記パネル体に対する前記一方側支持脚と前記他方側支持脚との連結箇所は、水平方向に異なる位置に設けられる、請求項1に記載のパネルスタンド。
【請求項9】
二本の前記一方側支持脚と二本の前記他方側支持脚とを備え、
前記一方側支持脚の間隔は、前記他方側支持脚の間隔よりも小さく形成される、請求項8に記載のパネルスタンド。
【請求項10】
二本の前記一方側支持脚と二本の前記他方側支持脚とを備え、
前記一方側支持脚の間隔と前記他方側支持脚の間隔とが同じ大きさに形成される、請求項8に記載のパネルスタンド。

発明の詳細な説明【技術分野】
【0001】
この開示は、ホワイトボード、デザインボード、アクリルボード等のパネル体を立てた状態で支持する構成のパネルスタンドに関する。
続きを表示(約 990 文字)【背景技術】
【0002】
従来、ホワイトボード等のパネル体を脚部材で支持する構成が開示されている(例えば、特許文献1を参照)。
【先行技術文献】
【特許文献】
【0003】
特開2017-1221号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に記載の技術においては、パネル体であるホワイトボードをフレーム構造体や連結体で支持する構成であるため、部品点数が多くなっていた。また、フレーム構造体や連結体の寸法によってパネル体の大きさが規定されるため、異なる大きさや形状のパネル体を採用することが難しかった。そこで、本開示は、上記に関する課題を解決することを目的とする。
【課題を解決するための手段】
【0005】
本発明の第1観点に係るパネルスタンドは、一方の主面と他方の主面とを備えるパネル体と、前記パネル体を支持する複数の支持脚と、備え、前記支持脚は、前記パネル体の一方及び他方の前記主面に対して連結されるとともに、前記パネル体から下方に向かって傾斜して延出される。
【0006】
上記第1観点に係るパネルスタンドによれば、パネル体を複数の支持脚で直接的に支持する構成により、パネルスタンドを構成するための部品点数を少なくすることができ、異なる大きさや形状のパネル体を支持することが可能となる。
【0007】
本発明の第2観点に係るパネルスタンドは、第1観点に係るパネルスタンドであって、前記複数の支持脚は、構造が互いに共通して形成される。
【0008】
上記第2観点に係るパネルスタンドによれば、それぞれの支持脚を入れ換えることが可能となるため、パネルスタンドの製造工程を簡素化することができる。
【0009】
本発明の第3観点に係るパネルスタンドは、第1観点に係るパネルスタンドであって、前記支持脚は、側面視において前記パネル体に対して鋭角に傾斜して配置されるとともに、前記パネル体から直線的に延出される。
【0010】
上記第3観点に係るパネルスタンドによれば、パネルスタンドの意匠を簡素化することができる。
(【0011】以降は省略されています)
