公開番号2025090087
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205086
出願日2023-12-05
発明の名称捕球具
出願人トライオン株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類A63B 71/14 20060101AFI20250610BHJP(スポーツ;ゲーム;娯楽)
要約【課題】使用開始時でも使い勝手がよくコストメリットのある捕球具を提供する。

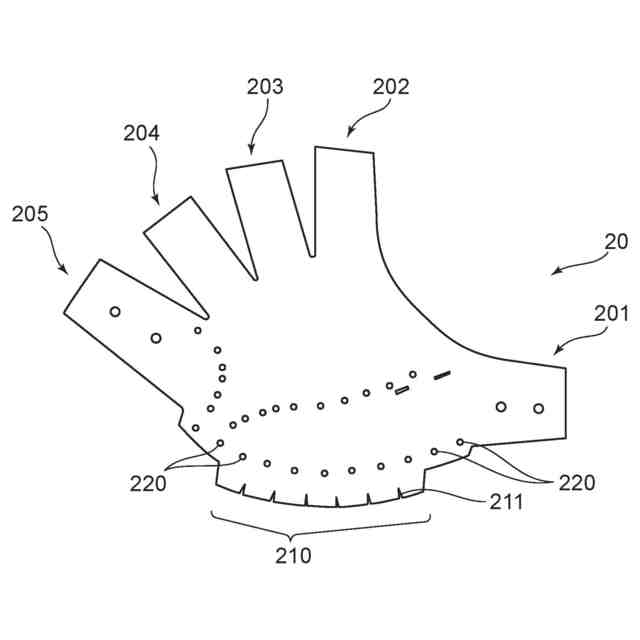

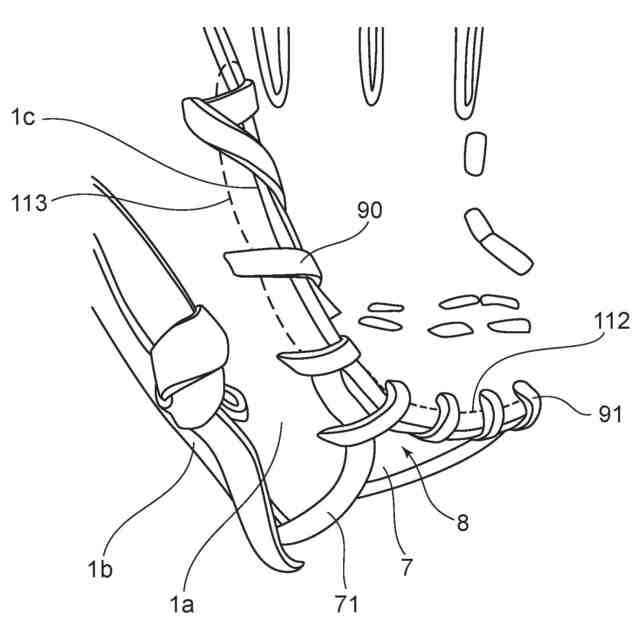

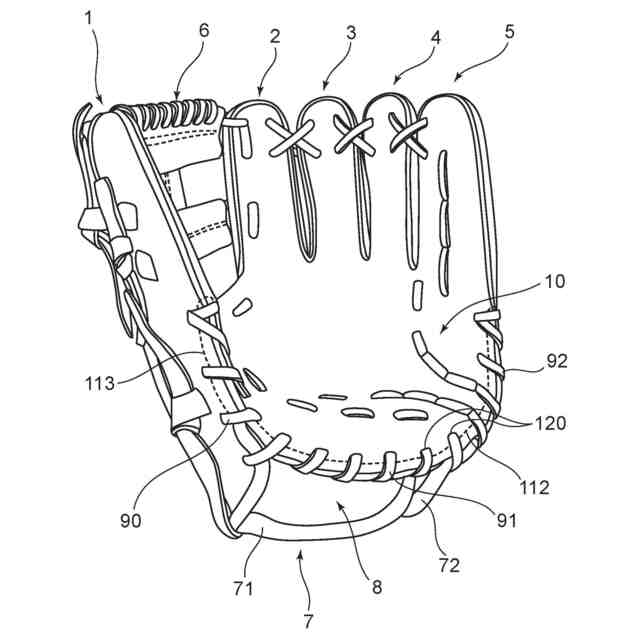

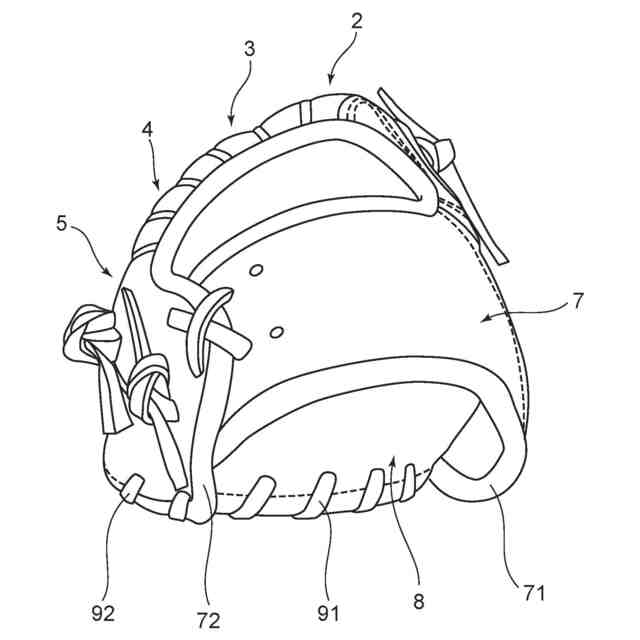

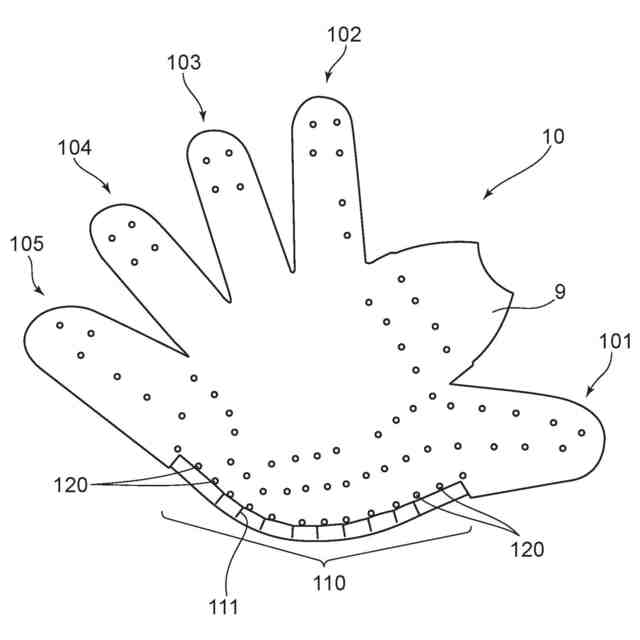

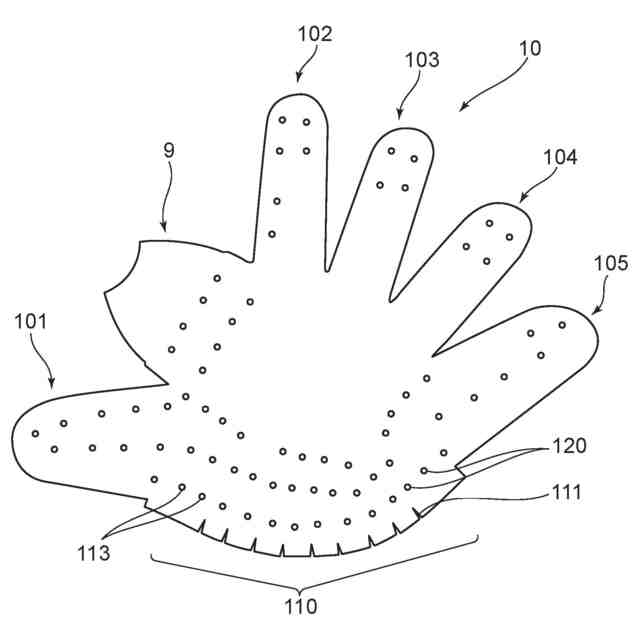

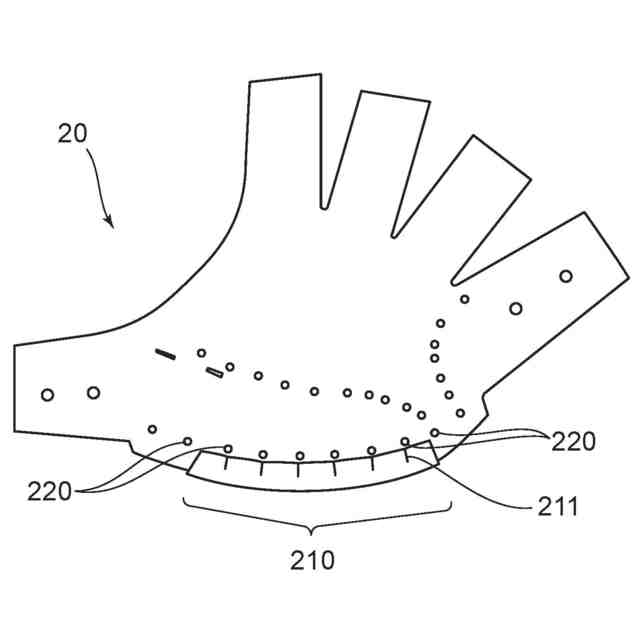

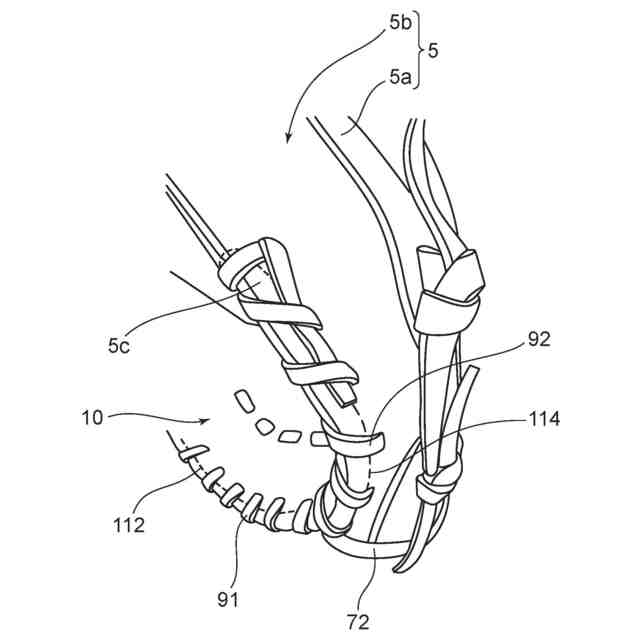

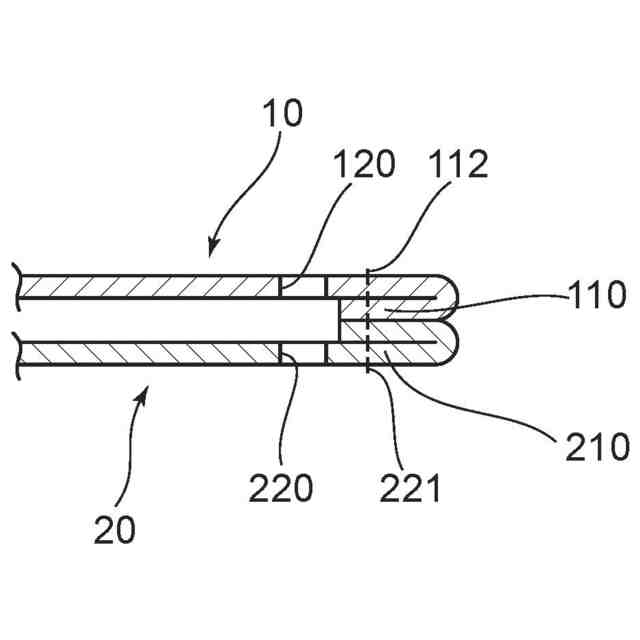

【解決手段】掌側外皮10と掌側内皮20、甲側外皮と甲側内皮、ベルト部7、手指挿入部8により構成された捕球具において、少なくとも、手指挿入部8が形成される領域において、掌側外皮10の端部が内部へ折り返された第1折り返し部110と、掌側内皮20の端部が内部に折り返された第2折り返し部210と、これら第1折り返し部110と第2折り返し部210が重ね合わせられた状態で結合されていることを特徴とする。
【選択図】図17
特許請求の範囲【請求項１】
掌側外皮と掌側内皮、甲側外皮と甲側内皮、ベルト部、手指挿入部により構成された捕球具において、
少なくとも、手指挿入部が形成される領域において、掌側外皮の端部が内部へ折り返された第１折り返し部と、掌側内皮の端部が内部に折り返された第２折り返し部と、これら第１折り返し部と第２折り返し部が重ね合わせられた状態で結合されていることを特徴とする捕球具。
続きを表示（約 680 文字）【請求項２】
前記第１折り返し部と前記第２折り返し部には、前記端部に交差する方向に多数の切込みが形成されていることを特徴とする請求項１に記載の捕球具。
【請求項３】
前記第１折り返し部の前記端部方向に沿った長さは、前記第２折り返し部の前記端部方向に沿った長さよりも長くなるように設定されていることを特徴とする請求項１又は２に記載の捕球具。
【請求項４】
前記甲側外皮の親指部根元側の端部が内部に折り返された第３折り返し部を備え、前記第１折り返し部と前記第３折り返し部が重ね合わせられた状態で結合されていることを特徴とする請求項３に記載の捕球具。
【請求項５】
前記甲側外皮の小指部根元側の端部が内部に折り返された第４折り返し部を備え、前記第１折り返し部と前記第４折り返し部が重ね合わせられた状態で結合されていることを特徴とする請求項３に記載の捕球具。
【請求項６】
前記第１折り返し部と前記第２折り返し部は、それぞれ、折り返し状態を保持するために縫製による結合が行われていることを特徴とする請求項１又は２に記載の捕球具。
【請求項７】
前記第１折り返し部と前記第２折り返し部は、紐により結合され、紐を通すために形成される穴の位置は、前記縫製による結合位置よりも内側に位置していることを特徴とする請求項６に記載の捕球具。
【請求項８】
前記第３折り返し部は、折り返し状態を保持するために縫製による結合が行われていることを特徴とする請求項４に記載の捕球具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、掌側外皮と掌側内皮、甲側外皮と甲側内皮、ベルト部、手指挿入部により構成された捕球具に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
かかる捕球具の構成は、下記特許文献１に開示される野球用グローブ等で一般的である。手指挿入部が形成される領域において、掌側外皮と掌側内皮は、その端部の端面が露出しないように、端部に沿って線状のヘリ革を設けている。図１８に示すように、掌側外皮５００の端面５００ａには、ヘリ革５０２が設けられ、ヘリ革５０２の一方の端部５０２ａが縫製５０３により掌側外皮５００と結合されている。ヘリ革５０２は、その箇所から折り返されるようにして掌側外皮５００の裏側に回り、もう一方の端部５０２ｂが縫製５０６により掌側外皮５００と結合されている。これにより、端面５００ａが露出しないようにしている。また、掌側内皮５０１についても、その端面５０１ａが露出しないように、同じような方法でヘリ革５０４が、縫製５０５，５０７により結合されている。
【０００３】
掌側外皮５００の縫製５０６に近傍に穴５００ｂが形成され、掌側内皮５０１の縫製５０７の近傍にも穴５０１ｂが形成されている。これら穴５００ｂ、５０１ｂに不図示の紐が通されて、掌側外皮５００と掌側内皮５０１の結合が行われる。上記の場所に限らず、外観に端面が露出する箇所にはヘリ革が設けられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０７０４０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ヘリ革を設けることで、捕球具の使用開始時は、捕球具の開閉動作が固いため捕球動作が行いにくいという問題があった。図１８に示すように、端面５００ａ、５０１ａの部分は、掌側外皮５００や掌側内皮５０１の厚みに加えて、ヘリ革の厚みが３層にもなっている。ヘリ革の箇所は、継続して使用しているうちに、なじんできて柔らかくなるが、時間がかかってしまう。また、ヘリ革を別に設けることで、そのコストが余分にかかるという問題もあった。
【０００６】
本発明は上記実情に鑑みてなされたものであり、その課題は、使用開始時でも使い勝手がよくコストメリットのある捕球具を提供することである。
【課題を解決するための手段】
【０００７】
上記課題を解決するため本発明に係る捕球具は、
掌側外皮と掌側内皮、甲側外皮と甲側内皮、ベルト部、手指挿入部により構成された捕球具において、
少なくとも、手指挿入部が形成される領域において、掌側外皮の端部が内部へ折り返された第１折り返し部と、掌側内皮の端部が内部に折り返された第２折り返し部と、これら第１折り返し部と第２折り返し部が重ね合わせられた状態で結合されていることを特徴とするものである。
【０００８】
かかる構成による捕球具の作用・効果を説明する。この構成によると、掌側外皮の端部が内部へ折り返された第１折り返し部と、掌側内皮の端部が内部に折り返された第２折り返し部とを備えている。かかる折り返し部を有することで、端部の端面が露出しないようにすることができる。そして、第１折り返し部と第２折り返し部が重ね合わせられた状態で結合されているので、ヘリ革を使用しないで端面が露出しない結合を行うことができる。その結果、使用開始時でも使い勝手がよくコストメリットのある捕球具を提供することができる。
【０００９】
本発明において、前記第１折り返し部と前記第２折り返し部には、前記端部に交差する方向に多数の切込みが形成されていることが好ましい。
【００１０】
本発明において、前記第１折り返し部の前記端部方向に沿った長さは、前記第２折り返し部の前記端部方向に沿った長さよりも長くなるように設定されていることが好ましい。
（【００１１】以降は省略されています）
