公開番号2025129956
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026965
出願日2024-02-26
発明の名称コンタクタ
出願人株式会社ヨコオ
代理人個人,個人
主分類G01R 1/073 20060101AFI20250829BHJP(測定;試験)
要約【課題】構成や製造工程の簡易化が可能なコンタクタを提供する。
【解決手段】電気的接続に用いるコンタクタであって、第1面と、前記第1面の反対側の第2面と、を有する弾性基材と、前記弾性基材の前記第1面に設けられた第1ベースパターンと、前記第1ベースパターンに設けられた第1接点部と、前記弾性基材の前記第2面に設けられた第2ベースパターンと、前記第2ベースパターンに設けられた第2接点部と、前記弾性基材の前記第1面と前記第2面との間を貫通して前記第1ベースパターンと前記第2ベースパターンとを互いに電気的に接続するスルーホールと、を備え、前記スルーホールの中心軸が、前記第1面及び前記第2面と垂直な方向に対して傾斜している、コンタクタ。
【選択図】図1
特許請求の範囲【請求項１】
電気的接続に用いるコンタクタであって、
第１面と、前記第１面の反対側の第２面と、を有する弾性基材と、
前記弾性基材の前記第１面に設けられた第１ベースパターンと、
前記弾性基材の前記第２面に設けられた第２ベースパターンと、
前記弾性基材の前記第１面と前記第２面との間を貫通して前記第１ベースパターンと前記第２ベースパターンとを互いに電気的に接続するスルーホールと、を備え、
前記スルーホールの中心軸が、前記第１面及び前記第２面と垂直な方向に対して傾斜している、
コンタクタ。
続きを表示（約 270 文字）【請求項２】
前記第１面と垂直な方向から見て、前記第１ベースパターンに設けられた第１接点部は、前記第１ベースパターンと前記スルーホールとの接続部に対してオフセットしている、請求項１に記載のコンタクタ。
【請求項３】
前記スルーホールの中心軸が、前記第１面及び前記第２面と垂直な方向に対して１０°以上傾斜している、請求項１又は２に記載のコンタクタ。
【請求項４】
前記スルーホールの中心軸が、前記第１面及び前記第２面と垂直な方向に対して１°～５°の範囲で傾斜している、請求項１又は２に記載のコンタクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンタクタに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１は、弾性材の第１面と第２面にそれぞれ第１接点部と第２接点部を有するコンタクトを開示する。第１接点部と第２接点部は、弾性材に設けられた第１導電部、第２導電部、及び第３導電部によって互いに電気的に接続される。第１導電部及び第２導電部は第１面と第２面に垂直に延伸し、第３導電部は第１面と第２面に沿う方向に延伸する。第１導電部及び第２導電部の一端は、第１接点部及び第２接点部にそれぞれ接続される。第１導電部及び第２導電部の他端同士を、第３導電部が弾性体の内部で接続する。
【先行技術文献】
【特許文献】
【０００３】
特開2021-32726号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の構成は、弾性材の第１面と第２面の間に、別工程で形成される３つの導電部を要する。このため、構成や製造工程の簡易化の面で改善の余地があった。
【０００５】
本発明の目的の一例は、構成や製造工程の簡易化を可能にして低コストで製造可能なコンタクタを提供することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００６】
本発明の一態様は、
電気的接続に用いるコンタクタであって、
第１面と、前記第１面の反対側の第２面と、を有する弾性基材と、
前記弾性基材の前記第１面に設けられた第１ベースパターンと、
前記弾性基材の前記第２面に設けられた第２ベースパターンと、
前記弾性基材の前記第１面と前記第２面との間を貫通して前記第１ベースパターンと前記第２ベースパターンとを互いに電気的に接続するスルーホールと、を備え、
前記スルーホールの中心軸が、前記第１面及び前記第２面と垂直な方向に対して傾斜している、
コンタクタである。
【０００７】
本発明の上記態様によれば、構成や製造工程の簡易化を可能にして低コストで製造可能なコンタクタを提供することができる。
【図面の簡単な説明】
【０００８】

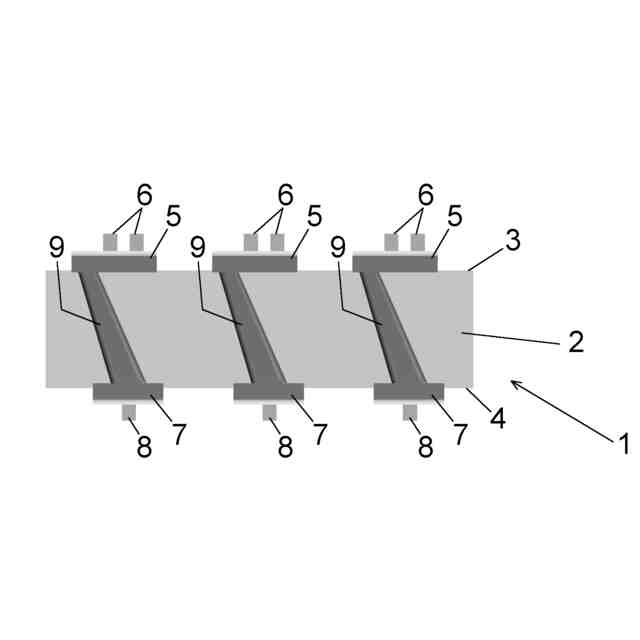

実施形態１に係るコンタクタ１の断面図である。

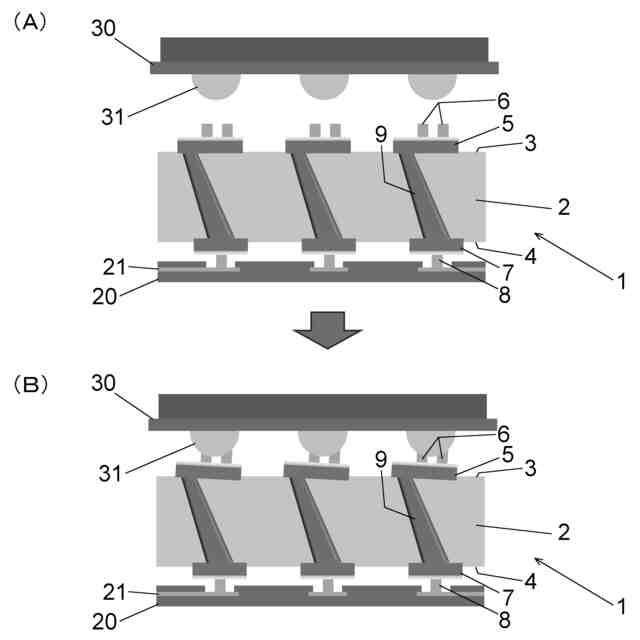

(Ａ)は、コンタクタ１を検査用基板２０にセットした検査前状態の断面図である。(Ｂ)は、コンタクタ１が検査用基板２０にセットされて検査対象物３０の検査中状態の断面図である。

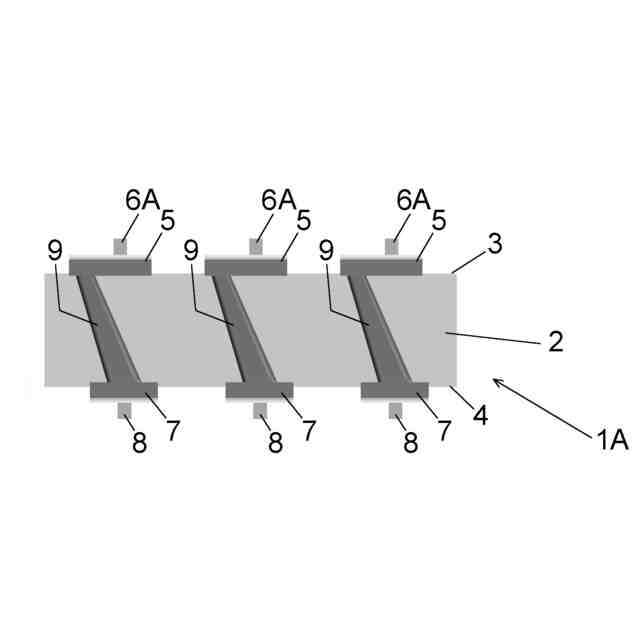

実施形態２に係るコンタクタ１Ａの断面図である。

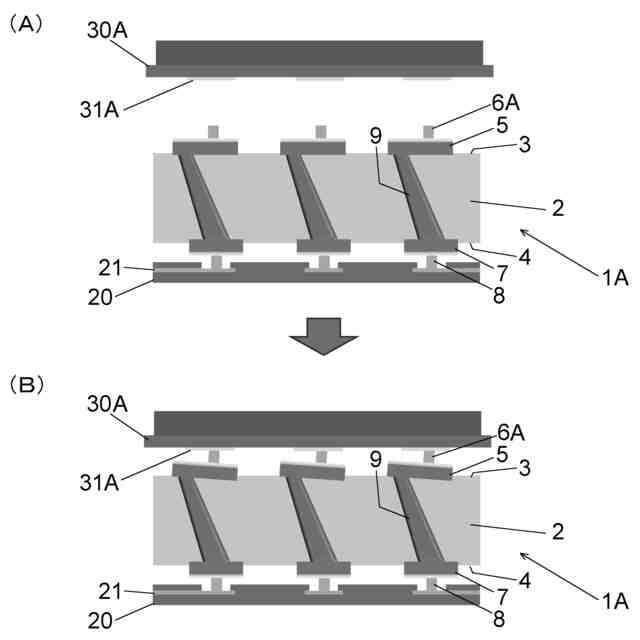

(Ａ)は、コンタクタ１Ａを検査用基板２０にセットした検査前状態の断面図である。(Ｂ)は、コンタクタ１Ａが検査用基板２０にセットされて検査対象物３０Ａの検査中状態の断面図である。

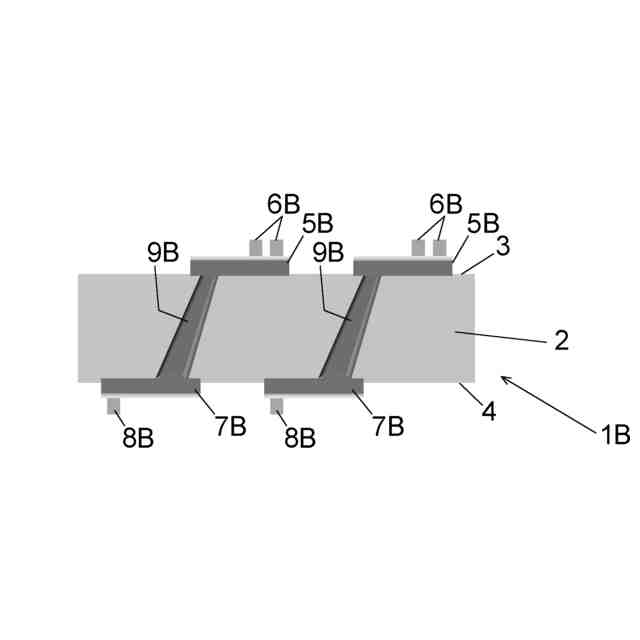

実施形態３に係るコンタクタ１Ｂの断面図である。

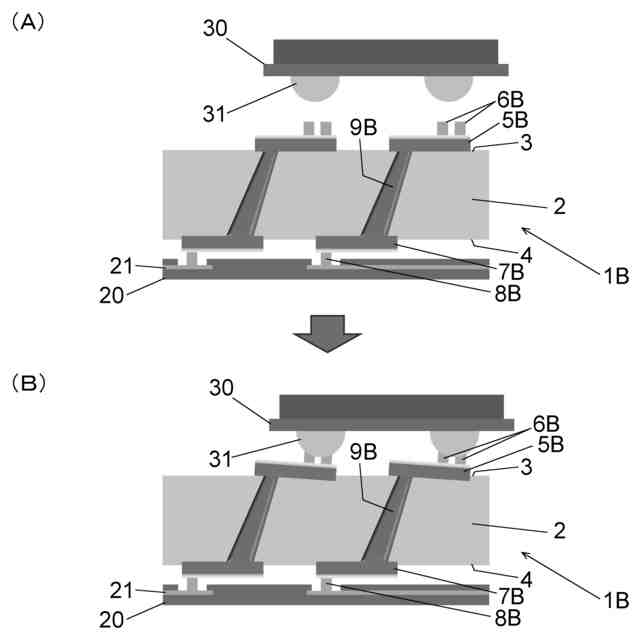

(Ａ)は、コンタクタ１Ｂを検査用基板２０にセットした検査前状態の断面図である。(Ｂ)は、コンタクタ１Ｂが検査用基板２０にセットされて検査対象物３０の検査中状態の断面図である。
実施形態４に係るコンタクタ１Ｃの断面図である。
コンタクタ１Ｃを第１面３側から見た場合の第１ベースパターン５Ｃ、第１接点部６Ｃ、第２ベースパターン７Ｃ、第２接点部８Ｃ、及びスルーホール９Ｃの位置関係を示す図である。
実施形態５に係るコンタクタ１Ｄの断面図である。
実施形態６に係るコンタクタ１Ｅの断面図である。
実施形態７に係るコンタクタ１Ｆの断面図である。
実施形態８に係るコンタクタ１Ｇの断面図である。
実施形態９に係るコンタクタ１Ｈの断面図である。
実施形態１０に係るコンタクタ１Ｊの断面図である。
コンタクタ１Ｊを第１面３側から見た場合の第１ベースパターン５Ｊ、第１接点部６Ｊ、及びスルーホール９Ｊの位置関係を示す図である。
実施形態１１に係るコンタクタ１Ｋの断面図である。
実施形態１２に係るコンタクタ１Ｌの断面図である。
実施形態１３に係るコンタクタ１Ｍの断面図である。
実施形態１４に係るコンタクタ１Ｎの断面図である。
図１９の第１接点部６Ｎ周辺の拡大図である。
コンタクタ１Ｎを第１面３側から見た場合の第１ベースパターン５Ｊ、第１接点部６Ｎ、及びスルーホール９Ｊの位置関係を示す図である。
実施形態１５に係るコンタクタ１Ｐの断面図である。
実施形態１６に係るコンタクタにおける第１ベースパターン５Ｊ、第１接点部６Ｑ、及びスルーホール９Ｊの位置関係を示す図である。
【発明を実施するための形態】
【０００９】
（実施形態１）
図１は、実施形態１に係るコンタクタ１の断面図である。図２(Ａ)は、コンタクタ１を検査用基板２０にセットした検査前状態の断面図である。図２(Ｂ)は、コンタクタ１が検査用基板２０にセットされて検査対象物３０の検査中状態の断面図である。
【００１０】
コンタクタ１は、例えば半導体デバイスと検査装置との間の電気的接続に用いるシートコンタクタである。コンタクタ１は、弾性基材２、第１ベースパターン５、第１接点部６、第２ベースパターン７、第２接点部８、及びスルーホール９を備える。
（【００１１】以降は省略されています）
