発行日2024-10-29
公報種別意匠公報(S)
登録番号1698481
登録日2021-10-12
意匠に係る物品立体画像表示機
意匠分類H7-6240W13(電子情報入出力機器)
出願番号2019017179
出願日2019-07-31
意匠権者ソニーグループ株式会社
代理人個人

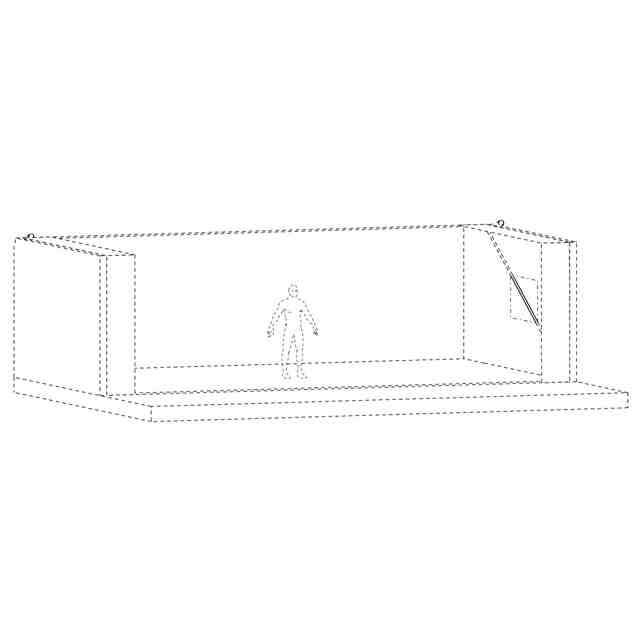

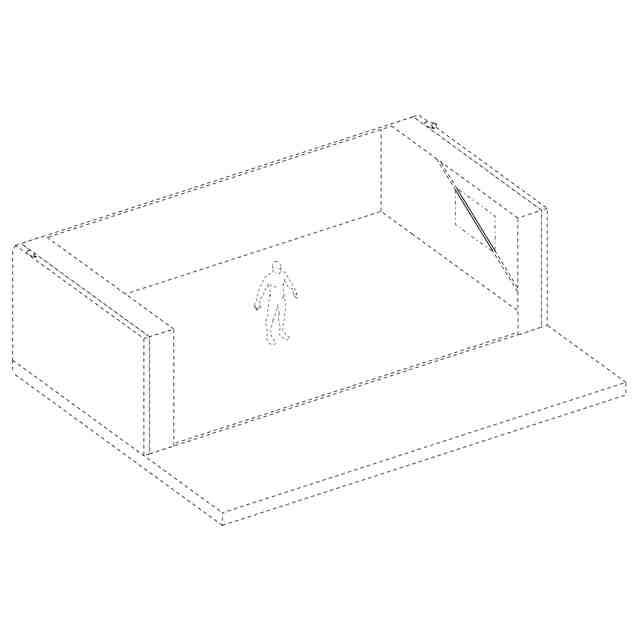

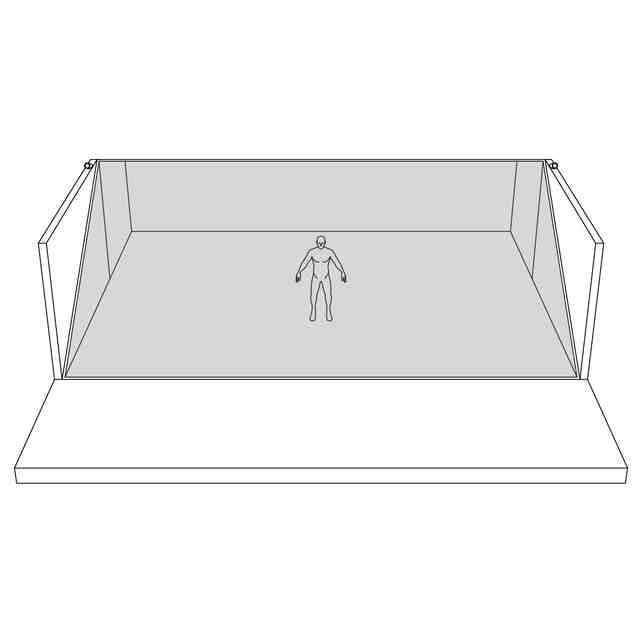

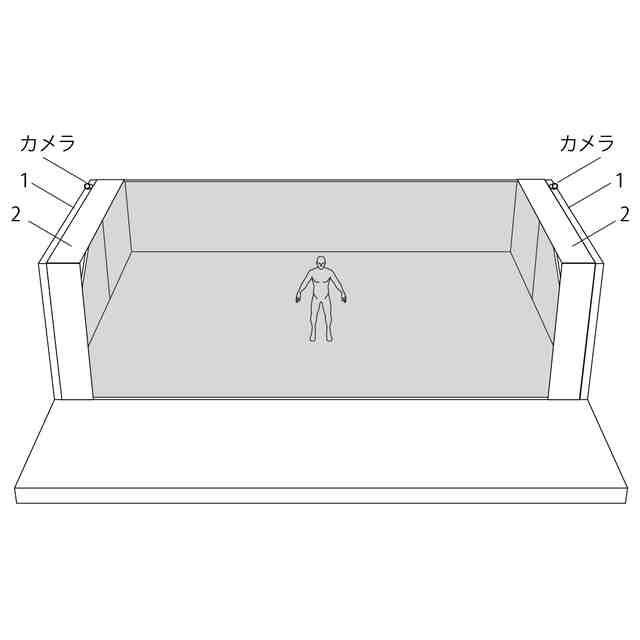

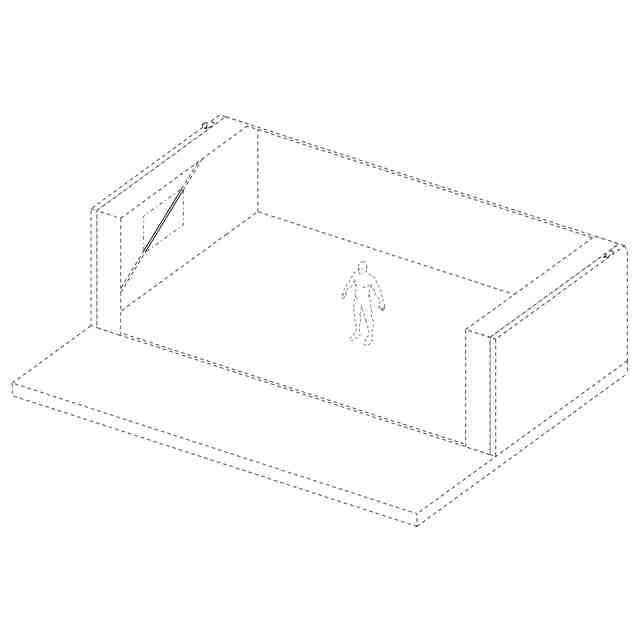

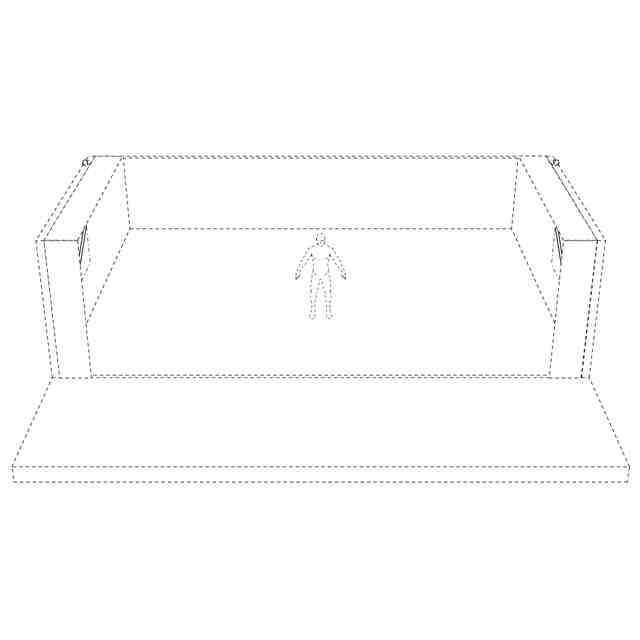

意匠に係る物品の説明本願意匠に係る物品は、専用のメガネやヘッドマウントディスプレイ等の装置を用いずに裸眼で視認可能な各種立体画像を表示する機能を有する画像表示機である。実空間における水平面に対して画像表示部が斜めに取り付けられている。参考図1及び同2において薄墨で着色した領域が画像表示部である(各図において同領域内に表されているのはすべて画像表示部に表示されている画像である)。カメラセンサー等によってユーザーの目の位置を検出し、斜視図1ないし同4に示すように、ユーザの視点に合わせた視点画像が生成され、表示される。

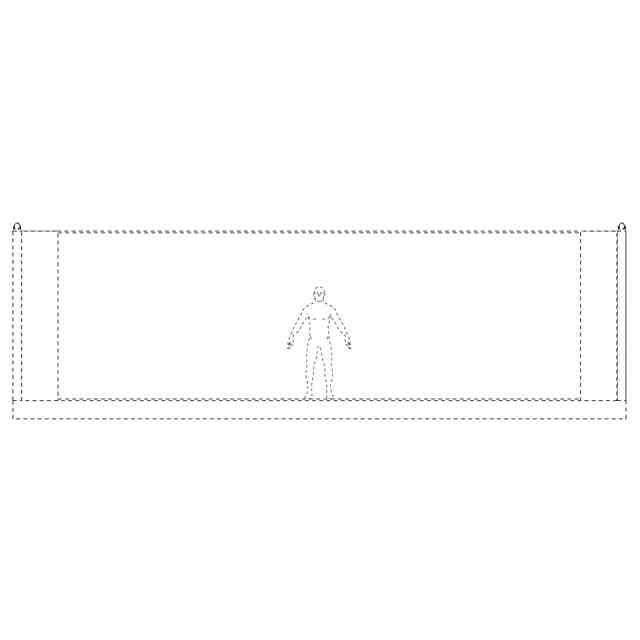

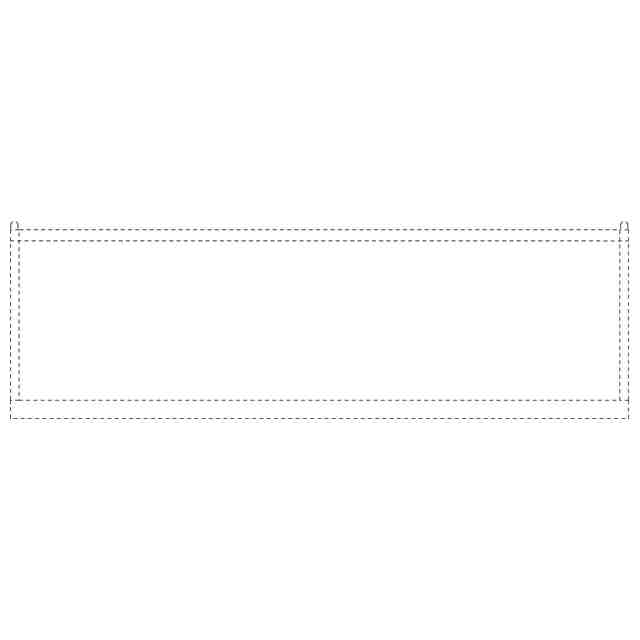

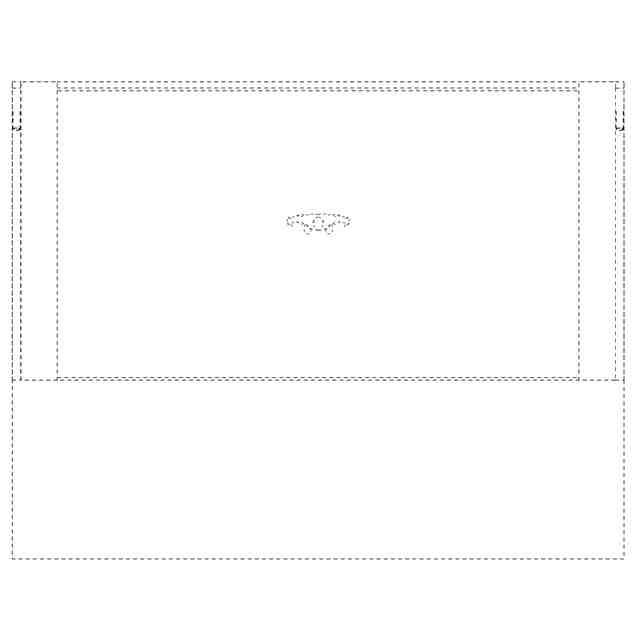

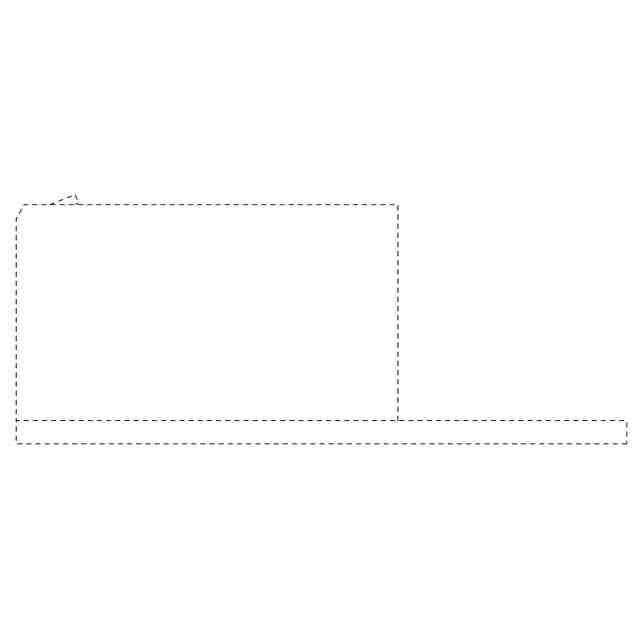

意匠の説明一点鎖線と実線で囲んだ部分(壁を表した画像部分の一部と参考図1において引出線1で示す立壁の一部)が部分意匠として意匠登録を受けようとする部分である。実際の壁と一体的に認識されるように壁の画像を表示することにより、ユーザにおいて、立体画像の実在感が増す。各図において破線で表した人物の画像は本願物品の機能から独立したコンテンツである。右側面図は左側面図と対象に現れるので省略する。斜視図4並びに参考図1及び同2は透視図法による。参考図2は参考図1において引出線2で示す部品を取り外した状態の図である。本願は、本願物品の物理的な構成要素と、ユーザにおいてこれと一体的に認識される画像とが結合した態様について意匠登録を受けようとするものである。
