意匠ウォッチ

発行日2024-10-11
公報種別意匠公報(S)
登録番号1740747
登録日2023-03-27
意匠に係る物品着脱式締結具
意匠分類M3-000(ねじ、くぎ、開閉金物、係止具等)
出願番号2022025279
出願日2022-11-22
意匠権者株式会社ナベヤ
代理人個人,個人

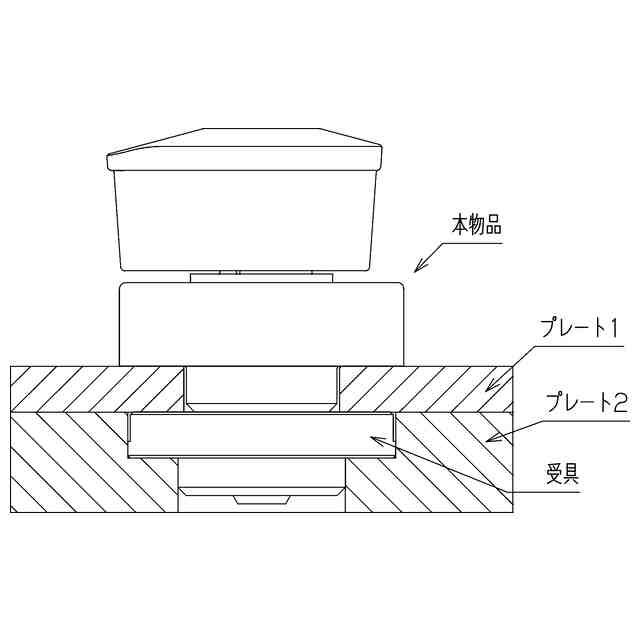

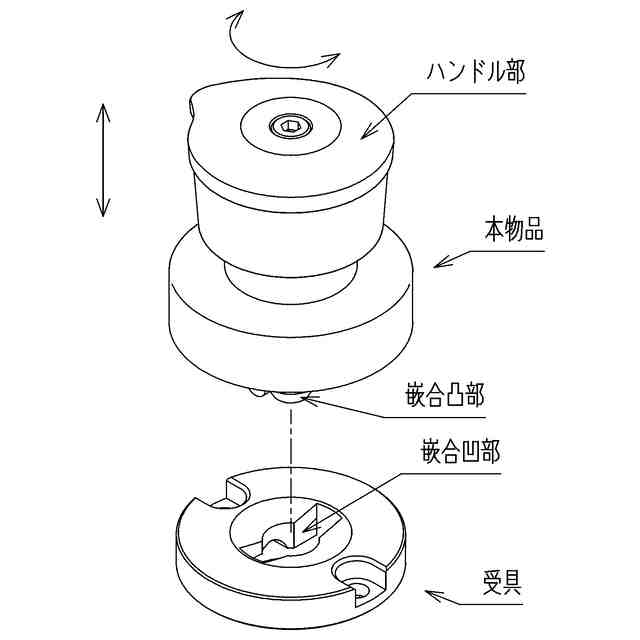

意匠に係る物品の説明本物品は、工作機械や点検ボックス等の構成材となるプレート等を締結するために使用される着脱式締結具である。使用状態を示す参考図1及び2に示すように、本物品は受具と対で使用されるものであって、締結しようとするプレート1及びプレート2に、本物品と受具をそれぞれ取り付けた上で、本物品のハンドル部を操作して嵌合凸部を受具側の嵌合凹部に挿入してから軸方向に回転させることにより、プレート同士を締結固定できるものである。また嵌合凸部を逆方向に回転させて嵌合凹部から離脱させることで、プレート同士の締結を解除することができる。

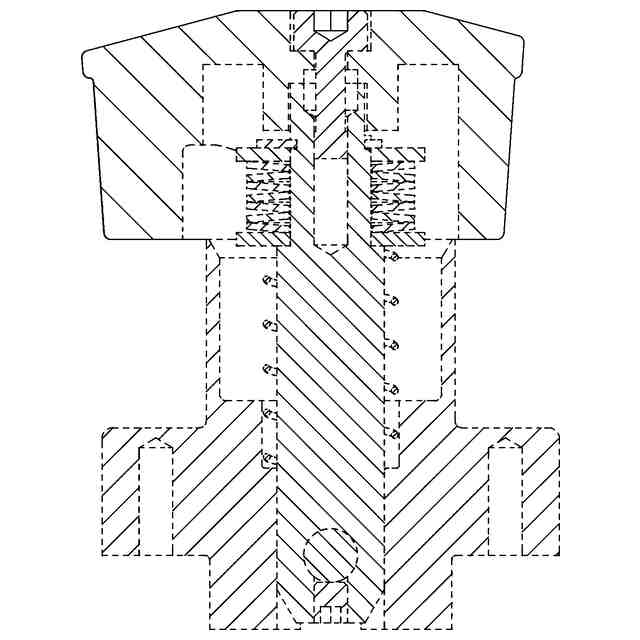

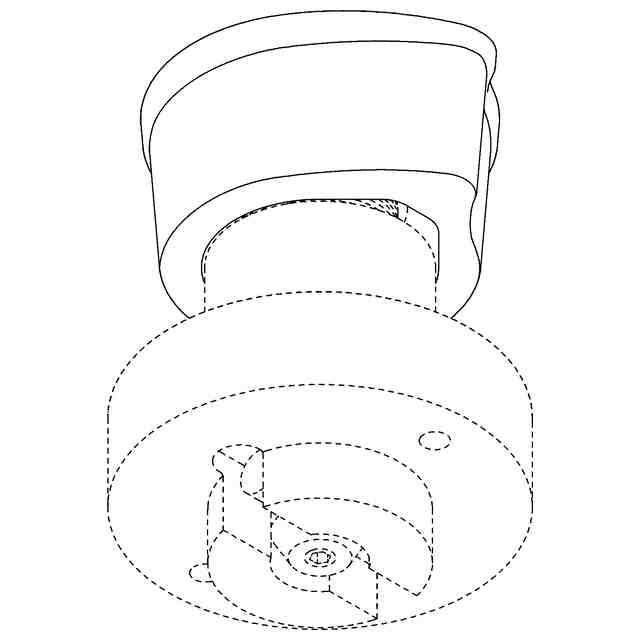

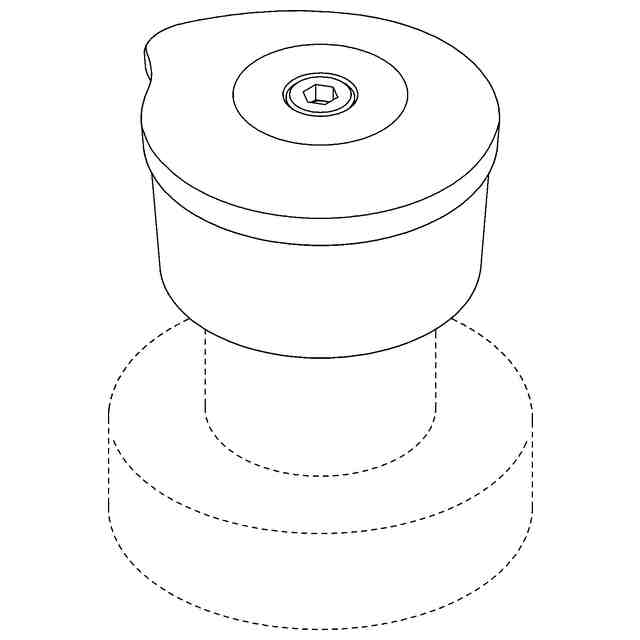

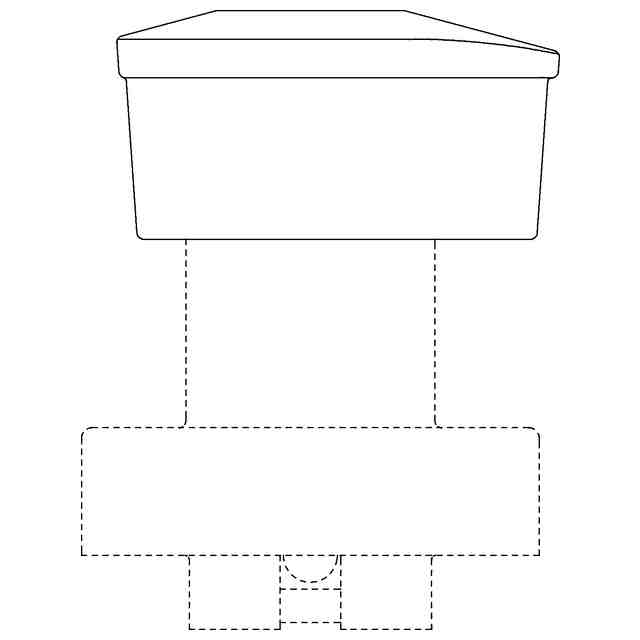

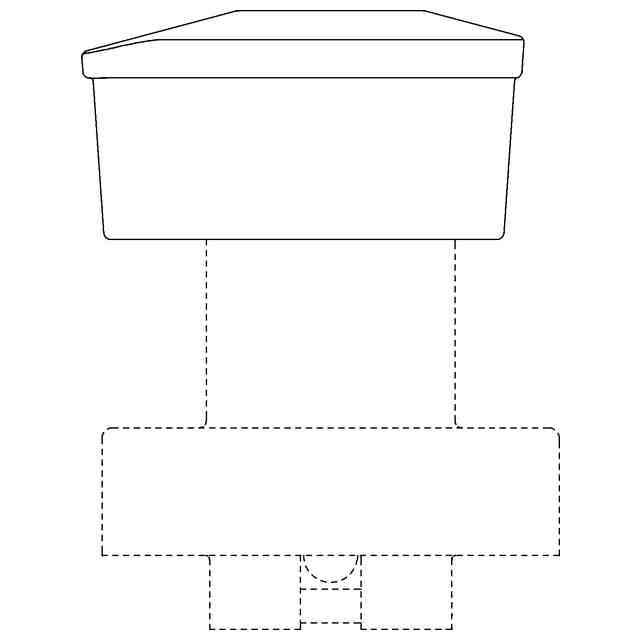

意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。断面図を含めて意匠登録を受けようとする部分を特定している。

関連意匠
