意匠ウォッチ

発行日2024-10-10
公報種別意匠公報(S)
登録番号1781992
登録日2024-10-02
意匠に係る物品着脱式締結具
意匠分類M3-000(ねじ、くぎ、開閉金物、係止具等)
出願番号2024003904
出願日2024-02-27
意匠権者株式会社ナベヤ
代理人個人,個人

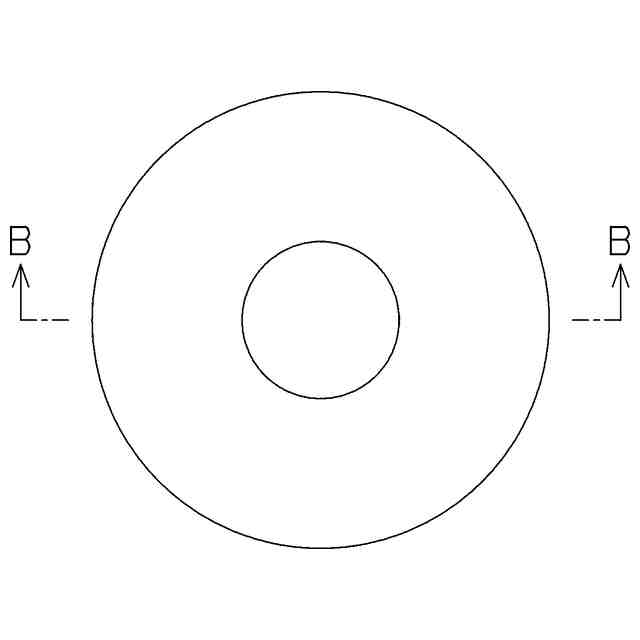

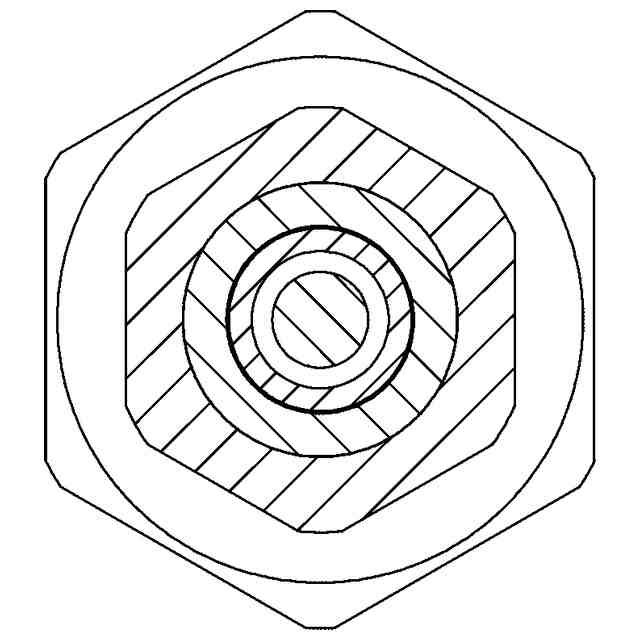

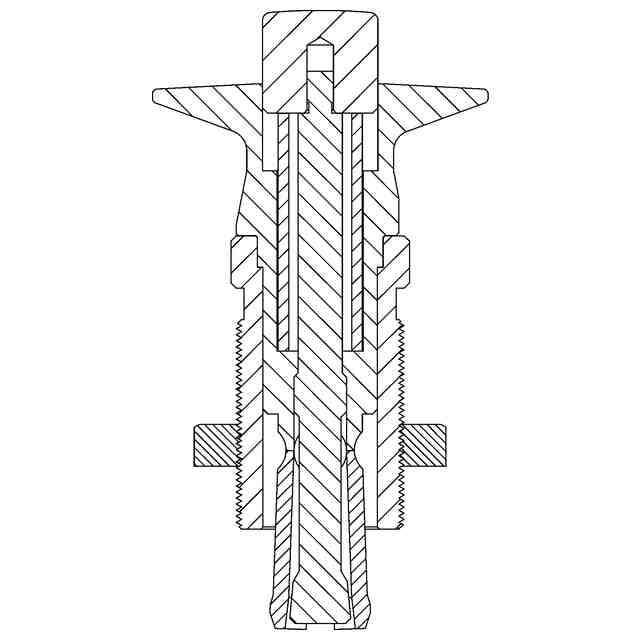

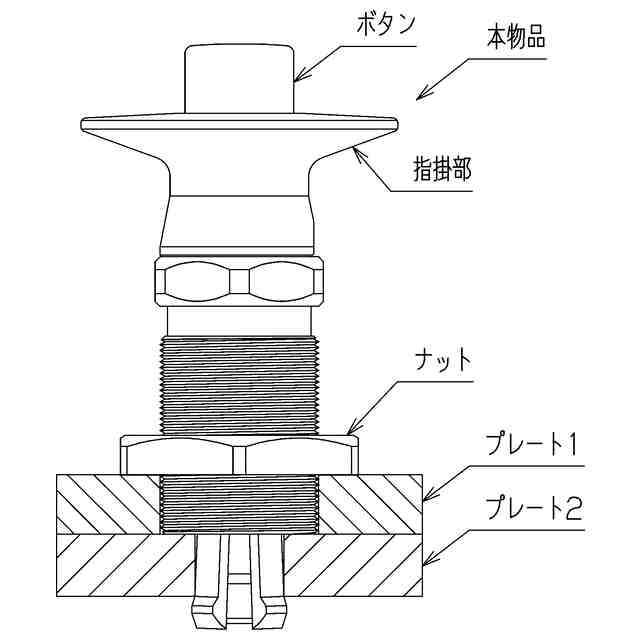

意匠に係る物品の説明本物品は、工作機械や点検ボックス等の構成材となるプレート等を締結するために使用される着脱式締結具である。使用状態を示す参考図に示すように、プレート1に本物品を取り付け、プレート2に孔を設けた上で、ボタンを押しながら本物品を孔に挿入し、ボタンを放すことによりプレート同士を締結固定することができる。またボタンを押しながら本物品を孔から離脱させることで、プレート同士の締結を解除することができる。本願意匠においては、指掛部をテーパー面で形成し、さらにその下部をくびれさせることで指掛面を広く確保し、指馴染みのよい面形状としているため、着脱操作がしやすくなっている。またA-A断面図に示すように、略多角形状部を設けることにより、プレートに本物品を取り付ける際に360度どの方向からも工具を掛けることができる。なお、ナットは上下に動かすことができる。

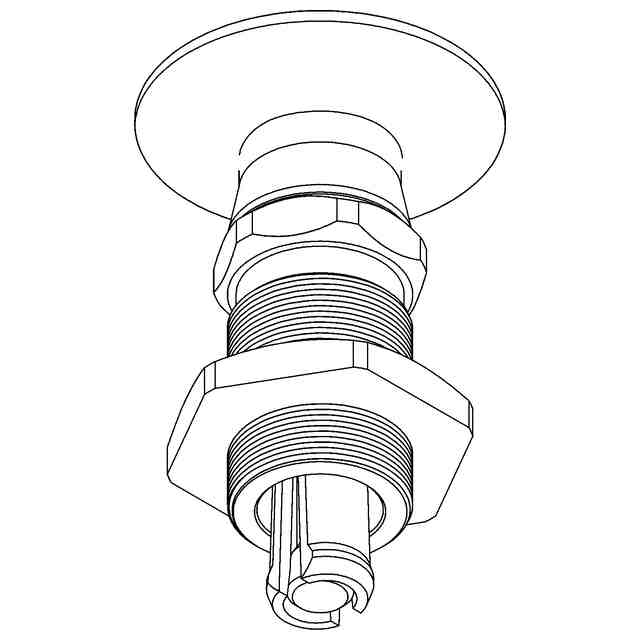

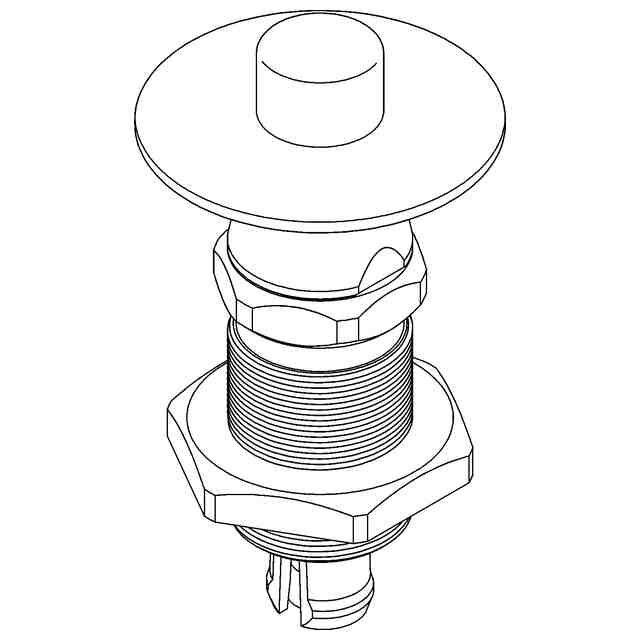

意匠の説明各斜視図に表れる途切れた線は、立体表面の形状を表すためのものである。

関連意匠
