意匠ウォッチ

発行日2024-10-10
公報種別意匠公報(S)
登録番号1781994
登録日2024-10-02
意匠に係る物品着脱式締結具用受具
意匠分類M3-000(ねじ、くぎ、開閉金物、係止具等)
出願番号2024003906
出願日2024-02-27
意匠権者株式会社ナベヤ
代理人個人,個人

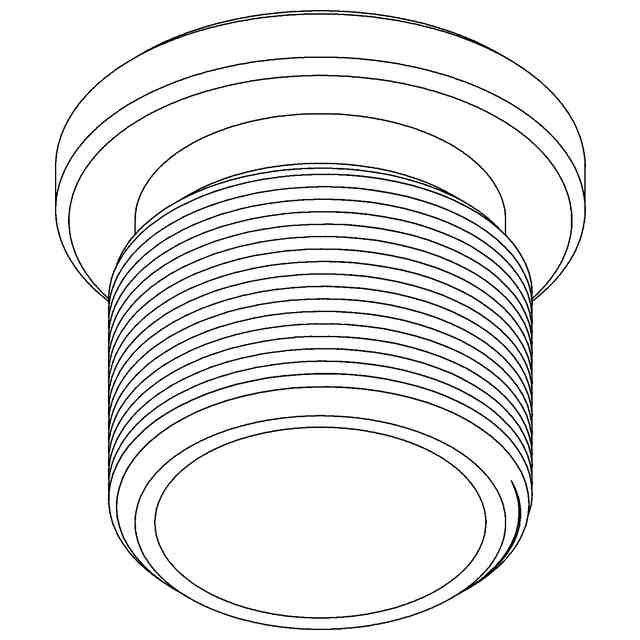

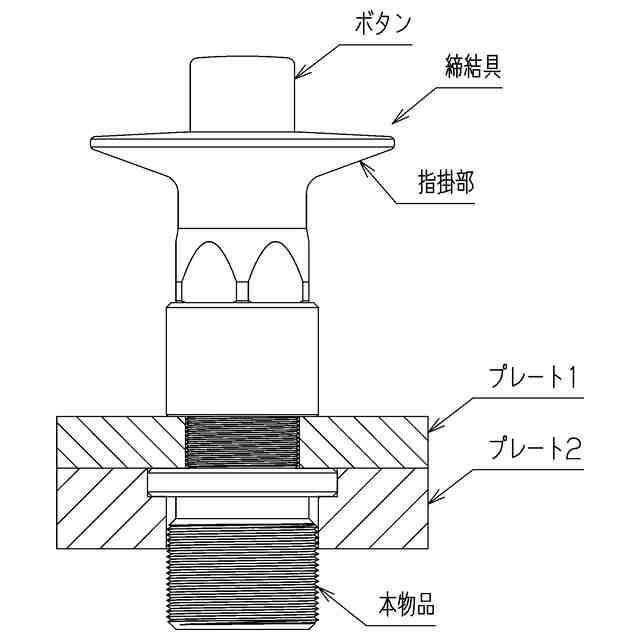

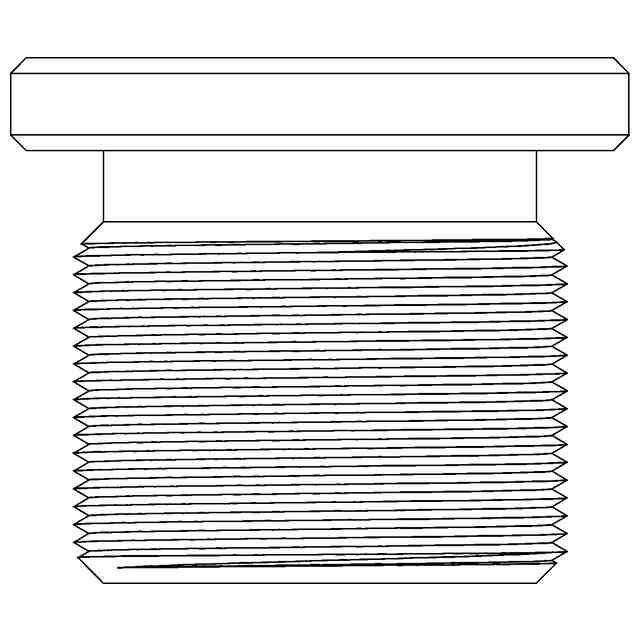

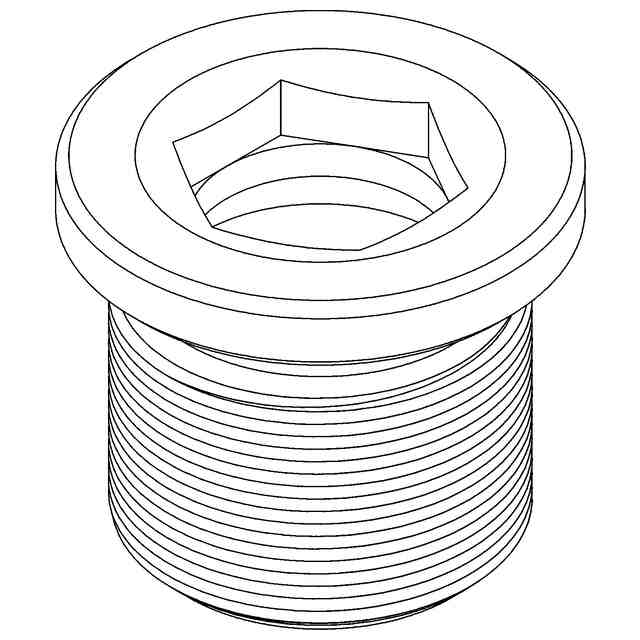

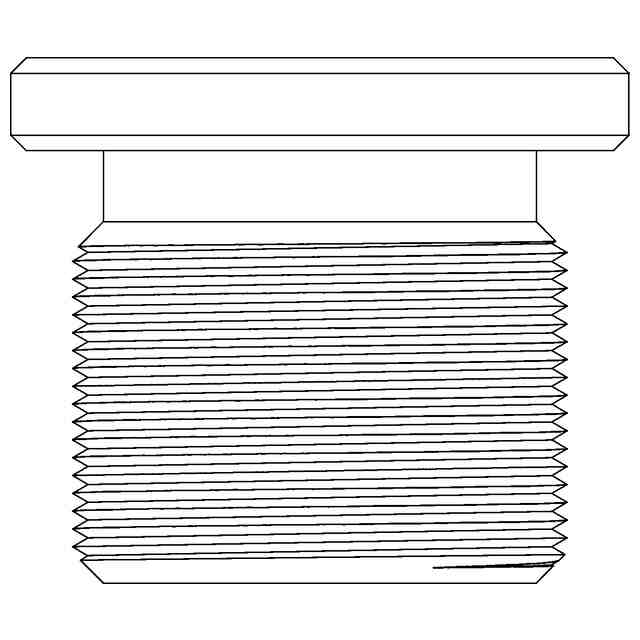

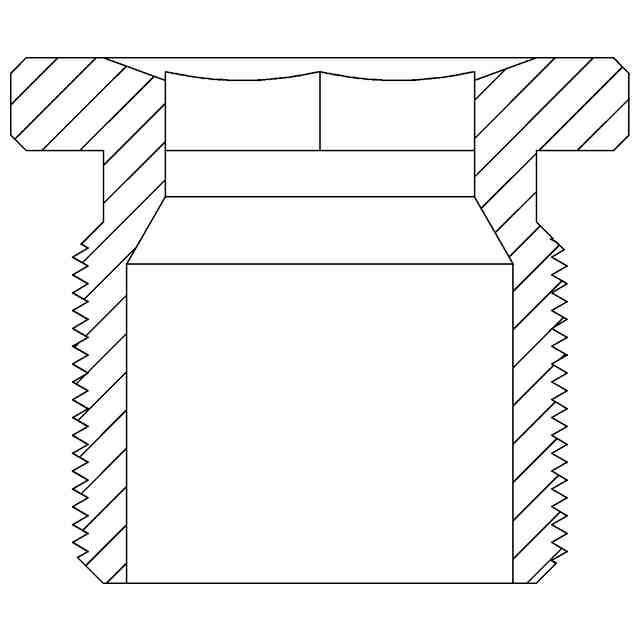

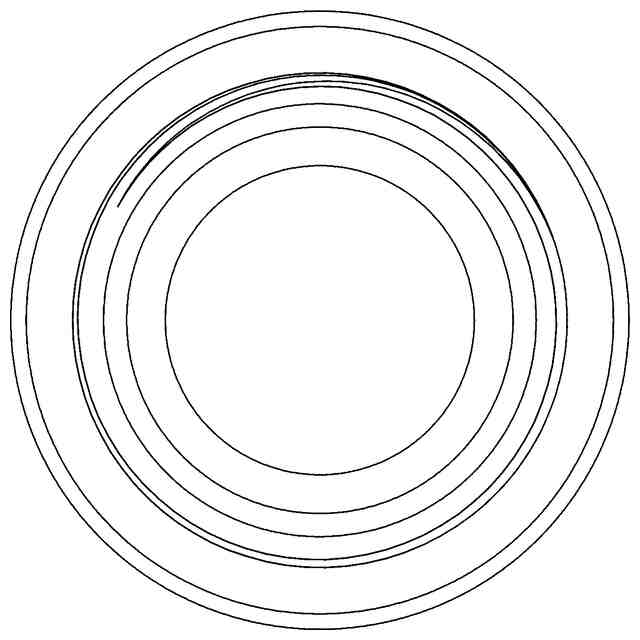

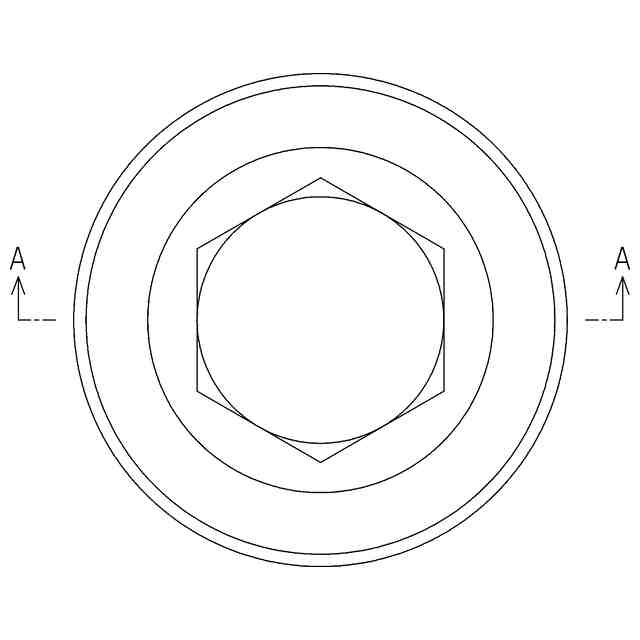

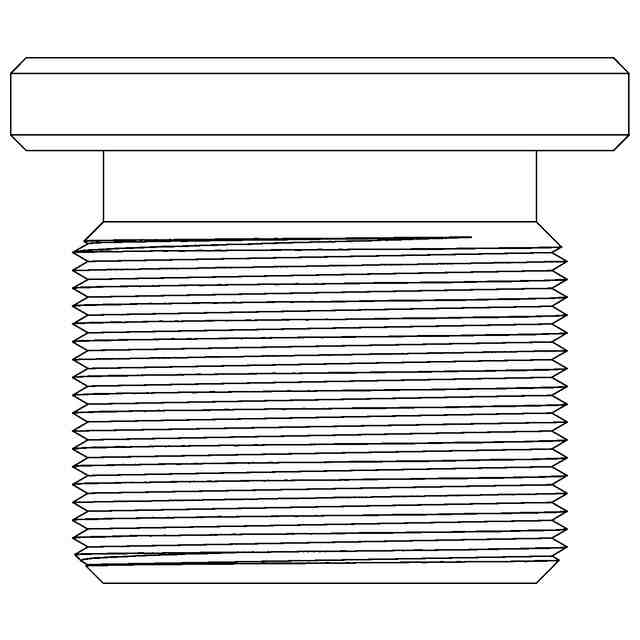

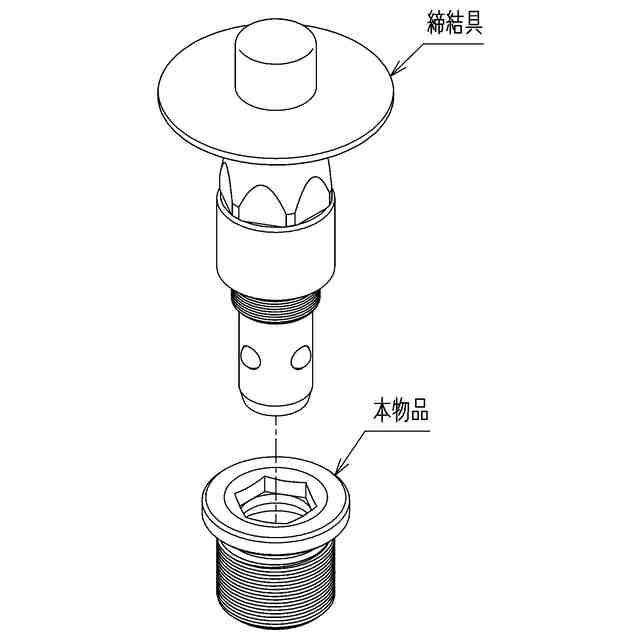

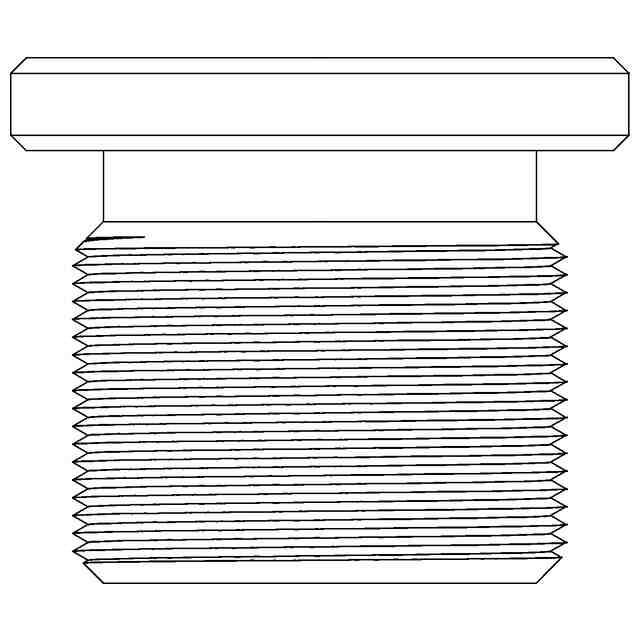

意匠に係る物品の説明本物品は、工作機械や点検ボックス等の構成材となるプレート等を締結するために使用される着脱式締結具用受具である。使用状態を示す参考図1及び2に示すように、本物品は締結具と対で使用されるものである。プレート1及びプレート2に、締結具と本物品をそれぞれ取り付けた上で、ボタンを押しながら締結具を本物品に挿入し、ボタンを放すことによりプレート同士を締結固定することができる。またボタンを押しながら締結具を本物品から離脱させることで、プレート同士の締結を解除することができる。本願意匠においては、上面の締結具挿入部の周囲に擂鉢状の凹部を形成することにより、締結具を挿入しやすくなっている。またその下部に略多角形状部を設けることにより、プレートに本物品を取り付ける際に専用工具を必要とせず、レンチ等の汎用工具を用いることができる。
意匠の説明

関連意匠
