発行日2024-09-30
公報種別意匠公報(S)
登録番号1781035
登録日2024-09-19
意匠に係る物品3辺可変製箱機
意匠分類K0-000(K1～K9に属さないその他の産業用機械器具)
出願番号2024012900
出願日2024-06-25
意匠権者三菱重工機械システム株式会社
代理人弁理士法人大場国際特許事務所

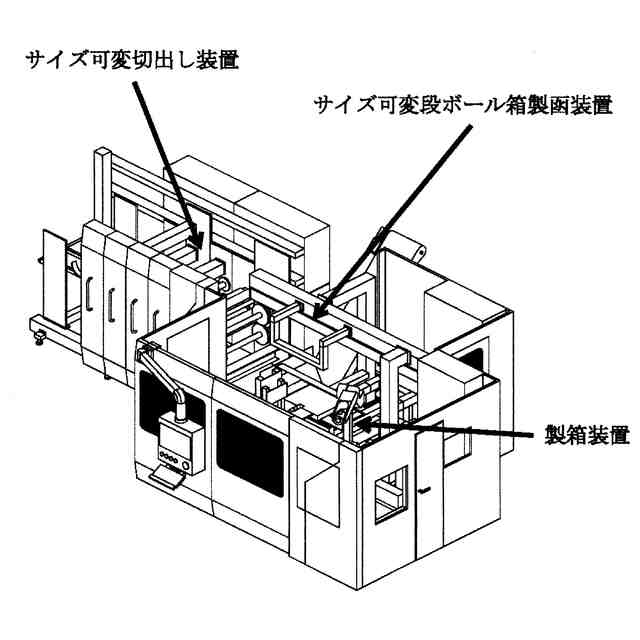

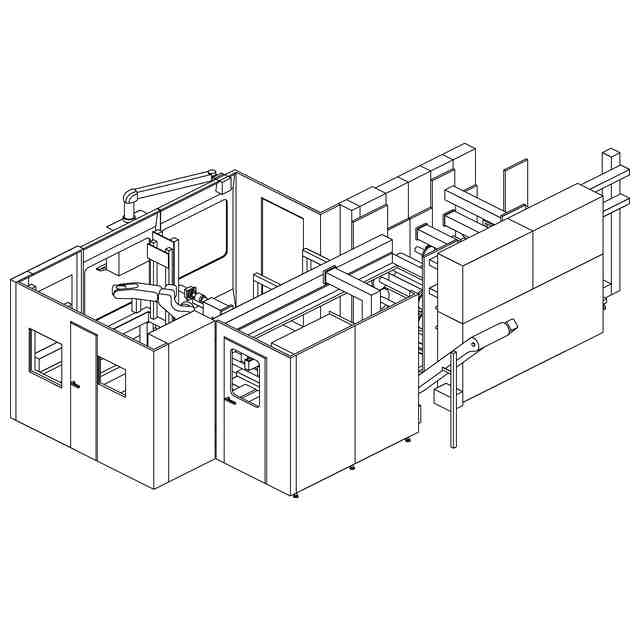

意匠に係る物品の説明本物品は、1品毎に縦横高さの三辺のそれぞれの長さが異なる段ボール箱を生産できる製箱機である。本物品は、「各部の名称及び透光性部を示す参考図」に示されるように、連続したシートから段ボールシートの切出しサイズを変更可能なサイズ可変切出し装置と、シート切出し装置により切り出された種々のサイズの段ボールシートを折り畳みおよび糊付けをするサイズ可変段ボール箱製函装置と、サイズ可変段ボール箱製函装置に折り畳まれた段ボールを箱状に組み立てる製箱装置と、を組み合わせた製箱機である。本物品は、3つの装置を一体化したコンパクトなレイアウトとし、3つの装置をカバーで覆い、カバーの外側から見えるそれぞれの装置の機械要素を最小限とすることで、統一感のある外観とした。
意匠の説明「各部の名称及び透光性部を示す参考図」において、黒塗りを施した部分は透明である。

関連意匠
