発行日2024-11-12
公報種別意匠公報(S)
登録番号1784291
登録日2024-11-01
意匠に係る物品冷水筒
意匠分類C5-3100(飲食用容器又は調理用容器)
出願番号2023026421
出願日2023-12-20
意匠権者株式会社小久保工業所
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、内部に貯留した飲料水などを冷蔵庫などに収納しておく冷水筒であって、上方に開口する略矩形状の開口部を有する本体と、この本体の開口部を塞ぐ蓋体とを備えている。本物品の本体の開口部には、両短辺のうちの一方の短辺の中央を外方へ膨出させた注ぎ口が設けられている。本物品の蓋体は、本体の開口部の開口縁内側に摺接する略矩形環状の摺接片を有し、この摺接片にはその両短辺の中央をそれぞれ内方へ向かって円弧状に僅かに膨らませた膨らみ部が設けられている一方、本物品の本体の開口縁に対し上方から当接する蓋体の縁部にはその両短辺の中央先端をそれぞれ上方へ向かって円弧状に僅かに切り欠いた切欠部が設けられ、蓋体の短辺の向きがどちらであっても本体の開口部を塞くことができるようになっている。また、本物品の本体には、開口部の両長辺側においてその少し下側から下端に至る部位をそれぞれ内側に凹ませて持ち易くした凹部が設けられ、片手での持ち運びや庫内の出し入れが円滑に行えるようにしている。

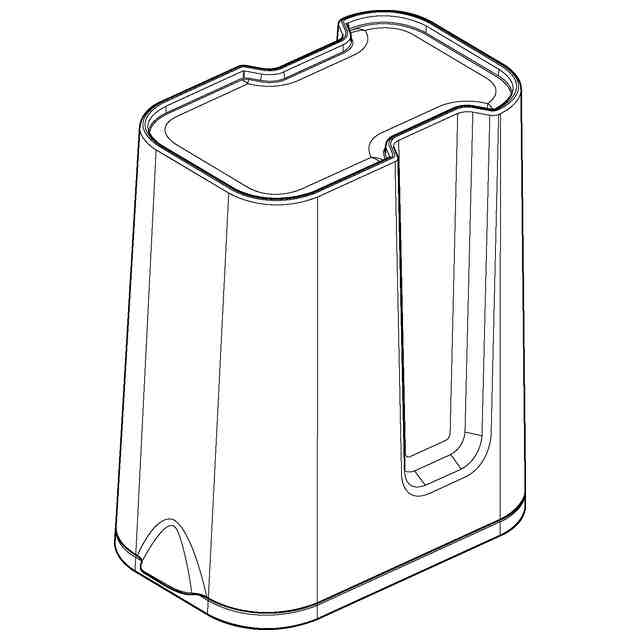

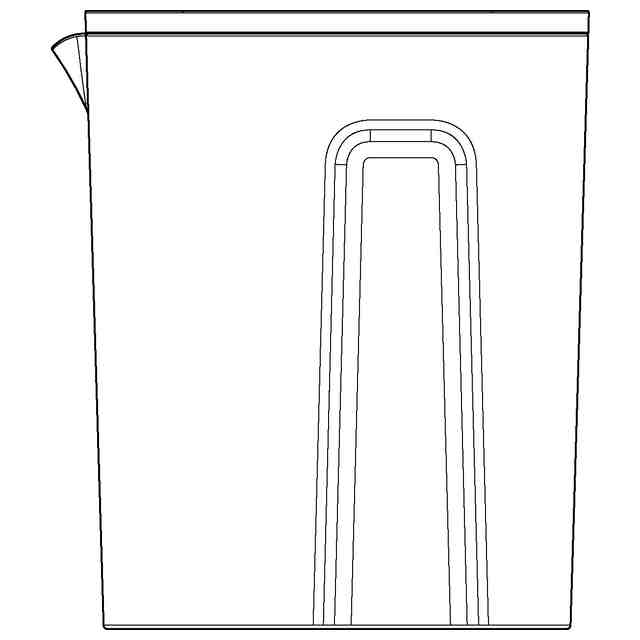

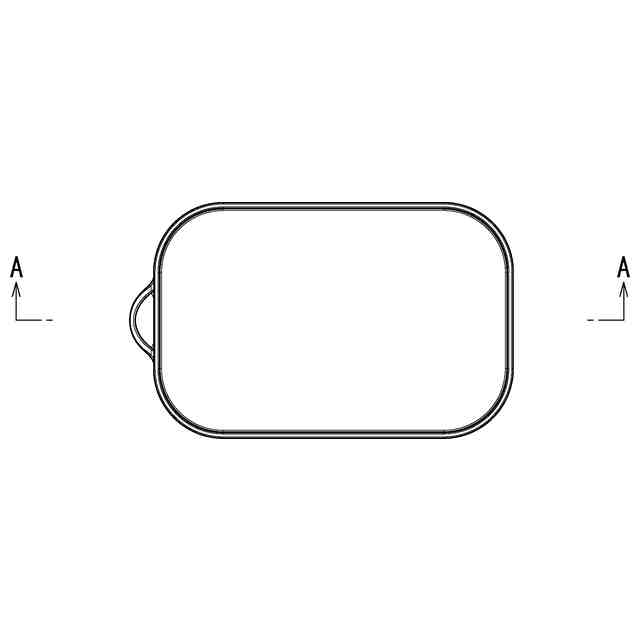

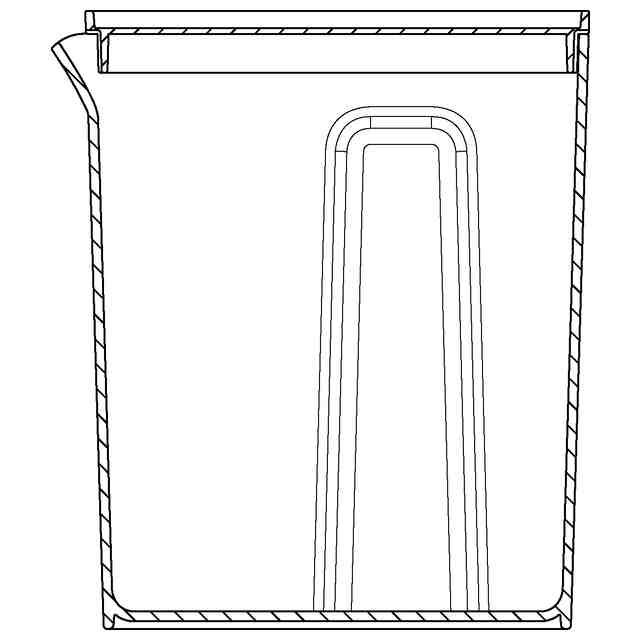

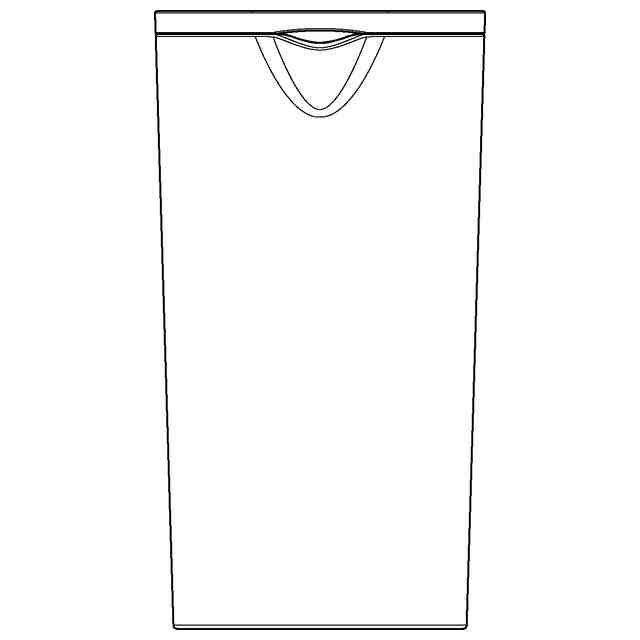

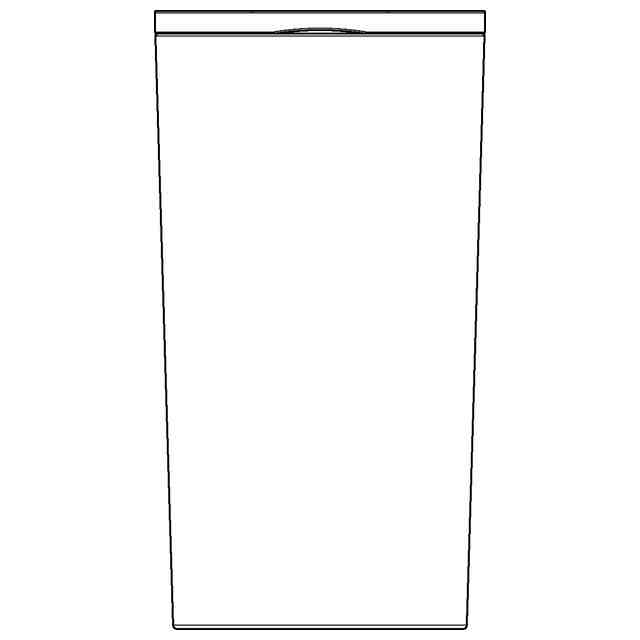

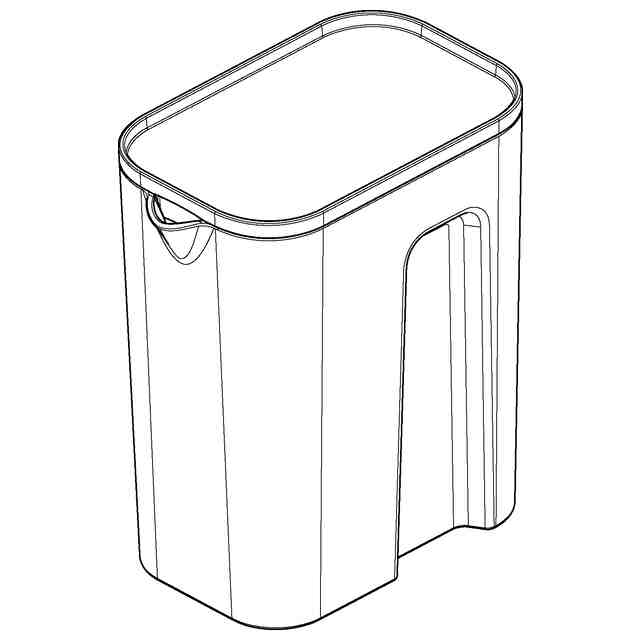

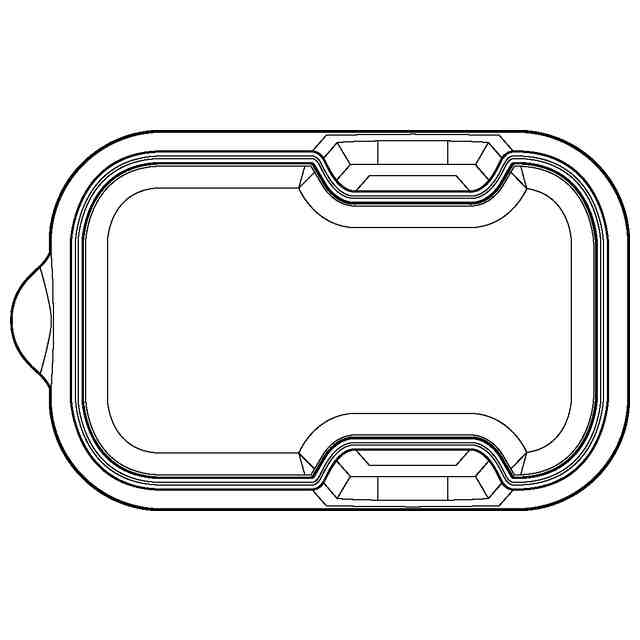

意匠の説明参考斜視図1は、斜め上方から視ている。参考斜視図2は、斜め下方から視ている。各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。

関連意匠
