発行日2024-12-27
公報種別意匠公報(S)
登録番号1788067
登録日2024-12-19
意匠に係る物品シートシャッタ用プルスイッチ
意匠分類H1-5300(基本的電気素子)
出願番号2024011219
出願日2024-06-03
意匠権者小松電機産業株式会社
代理人個人,個人

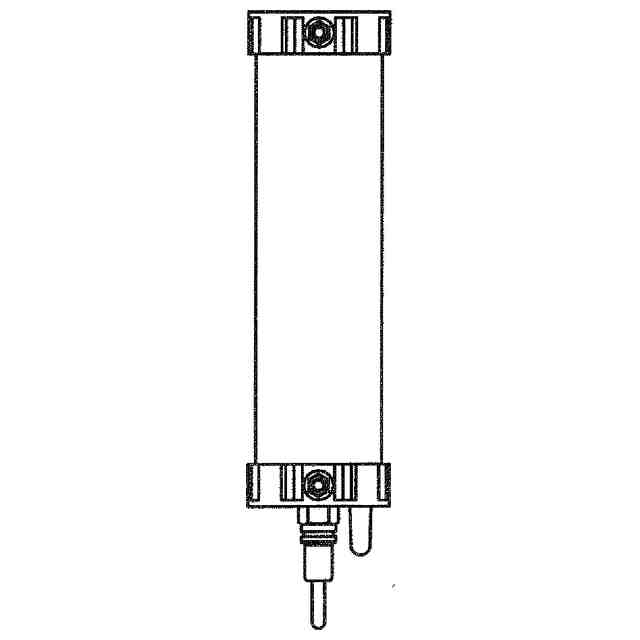

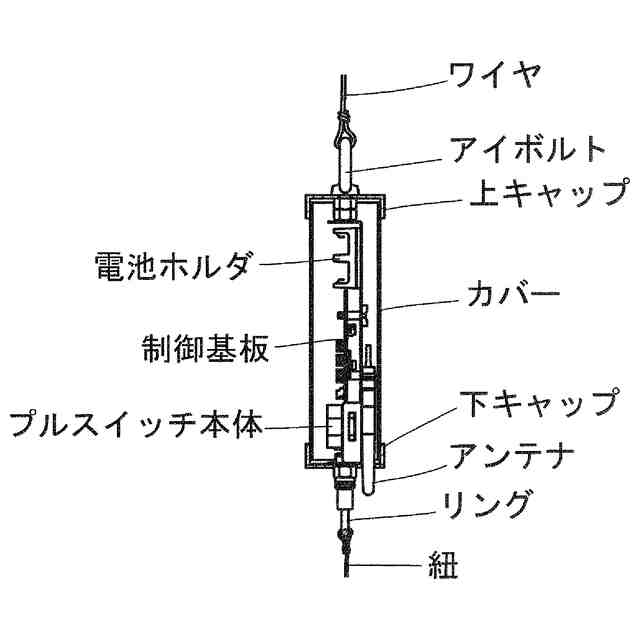

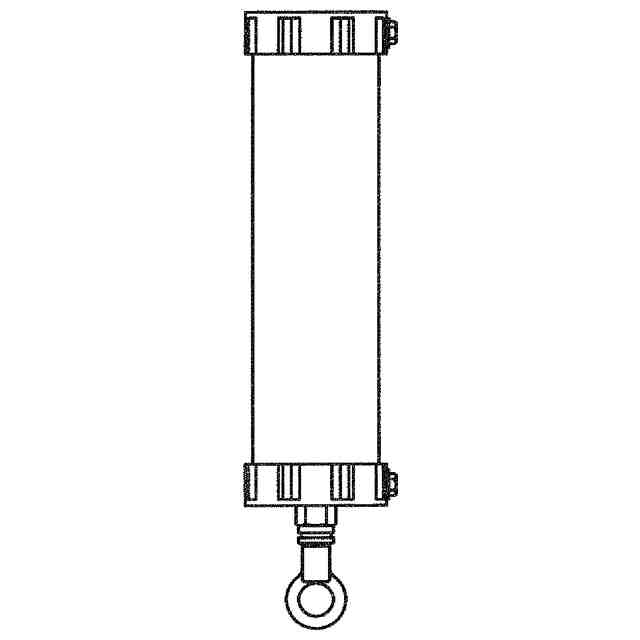

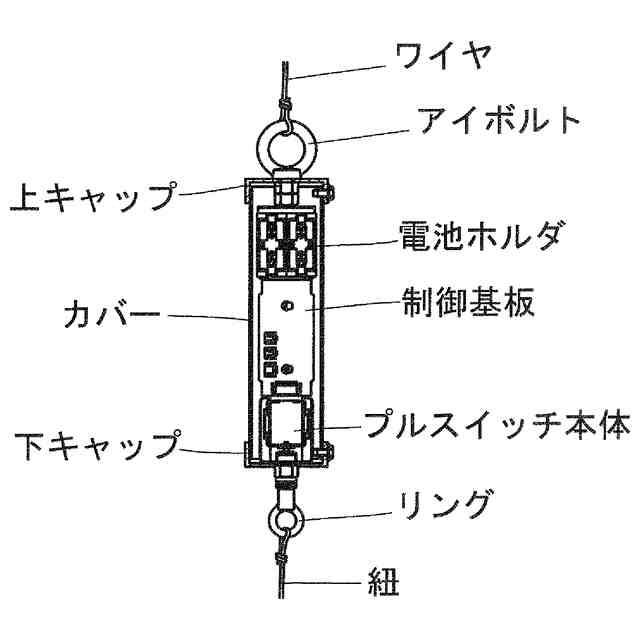

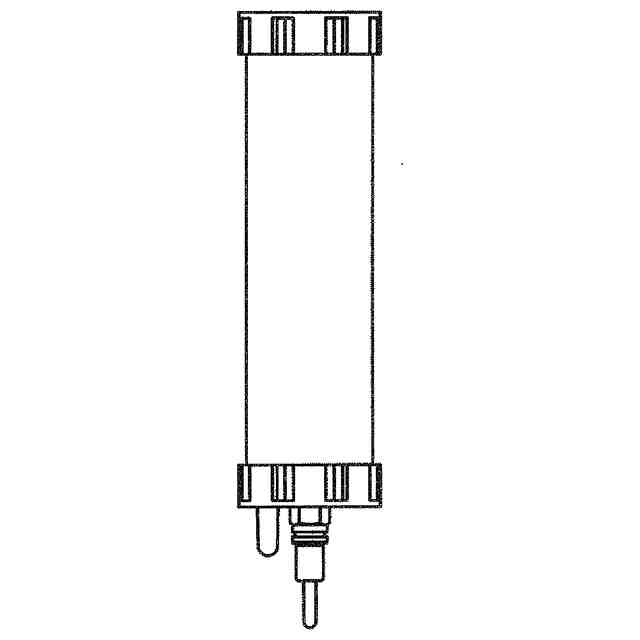

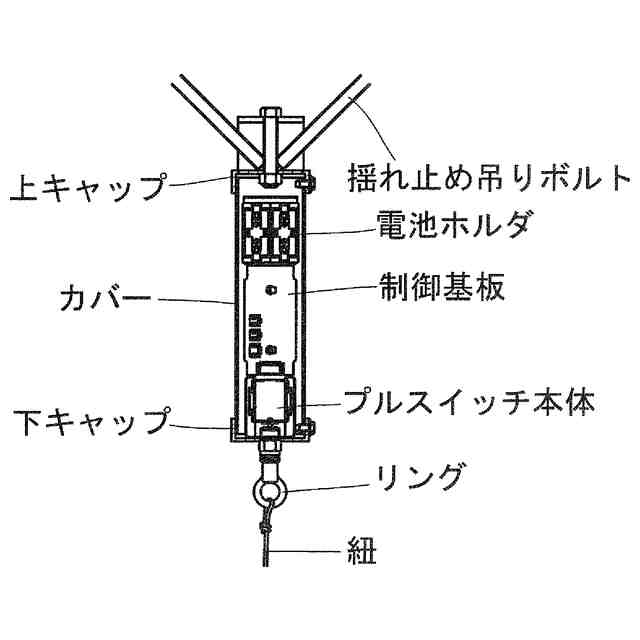

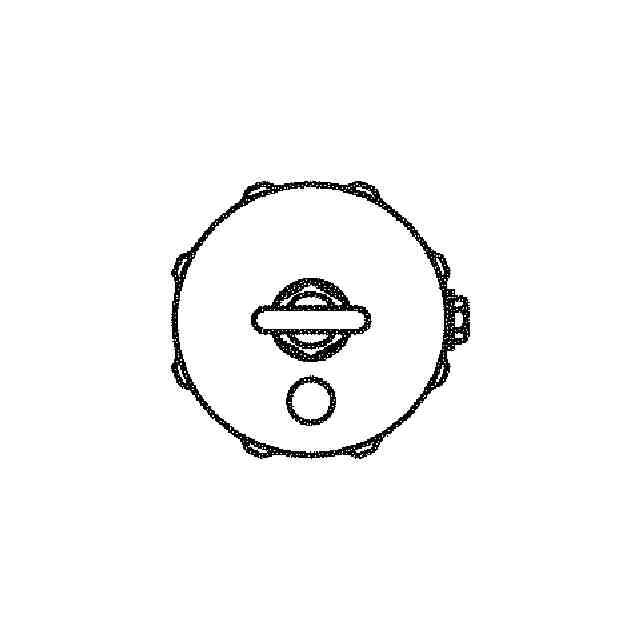

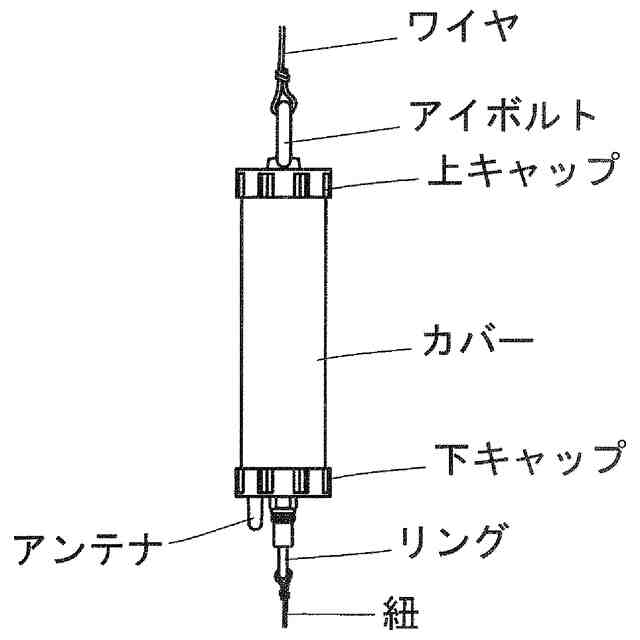

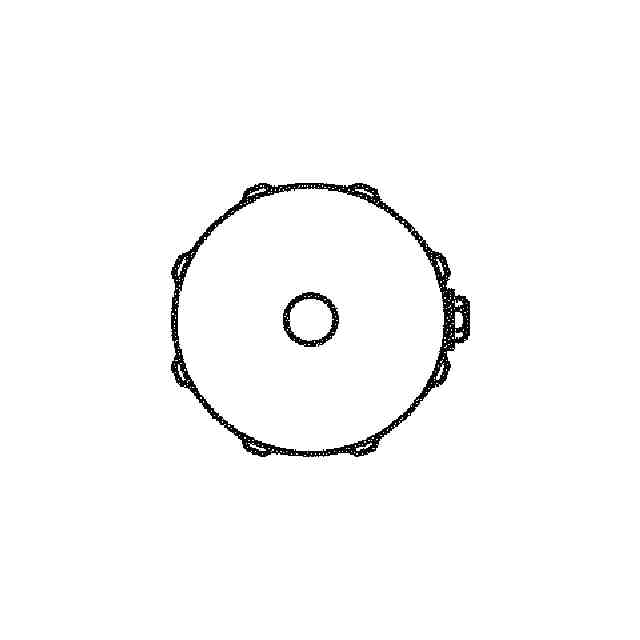

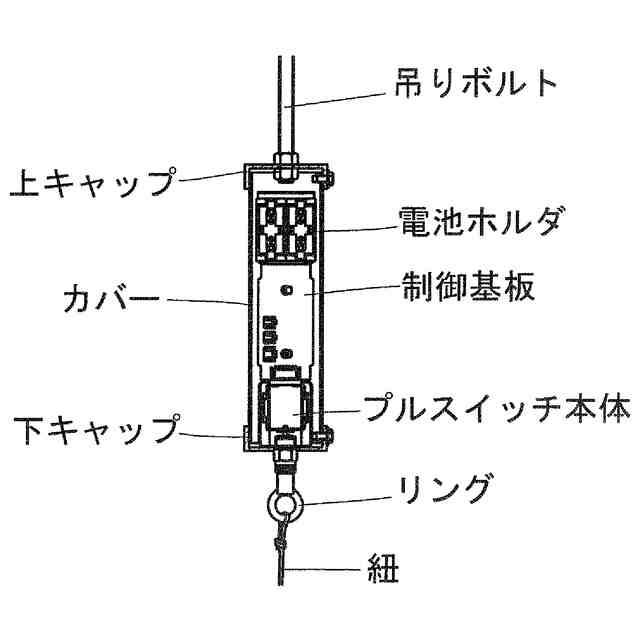

意匠に係る物品の説明本物品は、リングから垂れ下げた紐を引っ張ることで、シートシャッタの開閉を制御するシートシャッタ用プルスイッチである。アイボルトで吊り下げた状態の参考正面図及びアイボルトで吊り下げた状態の参考左側面図に示すように、本物品の上キャップの上面の中央に形成された孔にアイボルトが固定されることで、天井固定部材、例えば天井梁から垂れ下がるワイヤに吊り下げられて配置される。吊りボルトで吊り下げた参考正面図に示すように、アイボルトに替えて天井梁から垂れ下がる吊りボルトが固定されて、吊り下げられていてもよい。揺れ防止吊りボルトで吊り下げた参考正面図に示すように、アイボルトに替えて天井梁から垂れ下がる吊りボルトが固定されて、吊り下げられていてもよい。カバーを鉛直に切断した状態の参考正面図、及びカバーを鉛直に切断した状態の参考右側面図に示すように、カバー内に上から電池ホルダ、制御基板、プルスイッチ本体が縦方向に並べて細幅に形成されており、制御基板は、無線通信基板と、スイッチ制御基板とが重なるように配置される。カバーを鉛直に切断した状態の参考正面図、及びカバーを鉛直に切断した状態の参考右側面図に示すように、カバーの下キャップからリングを下方に突出させており、当該リングには紐が結び付けられて吊り下げられる。また、カバーを鉛直に切断した状態の参考正面図、及びカバーを鉛直に切断した状態の参考右側面図に示すように、カバーの下キャップからアンテナを突出させている。そして、本物品の下方を通過する歩行者又はフォークリフトなどの運搬用車両の運転者が紐を引っ張ることで本物品のスイッチを作動させてシートシャッタの開閉を行う。本物品を使用する際には電池ホルダに充電池がはめ込まれて電気を供給する。本物品はシートシャッタへの開閉信号の送信をアンテナを介して無線通信で行い、電気の供給を内蔵充電池で行うことで、シートシャッタ作動制御用の外部のケーブル配線を不要としている。アイボルトで吊り下げられた状態の参考正面図、アイボルトで吊り下げられた状態の参考左側面図、カバーを鉛直に切断した状態の参考正面図、カバーを鉛直に切断した状態の参考右側面図、吊りボルトで吊り下げた参考正面図、及び揺れ防止吊りボルトで吊り下げた参考正面図における本物品の大きさは、図示の便宜上正面図において示した大きさと異なる。
意匠の説明

関連意匠
