意匠ウォッチ

発行日2025-09-12
公報種別意匠公報(S)
登録番号1808404
登録日2025-09-04
意匠に係る物品シートシャッターケースの骨組み
意匠分類L4-62690(建築用構成品)
出願番号2025002452
出願日2025-02-07
意匠権者小松電機産業株式会社
代理人個人,個人,個人

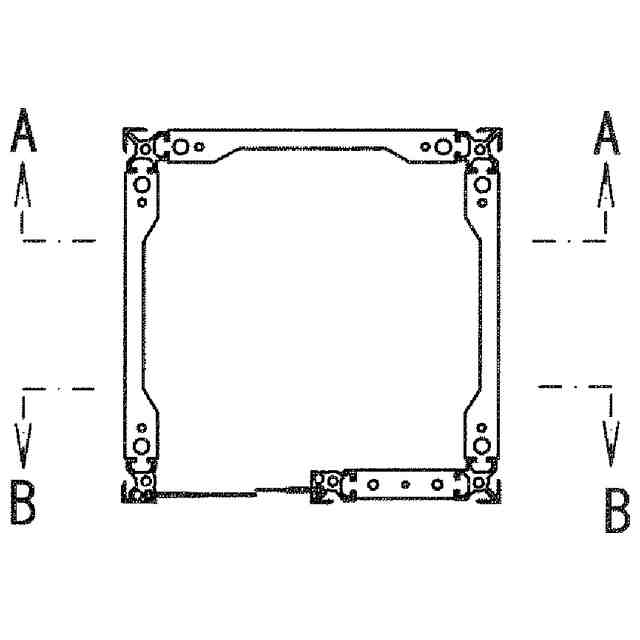

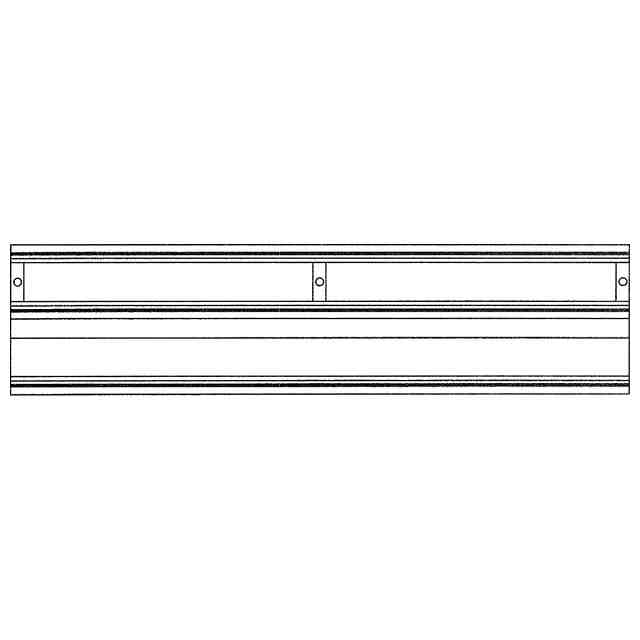

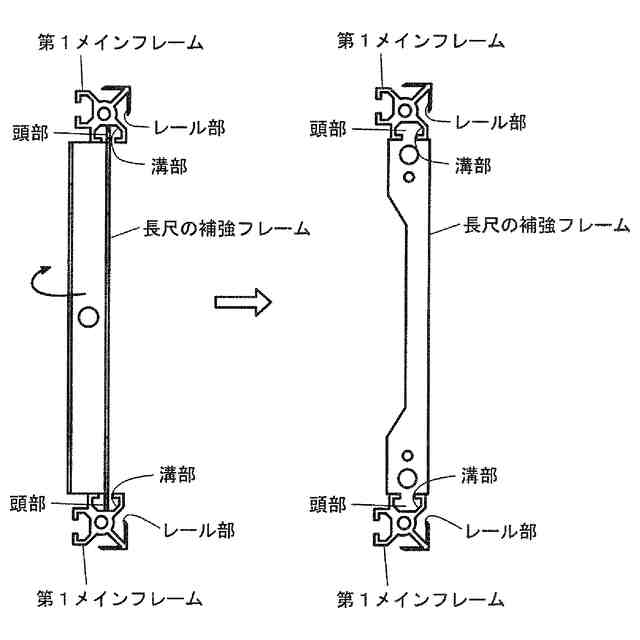

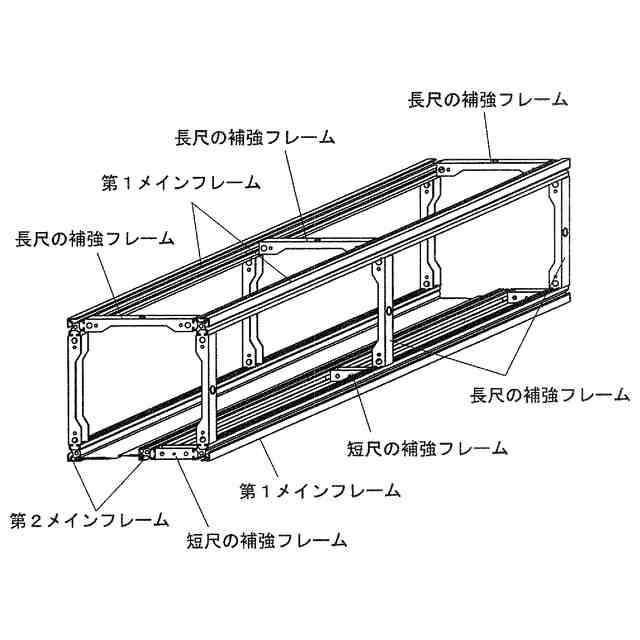

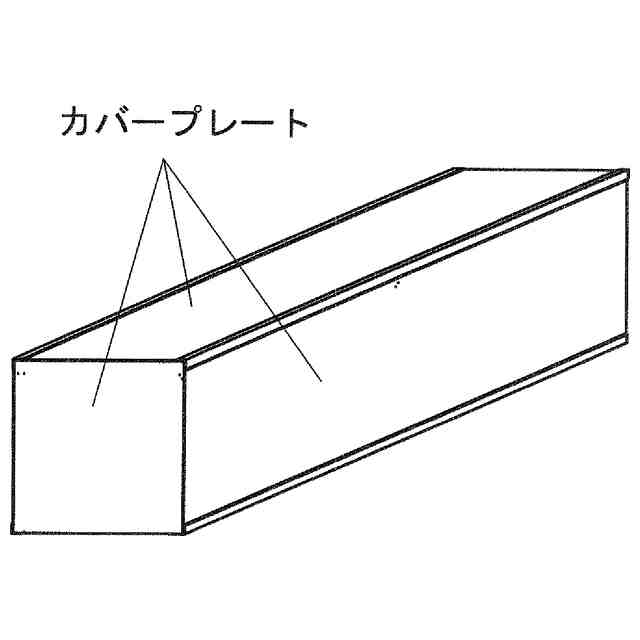

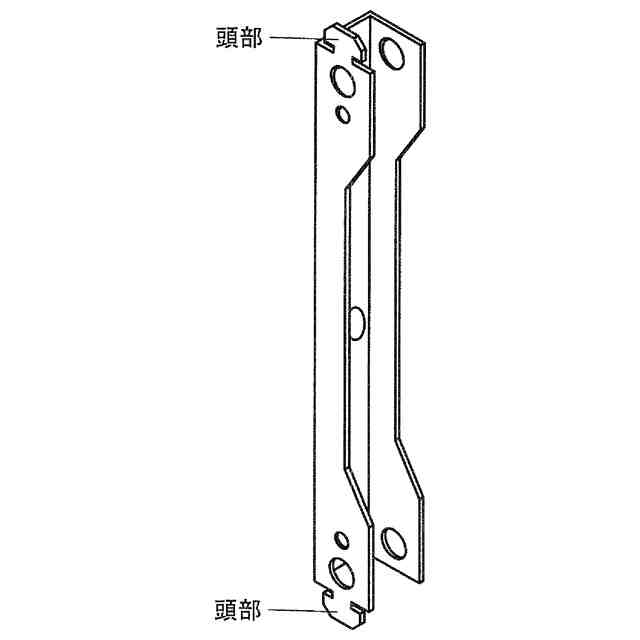

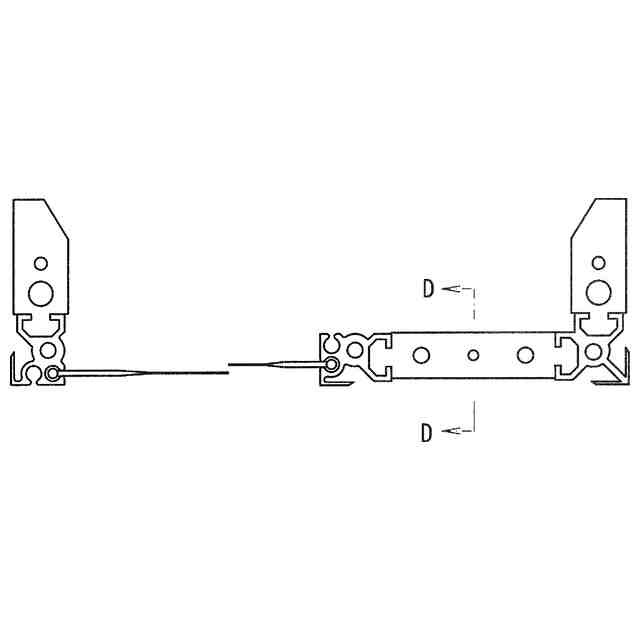

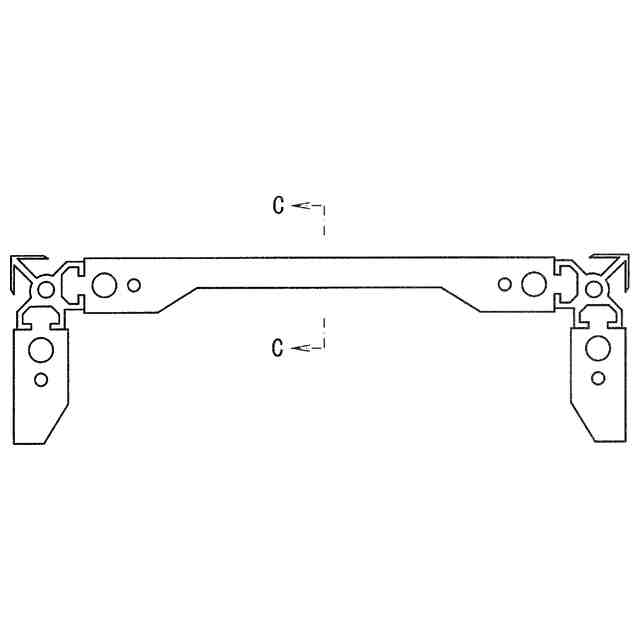

意匠に係る物品の説明本物品は、シートを昇降させて空間を繋げるまたは隔てるシートシャッターにおいて、ドラム及び当該ドラムに巻かれたシートを内包するシートシャッターケースの骨組みである。接続方法を示す参考図にあるように、長尺の補強フレームの頭部を第1メインフレームの溝部に入れ90度回転させることで、頭部と溝部との接触面が増え、隣接する第1メインフレーム同士を長尺の補強フレームで接続するものである。第2メインフレームや短尺の補強フレームも同様の接続方法で接続される。カバープレートを取り付けた参考斜視図にあるように、シートシャッターケースの骨組みの周囲には、第1メインフレーム及び第2メインフレームのレール部に嵌め込むようにして外面となるカバープレートが取り付けられる。

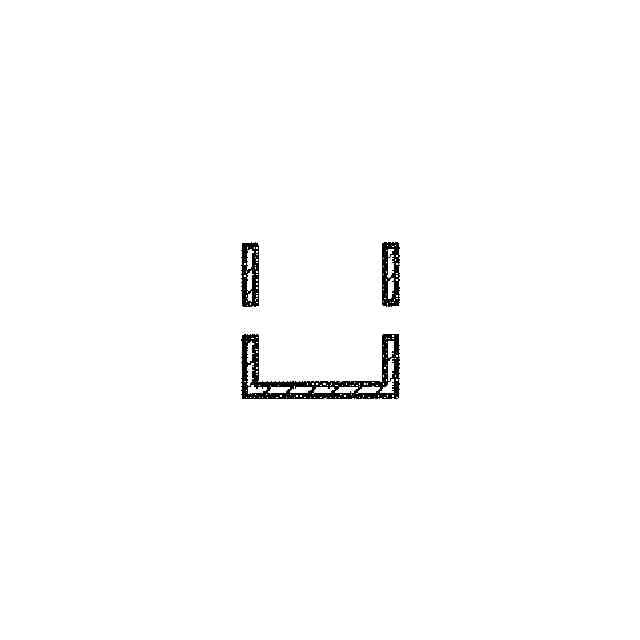

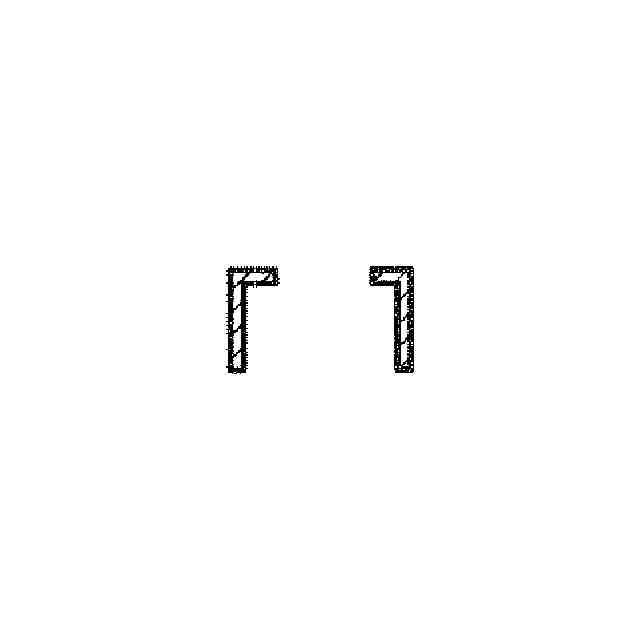

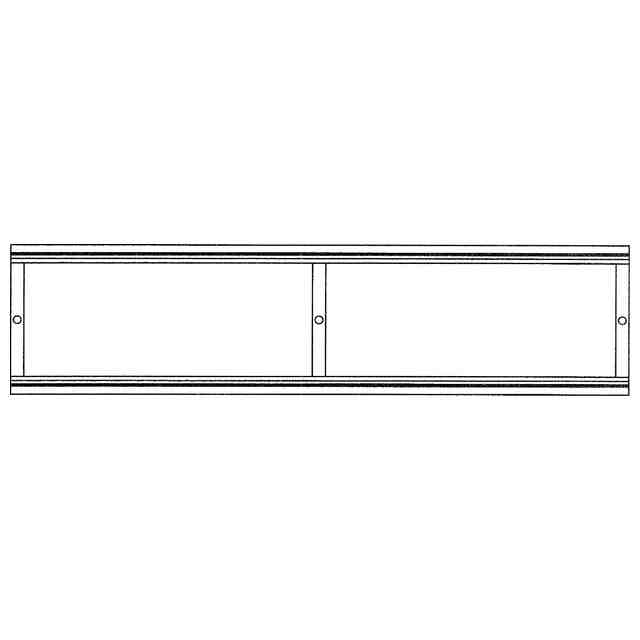

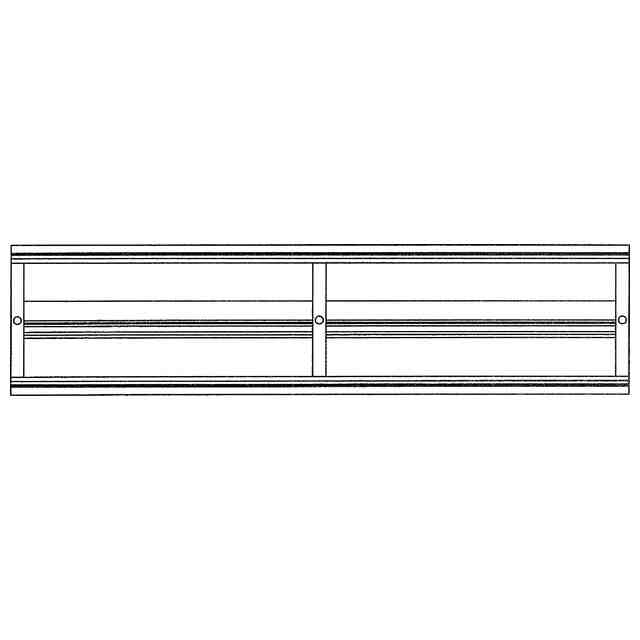

意匠の説明この意匠の正面図は背面図と同一につき、背面図を省略する。この意匠の左側面図は右側面図と対称につき、右側面図を省略する。

関連意匠
