発行日2025-04-07
公報種別意匠公報(S)
登録番号1795312
登録日2025-03-28
意匠に係る物品シートシャッタ用のリモートコントローラ
意匠分類H7-122(電子情報入出力機器)
出願番号2024011220
出願日2024-06-03
意匠権者小松電機産業株式会社
代理人個人,個人

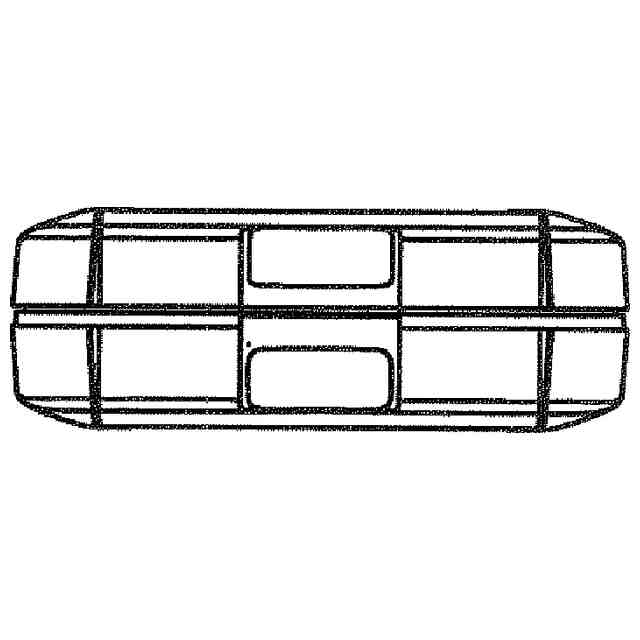

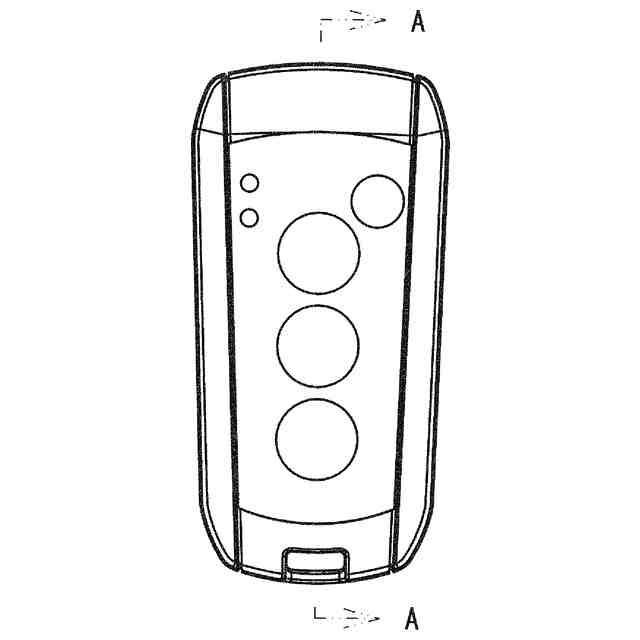

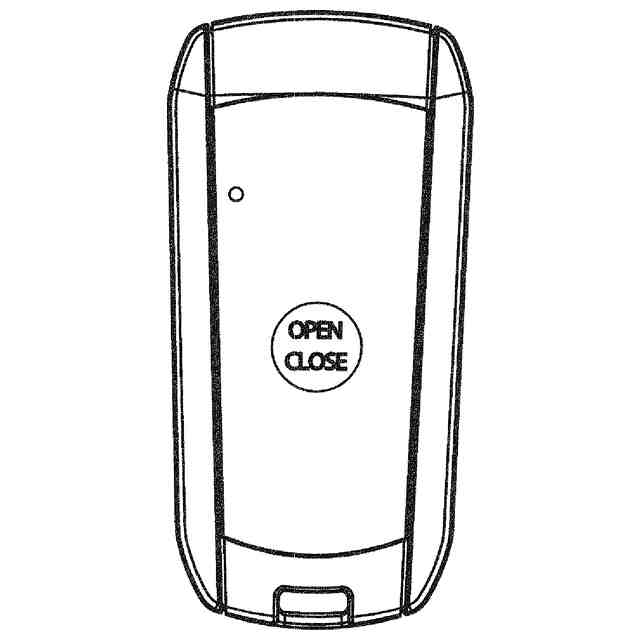

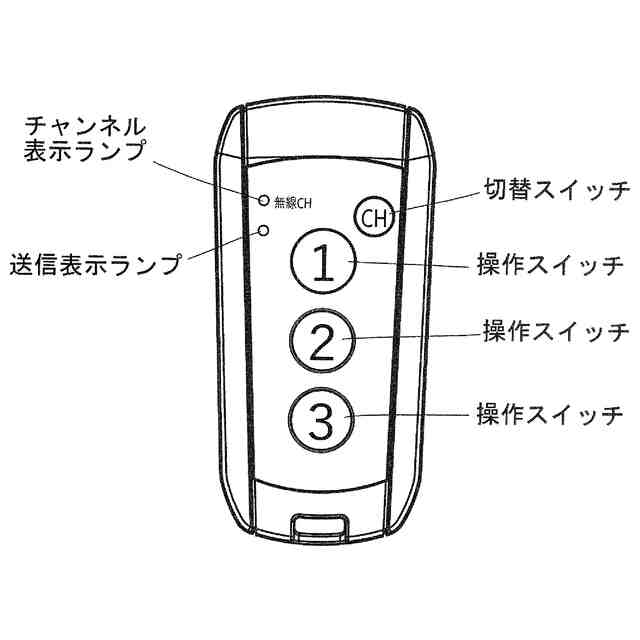

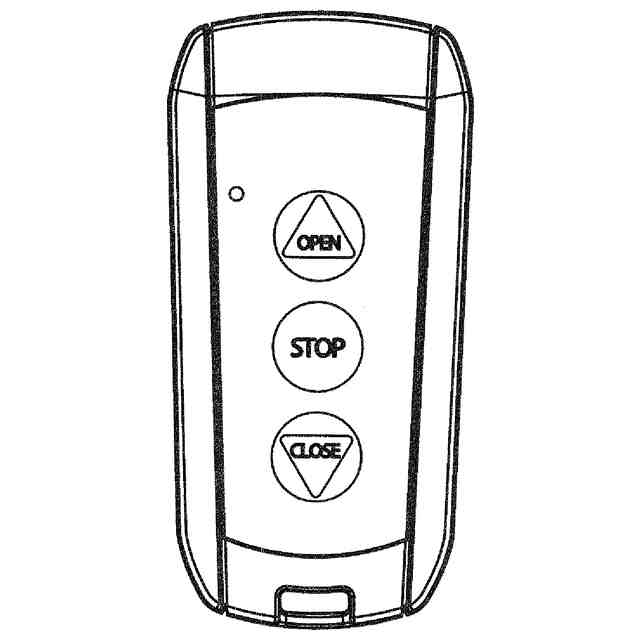

意匠に係る物品の説明本物品は、無線通信によりシートシャッタの開閉を制御するシートシャッタ用のリモートコントローラである。本物品の表面、裏面それぞれに3つの操作スイッチが設けられており、これらの操作スイッチに夫々異なるシートシャッタを割り当てることで、本物品は6台のシートシャッタを操作可能である。また、本物品の表面、裏面それぞれに1つの切替スイッチが設けられており、切替スイッチによって、3つの異なるチャンネルに切り替えることにより、操作スイッチに割り当てて操作可能となるシートシャッタの数を18台まで増やすことができるものである。本物品の表面、裏面それぞれには、切替スイッチで切り替えたチャンネルを表示するチャンネル表示ランプ及び本物品からシートシャッタにコマンドを送信中であることを示す送信表示ランプが上下に並べて設けられている。また、本物品の裏面には、左右の側縁近傍に6つのネジ孔が設けられて、表面を形成するカバーと、裏面を形成するカバーとを互いにネジ固定している。本物品は、表裏3点リモコンとして使用時の参考正面図、及び、表裏3点リモコンとして使用時の参考背面図に示すように、表面及び裏面にシールを張り付けることで、表裏それぞれを3つ以上のシートシャッタの操作に割り当てる表裏3点リモコンとして使用することができる。また、本物品は、1点リモコンとして使用時の参考正面図、及び、1点リモコンとして使用時の参考背面図に示すように、表面に1点リモコン用のシールを張り付け、裏面に操作スイッチを配置するスイッチ配置用の孔類を隠すシールを張り付けることで、1台のシートシャッタのみを操作する1点リモコンとして使用することができる。また、本物品は、別のシールを張り付けることで、表3点リモコンとして使用時の参考正面図、及び、裏1点リモコンとして使用時の参考背面図に示すように、表面に3点リモコン用のシールを張り付け、裏面に1点リモコン用のシールを張り付けることで、1台のシートシャッタの上昇・停止・下降をそれぞれ別の操作スイッチで操作する3点リモコンとして使用するとともに、1点リモコンとしても使用することもできる。

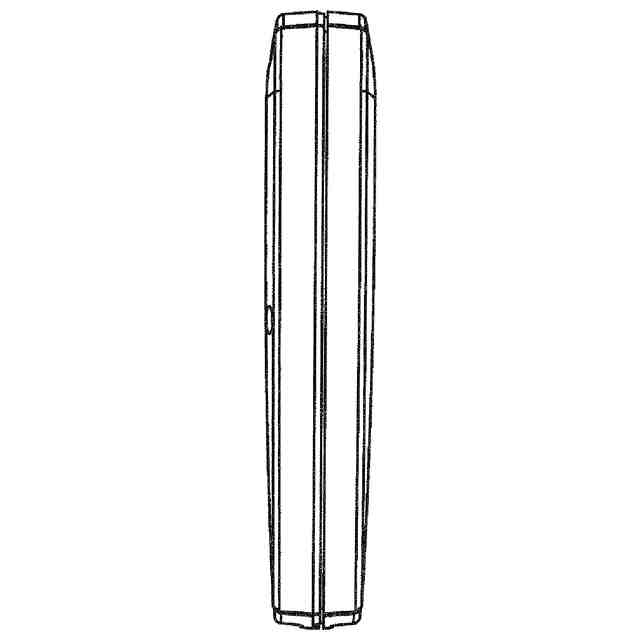

意匠の説明右側面図は左側面図と対称に表れる。

関連意匠
