発行日2025-05-14
公報種別意匠公報(S)
登録番号1798479
登録日2025-05-02
意匠に係る物品消泡用回転具
意匠分類K6-129(化学機械器具)
出願番号2024023061
出願日2024-11-07
意匠権者フルタ電機株式会社
代理人個人,個人,個人,個人

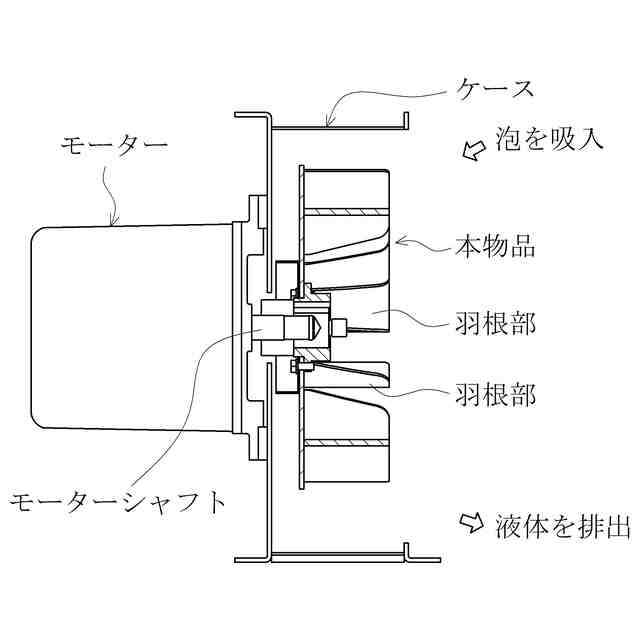

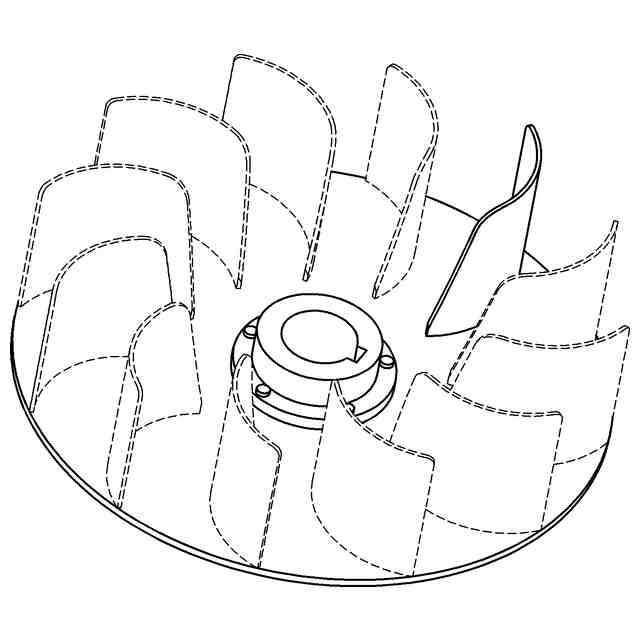

意匠に係る物品の説明本物品は、消泡用回転具であり、液面に浮かんでいる泡を除去するために使用される。本物品は、使用方法を説明する参考概略図に示す通り、モーターシャフトに取り付けられて回転し、回転中の本物品に、液面に浮かんでいる泡が送られる。そして、この泡は、回転中の本物品の羽根部により潰される。これにより、液面に浮かんでいる泡が除去される。なお、本物品は、液面に浮かんでいる泡を吸入する吸入口と、泡が潰された際に生ずる液体を排出する排出口とを備えたケースに収容されて、使用されてもよい。そして、この吸入口には、ダクトが取り付けられ、ダクトにより液面に浮かんでいる泡が吸入されて、その泡が本物品に送られてもよい。また、この泡としては、例えば、食品の洗浄排水槽の液面に浮かんでいる泡を挙げることができる。

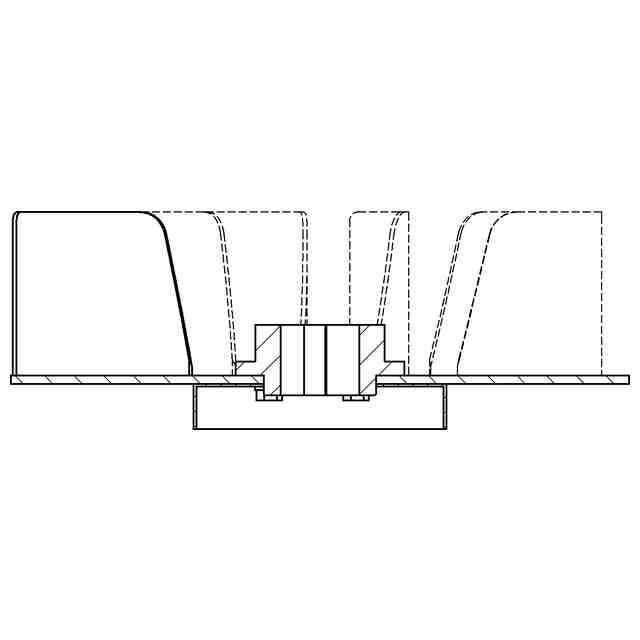

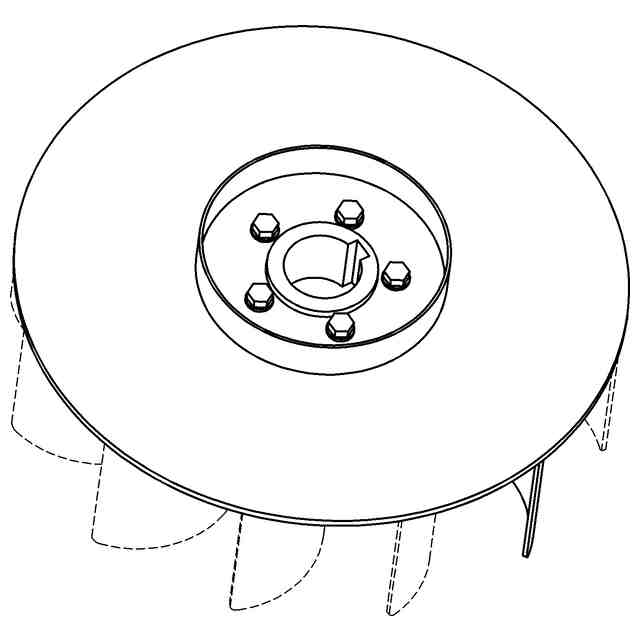

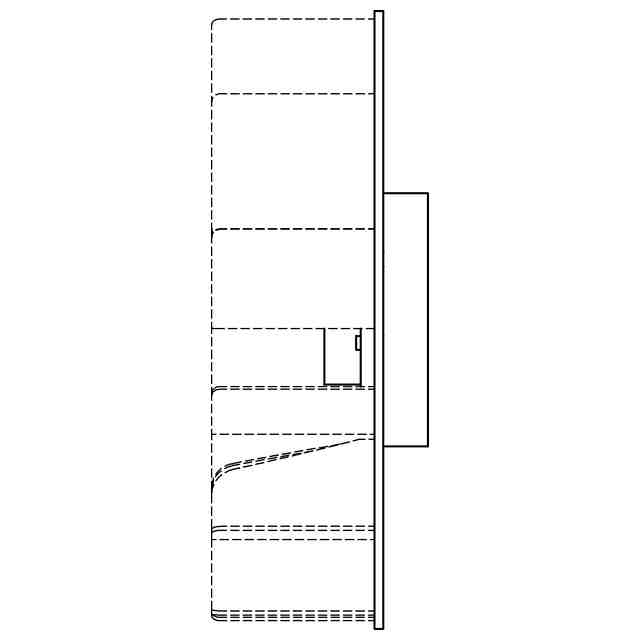

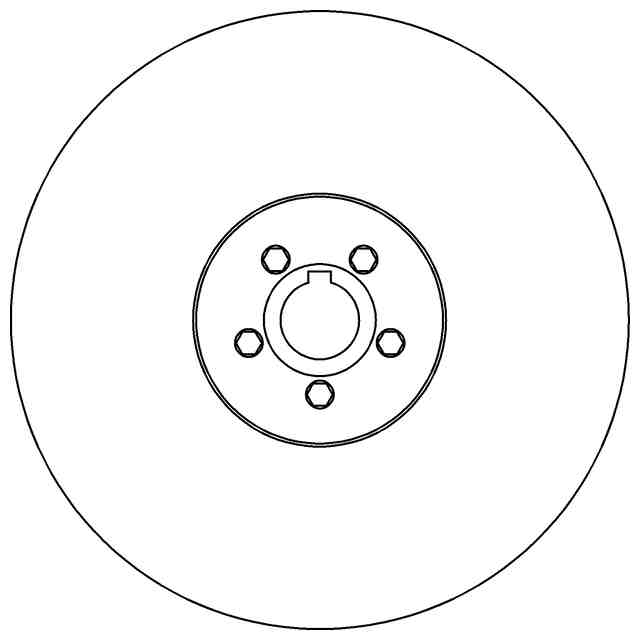

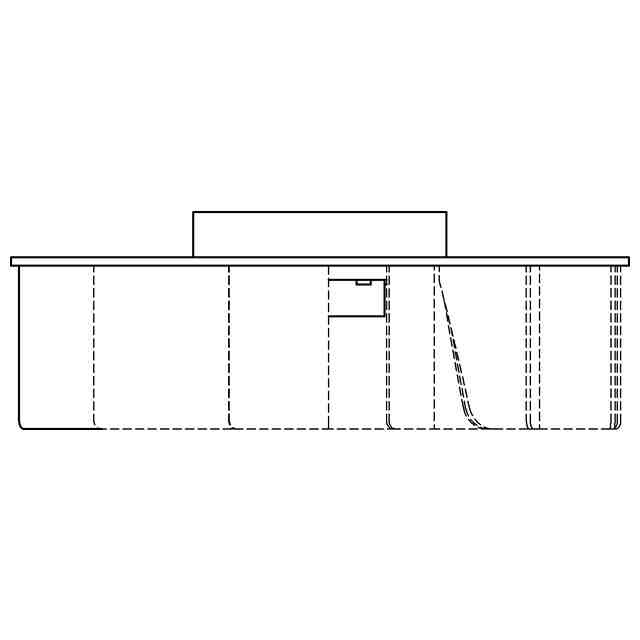

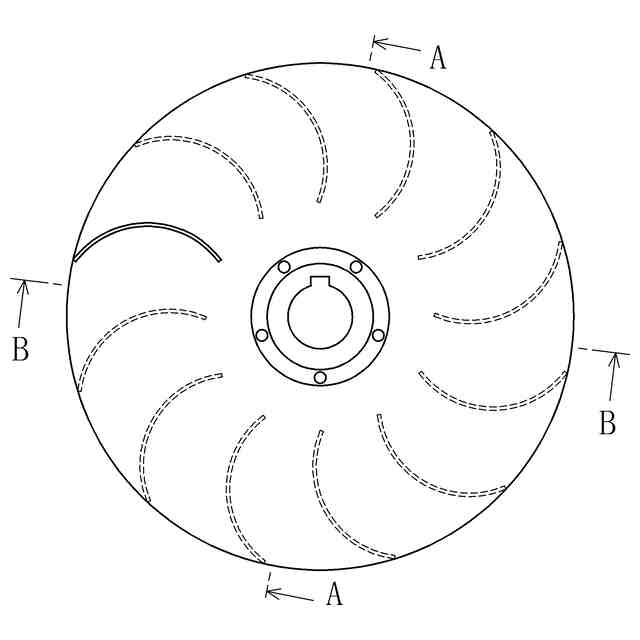

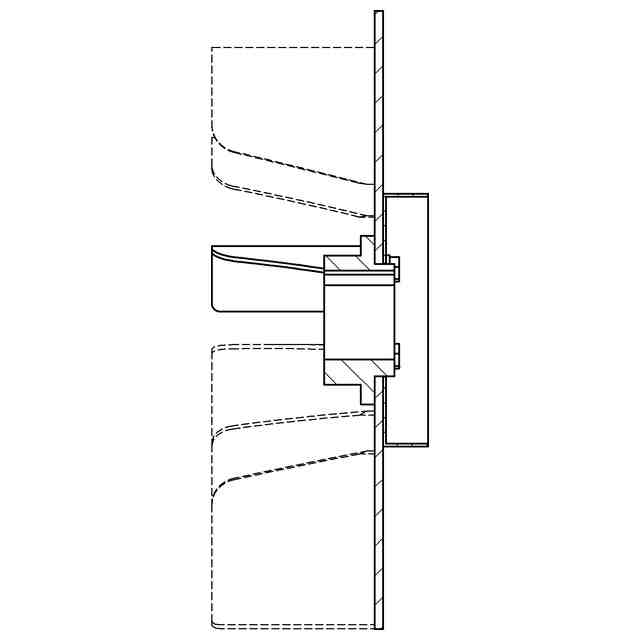

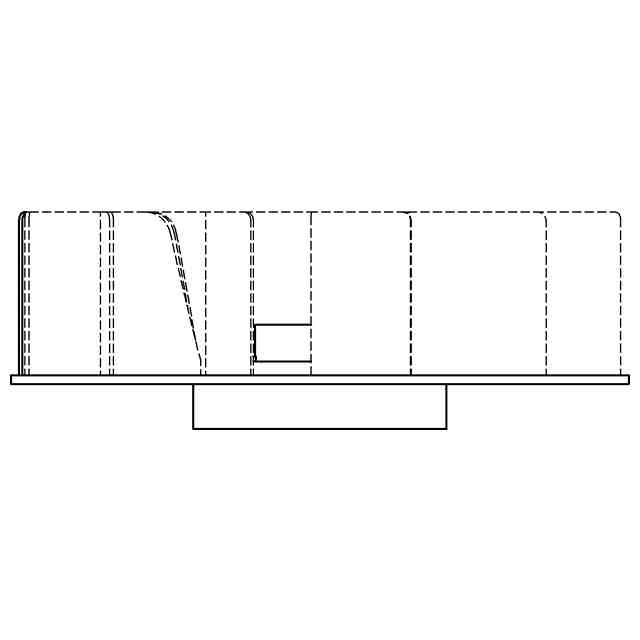

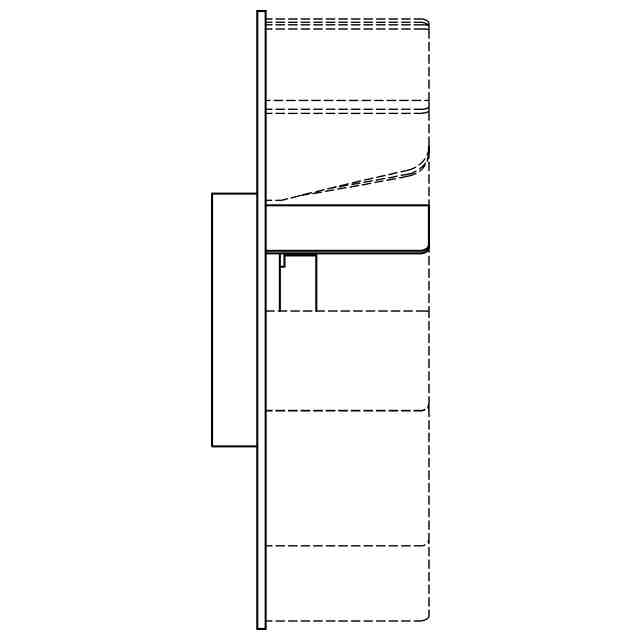

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。

関連意匠
