発行日2025-07-14
公報種別意匠公報(S)
登録番号1803511
登録日2025-07-04
意匠に係る物品仮囲いパネルの集積用架台
意匠分類L1-49(仮設工事用品)
出願番号2024019507
出願日2024-09-24
意匠権者株式会社JTC
代理人個人

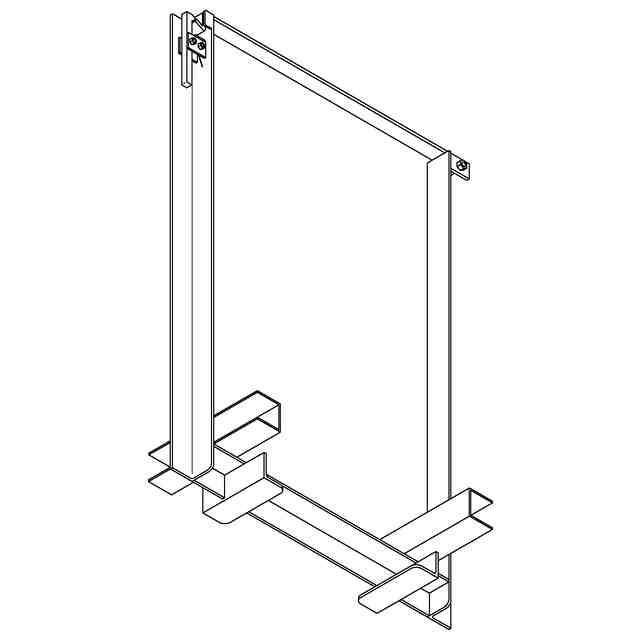

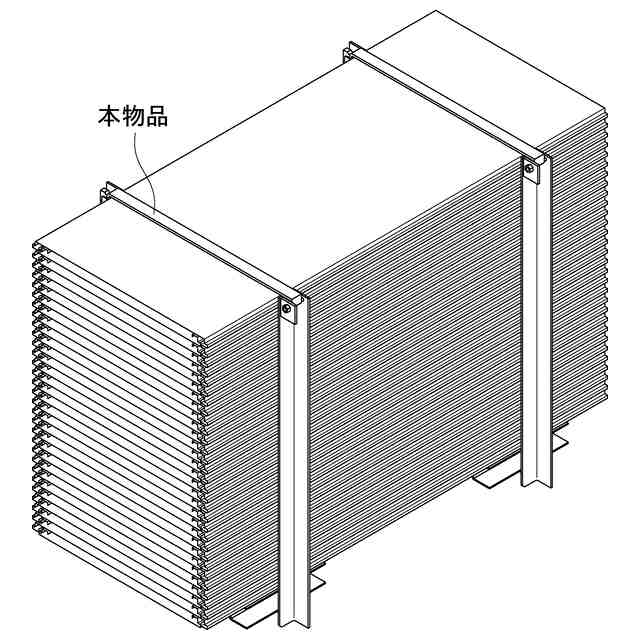

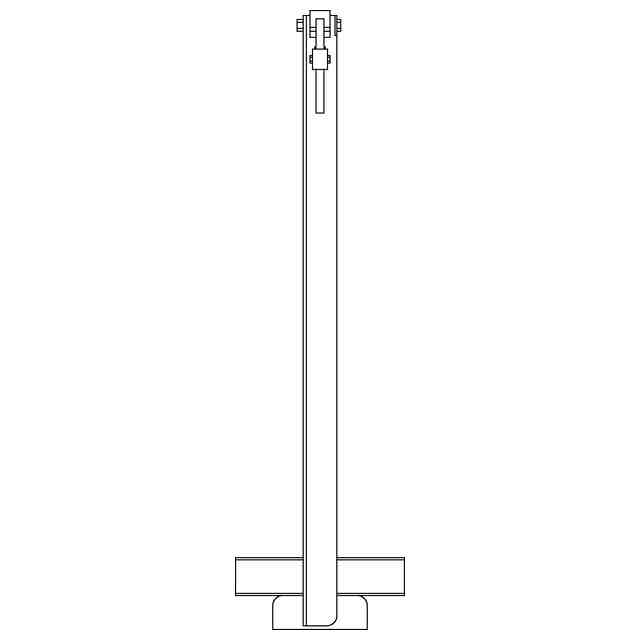

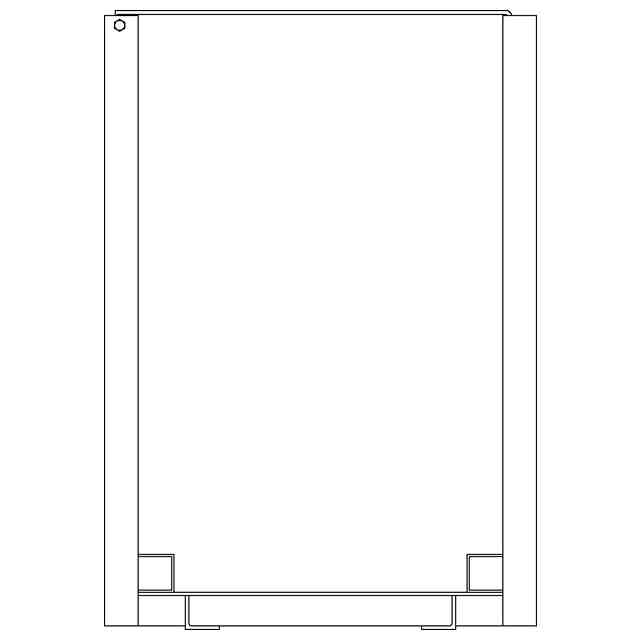

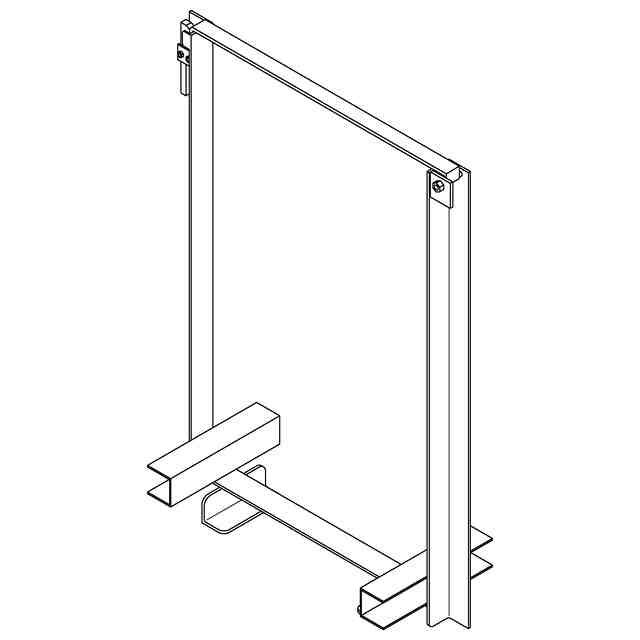

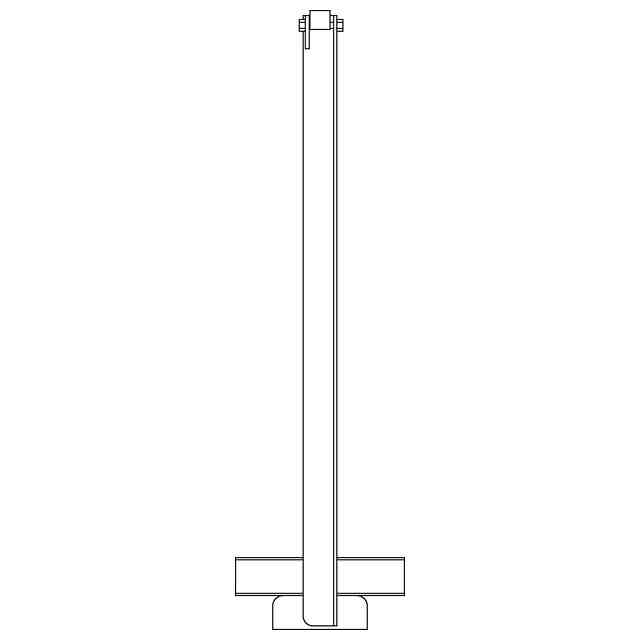

意匠に係る物品の説明本物品は、同形の仮囲いパネルの複数枚を、参考図に示すように積層状態で結束することができる仮囲いパネルの集積用架台である。本物品の架台は、チャンネル材で形成された底部材と左右の柱部材からなる略U字状の本体フレームと、本体フレームの上端開口を開閉するように架設された閂材と、本体フレームの底部材の左右に配置したベース台と枕材とを備えている。閂材を開けた状態で1枚目の仮囲いパネルを枕材の上に載せ、その上に順次仮囲いパネルを1枚ずつ積層していき、積層したパネルの高さが本体フレームの柱部材の高さに達したところで閂材を閉じると、複数の仮囲いパネルを整然と保管することができる。
