発行日2025-10-02
公報種別意匠公報(S)
登録番号1809798
登録日2025-09-24
意匠に係る物品安全柵設置用の支柱取付金物
意匠分類L1-53(仮設工事用品)
出願番号2025002657
出願日2025-02-12
意匠権者前田工繊株式会社,株式会社三共シーゼル
代理人個人,個人,個人

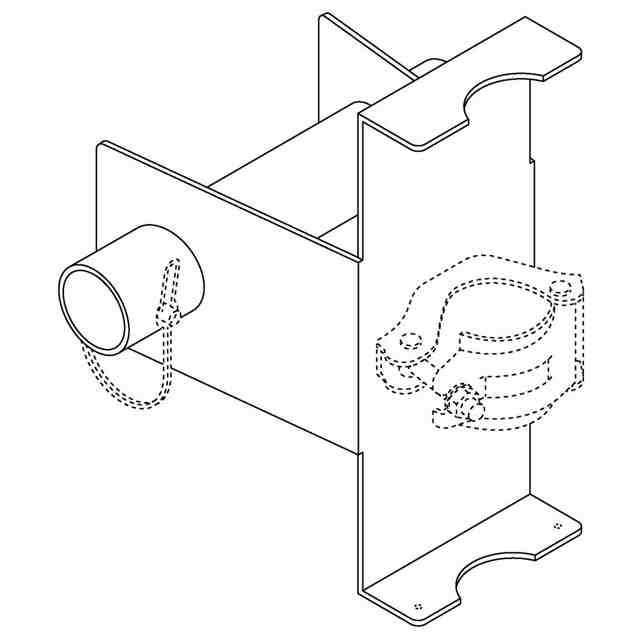

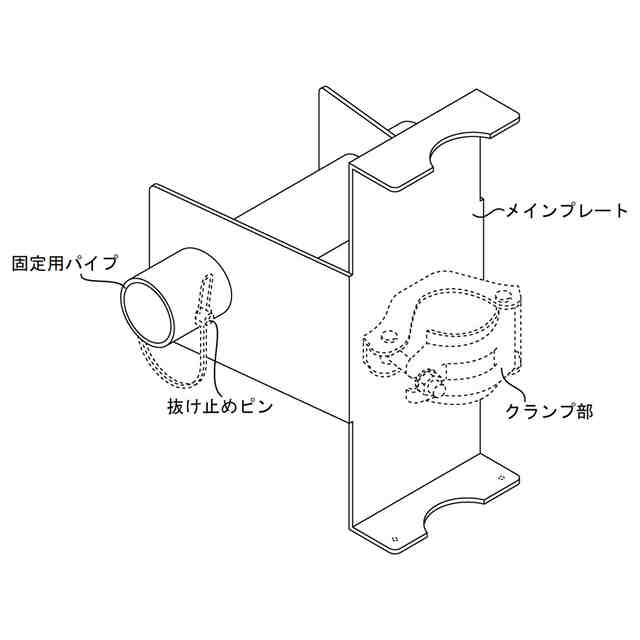

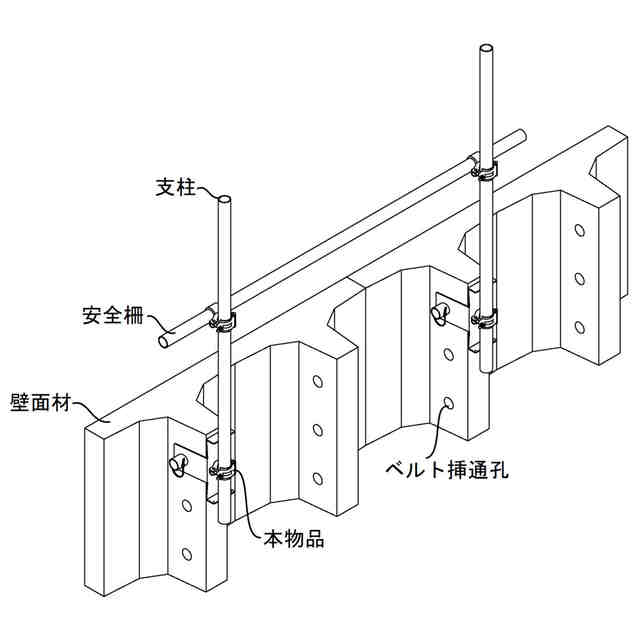

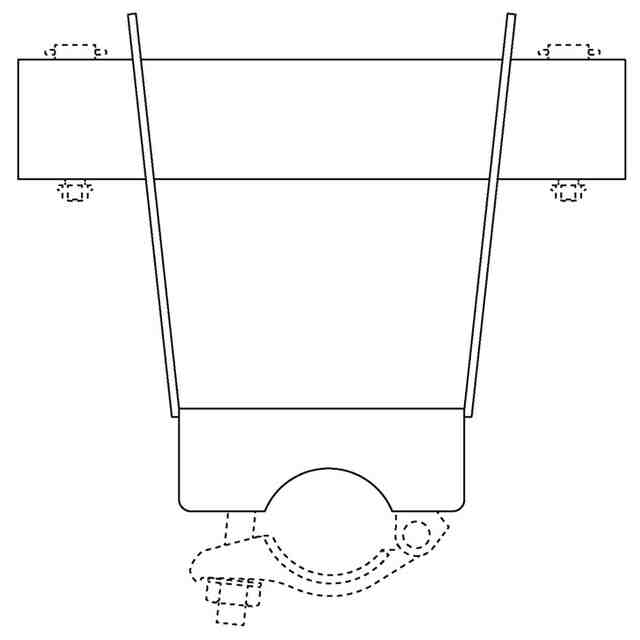

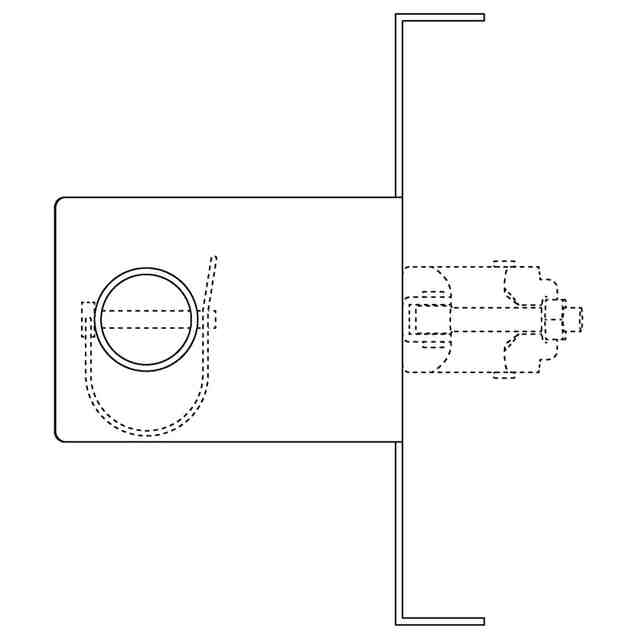

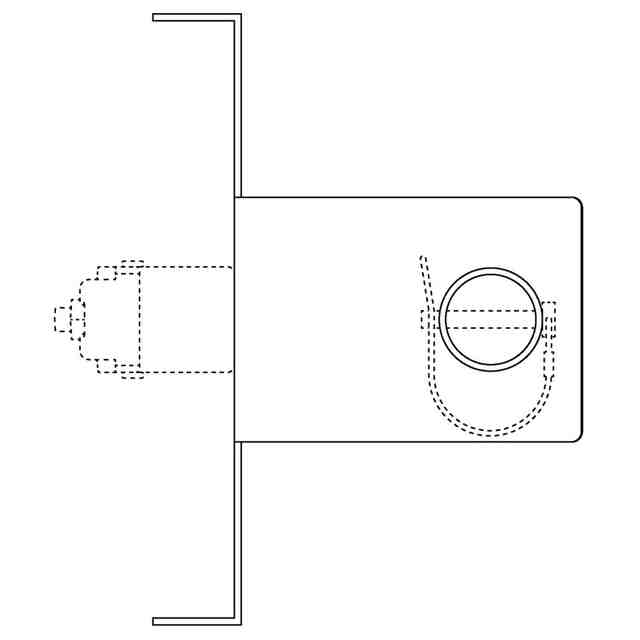

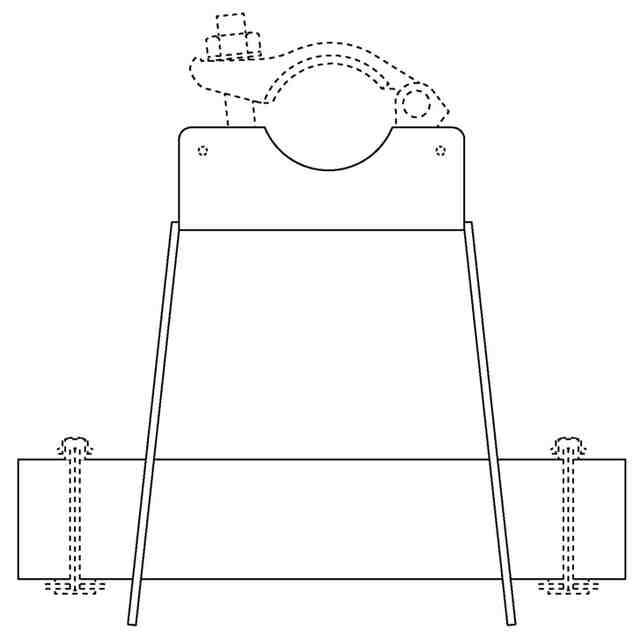

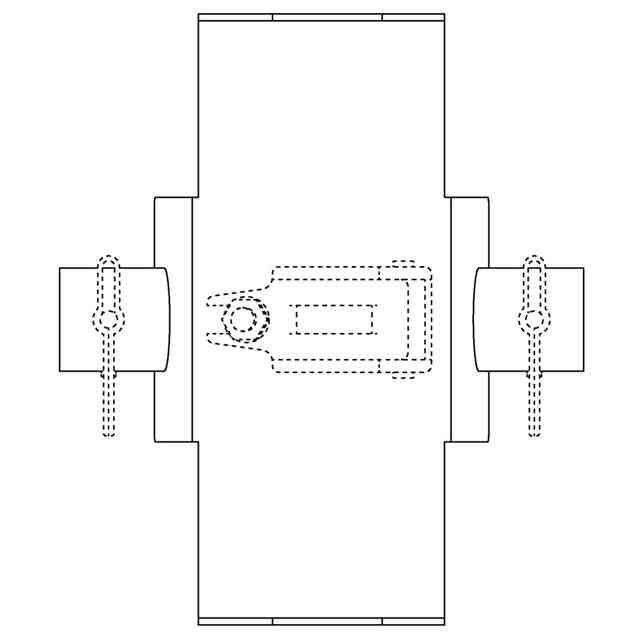

意匠に係る物品の説明本物品は、盛土構造体の前面に壁面材を積み上げて覆った補強土壁の構築工事において、壁面材の本体に安全柵用支柱(単管パイプ)を仮止めするための金具である。メインプレート、クランプ部、固定用パイプ及び抜け止めピンより成る。固定用パイプはメインプレートから取り外すことが可能である。本物品を壁面材に取り付ける際は、まず壁面材の凸部をメインプレートで挟み込み、壁面材に空いたベルト挿通孔に本物品の固定用パイプを挿通して固定する。その後、固定用パイプに抜け止めピンを取り付け、最後にクランプ部で安全柵用の支柱を締結して使用する。

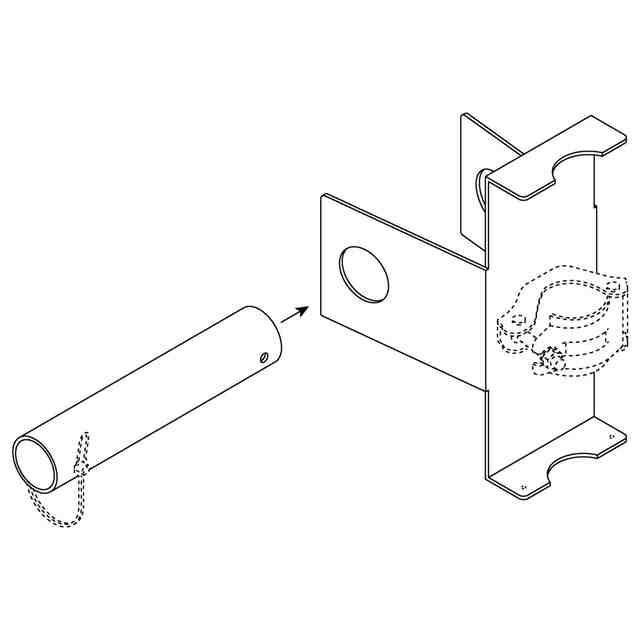

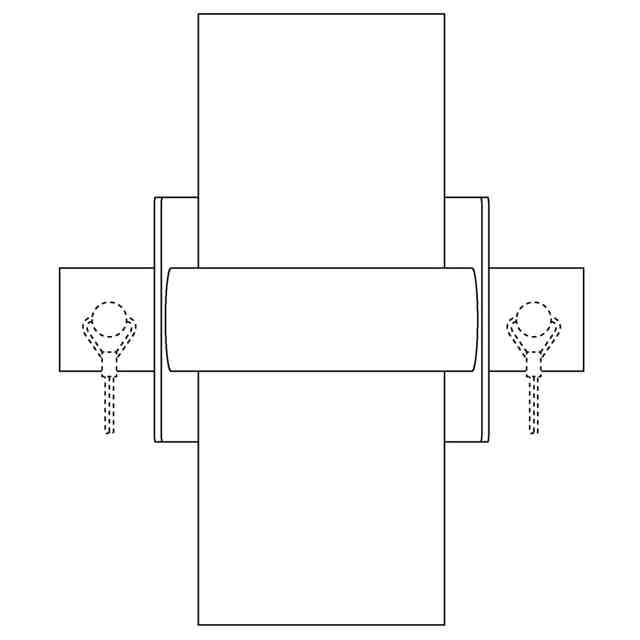

意匠の説明実線で表された部分が部分意匠として意匠登録を受けようとする部分である。分離した状態を示す参考斜視図は、固定用パイプをメインプレートから分離した状態を表しており、抜け止めピンの一方を取り外している。
