意匠ウォッチ

発行日2025-05-01
公報種別意匠公報(S)
登録番号1797570
登録日2025-04-22
意匠に係る物品盛土補強材の引き抜き試験用治具
意匠分類L2-2100(土木構造物及び土木用品)
出願番号2024023786
出願日2024-11-18
意匠権者前田工繊株式会社
代理人個人,個人,個人

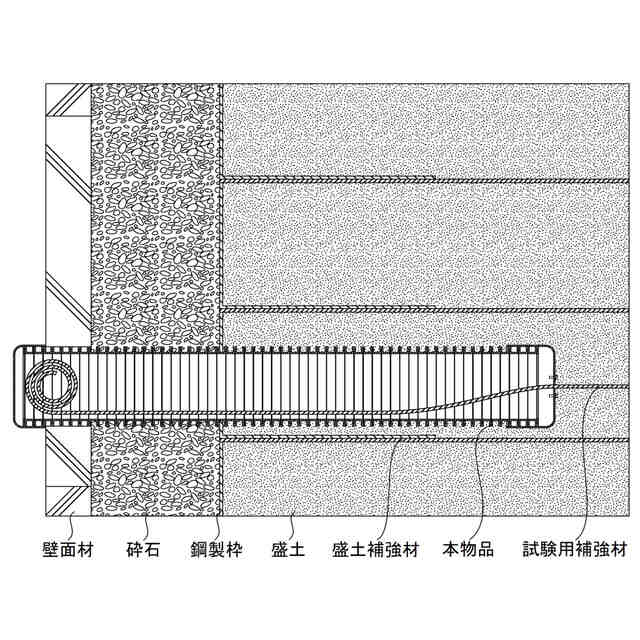

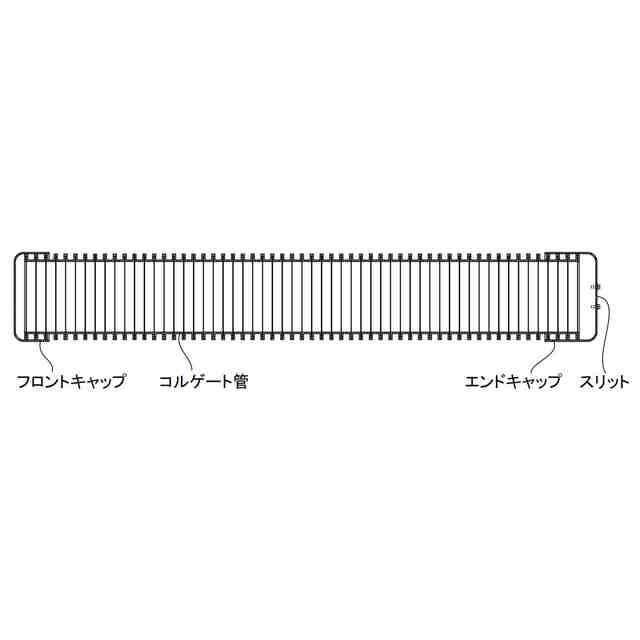

意匠に係る物品の説明本物品は、盛土層間に盛土補強材を埋設して構築した盛土構造体(内壁)と、擁壁ブロック製の壁面材(外壁)とを備えた二重壁構造の補強土壁を対象とする、盛土補強材の引き抜き試験用治具である。本物品は、コルゲート管と二つのキャップより成る中空状の治具であり、壁面材と盛土構造体の間に亘って設置する。設置時は、試験用補強材の一部を本物品の内部に格納し、エンドキャップのスリットを通して本物品の外部へ延伸させた試験用補強材を盛土中に埋設する。本物品を使用する際は、本物品の壁面材側のフロントキャップを取り外し、本物品の内部に格納した試験用補強材の一端を引き出して試験を行う。

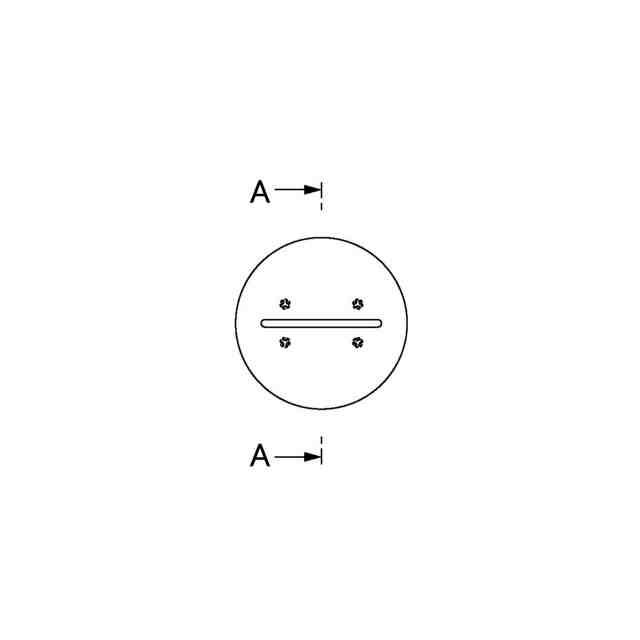

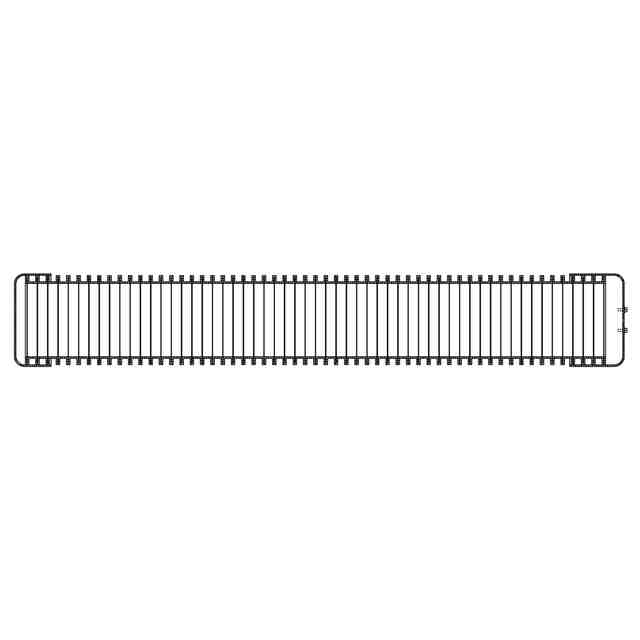

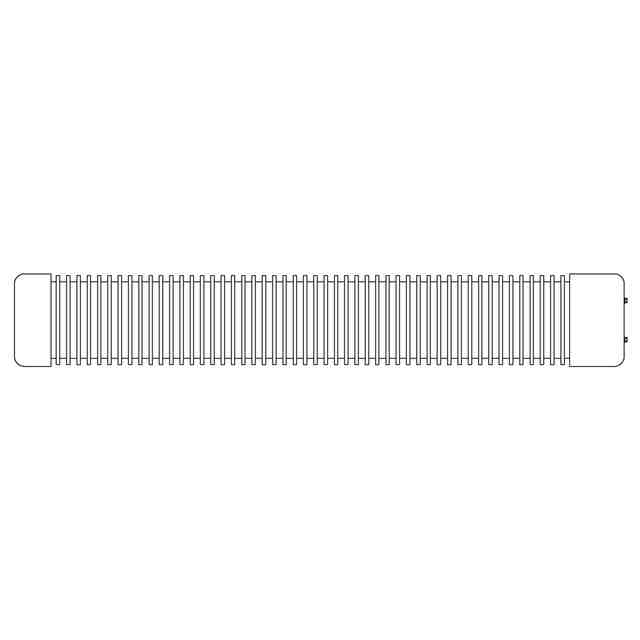

意匠の説明実線で表された部分が部分意匠として意匠登録を受けようとする部分である。背面図は正面図と対称に表れるため省略する。底面図は平面図と対称に表れるため省略する。

関連意匠
