公開番号2025053923
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163050
出願日2023-09-26
発明の名称情報処理装置およびプログラム
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G07G 1/00 20060101AFI20250331BHJP(チェック装置)
要約【課題】ユーザまたはオペレータが特別な操作を行うことなく、容易に高品質な画像認識用の辞書を作成することができる情報処理装置を提供する。
【解決手段】実施形態の情報処理装置は、ユーザが撮像部に対して商品を翳す動作を行うことにより得られる撮像画像を取得する取得手段と、前記取得手段により取得された撮像画像に映る商品を認識する認識手段と、前記認識手段により商品が認識された個々の撮像画像のうち手が映っていない撮像画像のみを用いて所定の辞書の更新を行う制御手段とを備える。
【選択図】図13

特許請求の範囲【請求項１】
ユーザが撮像部に対して商品を翳す動作を行うことにより得られる撮像画像を取得する取得手段と、
前記取得手段により取得された撮像画像に映る商品を認識する認識手段と、
前記認識手段により商品が認識された個々の撮像画像のうち手が映っていない撮像画像のみを用いて所定の辞書の更新を行う制御手段と、
を備える情報処理装置。
続きを表示（約 720 文字）【請求項２】
前記制御手段は、
ユーザが１つの商品を翳す動作を１単位として、当該動作に識別情報を付与し、
前記動作の識別番号ごとに、手が映っていない商品の撮像画像を保存する、請求項１に記載の情報処理装置。
【請求項３】
前記制御手段は、
前記手が映っていない商品の撮像画像を、商品バーコードのデコード結果から得られる正解ラベルを付与した上で保存する、請求項２に記載の情報処理装置。
【請求項４】
前記制御手段は、
撮像画像ごとに、当該画像の識別情報、当該画像のデータ、前記動作の識別情報、商品バーコードのデコード結果、および当該画像の画像認識結果を対応付けた情報を作成してメモリに記憶する、請求項２に記載の情報処理装置。
【請求項５】
前記制御手段は、
あるフレームの画像と１フレーム前に撮像されたフレームの画像とを比較し、物体が画角外に出たか否か、あるいは画角内に何も写っていない状態から画角内に物体が入ってきたか否かを判定することにより、双方の画像が同一の翳す動作に該当するか否かを判定する、請求項１乃至４のいずれか１項に記載の情報処理装置。
【請求項６】
コンピュータを、
ユーザが撮像部に対して商品を翳す動作を行うことにより得られる撮像画像を取得する取得手段、
前記取得手段により取得された撮像画像に映る商品を認識する認識手段、
前記認識手段により商品が認識された個々の撮像画像のうち手が映っていない撮像画像のみを用いて所定の辞書の更新を行う制御手段、
として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、情報処理装置およびプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
商品の登録を行うに際し、スキャナの撮像部に商品を翳すことにより撮像画像を取得し、取得した画像から、コード認識技術を用いて、商品に付されたコードを読み取り、読み取ったコードから商品を特定して登録するシステムがある。
【０００３】
ユーザまたはオペレータがスキャナの撮像部に商品を翳す場合、撮像画像に手が映ってしまうことがある。手の映った撮像画像に基づいて画像認識（パッケージ認識）用の辞書の作成や更新が行われると、辞書の品質が低下する。これを防ぐには、ユーザまたはオペレータによる手間のかかる特別な操作を要する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１２３１５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、ユーザまたはオペレータが特別な操作を行うことなく、容易に高品質な画像認識用の辞書を作成することができる情報処理装置およびプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の情報処理装置は、ユーザが撮像部に対して商品を翳す動作を行うことにより得られる撮像画像を取得する取得手段と、前記取得手段により取得された撮像画像に映る商品を認識する認識手段と、前記認識手段により商品が認識された個々の撮像画像のうち手が映っていない撮像画像のみを用いて所定の辞書の更新を行う制御手段とを備える。
【図面の簡単な説明】
【０００７】
図１は、実施形態の商品情報管理システムの全体構成を示す図である。

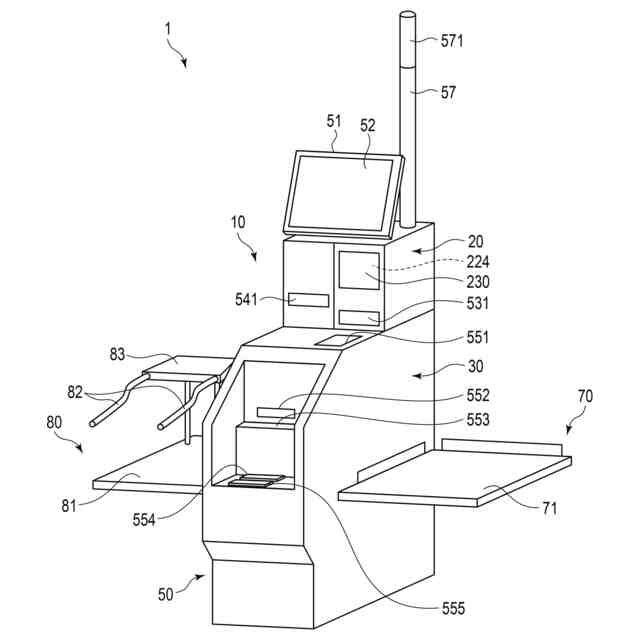

図２は、実施形態のセルフＰＯＳシステムの外観を示す斜視図である。

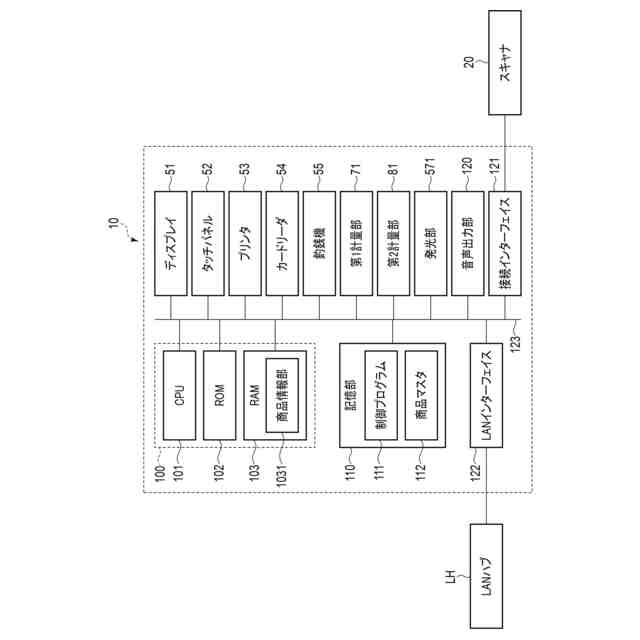

図３は、実施形態のＰＯＳ端末のハードウェア構成を示すブロック図である。

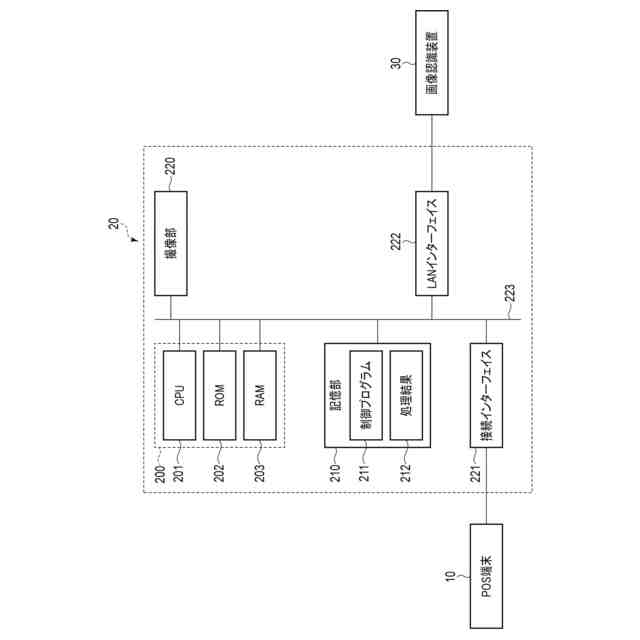

図４は、実施形態のスキャナのハードウェア構成を示すブロック図である。

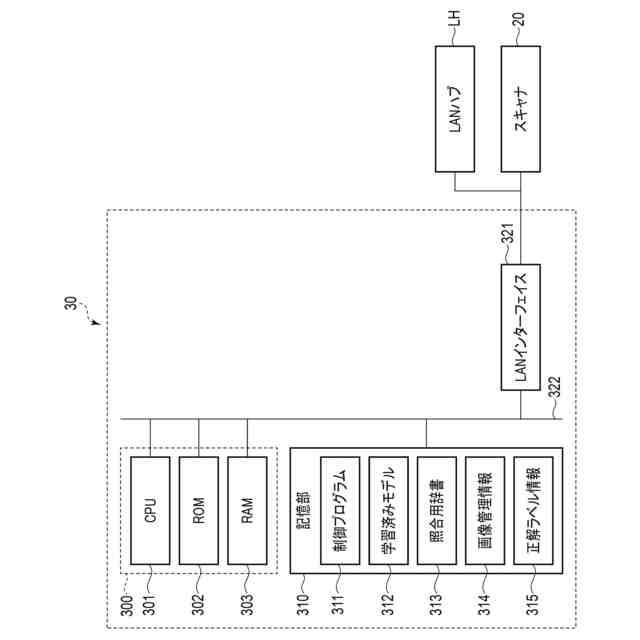

図５は、実施形態の画像認識装置のハードウェア構成を示すブロック図である。

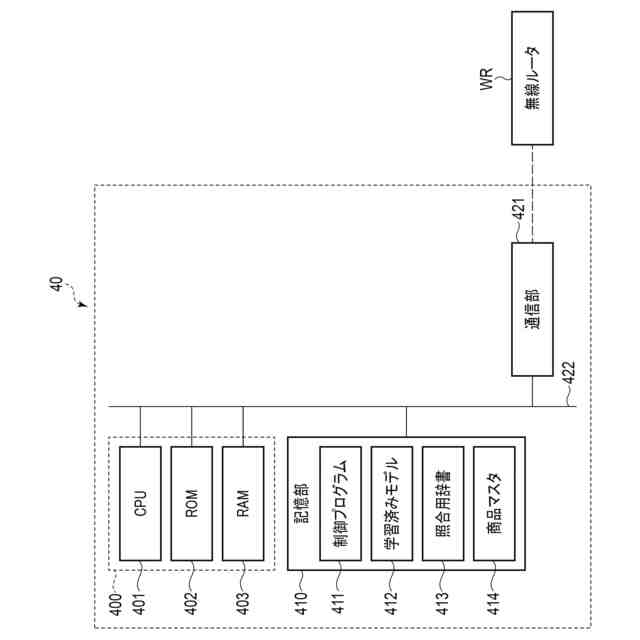

図６は、実施形態のサーバのハードウェア構成を示すブロック図である。

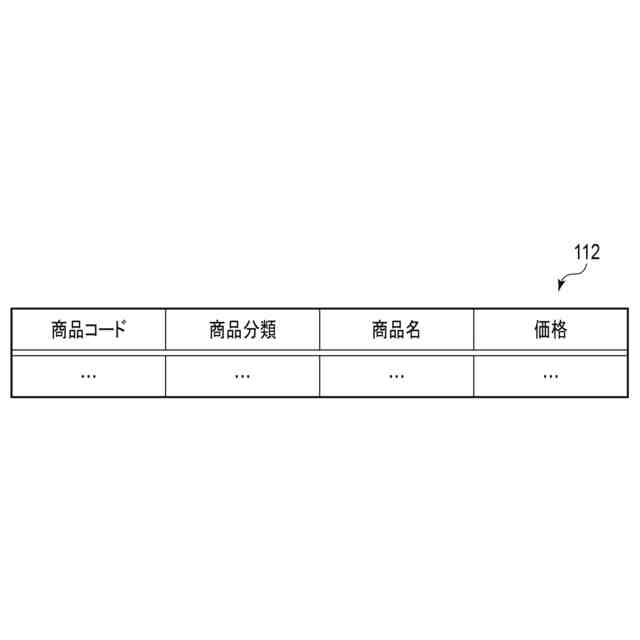

図７は、実施形態のＰＯＳ端末の記憶部に記憶される商品マスタのデータ構成を示す図である。

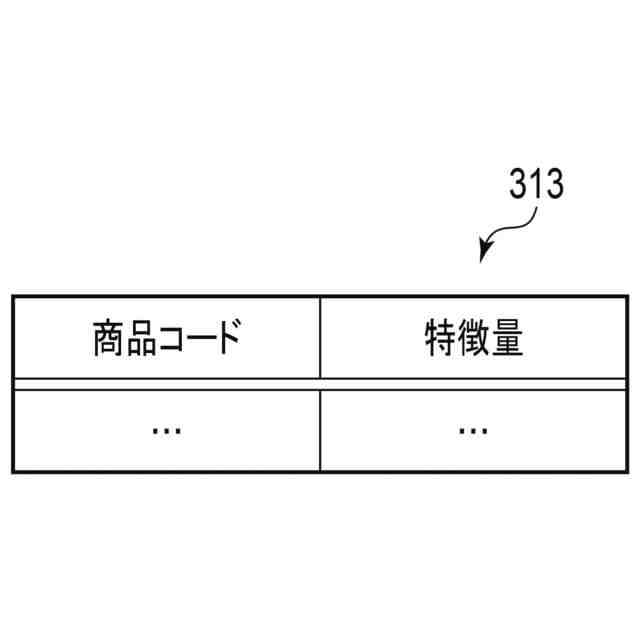

図８は、実施形態の画像認識装置の記憶部に記憶される照合用辞書のデータ構成を示す図である。

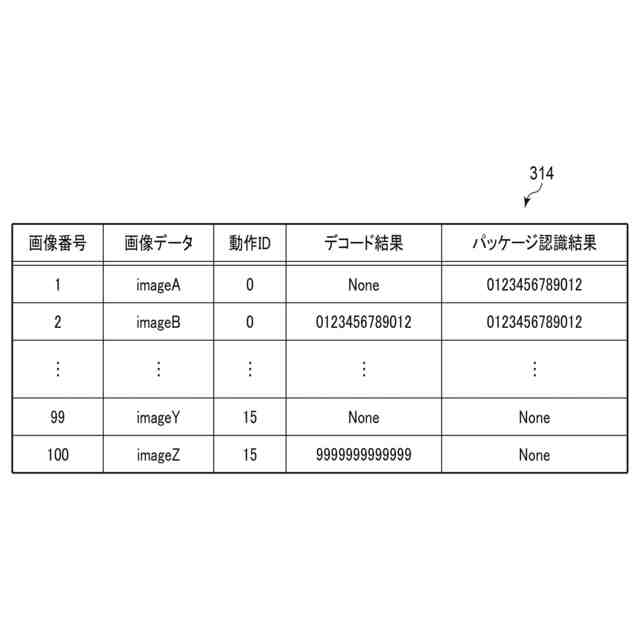

図９は、撮像画像ごとに各種情報の関係を示す画像管理情報の例を示す図である。
図１０は、動作の識別番号と正解ラベルとの関係を示す正解ラベル情報の例を示す図である。
図１１は、実施形態のＰＯＳ端末の制御部の機能構成を示すブロック図である。
図１２は、実施形態のスキャナの制御部の機能構成を示すブロック図である。

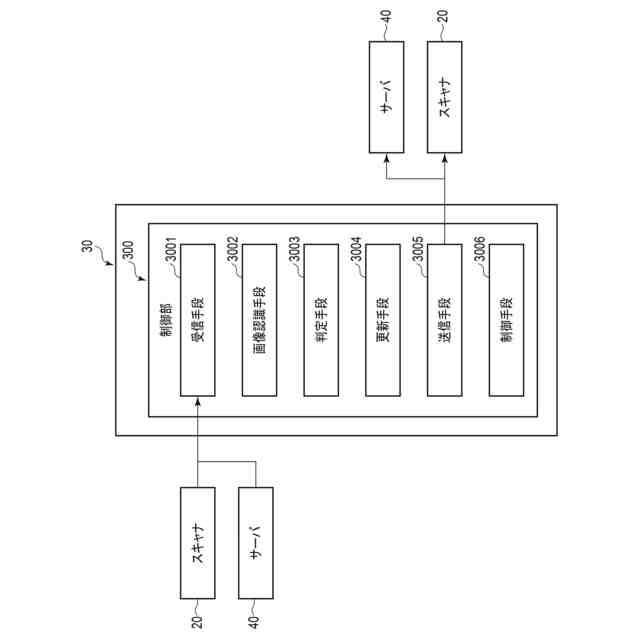

図１３は、実施形態の画像認識装置の制御部の機能構成を示すブロック図である。
図１４は、実施形態のサーバの制御部の機能構成を示すブロック図である。
図１５は、実施形態のスキャナの動作の流れを示すフローチャートである。
図１６は、実施形態の画像認識装置の動作の流れを示すフローチャートである。
図１７は、図１６中のＡＣＴ２４の「動作ＩＤ付与」の処理の具体例を示すフローチャートである。
図１８は、図１６中のＡＣＴ３０の「画像保存」の処理の具体例を示すフローチャートである。
図１９は、図１８中のＡＣＴ５１の「正解ラベル付与」の処理の具体例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、図面を参照して情報処理装置およびプログラムの実施形態について説明する。なお、以下に説明する実施形態によりこの発明が限定されるものではない。
【０００９】
（商品情報管理システム）
まず、図１を参照して、実施形態の商品情報管理システムＭＳについて説明する。図１は、実施形態の商品情報管理システムＭＳの全体構成を示す図である。商品情報管理システムＭＳは、商品情報登録システムＲＳと、サーバ４０とを有する。
【００１０】
商品情報登録システムＲＳは、ＰＯＳ（Point Of Sales）端末１０と、スキャナ２０（情報処理装置）と、画像認識装置３０（情報処理装置）とを有する。ＰＯＳ端末１０とスキャナ２０は、ＬＡＮ（Local Area Network：ローカルエリアネットワーク）またはＵＳＢ（Universal Serial Bus：ユニバーサルシリアルバス）経由で通信可能に接続される。スキャナ２０と画像認識装置３０は、ＬＡＮ経由で通信可能に接続される。
（【００１１】以降は省略されています）
