特許ウォッチ

公開番号2025060408
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024121936
出願日2024-07-29
発明の名称被覆用組成物及び被膜物品
出願人ダイキン工業株式会社
代理人弁理士法人タス・マイスター
主分類C09D 127/12 20060101AFI20250403BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】塗装性に優れ、形成される塗膜の耐水蒸気性と耐食性とが良好である被覆用組成物を提供する。
【解決手段】水溶性ポリアミドイミド樹脂(P)、ポリエーテルスルホン樹脂(Q)、及び非溶融加工性含フッ素重合体(S)と溶融加工性で融点が200～350℃のパーフルオロ重合体(T)とを含む含フッ素重合体(R)を含有し、水溶性ポリアミドイミド樹脂(P)とポリエーテルスルホン樹脂(Q)との質量比が、10/90～40/60である水性分散体からなる被覆用組成物。
【選択図】なし

特許請求の範囲【請求項１】
水溶性ポリアミドイミド樹脂（Ｐ）、ポリエーテルスルホン樹脂（Ｑ）、及び非溶融加工性含フッ素重合体（Ｓ）と溶融加工性で融点が２００～３５０℃のパーフルオロ重合体（Ｔ）とを含む含フッ素重合体（Ｒ）を含有し、水溶性ポリアミドイミド樹脂（Ｐ）とポリエーテルスルホン樹脂（Ｑ）との質量比が、１０／９０～４０／６０である水性分散体からなる被覆用組成物。
続きを表示（約 910 文字）【請求項２】

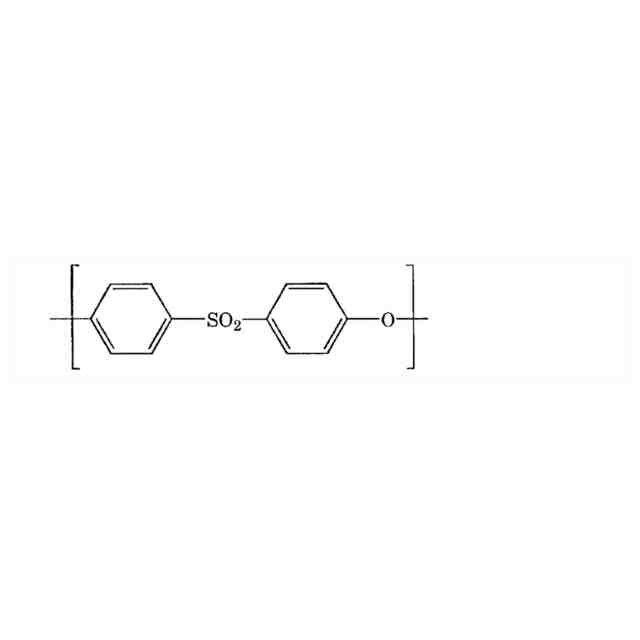

水性分散体は、ポリエーテルスルホン樹脂（Ｑ）からなる粒子と、含フッ素重合体（Ｒ）からなる粒子とを含有するものであり、ポリエーテルスルホン樹脂（Ｑ）からなる粒子は、前記水性分散体に粒子として分散した平均粒子径が０．１～１０μｍの粒子である請求項１記載の被覆用組成物。
【請求項３】
パーフルオロ重合体（Ｔ）が、テトラフルオロエチレン／ヘキサフルオロプロピレン共重合体である請求項１又は２記載の被覆用組成物。
【請求項４】
テトラフルオロエチレン／ヘキサフルオロプロピレン共重合体のメルトフローレート（ＭＦＲ）が、１～５０ｇ／１０分である請求項３記載の被覆用組成物。
【請求項５】
パーフルオロ重合体（Ｔ）が、テトラフルオロエチレン／パーフルオロ（アルキルビニルエーテル）共重合体である請求項１又は２記載の被覆用組成物。
【請求項６】
テトラフルオロエチレン／パーフルオロ（アルキルビニルエーテル）共重合体のメルトフローレート（ＭＦＲ）が、１～５０ｇ／１０分である請求項５記載の被覆用組成物。
【請求項７】

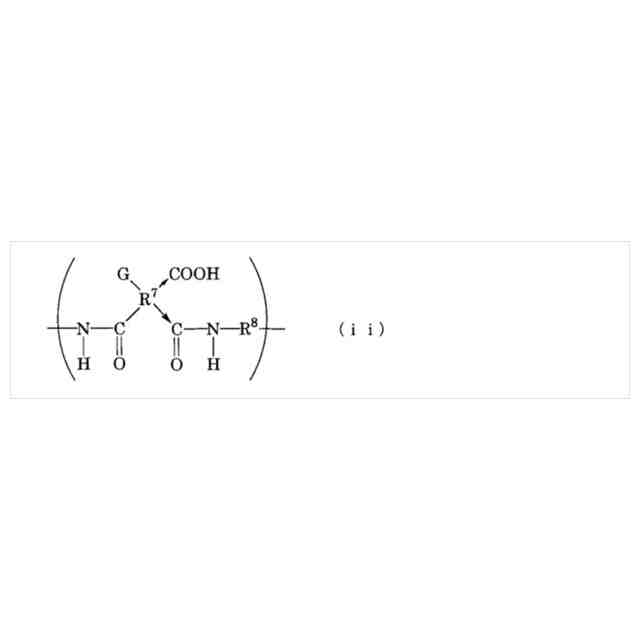

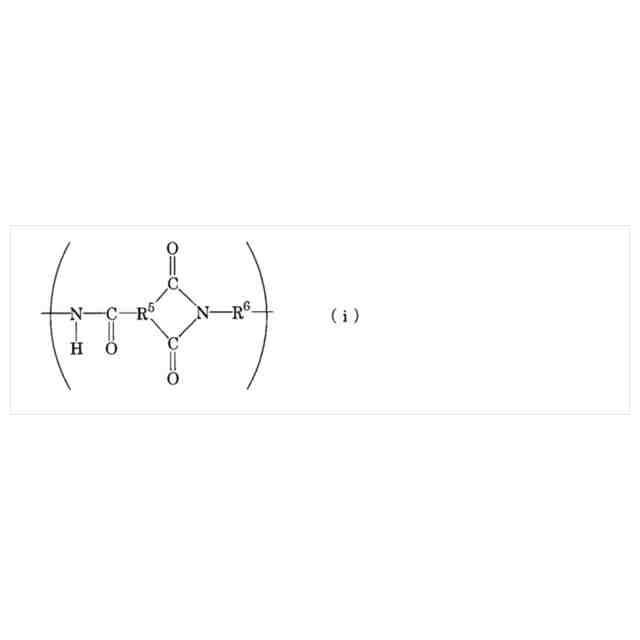

水溶性ポリアミドイミド樹脂（Ｐ）は、数平均分子量が５０００～５００００で、かつカルボキシル基及びイミド結合を開環させたカルボキシル基をあわせた酸価が１０～１００当量である請求項１又は２に記載の被覆用組成物。
【請求項８】
非溶融加工性含フッ素重合体（Ｓ）とパーフルオロ重合体（Ｔ）との質量比が、５／９５～９５／５である請求項１又は２に記載の被覆用組成物。
【請求項９】
水溶性ポリアミドイミド樹脂（Ｐ）とポリエーテルスルホン樹脂（Ｑ）の合計質量と、非溶融加工性含フッ素重合体（Ｓ）とパーフルオロ重合体（Ｔ）の合計質量との比が、１５／８５～４０／６０である請求項１又は２に記載の被覆用成物。
【請求項１０】
水溶性ポリアミドイミド樹脂（Ｐ）の２５℃における粘度が、１０００～１００００ｍＰａ・ｓである請求項１又は２に記載の被覆用組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、被覆用組成物及び被覆物品に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ポリテトラフルオロエチレン〔ＰＴＦＥ〕等の含フッ素重合体は、耐熱性、電気絶縁性等の特性に優れ、その成形体が低摩擦係数を有し、非粘着性にも優れている。この表面特性は、耐薬品性、撥水撥油性、離型性、摺動性等を発揮する。
【０００３】
含フッ素重合体は、このような性質を有するので、例えば、被覆用の組成物に調製し、被塗装物上に塗装して含フッ素重合体からなる塗膜を設けることにより、成形金型離型材、オフィスオートメーション〔ＯＡ〕機器用ロール、アイロン等の家庭用品、フライパンやホットプレート等の厨房器具、食品工業、電気工業、機械工業等の分野で幅広い用途がある。
【０００４】
含フッ素重合体は、一方、その非粘着性により、被塗装物との密着性に乏しいという問題を生じていた。この密着性の向上を目的として、耐熱樹脂等のバインダー樹脂と含フッ素重合体とを配合したプライマーを下塗りとして予め被塗装物上に塗装することが行われている。
【０００５】
プライマーとしては、ポリエーテルスルホン、ポリアミドイミド及び／又はポリイミド、フッ素樹脂、並びに、金属粉末を有機溶媒中に溶解又は分散させたプライマー組成物が提案されている（特許文献１）。
【０００６】
水性プライマー組成物としては、水溶性ポリアミドイミド樹脂（Ｐ）、前記水溶性ポリアミドイミド樹脂とは異なる耐熱樹脂（Ｑ）及び含フッ素重合体（Ｒ）を含有する水性分散体からなるものがある（特許文献２）。
【０００７】
また、水性プライマー組成物として、ポリエーテルスルホン樹脂と、ポリイミド系樹脂と、非溶融加工性含フッ素重合体と、溶融加工性含フッ素重合体とを含む皮膜組成物がある（特許文献３）。
【０００８】
また、水溶性ポリアミドイミド樹脂、ポリエーテルイミド、ポリエーテルスルホン、及びフッ素樹脂を含み、フッ素樹脂が非熱溶融性ポリテトラフルオロエチレンと熱溶融性フッ素樹脂を含むことを特徴とする水性フッ素樹脂塗料組成物が提案されている（特許文献４）。
【先行技術文献】
【特許文献】
【０００９】
特開平６－２６４０００号公報
特開２００７－６３４８２号公報
特開２０２０－１７６２１６号公報
特開２０２１－２１０１３号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本開示の目的は、塗装性に優れ、形成される塗膜の耐水蒸気性と耐食性とが良好である被覆用組成物を提供することにある。
【課題を解決するための手段】

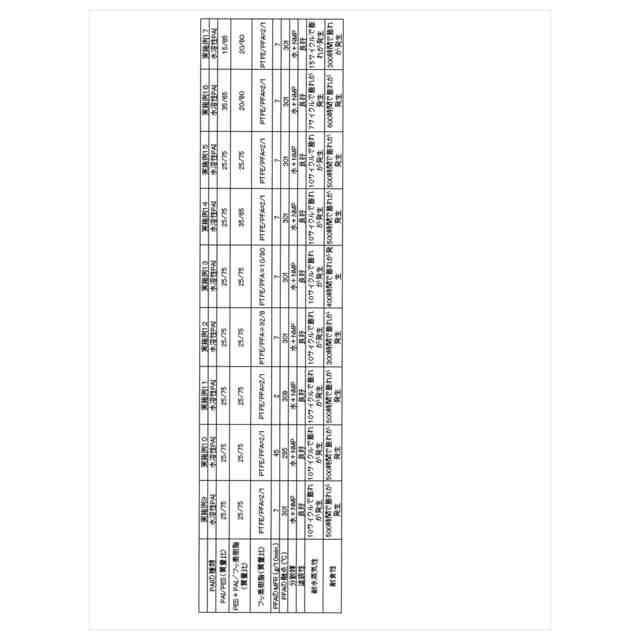

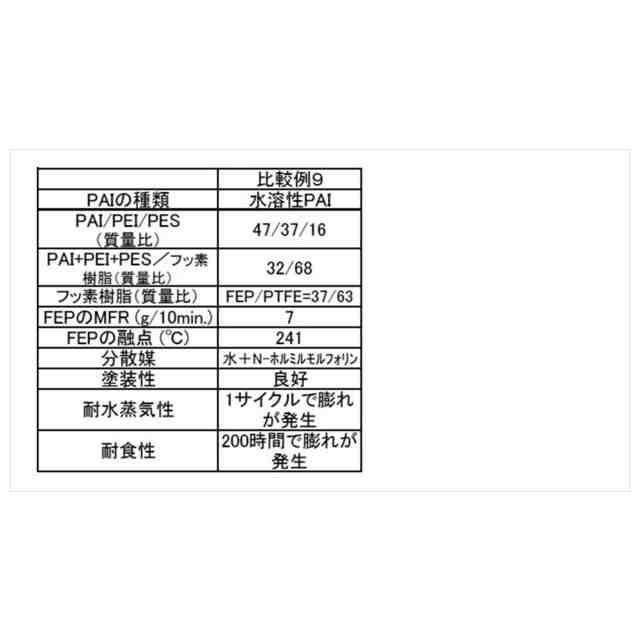

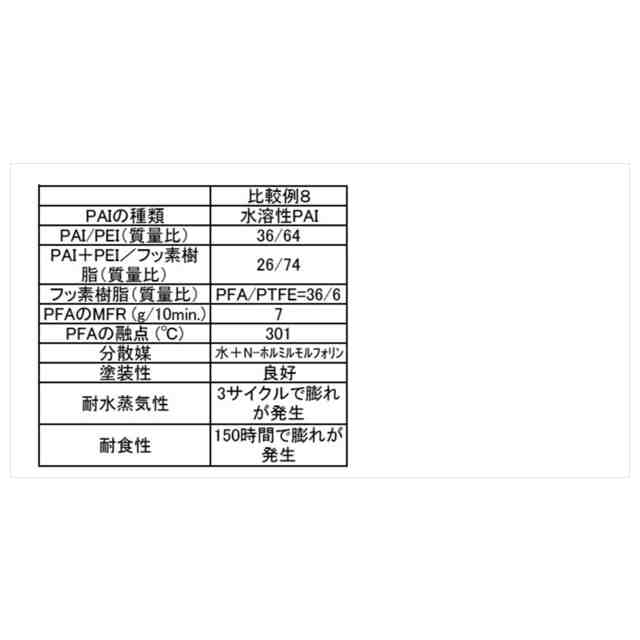

（【００１１】以降は省略されています）

関連特許
