公開番号2025069639
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179473
出願日2023-10-18
発明の名称ドア閉め検出装置、及び観覧車用ゴンドラ
出願人サノヤス・ライド株式会社
代理人個人
主分類E05B 41/00 20060101AFI20250423BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】簡単な構造でドアの施錠を確実に検出して、安全性を向上させることを課題とする。

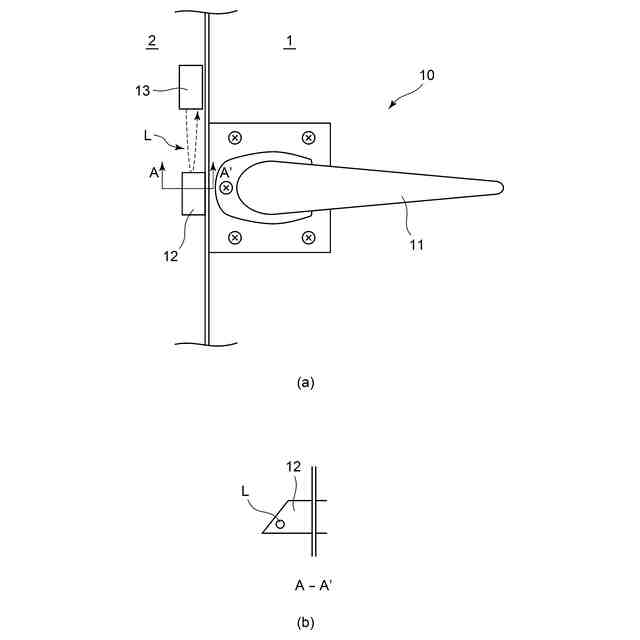

【解決手段】遊戯施設における人が乗降するためのドア1のドア閉検出装置であって、ハンドル操作により伸縮するラッチ12を前記ドア1に有したドアロック部10と、前記ドア閉め時に、前記ドア1と対向する壁部2に伸長して侵入した前記ラッチを検知する光センサー13と、を備え、前記光センサー13は、前記伸縮する方向に対して略垂直方向から当該ラッチに光を投射して反射光を検知することを特徴とするドア閉検出装置とした。
【選択図】図2

特許請求の範囲【請求項１】
遊戯施設における人が乗降するためのドアのドア閉検出装置であって、
ハンドル操作により伸縮するラッチを前記ドアに有したドアロック部と、
前記ドア閉め時に、前記ドアと対向する壁部に伸長して侵入した前記ラッチを検知する光センサーと、を備え、
前記光センサーは、前記伸縮する方向に対して略垂直方向から当該ラッチに光を投射して反射光を検知することを特徴とするドア閉検出装置。
続きを表示（約 900 文字）【請求項２】

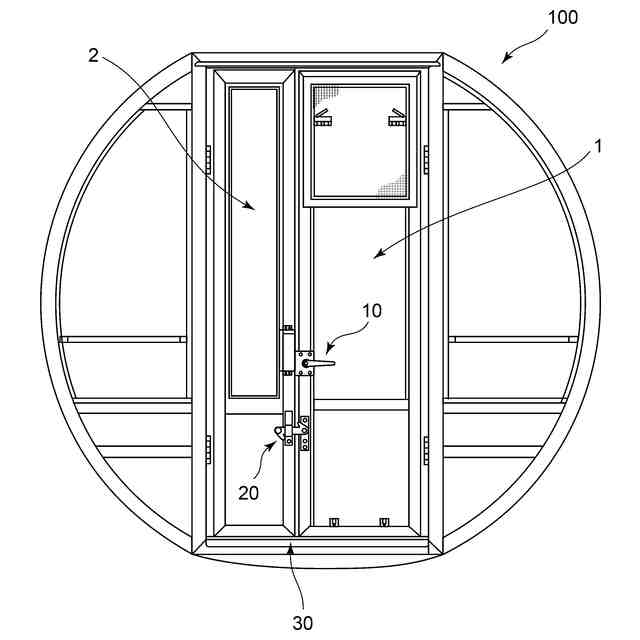

観覧車用ゴンドラであって、
ハンドル操作により伸縮するラッチを有したドアロック部を備えたドアと、
前記ドア閉め時に前記ラッチが伸長して侵入する壁部と、
前記壁部に侵入した前記ラッチを検出する第１センサーと、を備え、
前記第１センサーは、前記ラッチの伸縮方向に対して略垂直方向から当該ラッチに光を投射して反射光を検知する光センサーであることを特徴とする観覧車用ゴンドラ。
【請求項３】

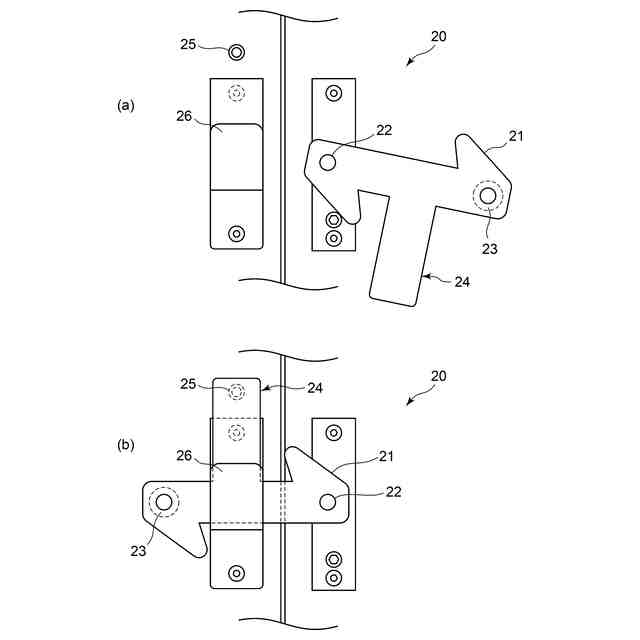

前記ドアの外側には、さらに、回動して前記壁部に跨る回動金具を前記ドアに有し、前記回動金具が前記壁部に跨って所定の閉位置に位置したことを検知する第２センサーを前記壁部に備えたことを特徴とする請求項２に記載の観覧車用ゴンドラ。
【請求項４】

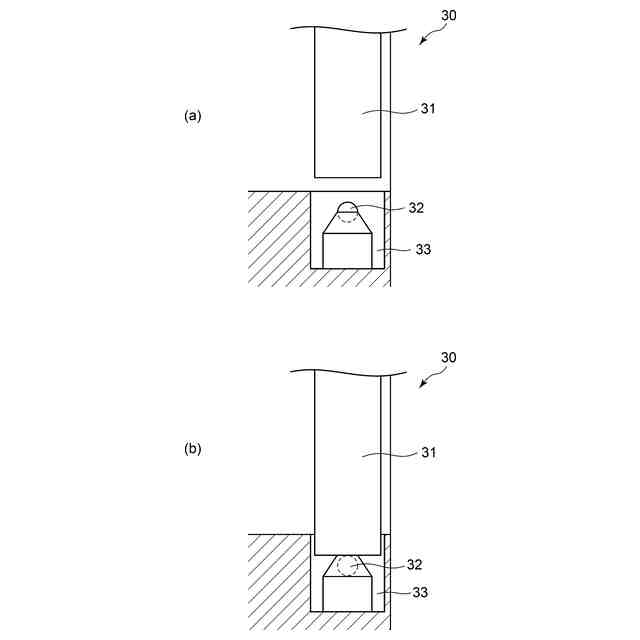

前記壁部は、前記ドアと対向する親子扉であり、当該親子扉に設けたフランス落し錠のロック棒がゴンドラ底部の孔に侵入したことを検知する第３センサーを備えたことを特徴とする請求項２又は３に記載の観覧車用ゴンドラ。
【請求項５】

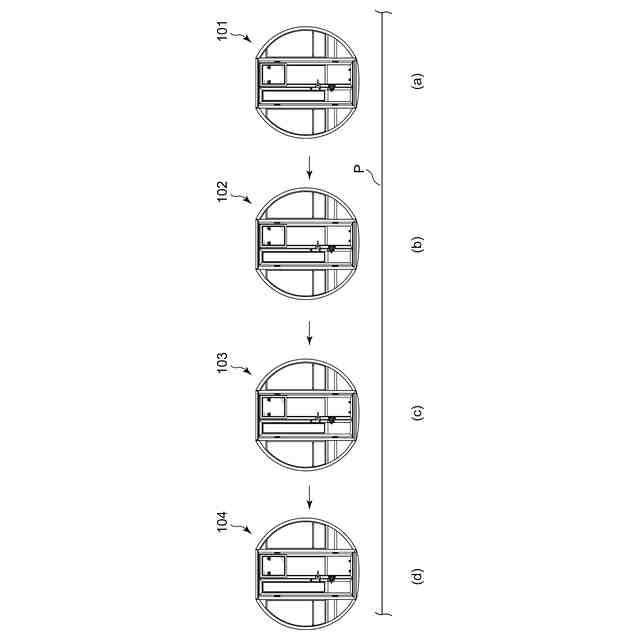

当該観覧車用ゴンドラが乗降位置を通り過ぎたアラーム発出位置において、前記第１センサーが前記ラッチを検知しない場合に第１アラームを発出し、前記第２センサーが前記掛金具を検知しない場合に前記第１アラームとは異なる第２アラームを発出し、前記第３センサーが前記フランス落し錠のロック棒を検知しない場合に前記第１アラーム及び前記第２アラームと異なる第３アラームを発出することを特徴とする請求項４に記載の観覧車用ゴンドラ。
【請求項６】
前記第１アラーム、前記第２アラーム、及び前記第３アラームは、それぞれ発光色の異なる発光体の発光であることを特徴とする請求項６に記載の観覧車用ゴンドラ。
【請求項７】
前記第１アラーム、前記第２アラーム、及び前記第３アラームの少なくともいずれかが解除されない場合、前記アラーム発出位置を通り過ぎた停止位置において、当該観覧車用ゴンドラの周回移動を停止させることを特徴とする請求項５に記載の観覧車用ゴンドラ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ドアが閉まったことを確実に確認できる安全性に配慮したドア閉めロック装置、及び観覧車用ゴンドラに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
遊園地等に設置されている観覧車は、周回移動しながら複数のゴンドラ（乗りかご）がプラットホームにおける乗降位置でドアを開けて乗客が乗降し、その後、作業員がドアを閉めることにより安全に高い位置まで周回して楽しむことができる。
このような観覧車等の遊戯施設は、作業員がドアを閉めるときに、半閉め状態となってしまう恐れがあり、完全にドアが閉まることを確認できるような安全対策を進めることが望まれている。
【０００３】
特許文献１には、観覧車における複数のゴンドラが周回する軌道外に設けた反射型光電センサーが投光する光が乗りかごに設けた反射部材で反射される光を検出することで、乗りかごの施錠装置が開錠状態か施錠状態かを検出する構成が記載されている。
【０００４】

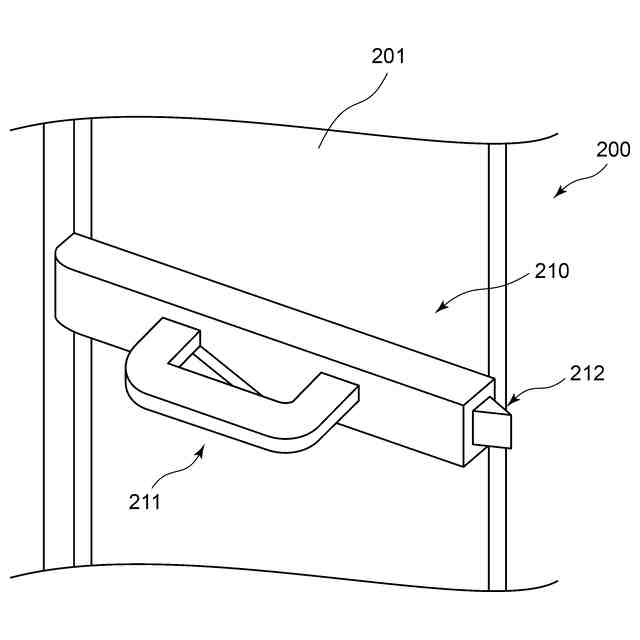

また、特許文献２には、ラッチ４内に埋め込んだフェライトからなる検出体２をドア閉め時に、近接スイッチ１が対向することで発振してドア閉め状態を検出する構成が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特許文献１：特許第６４４８０９１号公報
特許文献２：特開２００４－１５６３１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載のものは、反射型光電センサーが乗りかごの周回軌道外に設けられているため、反射型光電センサーと乗りかごの間に人などの障害物が光を遮ると、正常な施錠確認ができない恐れがあるという問題点があった。
【０００７】
特許文献２に記載のものは、ラッチと近接スイッチとが対向することでドア閉めを検出するものであるが、ラッチにフェライトを埋め込んだり、近接スイッチにより発振する発振回路を設けたりしなければならず、構造が複雑であるという問題があった。
【０００８】
本発明は、上記問題点を解決して、簡単な構造でドアの施錠を確実に検出して、安全性を向上させることを課題とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために本発明は、遊戯施設における人が乗降するためのドアのドア閉検出装置であって、
ハンドル操作により伸縮するラッチを前記ドアに有したドアロック部と、
前記ドア閉め時に、前記ドアと対向する壁部に伸長して侵入した前記ラッチを検知する光センサーと、を備え、
前記光センサーは、前記伸縮する方向に対して略垂直方向から当該ラッチに光を投射して反射光を検知することを特徴とするドア閉検出装置を提供するものである。
【００１０】
この構成により、飛行塔や観覧車等の遊戯施設における安全性を向上させて、ドアの施錠を確実に検出することができる。
なお、「壁部に伸長して侵入」とは、壁部内に伸長して侵入する形態以外に壁外側に設けた突起の孔内に伸長して侵入する形態であってもよい。
（【００１１】以降は省略されています）
