特許ウォッチ

公開番号2025070742
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181257
出願日2023-10-20
発明の名称アルミニウム合金材およびアルミニウム合金クラッド材
出願人MAアルミニウム株式会社
代理人個人
主分類C22C 21/00 20060101AFI20250424BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】高強度で耐熱性に優れたアルミニウム合金材を得る。

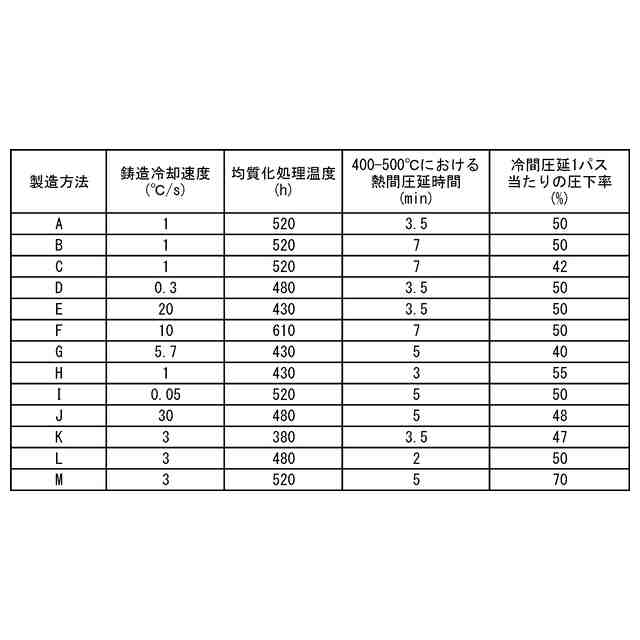

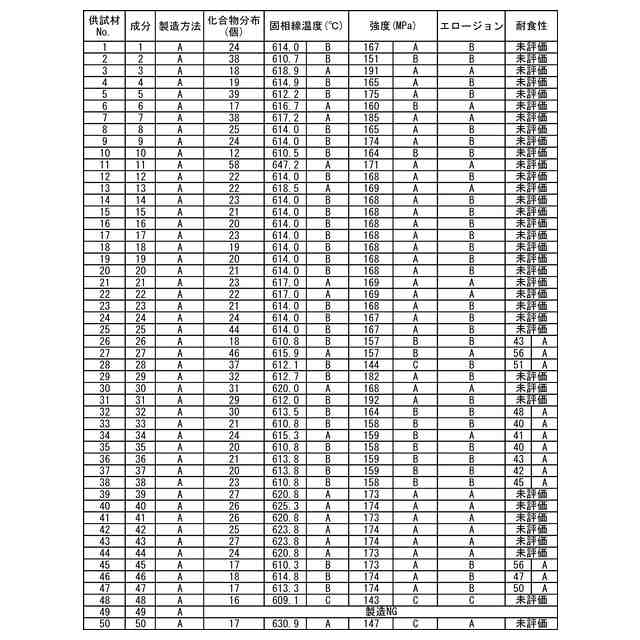

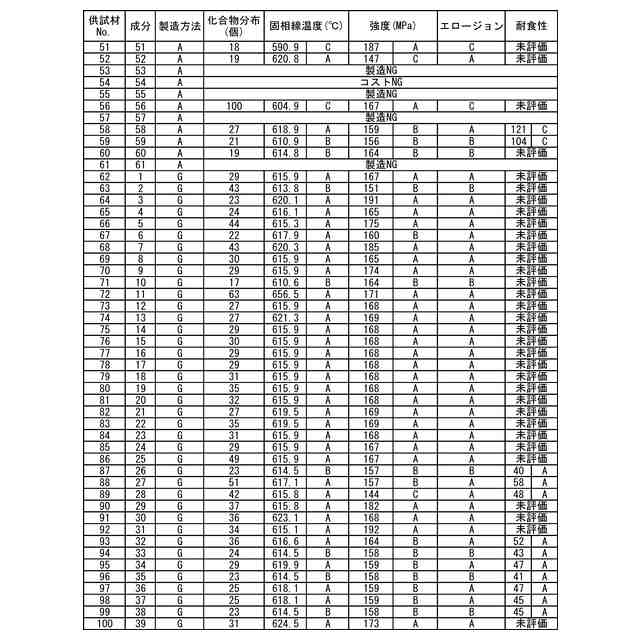

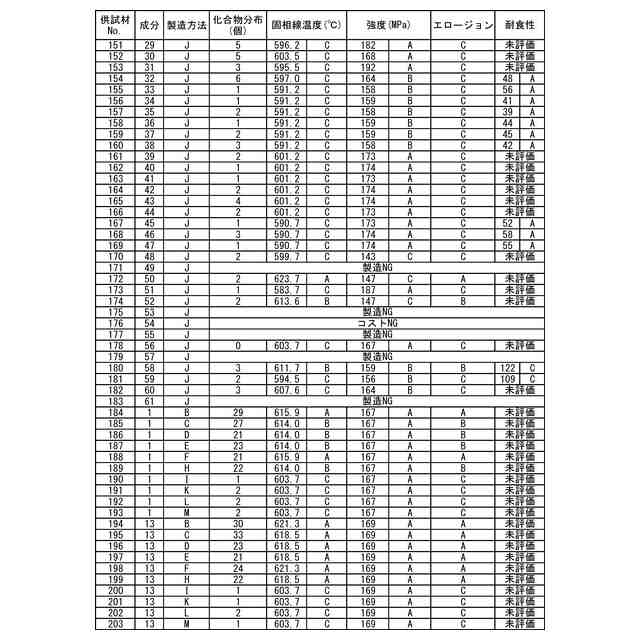

【解決手段】Mn:0.5～2.0%,Si:0.6～1.2%,Cu:0.01～1.0%,Fe:0.05～1.0%,Sr:0.01～1.5%を含有し、残部がAlおよび不可避不純物からなる組成のアルミニウム合金材であって、Al、SiおよびSrを構成元素とする金属間化合物が材料断面(RD-ND面)方向の観察より、円相当径で1μm以上の径を有するものが10000μm²あたり10個より多く存在し、融点(固相線温度)が610℃以上であり、ろう付相当熱処理後の引張強さが150MPa以上である。
【選択図】なし
特許請求の範囲【請求項１】
質量％で、Ｍｎ：０．５～２．０％，Ｓｉ：０．６～１．２％，Ｃｕ：０．０１～１．０％，Ｆｅ：０．０５～１．０％，Ｓｒ：０．０１～１．５％を含有し、残部がＡｌおよび不可避不純物からなる組成を有し、Ａｌ、ＳｉおよびＳｒを構成元素とする金属間化合物が材料断面（ＲＤ－ＮＤ）方向の観察より、円相当径で１μｍ以上の径を有するものが１００００μｍ
２
あたり１０個より多く存在し、融点（固相線温度）が６１０℃以上であり、ろう付相当熱処理後の引張強さが１５０ＭＰａ以上であるアルミニウム合金材。
続きを表示（約 900 文字）【請求項２】
ＳｉとＳｒの含有比が質量比で１．５６×Ｓｉ＞Ｓｒの関係式を満たす請求項１記載のアルミニウム合金材。
【請求項３】
前記組成に、さらに、質量％で、０．３５％以下のＴｉ、Ｖ、Ｃｒ、Ｃｏ、Ｎｉ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏの１種あるいは２種以上を含有する請求項１または２に記載のアルミニウム合金材。
【請求項４】
前記組成に、さらに、質量％で、Ｚｎ：０．０１～８．０％およびＭｇ：０．０１～１．０％の１種または２種を含有する請求項１または２に記載のアルミニウム合金材。
【請求項５】
前記組成に、さらに、質量％で、Ｚｎ：０．０１～８．０％およびＭｇ：０．０１～１．０％の１種または２種を含有する請求項３に記載のアルミニウム合金材。
【請求項６】
請求項１または２に記載のアルミニウム合金材を心材とし、前記心材の片面あるいは両面に前記アルミニウム合金材と別種のアルミニウム合金材が１層以上貼り合わされているアルミニウム合金クラッド材。
【請求項７】
請求項３に記載のアルミニウム合金材を心材とし、前記心材の片面あるいは両面に前記アルミニウム合金材と別種のアルミニウム合金材が１層以上貼り合わされているアルミニウム合金クラッド材。
【請求項８】
請求項４に記載のアルミニウム合金材を心材とし、前記心材の片面あるいは両面に前記アルミニウム合金材と別種のアルミニウム合金材が１層以上貼り合わされているアルミニウム合金クラッド材。
【請求項９】
請求項５に記載のアルミニウム合金材を心材とし、前記心材の片面あるいは両面に前記アルミニウム合金材と別種のアルミニウム合金材が１層以上貼り合わされているアルミニウム合金クラッド材。
【請求項１０】
請求項１または２に記載のアルミニウム合金材を皮材とし、前記アルミニウム合金材と別種のアルミニウム合金材を心材として、前記皮材が前記心材の片面あるいは両面に貼り合わされているアルミニウム合金クラッド材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、アルミニウム合金材およびアルミニウム合金クラッド材に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
自動車熱交換器向けアルミニウム合金の材料強度向上手段として、Ｍｎ，Ｓｉ，Ｃｕを添加する技術が知られている（例えば、特許文献１）。
ところで、昨今ＣＯ
２
排出量が少ない材料のニーズが高まっている。アルミニウムは鋳造以降の製造工程においてＣＯ
２
排出量はそれほど多くない金属であるが、莫大な電力を要する地金精錬において間接的にではあるが多量のＣＯ
２
が生成してしまう。そのため、低ＣＯ
２
な材料であるためには新地金使用率の低減、すなわちリサイクル率が高い材料であることが望まれる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１７８１７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、ＳｉやＣｕは添加するほどアルミニウムの融点を低下させる働きがある。材料融点が低下してしまうと、ろう付熱処理時に座屈やエロージョンなどの問題が生じてしまうため、高強度化と低融点化はトレードオフの関係にあるといえ、これらを両立できる技術開発が必要である。
【０００５】
本発明は、上記事情を背景としてなされたものであり、高強度化と耐熱性とを兼ね備えたアルミニウム合金材およびアルミニウム合金クラッド材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本発明のアルミニウム合金材のうち、第１の形態は、質量％で、Ｍｎ：０．５～２．０％，Ｓｉ：０．６～１．２％，Ｃｕ：０．０１～１．０％，Ｆｅ：０．０５～１．０％，Ｓｒ：０．０１～１．５％を含有し残部がＡｌおよび不可避不純物からなる組成のアルミニウム合金材であって、Ａｌ、ＳｉおよびＳｒを構成元素とする金属間化合物が材料断面（ＲＤ－ＮＤ）方向の観察より、円相当径で１μｍ以上の径を有するものが１００００μｍ
２
あたり１０個より多く存在し、融点（固相線温度）が６１０℃以上であり、ろう付相当熱処理後の引張強さが１５０ＭＰａ以上である。
【０００７】
他の形態のアルミニウム合金材の発明は、前記形態の発明において、ＳｉとＳｒの含有比が質量比で１．５６×Ｓｉ＞Ｓｒの関係式を満たす。
【０００８】
他の形態のアルミニウム合金材の発明は、前記形態の発明において、前記組成に、さらに、質量％で０．３５％以下のＴｉ、Ｖ、Ｃｒ、Ｃｏ、Ｎｉ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏの１種あるいは２種以上を含有する。
【０００９】
他の形態のアルミニウム合金材の発明は、前記形態の発明において、前記組成に、さらに、質量％でＺｎ：０．０１～８．０％およびＭｇ：０．０１～１．０％の１種または２種を含有する。
【００１０】
本発明のアルミニウム合金クラッド材のうち、第１の形態は、前記形態のアルミニウム合金材を心材とし、前記心材の片面あるいは両面に前記アルミニウム合金材と別種のアルミニウム合金材が１層以上貼り合わされている。
（【００１１】以降は省略されています）

関連特許
