公開番号2025071292
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025027717,2022076040
出願日2025-02-25,2022-05-02
発明の名称照明制御装置
出願人株式会社ネットワーク・コーポレーション
代理人個人,個人
主分類H05B 47/18 20200101AFI20250424BHJP(他に分類されない電気技術)
要約【課題】本発明は、照明設備の施工の迅速化を可能とする照明制御装置を提供することを目的とする。

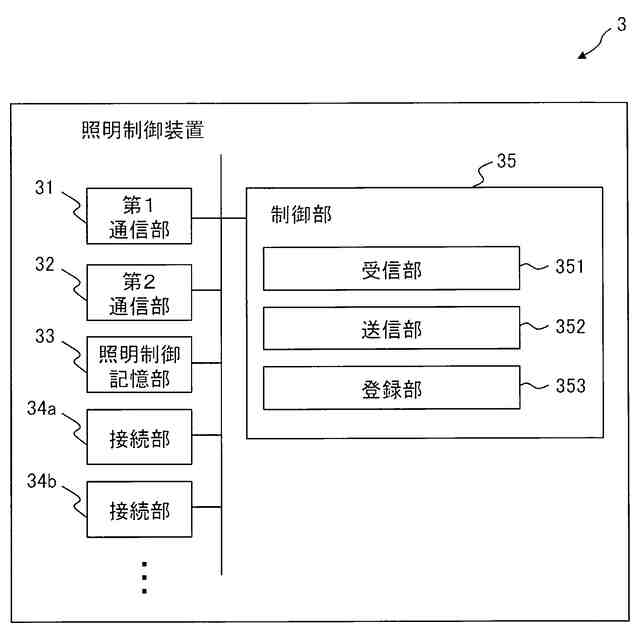

【解決手段】本発明に係る照明制御装置3は、
一又は複数の入力装置5と通信可能であり、
制御部と、

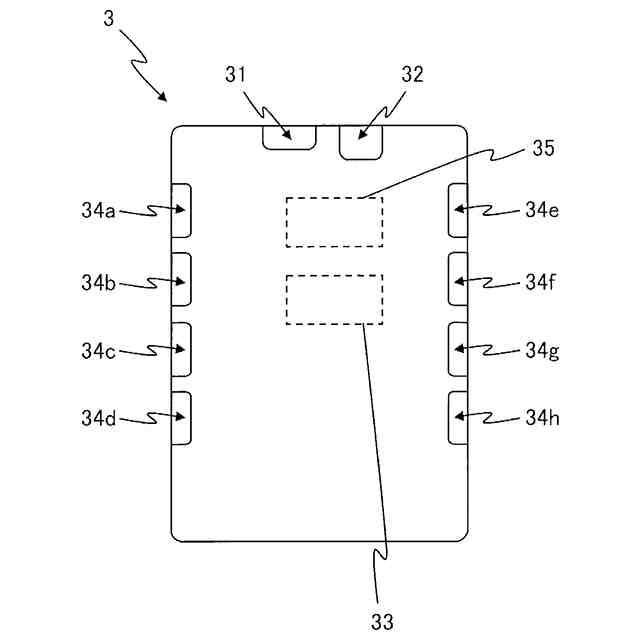

照明器具2に電力を供給するケーブルと接続可能な一又は複数の接続部と、を備え、
入力装置5と接続部との関連付けを示す設定情報を外部の端末装置4から受信可能であり、
設定情報を示した設定テーブルを記憶する照明制御記憶部を有し、
制御部は、
設定情報を更新可能であるとともに、
ユーザによる一又は複数の入力装置5のいずれかの操作に応じて、設定情報に基づいて、操作された入力装置5に関連付けられた接続部に接続されたケーブルを介して照明器具2に電力を供給する。

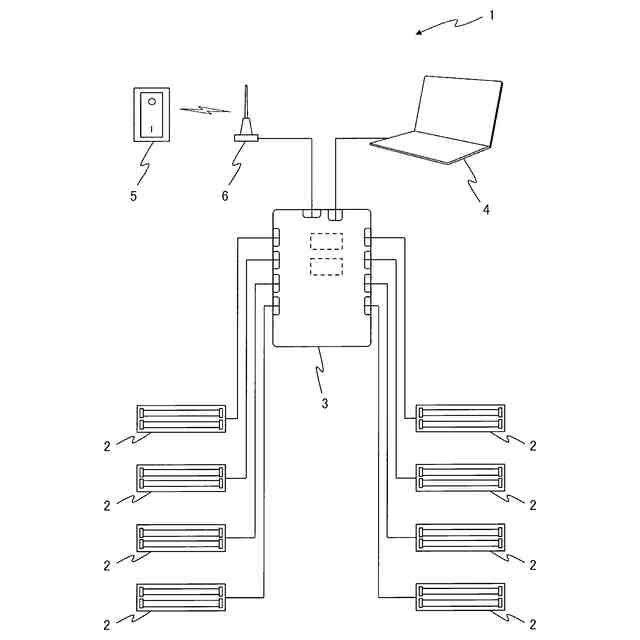

【選択図】図1
特許請求の範囲【請求項１】
一又は複数の入力装置と通信可能
であり、
制御部と、
照明器具に電力を供給するケーブルと接続可能な一又は複数の接続部と、を備え、
前記入力装置と前記接続部との関連付けを示す設定情報を外部の端末装置から受信可能であり、
前記設定情報を示した設定テーブルを記憶する照明制御記憶部を有し、
前記制御部は、
前記設定情報を更新可能であるとともに、
ユーザによる前記一又は複数の入力装置のいずれかの操作に応じて、前記設定情報に基づいて、操作された前記入力装置に関連付けられた前記接続部に接続された前記ケーブルを介して前記照明器具に電力を供給する、
ことを特徴とする
照明制御装置
。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明制御システム、照明制御方法、
照明制御装置、
端末装置、端末制御方法、及び端末制御プログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来から、オフィス、工場、又はショッピングセンター等の施設に設置される複数の照明器具を制御するための照明制御システムが知られている。例えば、特許文献１には、施設内の複数の区画のそれぞれに対応する照明器具が、各区画において人を検知する人検知センサ又は各区画の照度を検知する照度センサ等からの情報に基づいて制御される照明制御システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２０７３１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された照明制御システムでは、照明設備の施工者が、照明器具、入力装置（各種センサ装置及びスイッチ）並びに照明制御装置のそれぞれの仕様及び規格を把握した上で、各装置の設置工事を行う必要があった。しかしながら、各照明器具が各入力装置によって制御（点滅等）されるためには、施工者が、照明制御装置において各照明器具と各入力装置とを関連付ける作業を手動で実施する必要があり、施工の迅速化が促進しないという問題があった。
【０００５】
本発明は、このような課題を解決すべくなされたものであり、照明設備の施工の迅速化を可能とする照明制御システム、照明制御方法、
照明制御装置、
端末装置、端末制御方法、及び端末制御プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】

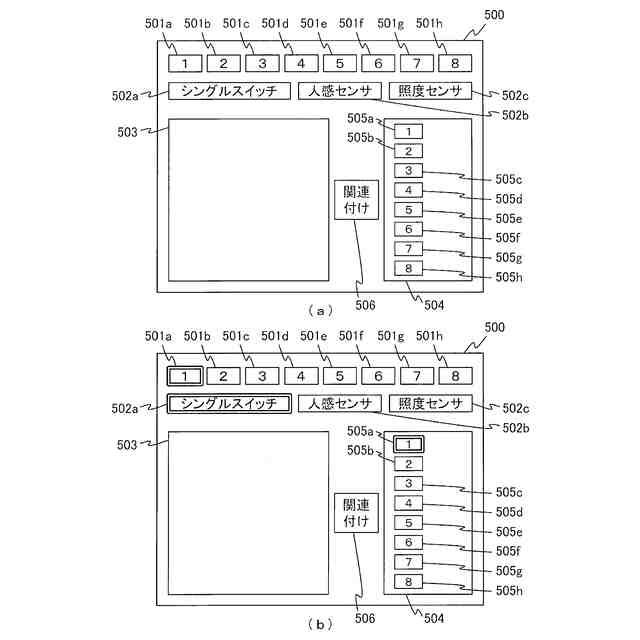

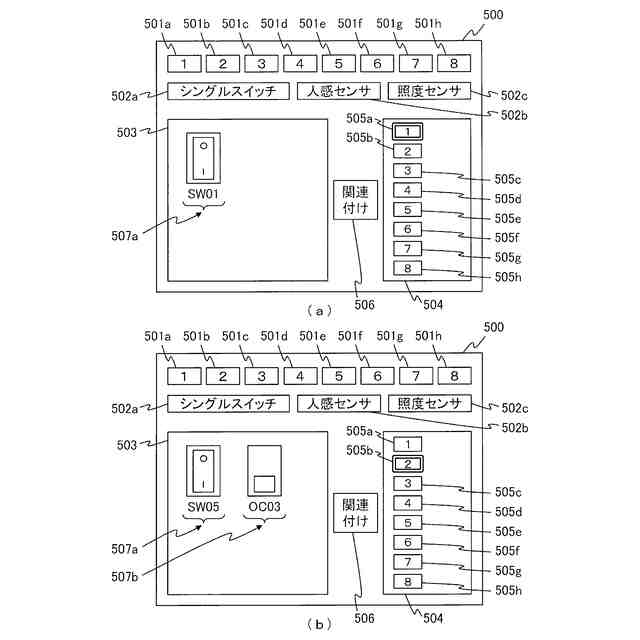

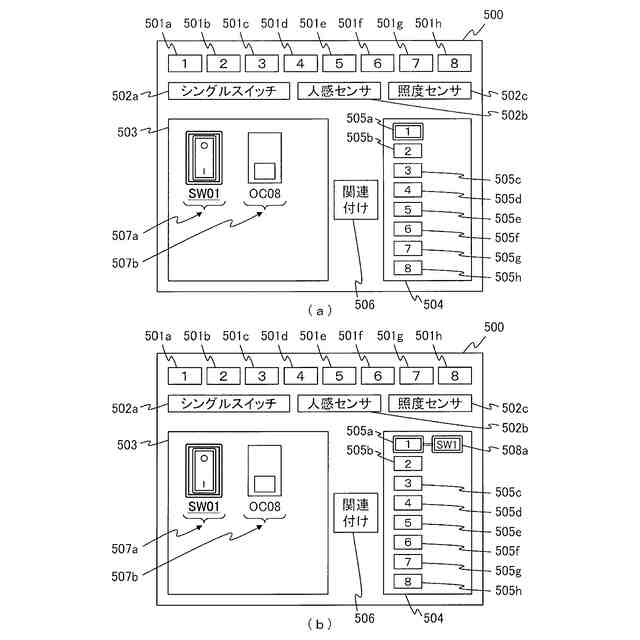

本発明に係る照明制御システムは、一又は複数の入力装置と通信可能な照明制御装置と、端末装置とを有する照明制御システムであって、照明制御装置は、制御部と、照明器具に電力を供給するケーブルと接続可能な一又は複数の接続部と、を備え、端末装置は、表示部と、表示処理部と、関連付け部と、送信部と、を備え、表示処理部は、ユーザによって選択可能な、一又は複数の接続部のそれぞれを示す一又は複数の第１オブジェクトを表示部に表示し、表示部に表示された一又は複数の第１オブジェクトの中から一の第１オブジェクトがユーザによって選択された場合、一又は複数の入力装置のそれぞれを示す一又は複数の第２オブジェクトを表示部に表示し、関連付け部は、表示部に表示された一又は複数の第２オブジェクトの中から一の第２オブジェクトがユーザによって選択されたことに応じて、選択された一の第１オブジェクトによって示される接続部と選択された一の第２オブジェクトによって示される入力装置との関連付けを示す設定情報を生成し、送信部は、設定情報を照明制御装置に送信し、制御部は、ユーザによる一又は複数の入力装置のいずれかの操作に応じて、設定情報に基づいて、操作された入力装置に関連付けられた接続部に接続されたケーブルを介して照明器具に電力を供給する。
【０００７】

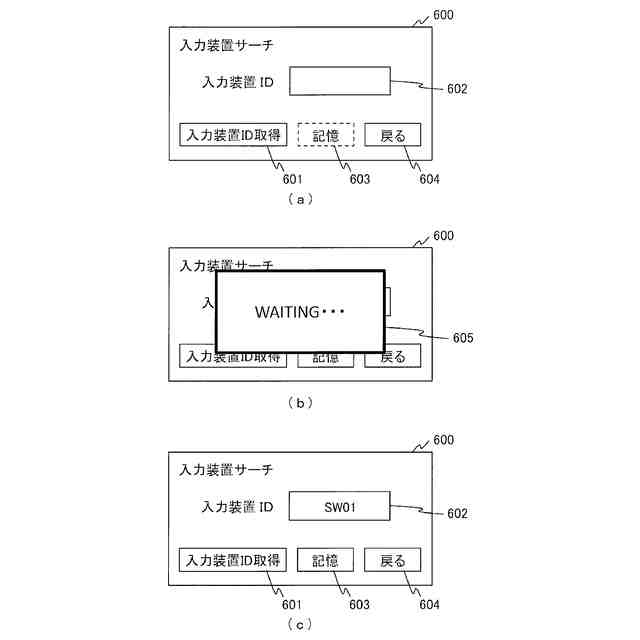

また、本発明に係る照明制御システムにおいて、一又は複数の入力装置の表示において、表示処理部は、ユーザによる入力装置の操作に応じて入力装置から送信された識別情報を、制御部から受信した場合、受信した識別情報に対応する入力装置を示す第２オブジェ
クトを表示部に表示することが好ましい。
【０００８】
また、本発明に係る照明制御システムにおいて、入力装置は、複数の種類のうちのいずれかの種類に分類されており、一又は複数の入力装置の表示において、表示処理部は、複数の種類のうちのいずれかの種類がユーザによって選択された後に、ユーザによる入力装置の操作に応じて入力装置から送信された識別情報を、制御部から受信した場合、ユーザによって選択された種類と、受信した識別情報に対応する入力装置の種類とが一致すれば、受信した識別情報に対応する入力装置を示す第２オブジェクトを表示部に表示することが好ましい。
【０００９】
また、本発明に係る照明制御システムにおいて、識別情報が送信されるために行われたユーザによる入力装置の操作は、入力装置の種類ごとに異なることが好ましい。
【００１０】
本発明に係る照明制御方法は、照明器具に電力を供給するケーブルと接続可能な一又は複数の接続部を備え、一又は複数の入力装置と通信可能な照明制御装置、及び、表示部を備える端末装置を有する照明制御システムの照明制御方法であって、端末装置は、ユーザによって選択可能な、一又は複数の接続部のそれぞれを示す一又は複数の第１オブジェクトを表示部に表示し、表示部に表示された一又は複数の第１オブジェクトの中から一の第１オブジェクトがユーザによって選択された場合、一又は複数の入力装置のそれぞれを示す一又は複数の第２オブジェクトを表示部に表示し、表示部に表示された一又は複数の第２オブジェクトの中から一の第２オブジェクトがユーザによって選択されたことに応じて、選択された一の第１オブジェクトによって示される接続部と選択された一の第２オブジェクトによって示される入力装置との関連付けを示す設定情報を生成し、設定情報を照明制御装置に送信し、照明制御装置は、ユーザによる一又は複数の入力装置のいずれかの操作に応じて、設定情報に基づいて、操作された入力装置に関連付けられた接続部に接続されたケーブルを介して照明器具に電力を供給する。
（【００１１】以降は省略されています）
