公開番号2025072633
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025022100,2022514418
出願日2025-02-14,2021-03-29
発明の名称通信システム、通信端末装置および基地局装置
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 48/16 20090101AFI20250430BHJP(電気通信技術)
要約【課題】サービスに要求されるQoSの確保を実現することで、良好な通信を実現する通信端末装置及び通信システム提供する。
【解決手段】通信システムは、通信端末(UE)と、通信端末と無線通信可能に構成された基地局(gNB#1、gNB#2)と、を含む。通信端末は、利用を所望するRAN(Radio Access Network)スライスである所望スライスが、基地局によってサポートされているか否かを、通信端末または基地局が判断する(ステップST1420～ST1426)。
【選択図】図14
特許請求の範囲【請求項１】
通信システムにおける通信端末装置であって、
前記通信システムは、前記通信端末装置と、前記通信端末装置と無線通信を行う基地局装置とを備え、
前記通信端末装置は、前記基地局装置から、ＲＡＮ（Radio Access Network）のスライスに関するスライス情報を受信するように構成される、
通信端末装置。
続きを表示（約 960 文字）【請求項２】
前記スライス情報は、前記スライスを識別するための第１の情報、及び、前記スライスをサポートするセルに関する第２の情報を含む、
請求項１に記載の通信端末装置。
【請求項３】
前記第２の情報は、前記スライスをサポートする前記セルを識別するためのＰＣＩ（Physical Cell Identifier）に関する情報を含む、
請求項２に記載の通信端末装置。
【請求項４】
前記通信端末装置は、前記第２の情報を用いて、前記スライスのためのセル再選択を行うように構成される、
請求項２に記載の通信端末装置。
【請求項５】
前記通信端末装置は、前記第２の情報を用いて、前記セル再選択において前記スライスをサポートする前記セルを優先的に選択するように構成される、
請求項４に記載の通信端末装置。
【請求項６】
前記通信端末装置は、前記セル再選択において、前記スライスをサポートしないセルを除外するように構成される、
請求項５に記載の通信端末装置。
【請求項７】
前記通信システムは、コアネットワークノードであるＡＭＦ（Access and Mobility Management Function）ノードを更に含み、
前記通信端末装置は、前記ＡＭＦによって決定された前記スライスの優先順位を用いて、前記スライスをサポートするセルを選択するように構成される、
請求項１に記載の通信端末装置。
【請求項８】
前記通信端末装置は、前記スライス情報を含む報知信号を受信するように構成される、
請求項１に記載の通信端末装置。
【請求項９】
前記報知信号は、アザーＳＩ（Other System Information）に含まれるＳＩＢ（System Information Block）である、
請求項８に記載の通信端末装置。
【請求項１０】
前記通信端末装置は、前記スライス情報を含む、前記通信端末装置宛ての個別信号を受信するように構成される、
請求項１に記載の通信端末装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、無線通信技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）において、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）と称し、コアネットワークおよび無線アクセスネットワーク（以下、まとめて、ネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される通信方式が検討されている（例えば、非特許文献１～５）。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００３】
ＬＴＥのアクセス方式としては、下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Carrier Frequency Division Multiple Access）が用いられる。また、ＬＴＥは、Ｗ－ＣＤＭＡ（Wideband Code Division Multiple Access）とは異なり、回線交換を含まず、パケット通信方式のみになる。
【０００４】

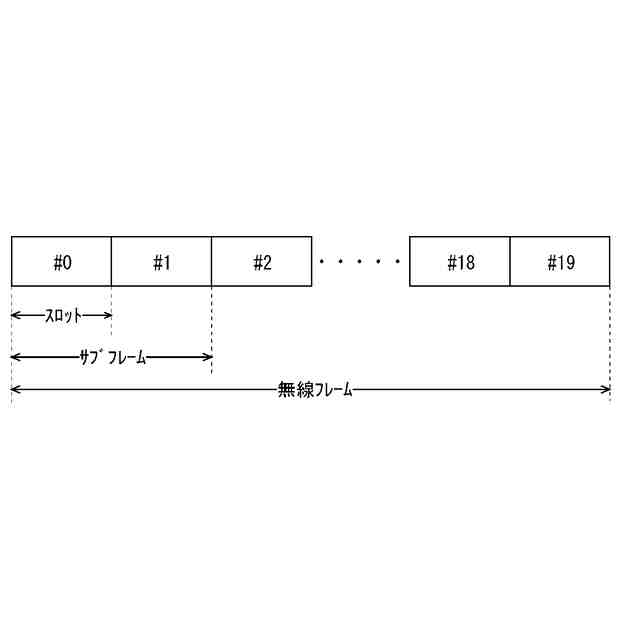

非特許文献１（５章）に記載される、３ＧＰＰでの、ＬＴＥシステムにおけるフレーム構成に関する決定事項について、図１を用いて説明する。図１は、ＬＴＥ方式の通信システムで使用される無線フレームの構成を示す説明図である。図１において、１つの無線フレーム（Radio frame）は１０ｍｓである。無線フレームは１０個の等しい大きさのサブフレーム（Subframe）に分割される。サブフレームは、２個の等しい大きさのスロット（slot）に分割される。無線フレーム毎に１番目および６番目のサブフレームに下り同期信号（Downlink Synchronization Signal）が含まれる。同期信号には、第一同期信号（Primary Synchronization Signal：Ｐ－ＳＳ）と、第二同期信号（Secondary Synchronization Signal：Ｓ－ＳＳ）とがある。
【０００５】
３ＧＰＰでの、ＬＴＥシステムにおけるチャネル構成に関する決定事項が、非特許文献１（５章）に記載されている。ＣＳＧ（Closed Subscriber Group）セルにおいてもｎｏｎ－ＣＳＧセルと同じチャネル構成が用いられると想定されている。
【０００６】
物理報知チャネル（Physical Broadcast Channel：ＰＢＣＨ）は、基地局装置（以下、単に「基地局」という場合がある）から移動端末装置（以下、単に「移動端末」という場合がある）などの通信端末装置（以下、単に「通信端末」という場合がある）への下り送信用のチャネルである。ＢＣＨトランスポートブロック（transport block）は、４０ｍｓ間隔中の４個のサブフレームにマッピングされる。４０ｍｓタイミングの明白なシグナリングはない。
【０００７】
物理制御フォーマットインジケータチャネル（Physical Control Format Indicator Channel：ＰＣＦＩＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＣＦＩＣＨは、ＰＤＣＣＨｓのために用いるＯＦＤＭ（Orthogonal Frequency Division Multiplexing）シンボルの数を、基地局から通信端末へ通知する。ＰＣＦＩＣＨは、サブフレーム毎に送信される。
【０００８】
物理下り制御チャネル（Physical Downlink Control Channel：ＰＤＣＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＣＣＨは、後述のトランスポートチャネルの１つである下り共有チャネル（Downlink Shared Channel：ＤＬ－ＳＣＨ）のリソース割り当て（allocation）情報、後述のトランスポートチャネルの１つであるページングチャネル（Paging Channel：ＰＣＨ）のリソース割り当て（allocation）情報、ＤＬ－ＳＣＨに関するＨＡＲＱ（Hybrid Automatic Repeat reQuest）情報を通知する。ＰＤＣＣＨは、上りスケジューリンググラント（Uplink Scheduling Grant）を運ぶ。ＰＤＣＣＨは、上り送信に対する応答信号であるＡｃｋ（Acknowledgement）／Ｎａｃｋ（Negative Acknowledgement）を運ぶ。ＰＤＣＣＨは、Ｌ１／Ｌ２制御信号とも呼ばれる。
【０００９】
物理下り共有チャネル（Physical Downlink Shared Channel：ＰＤＳＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＳＣＨには、トランスポートチャネルである下り共有チャネル（ＤＬ－ＳＣＨ）、およびトランスポートチャネルであるＰＣＨがマッピングされている。
【００１０】
物理マルチキャストチャネル（Physical Multicast Channel：ＰＭＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＭＣＨには、トランスポートチャネルであるマルチキャストチャネル（Multicast Channel：ＭＣＨ）がマッピングされている。
（【００１１】以降は省略されています）
