公開番号2025074024
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2024184428
出願日2024-10-18
発明の名称配管接続部品、及び配管接続部品の製造方法
出願人リューベ株式会社
代理人個人
主分類F16L 15/00 20060101AFI20250502BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】寸法精度を確保しつつ製造原価を抑制し、環境への負荷を低減することが可能な配管接続部品、及び配管接続部品の製造方法を提供する。

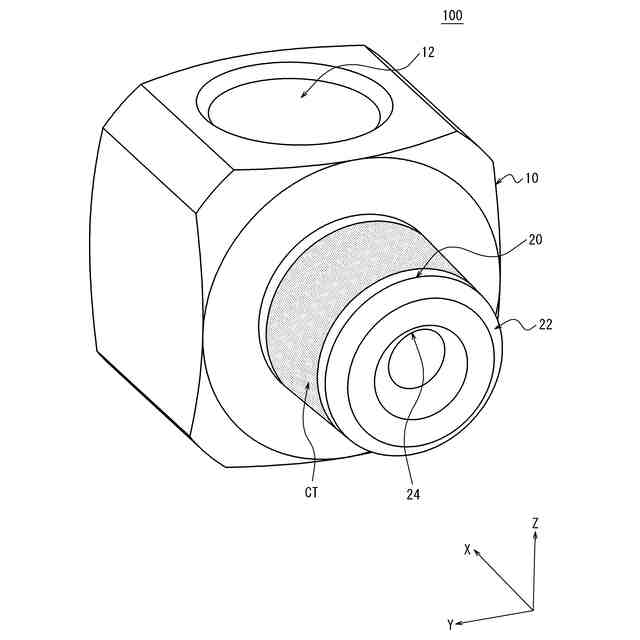

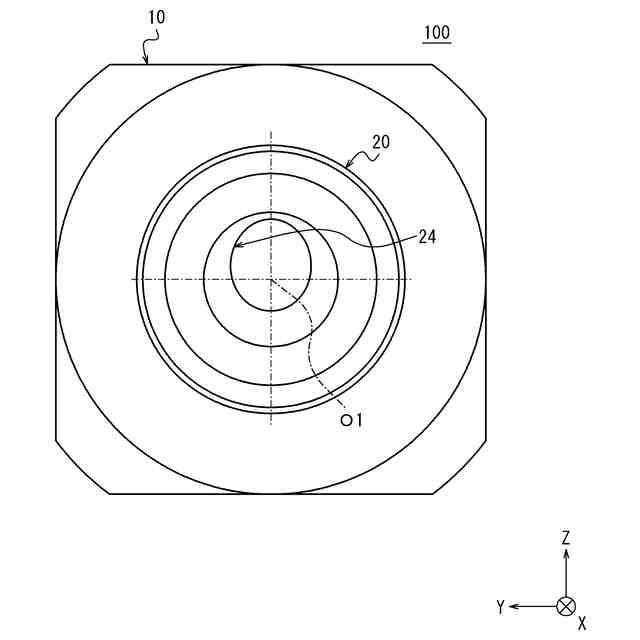

【解決手段】本開示に係る配管接続部品100は、潤滑剤、若しくは潤滑剤以外の液剤を供給するための配管を接続する配管接続部品100であって、本体部10の外面に他の配管接続部品を固定するための雄ねじ部20が設けられている、及び/又は本体部10の内面に他の配管接続部品を固定するための雌ねじ部12が設けられており、ジュラルミン又は、鉛レス快削アルミニウム合金で形成されることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
潤滑剤、若しくは潤滑剤以外の液剤を供給するための配管を接続する配管接続部品であって、
本体部の外面に他の配管接続部品を固定するための雄ねじ部が設けられている、及び／又は本体部の内面に他の配管接続部品を固定するための雌ねじ部が設けられており、

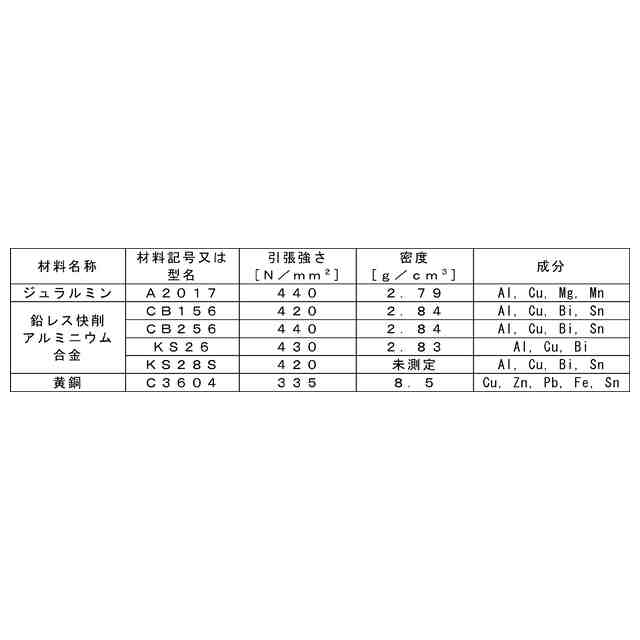

ジュラルミン又は、鉛レス快削アルミニウム合金で形成されている、配管接続部品。
続きを表示（約 700 文字）【請求項２】
前記本体部の外面に他の配管接続部品を固定するための雄ねじ部が設けられており、

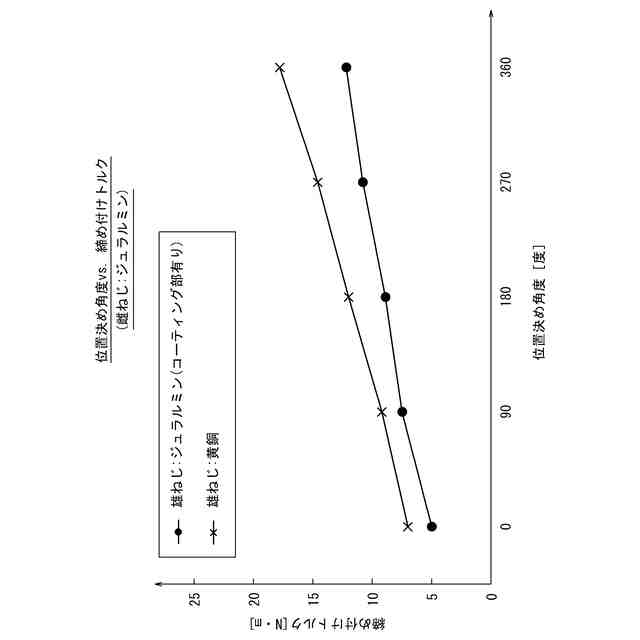

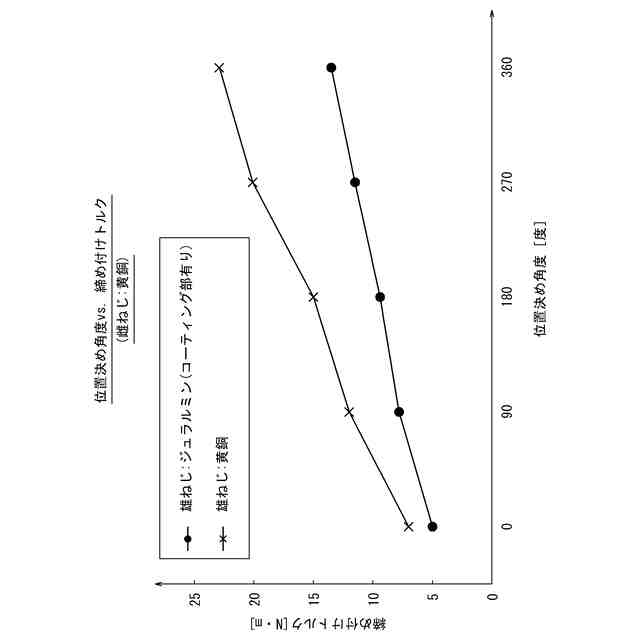

前記雄ねじ部は、フッ素樹脂を含むシール剤で覆われたコーティング部を有する、請求項１に記載の配管接続部品。
【請求項３】

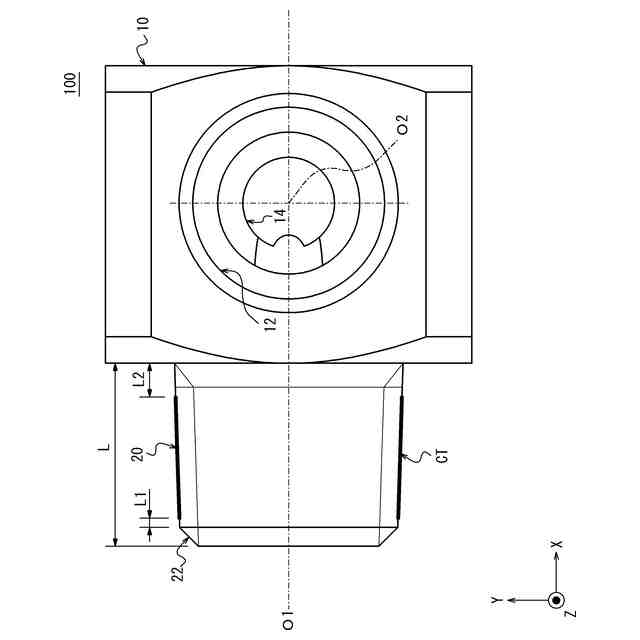

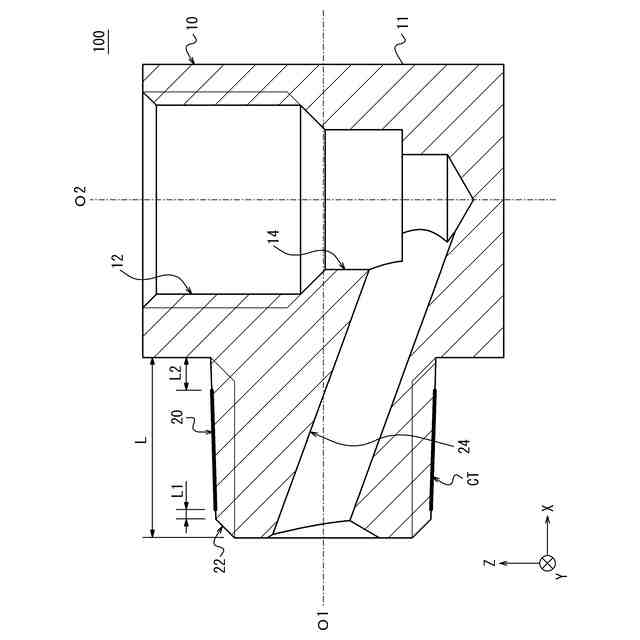

前記雄ねじ部は先端部の角部が面取りされており、前記コーティング部の先端側端部は、面取りされた前記角部から基端側に向かってねじ１周分以内の軸方向位置にある、請求項２に記載の配管接続部品。
【請求項４】

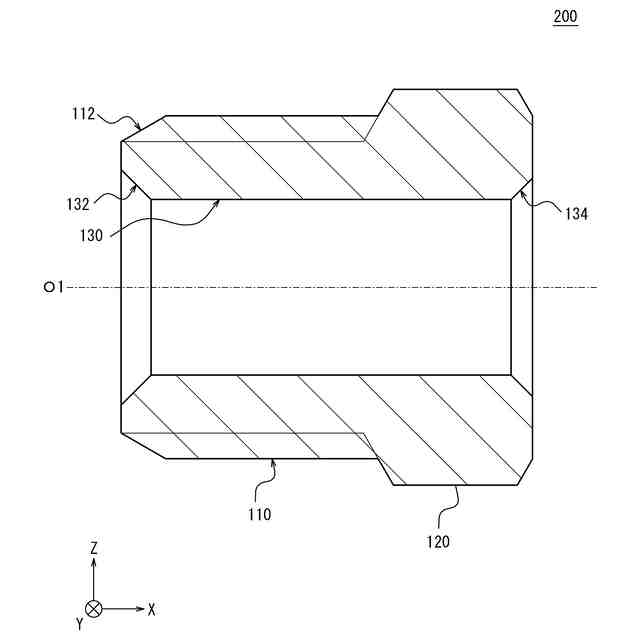

筒状の前記本体部の内面に軸線方向両側から他の配管接続部品の雄ねじ部をねじ係合可能な前記雌ねじ部を備え、
前記本体部における軸線方向両端部を除く外周面には、軸線方向視において、周方向４箇所にＤカットが設けられている、請求項１に記載の配管接続部品。
【請求項５】
前記本体部の表面に、無電解ニッケルメッキによる被膜が形成されている、請求項１又は２に記載の配管接続部品。
【請求項６】

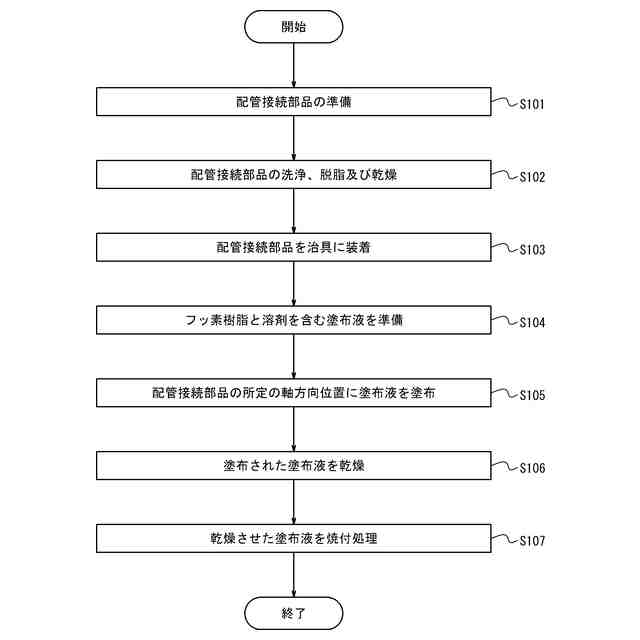

請求項２又は３に記載の配管接続部品を製造するための配管接続部品の製造方法であって、
フッ素樹脂と溶剤とを含む塗布液を準備することと、
前記雄ねじ部の所定の軸方向位置に前記塗布液を塗布することと、
塗布された前記塗布液を乾燥させることと、
乾燥させた前記塗布液を焼付処理することと
を含む、配管接続部品の製造方法。
【請求項７】
前記焼付処理は、炉内温度が１３０℃以上１６０℃以下の炉における３０分間の熱処理を含む、請求項６に記載の配管接続部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、配管を接続する配管接続部品、及び配管接続部品の製造方法に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来の配管部品に用いられる材料としては、例えば、特許文献１に記載されているような黄銅（真鍮）が切削性、材料価格等の点から評価され、多く用いられてきた。特に、産業機械等に潤滑剤を供給する潤滑システムで使用される配管を接続する配管接続部品の分野では、接続する配管の直径が４ｍｍ、６ｍｍ又は８ｍｍといった小径のものが多く、配管が設置される装置も狭い場所に配置される場合が多いため、配管接続部品についても小型化が求められてきた。そして、部品の小型化に伴い高い寸法精度が必要となるため、潤滑システムの分野では、切削性に優れ寸法精度を高め易い黄銅がほぼ独占的に使用されてきた。
【先行技術文献】
【特許文献】
【０００３】
特表２０１９－５０８５８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来用いられてきた黄銅は、切削性を向上させる等の理由により鉛を含むものが多く、環境等への負荷を考慮すると継続して用いることは難しい。また、近年の材料価格の高騰に伴い、従来材料価格が比較的安いとされてきた黄銅を用いた場合であっても材料価格が製造原価を押し上げる要因となっており、これらの点において改善の余地があった。
【０００５】
本開示の目的は、寸法精度を確保しつつ製造原価を抑制し、環境への負荷を低減することが可能な配管接続部品、及び配管接続部品の製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
上述の課題を解決するために、本開示の配管接続部品は、
［１］
潤滑剤、若しくは潤滑剤以外の液剤を供給するための配管を接続する配管接続部品であって、
本体部の外面に他の配管接続部品を固定するための雄ねじ部が設けられている、及び／又は本体部の内面に他の配管接続部品を固定するための雌ねじ部が設けられており、
ジュラルミン又は、鉛レス快削アルミニウム合金で形成されていることを特徴とする。
【０００７】
また、本開示の配管接続部品は、
［２］
上記［１］に記載の構成において、前記本体部の外面に他の配管接続部品を固定するための雄ねじ部が設けられており、前記雄ねじ部は、フッ素樹脂を含むシール剤で覆われたコーティング部を有することが好ましい。
【０００８】
また、本開示の配管接続部品は、
［３］
上記［２］に記載の構成において、前記雄ねじ部は先端部の角部が面取りされており、前記コーティング部の先端側端部は、面取りされた前記角部から基端側に向かってねじ１周分以内の軸方向位置にあることが好ましい。
【０００９】
また、本開示の配管接続部品は、
［４］
上記［１］に記載の構成において、筒状の前記本体部の内面に軸線方向両側から他の配管接続部品の雄ねじ部をねじ係合可能な前記雌ねじ部を備え、前記本体部における軸線方向両端部を除く外周面には、軸線方向視において、周方向４箇所にＤカットが設けられていることが好ましい。
【００１０】
また、本開示の配管接続部品は、
［５］
上記［１］から［４］のいずれかに記載の構成において、前記本体部の表面に、無電解ニッケルメッキによる被膜が形成されていることが好ましい。
（【００１１】以降は省略されています）
