公開番号2025075784
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187189
出願日2023-10-31
発明の名称記録装置および記録方法
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 11/48 20060101AFI20250508BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ロールから記録部に搬送されるシートの先端が記録部の記録面に接触し難い記録装置を提供する。

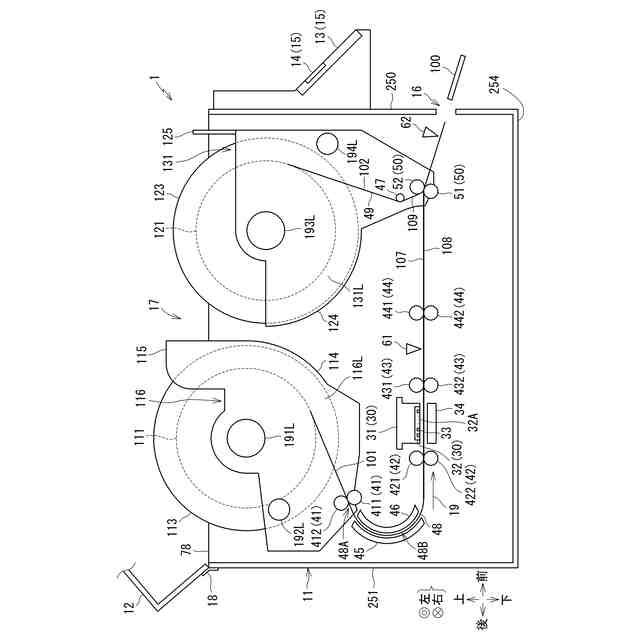

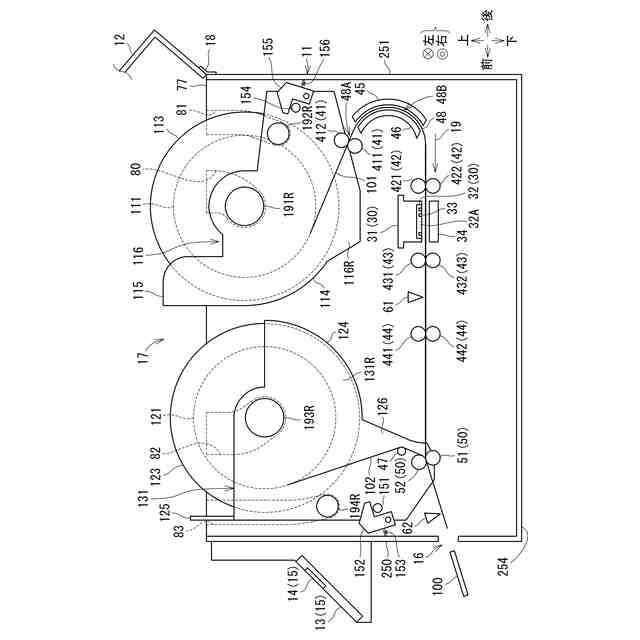

【解決手段】ラミネート装置1は、第1シート101が巻かれた第1ロール111と、第1シート101が搬送方向19へ通過する第1搬送路48と、第1搬送路48を通過する第1シート101の記録面107と対向するノズル面32Aを有する記録部30と、記録部30よりも搬送方向19の下流で第1シート101の記録面107に貼り合わされる第2シート102が巻かれた第2ロール121と、を備える。第1ロール111および第2ロール121はノズル面32Aの上方に位置する。第1シート101の記録面107は、第1ロール111において外側を向く。
【選択図】図3
特許請求の範囲【請求項１】

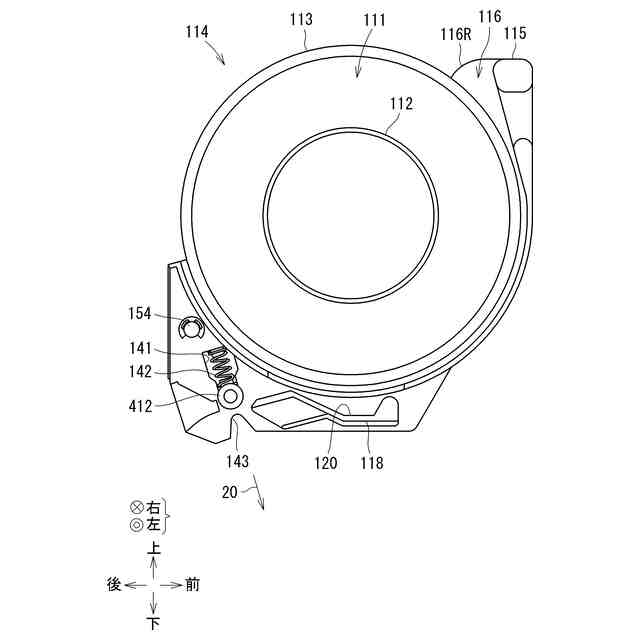

第１シートが巻かれて構成される第１ロールと、
上記第１シートが搬送方向へ通過する搬送路と、
上記搬送路を通過する上記第１シートの記録面と対向するノズル面を有し、当該ノズル面から液体を吐出して画像を記録する記録部と、

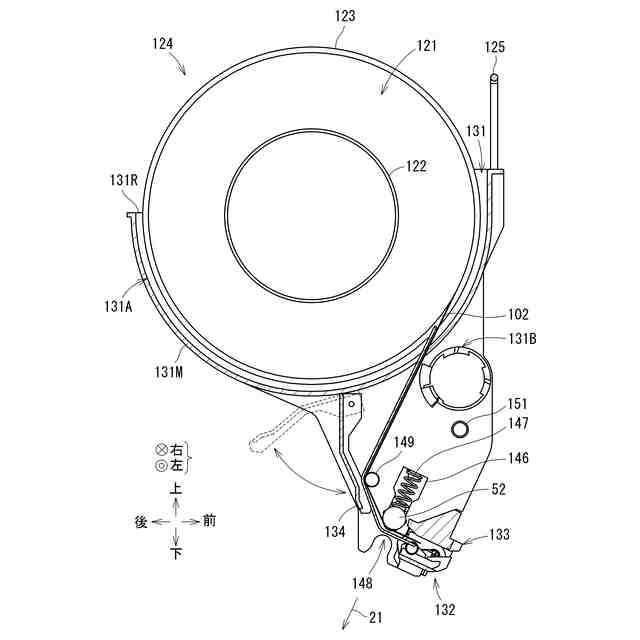

上記記録部よりも上記搬送方向の下流で上記第１シートの上記記録面に貼り合わされる第２シートが巻かれて構成される第２ロールと、を備えており、
上記第１ロールは上記記録部の上記ノズル面に対し、上記ノズル面と交差する第１方向における一方側に位置し、
上記第２ロールは上記記録部の上記ノズル面に対し、上記第１方向における上記一方側に位置し、
上記第１シートの上記記録面は、上記第１ロールにおいて外側を向く記録装置。
続きを表示（約 1,200 文字）【請求項２】
上記第１ロールは、上記記録部と上記第１方向に沿って重なるように位置する請求項１に記載の記録装置。
【請求項３】
筐体をさらに備えており、
上記筐体は、
上記第１方向の一方側に開口する本体と、
上記本体の開口を開閉するカバーと、を備えており、
上記第１ロールおよび上記第２ロールは、上記本体の開口を通じて上記本体に装着可能である請求項１または２に記載の記録装置。
【請求項４】
上記第１ロールおよび上記第２ロールは、上記本体の開口を通じて独立して上記本体に装着可能である請求項３に記載の記録装置。
【請求項５】
上記搬送路は、上記第１シートが進入する入口を有しており、
上記記録部の上記第１方向における端部は、上記搬送路の入口よりも上記第１方向における一方側と反対の他方側に位置する請求項３に記載の記録装置。
【請求項６】
上記搬送路は、上記第１シートが上記搬送路の上記入口に進入した状態では上記記録面が上記第１方向の他方側を向き、上記第１シートが上記入口から上記記録部へ向かう状態では、上記第１シートの上記記録面における上記搬送方向の端部よりも上流側の部分が上記搬送方向の上記端部よりも上記一方側に位置するように上記第１シートを反転させ、上記第１シートが上記ノズル面と対向する位置を通過する状態では、上記記録面が上記第１方向の上記一方側を向くものである請求項５に記載の記録装置。
【請求項７】
上記搬送路は、上記第１シートの上記記録面を反転させる湾曲部を有し、
上記湾曲部の曲率は、上記第１ロールの最大半径Ｒに対して１／Ｒより小さい請求項６に記載の記録装置。
【請求項８】
上記第２シートは、上記第１シートの上記記録面と貼り合わされる粘着層を有する請求項１または２に記載の記録装置。
【請求項９】
上記第１シートの上記記録面は，液体を受容する受容層を有する請求項１または２に記載の記録装置。
【請求項１０】
記録面が外側を向く第１シートが巻かれて構成される第１ロールから上記第１シートを搬送路を通過させて記録部のノズル面に向けて搬送する工程と、
上記第１シートの上記記録面に上記ノズル面から液体を吐出して画像を記録する工程と、
上記記録部よりも搬送方向の下流において上記第１シートの上記記録面に第２ロールの第２シートを貼り合わす工程と、を含み、
上記第１ロールは、上記記録部の上記ノズル面に対し、上記ノズル面と交差する第１方向における一方側に位置しており、
上記第２ロールは、第２シートが巻かれて構成されており、上記記録部の上記ノズル面に対し、上記第１方向の上記一方側に位置する記録方法。

発明の詳細な説明【技術分野】
【０００１】

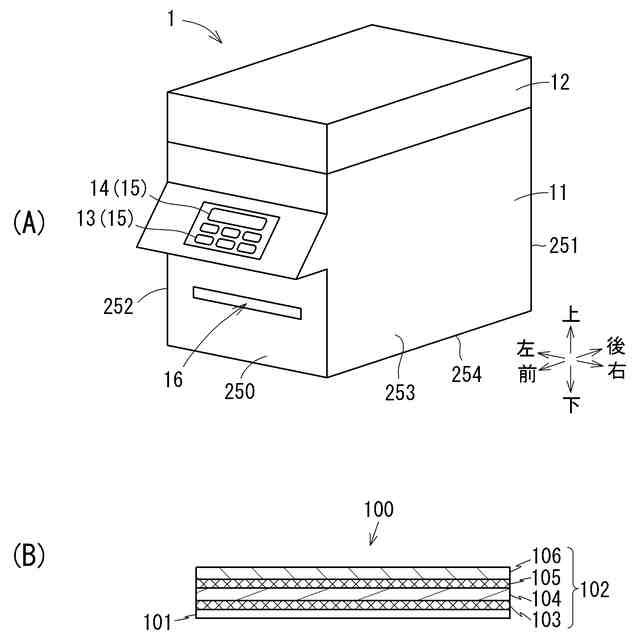

本開示は、画像が記録される第１シートと、第２シートとを貼り合わせる記録装置および記録方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、インクリボン、印字テープおよび透明テープを用いてラミネートラベルを作成する印字装置が知られている。例えば、特許文献１では、印字テープ、透明テープおよびインクリボンは、テープカセットに収容されている。テープカセットは、印字装置のカセット収納部に装着される。印字装置は、サーマルヘッドを備える。サーマルヘッドは、インクリボンのインク層を加熱して印字テープに画像を転写する。印字済みの印字テープに対し透明テープが貼り合わされることでラミネートラベルが作成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－４６９６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
サーマルヘッドを用いる他に画像を記録する手法として、インク滴を吐出するインクジェット記録ヘッドを用いるものがある。インクジェット記録ヘッドは、ノズルが開口する記録面を有している。記録面には、撥水層が積層される。インクジェット記録ヘッドの記録面にシートが接触すると、ノズルの開口においてインクのメニスカスが破壊されたり、撥水層が傷ついたりするおそれがある。特に、特許文献１の印字テープのようにシートが巻回されたロールから繰り出されたシートはカールしており、インクジェット記録ヘッドに搬送されたシートの先端が記録面に接触するおそれがある。
【０００５】
本開示は、上記の事情に鑑みてなされたものであり、その目的は、ロールから記録部に搬送されるシートの先端が記録部の記録面に接触し難い記録装置および記録方法を提供することである。
【課題を解決するための手段】
【０００６】
(1) 本開示に係る記録装置は、第１シートが巻かれて構成される第１ロールと、上記第１シートが搬送方向へ通過する搬送路と、上記搬送路を通過する上記第１シートの記録面と対向するノズル面を有し、当該ノズル面から液体を吐出して画像を記録する記録部と、上記記録部よりも上記搬送方向の下流で上記第１シートの上記記録面に貼り合わされる第２シートが巻かれて構成される第２ロールと、を備える。上記第１ロールは上記記録部の上記ノズル面に対し、上記ノズル面と交差する第１方向における一方側に位置する。上記第２ロールは上記記録部の上記ノズル面に対し、上記第１方向における上記一方側に位置する。上記第１シートの上記記録面は、上記第１ロールにおいて外側を向く。
【０００７】
第１ロールとして巻かれた第１シートはカールしている。第１シートは、第１ロールにおいて外側を向く記録面が記録部のノズル面と対向するので、カールした第１シートは、先端に向かうにつれてノズル面から離れる方向へ向かう。これにより、第１シートの先端が記録部のノズル面に接触し難いので、ノズル面の損傷を防止できる。
【０００８】
(2) 上記第１ロールは、上記記録部と上記第１方向に沿って重なるように位置してもよい。
【０００９】
第１ロールと記録部とが第１方向に重なって位置するので装置が小型化される。
【００１０】

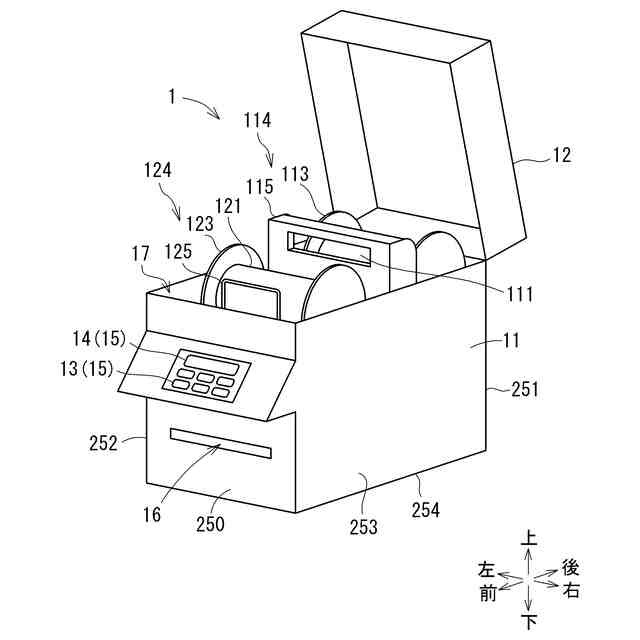

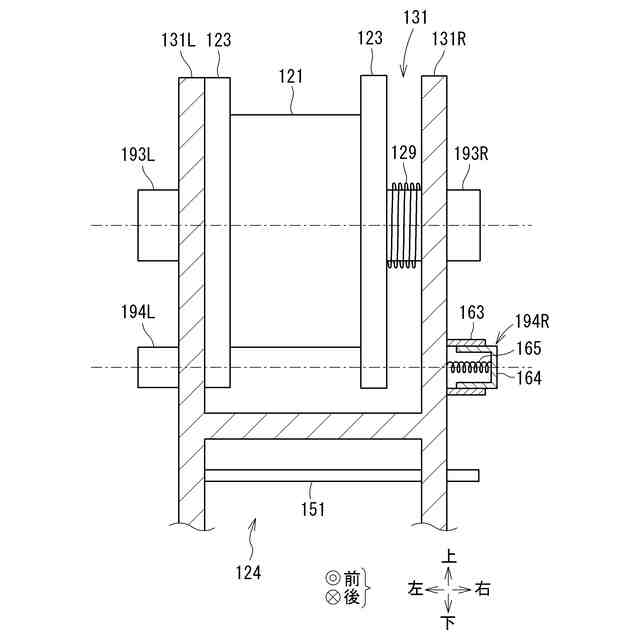

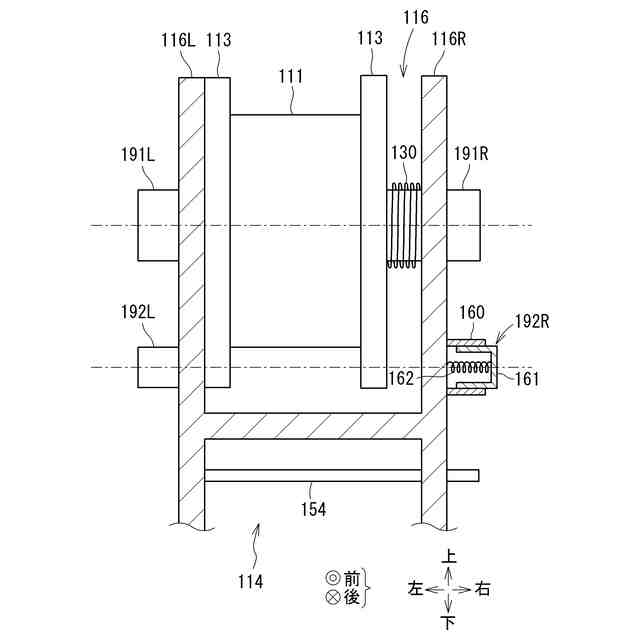

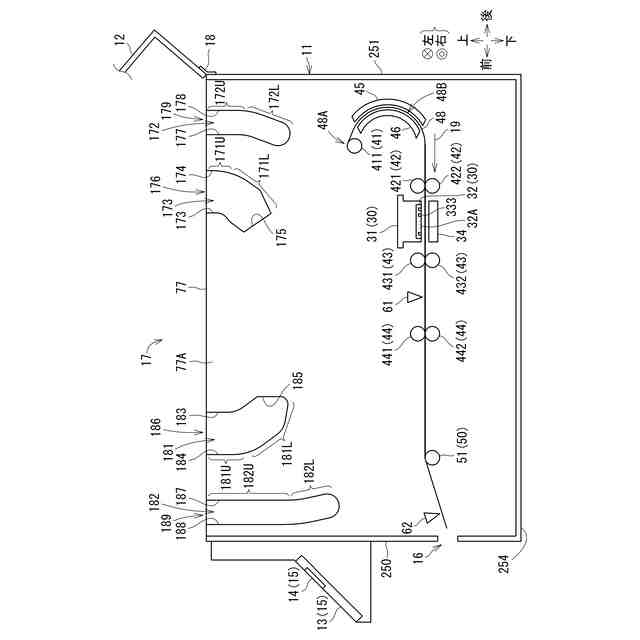

(3) 上記記録装置は、筐体をさらに備えており、上記筐体は、上記第１方向の一方側に開口する本体と、上記本体の開口を開閉するカバーと、を備えており、上記第１ロールおよび上記第２ロールは、上記本体の開口を通じて上記本体に装着可能であってもよい。
（【００１１】以降は省略されています）
