公開番号2025076632
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188339
出願日2023-11-02
発明の名称ドラムユニットおよび画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 21/18 20060101AFI20250509BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】帯電開口に沿って流れる空気の流量のばらつきの抑制。

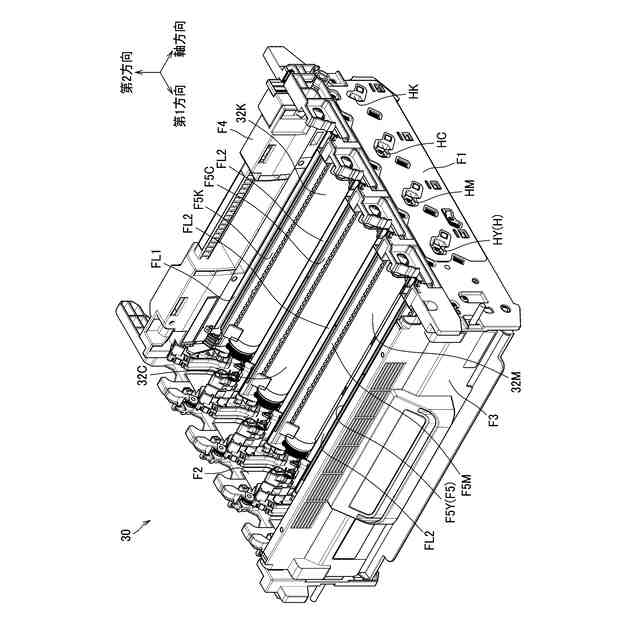

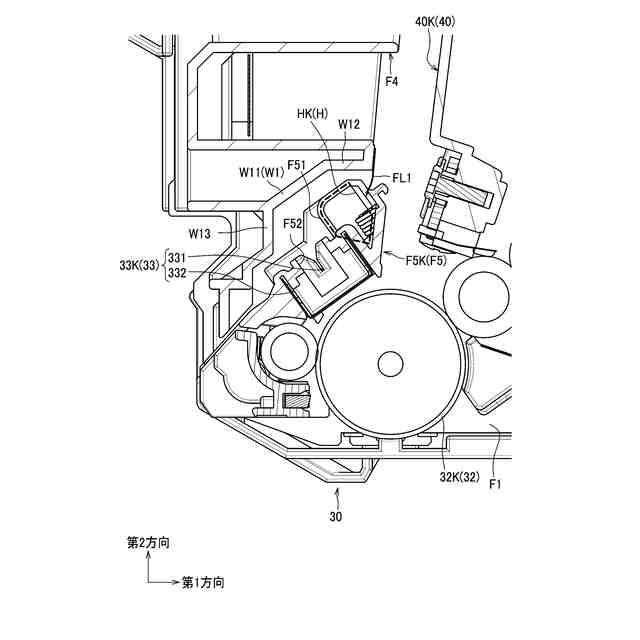

【解決手段】ドラムユニット30は、第1感光体(感光ドラム32K)と、第1感光体の軸方向に延びる第1帯電電極(帯電ワイヤ331)と、第1帯電電極を保持し、第1帯電開口(帯電開口F52)を有する第1帯電フレーム(帯電フレームF5K)と、第1帯電開口と向かい合う第1壁W1と、第1帯電フレームの軸方向の端部を支持するサイドフレーム(第1サイドフレームF1)と、第1フィルムFL1を備える。サイドフレームは、軸方向に開口する第1通気孔(通気孔HK)を有する。第1フィルムFL1は、第1帯電フレームと第1壁W1のうちの一方から他方に向けて延び、第1壁W1を有するフレームと第1帯電フレームとの間に位置する。第1通気孔から第1帯電フレームに向けて空気が流れた場合、空気が、第1帯電フレームと第1壁W1と第1フィルムFL1にガイドされて軸方向に流れる。
【選択図】図10
特許請求の範囲【請求項１】
軸方向に延びる回転軸について回転可能な第１感光体と、
前記第１感光体を帯電させるための第１帯電電極であって、前記軸方向に延びる第１帯電電極と、
前記第１帯電電極を保持する第１帯電フレームであって、前記第１帯電電極に対して前記第１感光体とは反対側に位置する第１帯電開口を有する第１帯電フレームと、
前記第１帯電開口と向かい合う第１壁と、
前記第１帯電フレームの前記軸方向の一端部を支持するサイドフレームであって、前記軸方向に開口する第１通気孔を有するサイドフレームと、

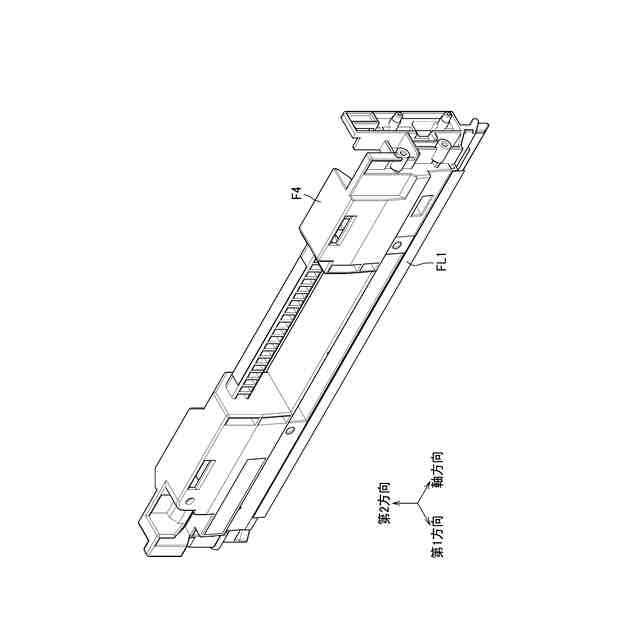

前記第１帯電フレームおよび前記第１壁のうちの一方から他方に向けて延びる第１フィルムであって、前記第１壁を有するフレームと前記第１帯電フレームとの間に位置する第１フィルムと、を備え、
前記第１通気孔から前記第１帯電フレームに向けて空気が流れた場合には、空気が、前記第１帯電フレームと前記第１壁と前記第１フィルムとにガイドされて前記軸方向に流れることを特徴とするドラムユニット。
続きを表示（約 1,400 文字）【請求項２】
前記ドラムユニットが画像形成装置の本体筐体に装着された状態において、前記第１フィルムは、前記第１帯電電極より上に位置することを特徴とする請求項１に記載のドラムユニット。
【請求項３】
前記第１通気孔は、前記軸方向から見て、前記第１帯電開口と前記第１フィルムの間に位置することを特徴とする請求項１に記載のドラムユニット。
【請求項４】
前記第１帯電電極をクリーニングするクリーナであって、前記第１帯電フレームに前記軸方向に移動可能に支持されるクリーナをさらに備え、
前記第１フィルムは、前記第１壁を有するフレームに固定され、
前記クリーナは、前記軸方向に移動する際、前記第１フィルムと接触して前記第１フィルムの一部を撓ませながら移動することを特徴とする請求項１に記載のドラムユニット。
【請求項５】
前記フレームは、前記サイドフレームの一端部を支持する端部フレームであることを特徴とする請求項１に記載のドラムユニット。
【請求項６】
前記第１フィルムは、前記端部フレームに固定されることを特徴とする請求項５に記載のドラムユニット。
【請求項７】
前記第１フィルムは、前記第１壁を有するフレームおよび前記第１帯電フレームと接触し、前記第１帯電フレームと前記第１壁との間の隙間を埋めることを特徴とする請求項１に記載のドラムユニット。
【請求項８】
前記第１フィルムは、ポリウレタンからなることを特徴とする請求項１に記載のドラムユニット。
【請求項９】
請求項１から請求項８のいずれか１項に記載のドラムユニットと、
前記ドラムユニットを移動可能に支持する本体筐体と、
現像ローラを有する現像カートリッジであって、前記ドラムユニットに着脱可能な現像カートリッジと、
第２フィルムと、を備える画像形成装置であって、
前記ドラムユニットは、
前記軸方向に延びる回転軸について回転可能な第２感光体と、
前記第２感光体を帯電させるための第２帯電電極であって、前記軸方向に延びる第２帯電電極と、

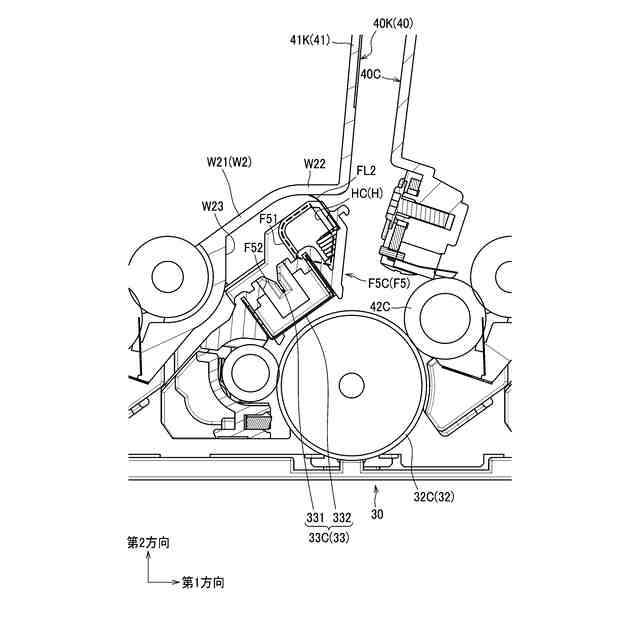

前記第２帯電電極を保持する第２帯電フレームであって、前記第２帯電電極に対して前記第２感光体とは反対側に位置する第２帯電開口を有する第２帯電フレームと、を有し、
前記現像カートリッジは、
トナーを収容する現像筐体であって、前記第２帯電開口と対向する第２壁を有する現像筐体を有し、
前記サイドフレームは、前記軸方向に開口する第２通気孔を有し、

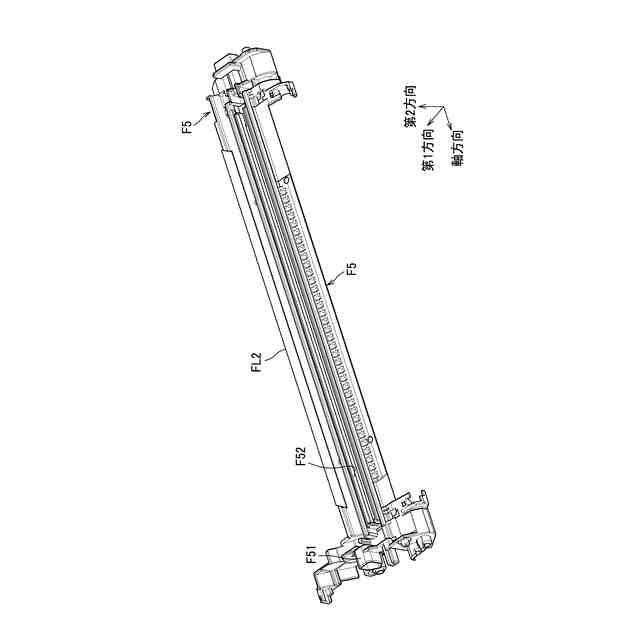

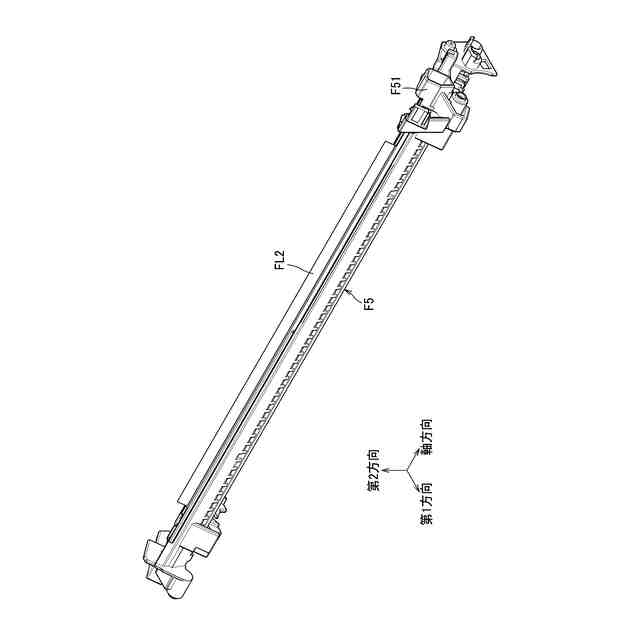

前記現像カートリッジが前記ドラムユニットに装着された状態において、前記第２フィルムは、前記第２帯電フレームおよび前記第２壁のうちの一方から他方に向けて延び、前記現像筐体と前記第２帯電フレームとの間に位置し、
前記第２通気孔から前記第２帯電フレームに向けて空気が流れた場合には、空気が、前記第２帯電フレームと前記第２壁と前記第２フィルムとにガイドされて前記軸方向に流れることを特徴とする画像形成装置。
【請求項１０】
前記第１フィルムは、前記軸方向において、前記第２フィルムよりも大きいことを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ドラムユニットおよび画像形成装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

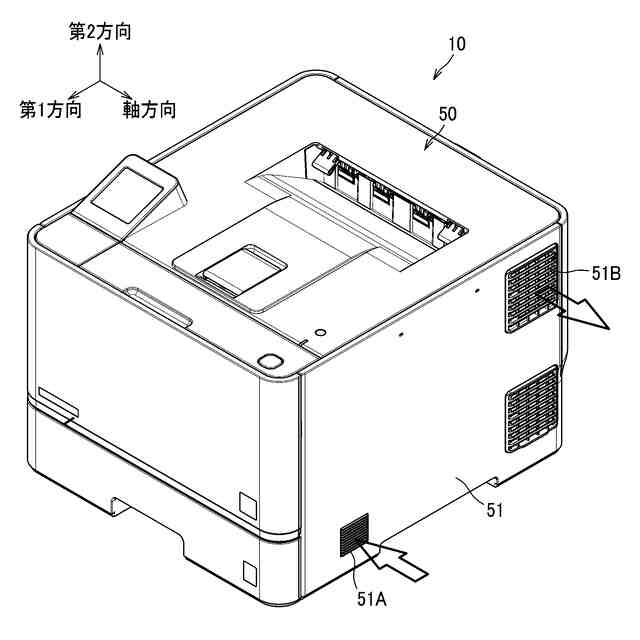

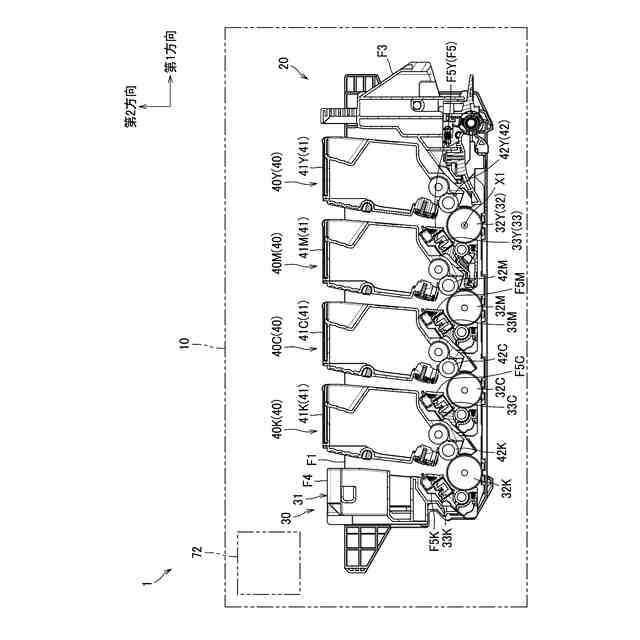

従来、画像形成装置として、本体筐体と、本体筐体から引き出し可能なドラムユニットと、ドラムユニットに着脱可能な現像カートリッジを備えたものが知られている（特許文献１参照）。ドラムユニットは、感光ドラムと、感光ドラムを帯電させる帯電ワイヤと、帯電ワイヤを保持する帯電フレームとを有している。
【０００３】
帯電フレームは、帯電開口を有する。帯電開口は、帯電ワイヤに対して感光ドラムとは反対側に位置する。帯電開口は、帯電ワイヤの延びる方向に延びている。帯電開口は、現像カートリッジと対向している。
【０００４】

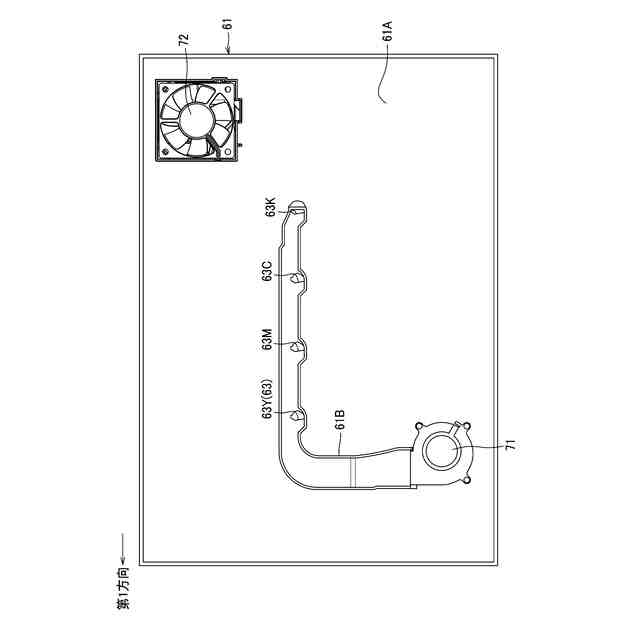

また、画像形成装置として、ドラムユニットのサイドフレームに通気孔を設けた構造も知られている（特許文献２参照）。この構造では、通気孔からドラムユニット内に取り入れた空気が、帯電開口に沿って流れた後、帯電開口および帯電ワイヤ周りを通って感光ドラムに向かい、その後ドラムユニット外に抜ける。なお、感光ドラム周りを通った空気には、トナーに含まれるシリカ等の異物が含まれている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１９０７１５号公報
特開２０１４－７１２７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の構造に、特許文献２の通気孔を適用した場合には、帯電開口に沿って流れる空気の流量が、上流側と下流側とでばらつくおそれがある。
【０００７】
そこで、本開示は、帯電開口に沿って流れる空気の流量のばらつきを抑制することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するため、本願の第１の開示に係るドラムユニットは、第１感光体と、第１帯電電極と、第１帯電フレームと、第１壁と、サイドフレームと、第１フィルムと、を備える。
第１感光体は、軸方向に延びる回転軸について回転可能である。
第１帯電電極は、第１感光体を帯電させるための電極である。第１帯電電極は、軸方向に延びる。
第１帯電フレームは、第１帯電電極を保持する。第１帯電フレームは、第１帯電開口を有する。第１帯電開口は、第１帯電電極に対して第１感光体とは反対側に位置する。
第１壁は、第１帯電開口と向かい合う。
サイドフレームは、第１帯電フレームの軸方向の一端部を支持する。サイドフレームは、第１通気孔を有する。第１通気孔は、軸方向に開口する。
第１フィルムは、第１帯電フレームおよび第１壁のうちの一方から他方に向けて延びる。第１フィルムは、第１壁を有するフレームと第１帯電フレームとの間に位置する。
第１通気孔から第１帯電フレームに向けて空気が流れた場合には、空気が、第１帯電フレームと第１壁と第１フィルムとにガイドされて軸方向に流れる。
【０００９】
第１の開示の構成によれば、空気が、第１帯電フレームと第１壁と第１フィルムとにガイドされて軸方向に流れる構成とすることで、第１帯電開口に沿って流れる空気の流量が、上流側と下流側でばらつくことを抑制できる。
【００１０】
また、本願の第２の開示は、第１の開示のドラムユニットの構成を有する他、以下の構成を有する。
ドラムユニットが画像形成装置の本体筐体に装着された状態において、第１フィルムは、第１帯電電極より上に位置する。
（【００１１】以降は省略されています）
