公開番号2025079315
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2024168548
出願日2024-09-27
発明の名称補強フィルム、補強フィルム付きデバイスおよびその製造方法
出願人日東電工株式会社
代理人弁理士法人はるか国際特許事務所
主分類C09J 7/38 20180101AFI20250514BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】被着体との貼り合わせ直後ははく離が容易であり、被着体との貼り合わせ後に粘着剤を光硬化することにより被着体と強固に接着可能であり、屈曲と伸展を繰り返した際にも、シワ等の変形や被着体からの剥がれが生じ難い補強フィルムを提供する。

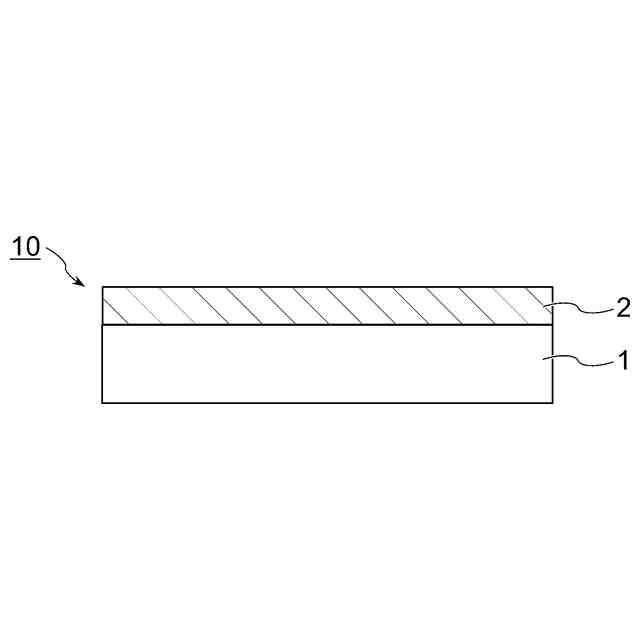

【解決手段】補強フィルム(10)は、フィルム基材(1)の一主面上に固着積層された粘着剤層(2)を備える。粘着剤層は、架橋構造を有するアクリル系ベースポリマー、光硬化剤、および光重合開始剤を含む光硬化性組成物からなる。粘着剤層は、光硬化後において、20℃におけるせん断貯蔵弾性率が100kPa以下であり、回転式レオメーターを用いて、60℃で2kPaの応力を10分間印加したときのクリープ変形率が15%以上であり、その後応力を解放して10分静置したときの歪み回復率が90%以上である。
【選択図】図1

特許請求の範囲【請求項１】
フィルム基材と、前記フィルム基材の一主面上に固着積層された粘着剤層とを備え、
前記粘着剤層は、アクリル系ベースポリマー、２以上の光重合性官能基を有する光硬化剤、および光重合開始剤を含む光硬化性組成物からなり、
前記アクリル系ベースポリマーは、モノマーユニットとして、ヒドロキシ基含有モノマーおよびカルボキシ基含有モノマーからなる群から選択される１以上を含み、前記アクリル系ベースポリマーには架橋構造が導入されており、
前記粘着剤層は、光硬化後において、
－２０℃におけるせん断貯蔵弾性率が１００ｋＰａ以下であり、
回転式レオメーターを用いて、６０℃で２ｋＰａの応力を１０分間印加したときのクリープ変形率が１５％以上であり、その後応力を解放して１０分静置したときの歪み回復率が９０％以上である、
補強フィルム。
続きを表示（約 790 文字）【請求項２】
前記粘着剤層は、光硬化前において、ポリイミドフィルムに対する接着力が、１Ｎ／２５ｍｍ以下である、請求項１に記載の補強フィルム。
【請求項３】
前記粘着剤層は、光硬化後におけるポリイミドフィルムに対する接着力が、５Ｎ／２５ｍｍ以上である、請求項１または２に記載の補強フィルム。
【請求項４】
前記光硬化性組成物は、さらに、主鎖の末端に重合性官能基を有するオリゴマーを含む、請求項１に記載の補強フィルム。
【請求項５】
前記光硬化性組成物は、前記アクリル系ベースポリマー１００重量部に対して、前記光硬化剤を３～２５重量部含有する、請求項４に記載の補強フィルム。
【請求項６】
前記オリゴマーのガラス転移温度が－３０℃以下である、請求項４または５に記載の補強フィルム。
【請求項７】
前記光硬化性組成物は、前記光硬化剤として、アルキレンオキサイド鎖を有する多官能（メタ）アクリレートを含む、請求項１または２に記載の補強フィルム。
【請求項８】
前記光硬化性組成物は、前記光硬化剤として、さらにウレタン（メタ）アクリレートを含む、請求項７に記載の補強フィルム。
【請求項９】
前記アクリル系ベースポリマーは、架橋構造導入前の重量平均分子量が１０万以上である、請求項１または２に記載の補強フィルム。
【請求項１０】

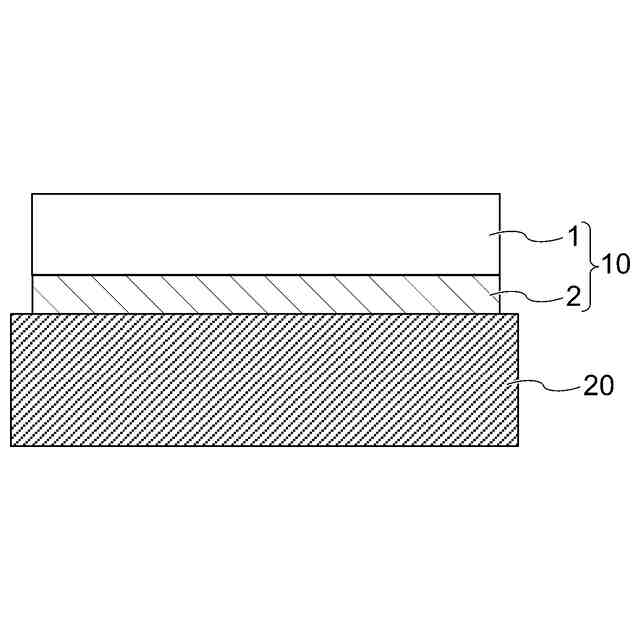

折り曲げ可能なデバイスの表面に補強フィルムが貼設された補強フィルム付きデバイスの製造方法であって、
折り曲げ可能なデバイスの表面に請求項１または２に記載の補強フィルムの前記粘着剤層を貼り合わせ、
前記粘着剤層を光硬化する、
補強フィルム付きデバイスの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、デバイス表面に貼設される補強フィルムに関する。さらに、本発明は補強フィルムを備えるデバイスおよびその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ディスプレイ等の光学デバイスや電子デバイスの表面には、表面保護や耐衝撃性付与等を目的として、粘着性フィルムが貼着される場合がある。このような粘着性フィルムは、通常、フィルム基材の主面に粘着剤層が固着積層されており、この粘着剤層を介してデバイス表面に貼り合わせられる。
【０００３】
デバイスの組み立て、加工、輸送等の使用前の状態において、デバイスまたはデバイス構成部品の表面に粘着性フィルムを仮着することにより、被着体の傷つきや破損を抑制できる。特許文献１には、フィルム基材上に光硬化性の粘着剤組成物からなる粘着剤層を備える補強フィルムが開示されている。
【０００４】
この補強フィルムは、粘着剤のゲル分率が高く、被着体との貼り合わせ直後は低粘着性であるため、被着体からのはく離が容易である。そのため、被着体からのリワークが可能であるとともに、被着体の補強を必要としない箇所から補強フィルムを位置選択的にはく離除去することも可能である。補強フィルムの粘着剤は、光硬化により被着体と強固に接着するため、被着体の表面にフィルム基材が永久接着した状態となり、デバイスの表面保護等を担う補強材として利用可能である。
【０００５】
近年では、樹脂フィルム等の折り曲げ可能な基板（フレキシブル基板）を用いた有機ＥＬパネルが実用化されており、折り畳み可能なデバイス（フォルダブルデバイス）も実用化されている。フォルダブルデバイスでは、同じ場所で屈曲が繰り返し行われる。屈曲箇所では、内側には圧縮応力、外側には引張応力が付与されるため、屈曲箇所およびその周辺に歪みが生じる。
【０００６】
特許文献２では、フォルダブルデバイスの補強フィルムの粘着剤として、低ガラス転移温度のアクリル系ベースポリマーを含む光硬化性の粘着剤を用い、低温でのせん断貯蔵弾性率を小さくすることにより、屈曲箇所での歪みを緩和し、フォルダブルデバイスの屈曲箇所での粘着剤層のはく離を抑制することが提案されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０２０－４１１１３号公報
国際公開第２０２２／０５０００９号
【発明の概要】
【発明が解決しようとする課題】
【０００８】
低温環境でフォルダブルデバイスの折り畳み（屈曲）と伸展を繰り返した際の屈曲箇所での応力による剥がれやクラックを抑制するために、補強フィルムの粘着剤層のさらなる低貯蔵弾性率化が要求されている。上述の通り、ベースポリマーのガラス転移温度を低くして、低温でのせん断貯蔵弾性率を低下させることにより、低温での耐屈曲性が高められる。しかし、低弾性率化のためにベースポリマーのガラス転移温度を低くすると、高温環境でフォルダブルデバイスを折り畳み状態で保持した後に、開いた状態（伸展状態）に戻した際に、粘着剤層の変形が元に戻らず、シワとなってデバイスの形状を変形させる原因となる。
【０００９】
本発明は、被着体との貼り合わせ直後ははく離が容易であり、被着体との貼り合わせ後に粘着剤を光硬化することにより被着体と強固に接着可能であり、低温および高温のいずれにおいても、フォルダブルデバイスの屈曲と伸展を繰り返した際に、シワ等の変形や剥がれが生じ難い補強フィルムの提供を目的とする。
【課題を解決するための手段】
【００１０】
本発明の補強フィルムは、フィルム基材の一主面上に固着積層された粘着剤層を備える。粘着剤層は、アクリル系ベースポリマー、光硬化剤、および光重合開始剤を含む光硬化性組成物からなる。
（【００１１】以降は省略されています）
