公開番号2025079580
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192348
出願日2023-11-10
発明の名称コネクタのカバー構造、及びリンク材の連結構造
出願人株式会社村田製作所
代理人個人,個人
主分類F16C 11/04 20060101AFI20250515BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】コネクタの回動軸の周辺に異物が入り込むことを抑制する。
【解決手段】コネクタ20のカバー構造30は、カバー本体40、第1部材50、及び第2部材60を備えている。カバー本体40は、主壁41、及び主壁41の向かい合う平行な一対の外縁から立ち上がる一対の側壁42を有している。第1部材50及び第2部材60は、収容空間40A内に収容可能である。側壁42の各々は、第1凹部42Aと、第2凹部42Bと、を有している。第1部材50は、一対の側壁42における第1凹部42Aに回動可能に支持される一対の第1凸部52を有している。第2部材60は、一対の側壁42における第2凹部42Bに回動可能に支持される一対の第2凸部62を有している。基準軸RAに沿う方向での第1凹部42Aの寸法は、側壁42の収容空間40A側の内面42Cに平行な方向での第1凸部52の最大寸法よりも長い。
【選択図】図2
特許請求の範囲【請求項１】
主壁、及び前記主壁の外縁のうちの向かい合う平行な一対の側縁から立ち上がる一対の側壁を有するカバー本体と、
前記主壁及び一対の前記側壁で区画される収容空間内に収容可能な第１部材及び第２部材と、
を備え、
前記側縁が延びる方向に平行な軸を基準軸としたとき、
前記側壁の各々は、前記収容空間側の内面において窪む第１凹部と、前記各第１凹部に対して前記基準軸に沿ういずれかの方向側に位置し、前記収容空間側の内面において窪む第２凹部と、を有し、
前記第１部材は、一対の前記側壁における前記第１凹部に回動可能に支持される一対の第１凸部を有し、
前記第２部材は、一対の前記側壁における前記第２凹部に回動可能に支持される一対の第２凸部を有し、
前記基準軸に沿う方向での前記第１凹部の寸法は、前記側壁の前記収容空間側の内面に平行な方向での前記第１凸部の最大寸法よりも長い
コネクタのカバー構造。
続きを表示（約 1,200 文字）【請求項２】
前記基準軸に沿う方向での前記第２凹部の寸法は、前記側壁の前記収容空間側の内面に平行な方向での前記第２凸部の最大寸法よりも長い
請求項１に記載のコネクタのカバー構造。
【請求項３】
前記第１部材は、円弧状の第１取付部と、前記第１取付部の外周面から突出する一対の前記第１凸部と、を有している
請求項１に記載のコネクタのカバー構造。
【請求項４】
一対の前記側壁の各々は、前記収容空間側の内面において窪み、且つ前記第１凹部から前記側壁における前記主壁とは反対側の縁にまで至る第１溝部を有している
請求項１に記載のコネクタのカバー構造。
【請求項５】
一対の前記側壁の各々は、前記収容空間側の内面において窪み、且つ前記第２凹部から前記側壁における前記主壁とは反対側の縁にまで至る第２溝部を有しており、
前記基準軸に沿う方向における前記第１溝部及び前記第２溝部の間隔は、前記基準軸に沿う方向における前記第１凸部及び前記第２凸部の最短の間隔と同じである
請求項４に記載のコネクタのカバー構造。
【請求項６】
前記主壁の外縁のうちの前記側縁とは異なる方向に延びる外縁を、当該主壁の端縁としたとき、
前記カバー本体は、前記端縁から前記側壁と同一方向側に立ち上がる端壁をさらに有している
請求項１に記載のコネクタのカバー構造。
【請求項７】
棒状の第１リンク材と、
棒状の第２リンク材と、
前記第１リンク材の端部及び前記第２リンク材の端部を相対回動可能に連結するコネクタと、
主壁、及び前記主壁の外縁のうちの向かい合う平行な一対の側縁から立ち上がる一対の側壁を有するカバー本体と、
前記第１リンク材に取り付けられ、前記主壁及び一対の前記側壁で区画される収容空間内に収容可能な第１部材と、
前記第２リンク材に取り付けられ、前記収容空間内に収容可能な第２部材と、
を備え、
前記側縁が延びる方向に平行な軸を基準軸としたとき、
前記側壁の各々は、前記収容空間側の内面において窪む第１凹部と、前記各第１凹部に対して前記基準軸に沿ういずれかの方向側に位置し、前記収容空間側の内面において窪む第２凹部と、を有し、
前記第１部材は、一対の前記側壁における前記第１凹部に回動可能に支持される第１凸部を有し、
前記第２部材は、一対の前記側壁における前記第２凹部に回動可能に支持される第２凸部を有し、
前記基準軸に沿う方向での前記第１凹部の寸法は、前記側壁の前記収容空間側の内面に平行な方向での前記第１凸部の最大寸法よりも長い
リンク材の連結構造。
【請求項８】
前記第１部材は、前記第１リンク材に対して、前記第１リンク材の中心軸線に沿う方向に相対移動可能である
請求項７に記載のリンク材の連結構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタのカバー構造、及びリンク材の連結構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１に記載の折り畳み式テーブルは、天板と、天板を支える複数のリンク材と、を備えている。複数のリンク材のうちの２つは、コネクタを介して接続している。具体的には、一方のリンク材の一端と他方のリンク材の一端との間にコネクタが介在している。また、コネクタは、屈曲可能である。これにより、一方のリンク材が、他方のリンク材に対して、コネクタを中心として相対回動可能になっている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のようなリンク材の連結構造において、２つのリンク材が一直線上に延びていない状態では、コネクタの回動軸の周辺に異物が入り込むおそれがある。当該コネクタの回動軸の周辺に異物が入り込むと、コネクタの屈曲動作の妨げとなる。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明は、主壁、及び前記主壁の外縁のうちの向かい合う平行な一対の側縁から立ち上がる一対の側壁を有するカバー本体と、前記主壁及び一対の前記側壁で区画される収容空間内に収容可能な第１部材及び第２部材と、を備え、前記側縁が延びる方向に平行な軸を基準軸としたとき、前記側壁の各々は、前記収容空間側の内面において窪む第１凹部と、前記各第１凹部に対して前記基準軸に沿ういずれかの方向側に位置し、前記収容空間側の内面において窪む第２凹部と、を有し、前記第１部材は、一対の前記側壁における前記第１凹部に回動可能に支持される一対の第１凸部を有し、前記第２部材は、一対の前記側壁における前記第２凹部に回動可能に支持される一対の第２凸部を有し、前記基準軸に沿う方向での前記第１凹部の寸法は、前記側壁の前記収容空間側の内面に平行な方向での前記第１凸部の最大寸法よりも長いコネクタのカバー構造である。
【０００６】
また、上記課題を解決するため、本発明は、棒状の第１リンク材と、棒状の第２リンク材と、前記第１リンク材の端部及び前記第２リンク材の端部を相対回動可能に連結するコネクタと、主壁、及び前記主壁の外縁のうちの向かい合う平行な一対の側縁から立ち上がる一対の側壁を有するカバー本体と、前記第１リンク材に取り付けられ、前記主壁及び一対の前記側壁で区画される収容空間内に収容可能な第１部材と、前記第２リンク材に取り付けられ、前記収容空間内に収容可能な第２部材と、を備え、前記側縁が延びる方向に平行な軸を基準軸としたとき、前記側壁の各々は、前記収容空間側の内面において窪む第１凹部と、前記各第１凹部に対して前記基準軸に沿ういずれかの方向側に位置し、前記収容空間側の内面において窪む第２凹部と、を有し、前記第１部材は、一対の前記側壁における前記第１凹部に回動可能に支持される第１凸部を有し、前記第２部材は、一対の前記側壁における前記第２凹部に回動可能に支持される第２凸部を有し、前記基準軸に沿う方向での前記第１凹部の寸法は、前記側壁の前記収容空間側の内面に平行な方向での前記第１凸部の最大寸法よりも長いリンク材の連結構造である。
【発明の効果】
【０００７】
上記構成によれば、コネクタの回動軸の周辺に異物が入り込むことを抑制できる。
【図面の簡単な説明】
【０００８】

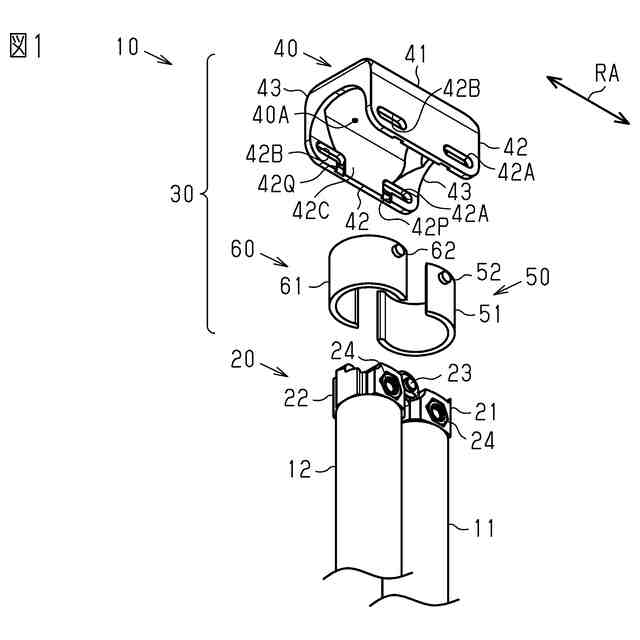

図１は、リンク材の連結構造の斜視図である。

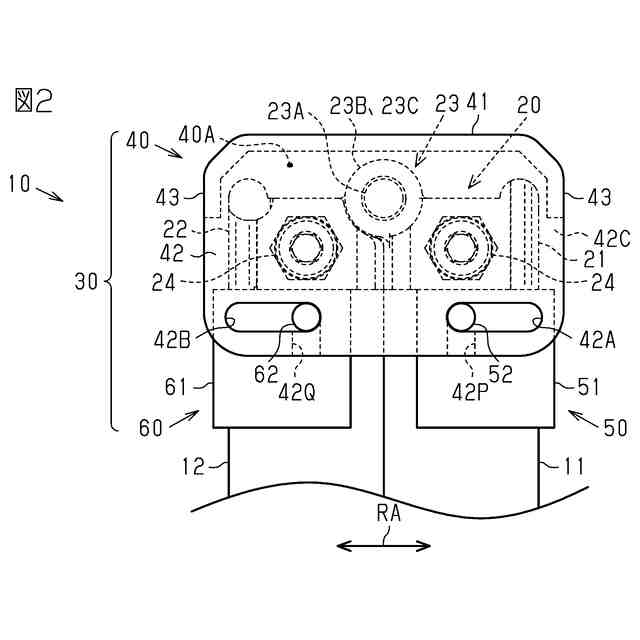

図２は、リンク材の連結構造の透過側面図である。

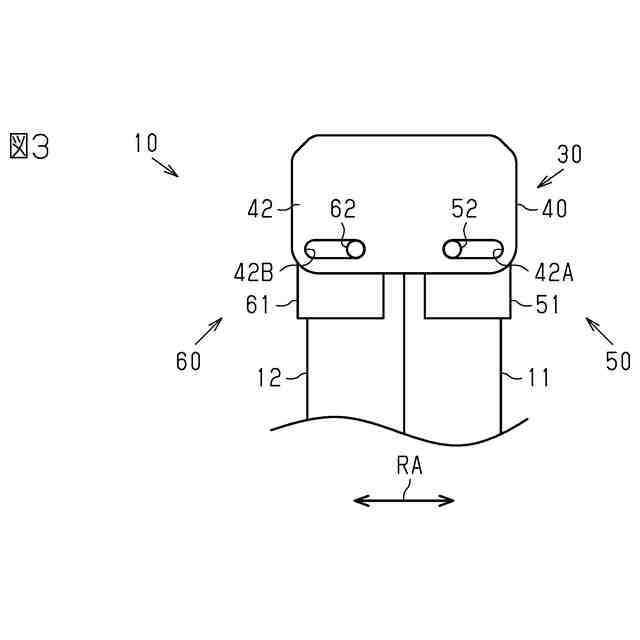

図３は、リンク材の連結構造の第１状態を示す図である。

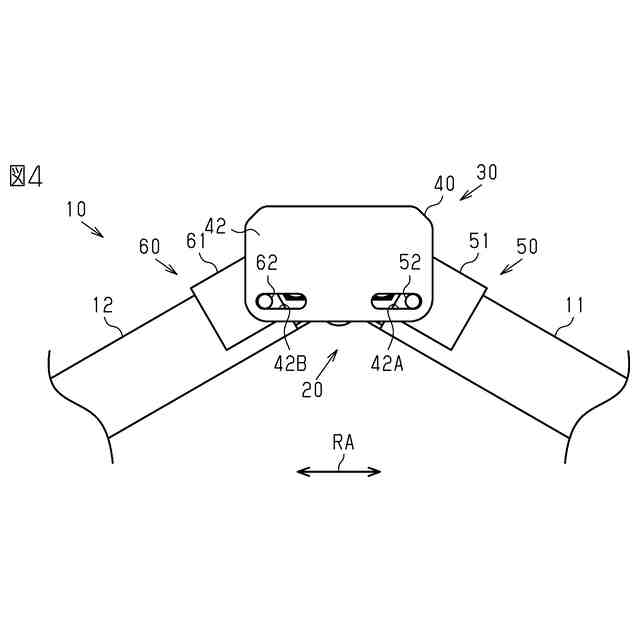

図４は、リンク材の連結構造の第２状態を示す図である。

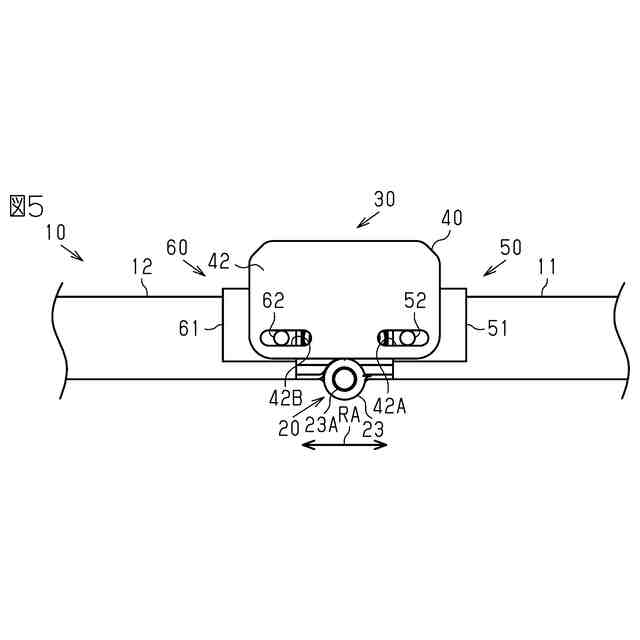

図５は、リンク材の連結構造の第３状態を示す図である。
【発明を実施するための形態】
【０００９】
以下、コネクタのカバー構造を含むリンク材の連結構造の一実施形態を、図面を参照して説明する。なお、図面は、理解を容易にするために構成要素を拡大して示している場合がある。構成要素の寸法比率は実際のものと、又は別の図面中のものと異なる場合がある。
【００１０】
＜全体構成について＞
図１に示すように、リンク材の連結機構１０は、第１リンク材１１、第２リンク材１２、及びコネクタ２０を備えている。
（【００１１】以降は省略されています）
