特許ウォッチ

公開番号2025092002
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207615
出願日2023-12-08
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人中川国際特許事務所
主分類B41J 29/38 20060101AFI20250612BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】異常シートに対する画像の印字の有無に応じて異常シートよりも後に搬送される後続シートを排紙することにより、後続シートを排紙して一時退避させることに伴うダウンタイムを短縮すること。

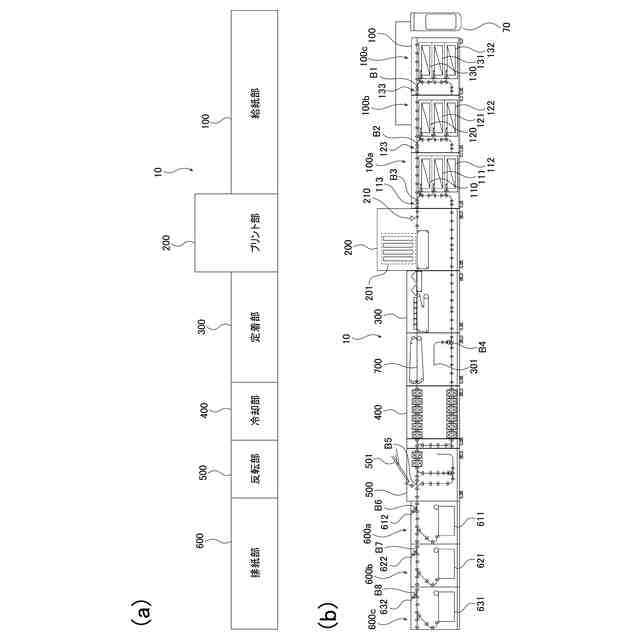

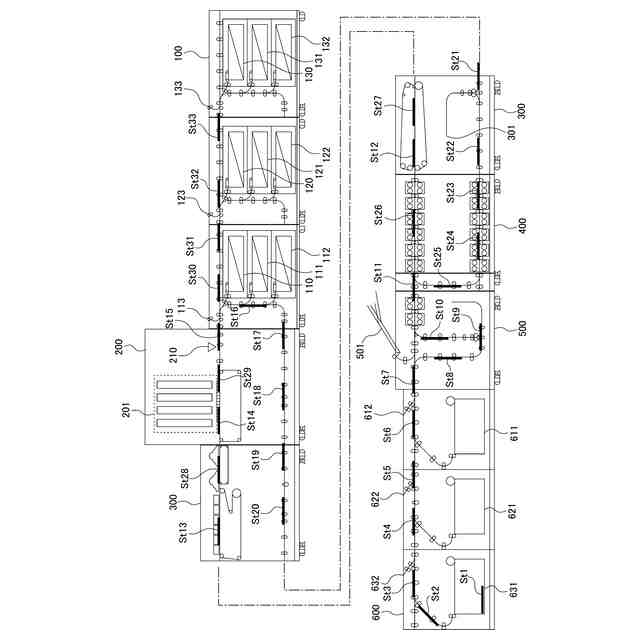

【解決手段】画像形成装置10は、不正シートに対して画像が印字されていない場合に、異常シートの後続のシートの搬送を継続すると共に、プリント部200により両面に画像を印字した後続のシートを排紙スタッカー611、621、631に排紙する。
【選択図】図1

特許請求の範囲【請求項１】
シートを搬送する搬送手段と、
前記搬送手段により搬送されるシートの表面と裏面との両面に画像を印字する画像印字手段と、
前記画像印字手段により前記両面に画像を印字したシートが前記搬送手段により排紙される第１の排紙手段と、
前記搬送手段により前記画像印字手段に搬送されるシートの異常を検知する異常検知手段と、
前記異常検知手段により異常を検知した異常シートが前記搬送手段により排紙される複数の第２の排紙手段と、
を有し、
前記搬送手段は、
前記異常シートに対して前記画像印字手段により画像が印字されていない場合に、前記異常シートよりも後に搬送する後続シートの搬送を継続すると共に、前記画像印字手段により前記両面に画像を印字した前記後続シートを前記第１の排紙手段に排紙する、
ことを特徴とする画像形成装置。
続きを表示（約 1,500 文字）【請求項２】
前記画像印字手段は、
前記異常検知手段により異常を検知した際に、前記後続シートの前記表面にのみ画像を印字している場合に、前記搬送手段により搬送される前記後続シートの前記裏面に画像を印字する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記画像印字手段は、
前記異常検知手段により異常を検知した際に、前記後続シートに画像を印字していない場合に、前記搬送手段により搬送される前記後続シートの前記両面に画像を印字する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記画像印字手段は、

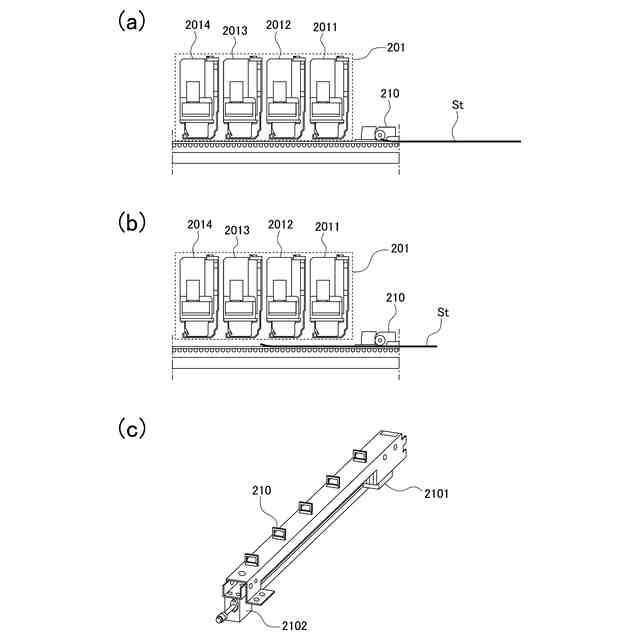

シートに画像を印字する印字位置と、前記印字位置よりもシートから離れた退避位置と、の間で移動可能な印字ヘッド部を備え、
前記印字ヘッド部は、
前記異常シートが通過する際に前記退避位置に移動し、前記後続シートが通過する際に前記印字位置に移動して前記後続シートに画像を印字する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
シートを搬送する搬送手段と、
前記搬送手段により搬送されるシートの表面と裏面との両面に画像を印字する画像印字手段と、
前記画像印字手段により前記両面に画像を印字したシートが前記搬送手段により排紙される第１の排紙手段と、
前記搬送手段により前記画像印字手段に搬送されるシートの異常を検知する異常検知手段と、
前記異常検知手段により異常を検知した異常シートが前記搬送手段により排紙される複数の第２の排紙手段と、
を有し、
前記搬送手段は、
前記異常シート及び前記異常シートよりも後に搬送する後続シートに対して前記画像印字手段により画像が印字されていない場合に、前記後続シートを前記第２の排紙手段に排紙する、
ことを特徴とする画像形成装置。
【請求項６】
前記搬送手段は、
前記異常検知手段により異常を検知した際の前記後続シートの位置に応じた前記第２の排紙手段に前記後続シートを排紙する、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記搬送手段は、
前記異常シートと前記後続シートとを異なる前記第２の排紙手段に排紙する、
ことを特徴とする請求項５又は請求項６に記載の画像形成装置。
【請求項８】

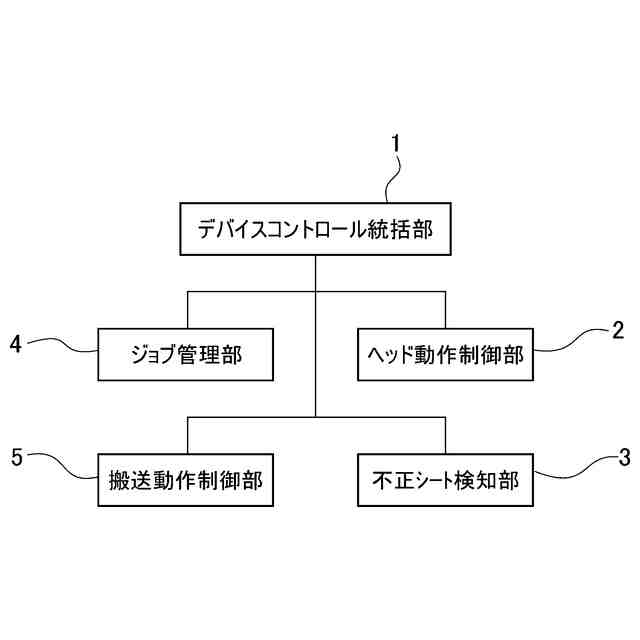

前記異常シートに画像を印字するための印刷データを一時退避させると共に、前記搬送手段により前記異常シート及び前記後続シートが前記第２の排紙手段に排紙された後に、一時退避させた前記印刷データを受け付けるジョブ管理手段を有し、
前記画像印字手段は、
前記ジョブ管理手段により受け付けた前記印刷データに基づいて前記搬送手段により搬送されるシートに画像を印字する、
ことを特徴とする請求項５又は請求項６に記載の画像形成装置。
【請求項９】
前記ジョブ管理手段は、
前記画像印字手段により前記異常シートに印字する画像が前記搬送手段により搬送されるシートに印字されるように前記印刷データを再生成する、
ことを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記搬送手段は、
前記異常シートに対して前記画像印字手段により画像が印字されている場合に、前記後続シートを前記第２の排紙手段に排紙する、
ことを特徴とする請求項１から請求項６の何れか１項に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートに画像を形成する画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、シート等の記録媒体に対してインクを吐出して画像を印字するインクジェット形式の画像形成装置は、インクを吐出するインクジェットヘッドを有する記録ヘッドユニットを画像形成部に備えている。この記録ヘッドユニットのインクジェットヘッドは、精密な制御が要求される精密部であり、記録媒体の記録面に近接して配置されて画像形成処理を実施する。
【０００３】
このようなインクジェット形式の画像形成装置において、浮き上がりを生じた記録媒体にインクジェットヘッドが接触した場合には、インクジェットヘッドを損傷させる恐れがある。このため、インクジェット形式の画像形成装置は、インクジェットヘッドを損傷させることなく、浮き上がりを生じた記録媒体を取り除いて再度ジョブを継続してエラーリカバリさせる必要がある。
【０００４】
特許文献１は、浮き上がりを生じた記録媒体からイクジェットヘッドを保護するインクジェット記録装置を開示している。特許文献１のインクジェット記録装置は、浮き上がりを生じた記録媒体を検出した際に、インクジェットヘッド部を搬送路から即時に退避させて、浮き上がりを生じた記録媒体とインクジェットヘッドとの接触によるインクジェットヘッドの損傷を回避する。しかしながら、特許文献１は、インクジェットヘッドを退避させた後に、浮き上がりを生じた記録媒体を排紙してどのようにエラーリカバリするかについて開示していない。
【０００５】
これに対して、特許文献２は、異常シート検出時のエラーリカバリ方法について開示している。特許文献２の画像形成装置は、画像形成後のシートに対して検品処理を実施して、異常シートを検出した場合に、検出した異常シートを所定の異常シート収納部へ格納すると共に、異常シートの後続の正常シートを所定の正常シート収納部へ一旦収納する。
【０００６】
また、特許文献２の画像形成装置は、各シートの収納が完了した際に、給紙トレイから追加のシートの給紙を開始して、給紙した追加のシートに異常シートに印字予定であった画像を形成する。そして、特許文献２の画像形成装置は、追加のシートに対する画像形成処理を完了した際に、正常シート収納部から正常シートの給紙を再度開始して、排紙の順番を合わせてエラーリカバリする。
【先行技術文献】
【特許文献】
【０００７】
特開２０２１－６６１２９号公報
特開２００４－２０６５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、特許文献２においては、画像形成後のシートについて異常を検知した際にエラーリカバリ処理を行うものであり、画像形成前のシートについて異常を検知した際にシートを排紙してエラーリカバリ処理することについて言及していない。
【０００９】
本発明の目的は、異常シートに対する画像の印字の有無に応じて異常シートよりも後に搬送される後続シートを排紙することにより、後続シートを排紙して一時退避させることに伴うダウンタイムを短縮することができる画像形成装置を提供することである。
【課題を解決するための手段】
【００１０】
本発明に係る画像形成装置は、シートを搬送する搬送手段と、前記搬送手段により搬送されるシートの表面と裏面との両面に画像を印字する画像印字手段と、前記画像印字手段により前記両面に画像を印字したシートが前記搬送手段により排紙される第１の排紙手段と、前記搬送手段により前記画像印字手段に搬送されるシートの異常を検知する異常検知手段と、前記異常検知手段により異常を検知した異常シートが前記搬送手段により排紙される複数の第２の排紙手段と、を有し、前記搬送手段は、前記異常シートに対して前記画像印字手段により画像が印字されていない場合に、前記異常シートよりも後に搬送する後続シートの搬送を継続すると共に、前記画像印字手段により前記両面に画像を印字した前記後続シートを前記第１の排紙手段に排紙する、ことを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
