公開番号2025093667
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209449
出願日2023-12-12
発明の名称電気融着継手
出願人株式会社クボタケミックス
代理人個人
主分類F16L 47/03 20060101AFI20250617BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】継手本体および接続する外層付樹脂管の融着部が紫外線等によって劣化することを防止でき、かつ容易に製造できる電気融着継手を提供する。
【解決手段】電気融着継手10は、電気融着受口20を有する継手本体12を備える。継手本体は、内層12aと、内層の外周面を覆う耐候性を有する外層12bとを備える。また、電気融着継手は、耐候性を有し、一方端部が電気融着受口の開口端から軸方向に突出するように当該電気融着受口の外周面に取り付けられた筒状の保護カバー14を備える。

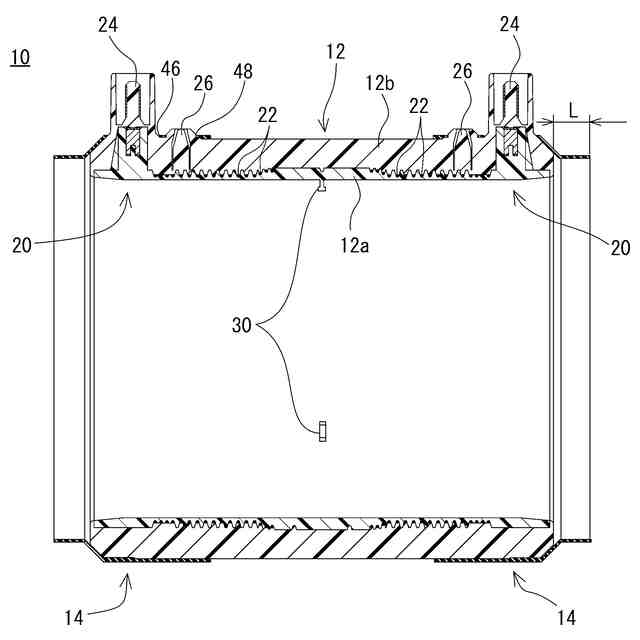

【選択図】図2
特許請求の範囲【請求項１】
電気融着受口を有する継手本体を備える電気融着継手であって、
前記継手本体は、
内層、および
前記内層の外周面を覆う耐候性を有する外層を備え、
耐候性を有し、一方端部が前記電気融着受口の開口端から軸方向外側に突出するように当該電気融着受口の外周面に取り付けられた筒状の保護カバーを備える、電気融着継手。
続きを表示（約 310 文字）【請求項２】
前記継手本体は、複数の前記電気融着受口を有し、
複数の前記電気融着受口のそれぞれに前記保護カバーが取り付けられている、請求項１記載の電気融着継手。
【請求項３】

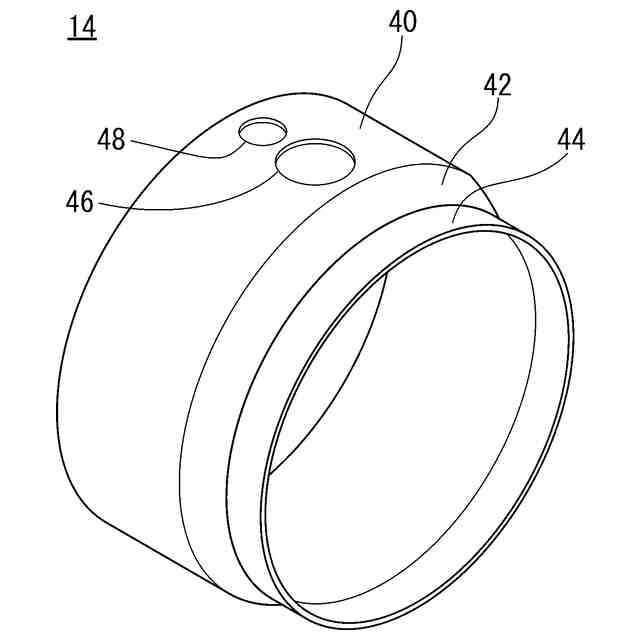

前記保護カバーは、前記電気融着受口が有する電源接続端子が嵌め入れられる挿通孔を有する、請求項１または２記載の電気融着継手。
【請求項４】
前記保護カバーの一方端部が前記電気融着受口の開口端から軸方向外側に突出する突出長さは、１０ｍｍ以上３０ｍｍ以下の大きさである、請求項１または２記載の電気融着継手。
【請求項５】
前記保護カバーは、伸縮性を有する、請求項１または２記載の電気融着継手。

発明の詳細な説明【技術分野】
【０００１】
この発明は、電気融着継手に関し、特にたとえば、電気融着受口を有する継手本体を備える、電気融着継手に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

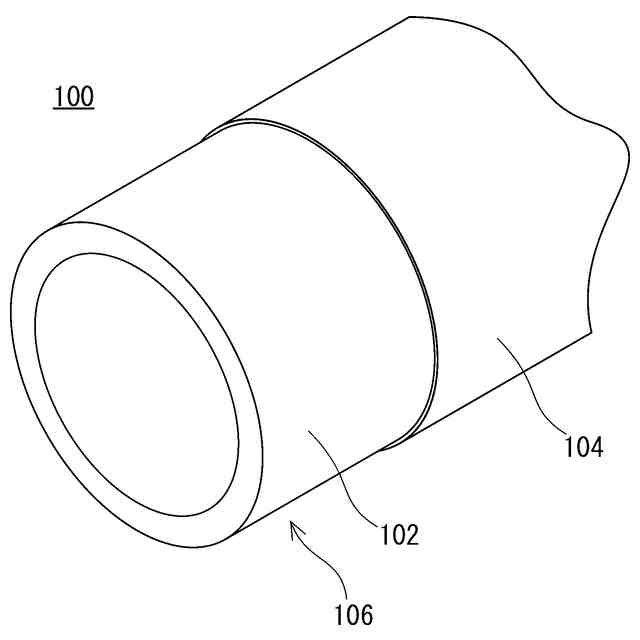

従来の電気融着継手の一例が特許文献１に開示される。特許文献１の電気融着継手は、継手本体、および継手本体の表面に被せられる熱収縮チューブを備えており、被覆ポリエチレン管（外層付樹脂管）どうしを接続するために用いられる。継手本体の両端部には、被覆ポリエチレン管の管端を受容する受口（電気融着受口）が形成される。熱収縮チューブは、継手本体の表面に紫外線等による劣化を防止するための被覆層（外層）を形成し、その両端部に、鍔部が形成されている。鍔部は、継手本体の受口の開口端からさらに軸方向に突出し、継手本体の受口が被覆ポリエチレン管の管端を受容したときに、受口の開口端と被覆ポリエチレン管の外層との間にできる隙間を覆う。これにより、接続する被覆ポリエチレン管の融着部（被覆層が剥ぎ取られて内管が露出する部分）が外部に露出することが防止され、紫外線等による融着部の劣化が防止される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１６７７６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術では、継手本体の全体に熱収縮チューブを被せて加熱収縮させることで、継手本体の表面に紫外線等による劣化を防止するための被覆層を形成している。この熱収縮チューブを加熱収縮させる際には、熱による継手本体の変形を避けるため、受口内部に収縮防止コアを設置し、冷却が完了するまで保持する必要がある。しかしながら、冷却には時間を要する上、電気融着継手の生産数量を多くするためには、専用の収縮防止コアを多数準備する必要があるので、多大な投資が必要となる。
【０００５】
それゆえに、この発明の主たる目的は、新規な、電気融着継手を提供することである。
【０００６】
この発明の他の目的は、継手本体および接続する外層付樹脂管の融着部が紫外線等によって劣化することを防止でき、かつ容易に製造できる、電気融着継手を提供することである。
【課題を解決するための手段】
【０００７】

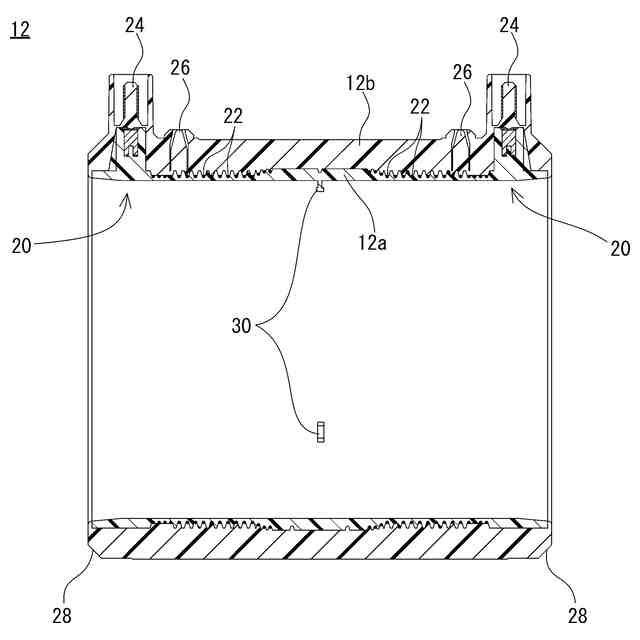

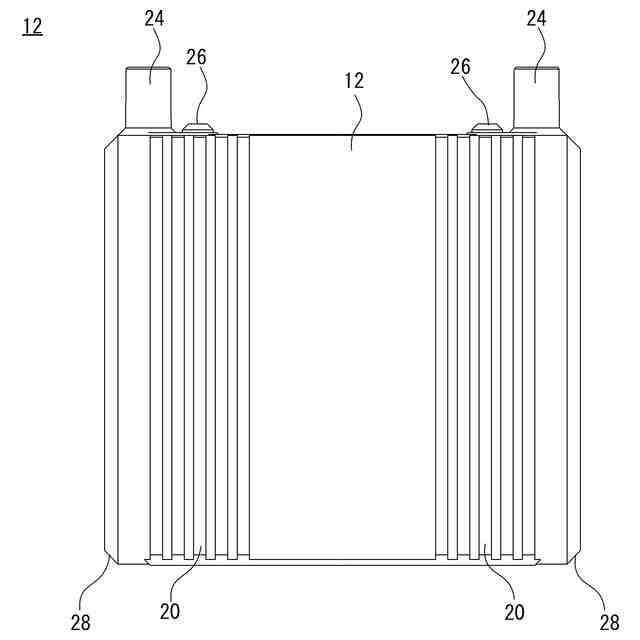

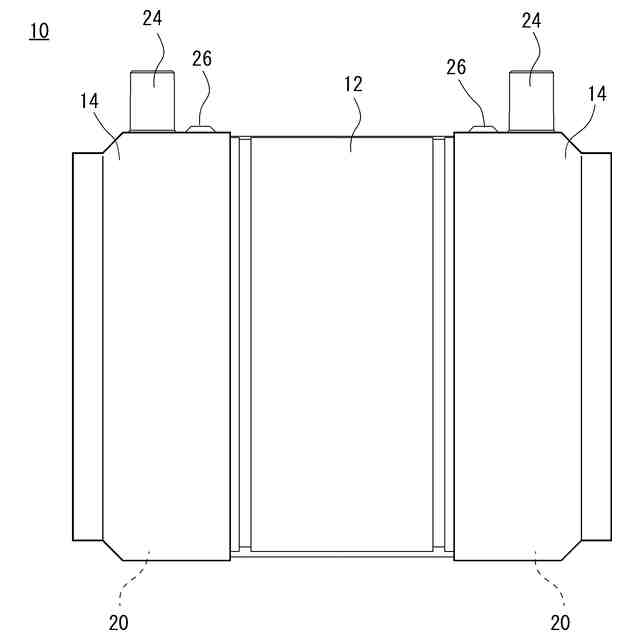

第１の発明は、電気融着受口を有する継手本体を備える電気融着継手であって、継手本体は、内層、および内層の外周面を覆う耐候性を有する外層を備え、耐候性を有し、一方端部が電気融着受口の開口端から軸方向に突出するように当該電気融着受口の外周面に取り付けられた筒状の保護カバーを備える、電気融着継手である。
【０００８】

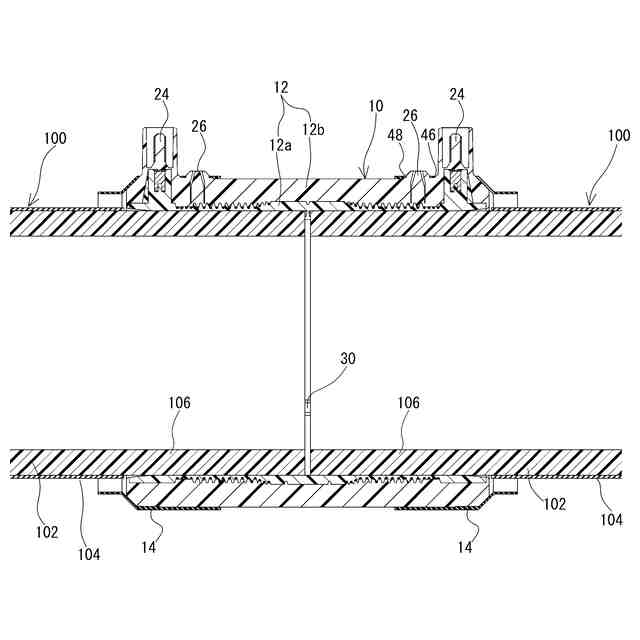

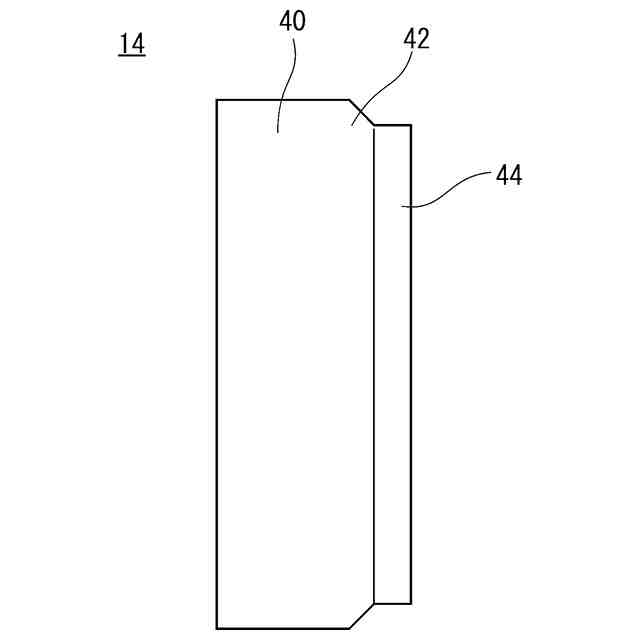

第１の発明では、電気融着継手は、電気融着受口を有する継手本体を備える。この継手本体は、内層および外層を含む２層構造を有しており、外層は、耐候性を有している。これにより、紫外線等による継手本体の劣化が防止される。また、電気融着継手は、電気融着受口の外周面に取り付けられた筒状の保護カバーを備える。この保護カバーは、耐候性を有しており、一方端部が電気融着受口の開口端から軸方向外側に突出する。これにより、電気融着受口に接続した外層付樹脂管が温度変化によって伸縮しても、外層付樹脂管の融着部（内管が露出する部分）が外部に露出することが防止され、紫外線等による外層付樹脂管の融着部の劣化が防止される。
【０００９】
第１の発明によれば、継手本体が耐候性を有する外層を備えると共に、電気融着受口に保護カバーを取り付けることで、継手本体および接続する外層付樹脂管の融着部が紫外線等によって劣化することを適切に防止できる。また、継手本体および保護カバーのそれぞれは、射出成形によって製造可能であるため量産性に優れ、これらを組み合わせるだけで電気融着継手を容易に製造できる。したがって、電気融着継手の生産性が大幅に上昇する。
【００１０】
第２の発明は、第１の発明に従属し、継手本体は、複数の電気融着受口を有し、複数の電気融着受口のそれぞれに保護カバーが取り付けられている。
（【００１１】以降は省略されています）
