公開番号2025095524
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211578
出願日2023-12-14
発明の名称フェイスシールド
出願人BASF INOACポリウレタン株式会社
代理人弁護士法人クレオ国際法律特許事務所
主分類A42B 3/28 20060101AFI20250619BHJP(頭部に着用するもの)
要約【課題】シールド機能に優れたフェイスシールドを提供する。
【解決手段】使用者18の頭部に装着するための装着部12と、使用者18の顔面19を保護するシールド部14と、シールド部14の前方にエアカーテン17を形成可能なノズル部16と、を備え、シールド部14により、シールド部14の外側でエアカーテン17を整流し、シールド部14は、顔面19との間に、顔面19に装着されたゴーグル22やマスク24を介在させる間隔Aを空けて配置されている。
【選択図】図1

特許請求の範囲【請求項１】
使用者の頭部に装着するための装着部と、
前記使用者の顔面を保護するシールド部と、
前記シールド部の前方にエアカーテンを形成可能なノズル部と、
を備える、フェイスシールド。
続きを表示（約 170 文字）【請求項２】
前記シールド部の外側面に、保護シートが着脱可能に設けられている、請求項１に記載のフェイスシールド。
【請求項３】
前記ノズル部が、配管を介してエアー源に接続されている、請求項１に記載のフェイスシールド。
【請求項４】
請求項１～３のいずれか一項に記載のフェイスシールドを備える保護帽。

発明の詳細な説明【技術分野】
【０００１】
本発明は、使用者の顔面を保護することが可能なフェイスシールドに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、工事現場や医療現場等で行われる様々な作業において、作業者を保護するための器具が用いられている。例えば、作業者の顔（顔面）を保護するために、フェイスシールド、フェイスガード等といった面体の器具が使用されている。また、眼を保護するために、保護メガネ、ゴーグル等が使用されており、呼吸を保護するために、防塵マスク、防毒マスク、エアラインマスク、空気呼吸器等が使用されている。さらに、これらの保護器具のなかで、エアカーテンを形成するものとして、例えば、特許文献１～３に示すようなものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０８４０５９号公報
特開平９－２９１４１２号公報
特開２０２２－０５３２２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１～３に開示された発明は、いずれも、例えば、粘液状やミスト状（霧状）の資材を扱うような作業において、資材がシールド部へ付着するのを十分に防止できない場合が生じ得る。
【０００５】
本発明は、シールド機能に優れたフェイスシールドを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のある態様によるフェイスシールドの特徴は、
使用者の頭部に装着するための装着部と、
前記使用者の顔面を保護するシールド部と、
前記シールド部の前方にエアカーテンを形成可能なノズル部と、
を備えることである。
【発明の効果】
【０００７】
本発明によれば、シールド機能に優れたフェイスシールドを提供することが可能となる。
【図面の簡単な説明】
【０００８】

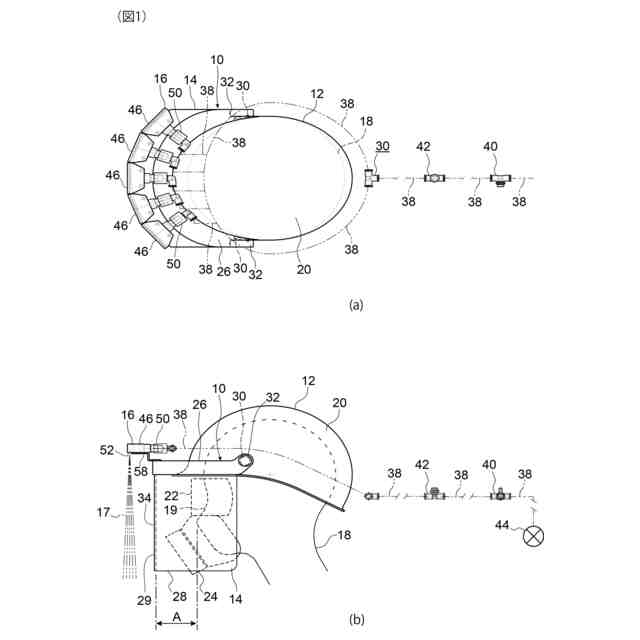

（ａ）は本発明の一実施形態に係るフェイスシールドを概略的に示す平面図、（ｂ）は（ａ）に示すフェイスシールドの側面図である。

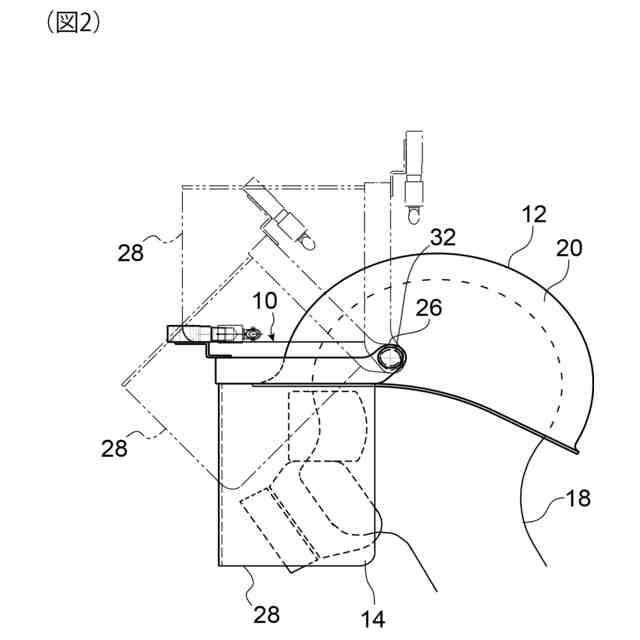

レンズシールドの跳ね上げを示す説明図である。
ノズル部の構成を模式的に示す説明図である。

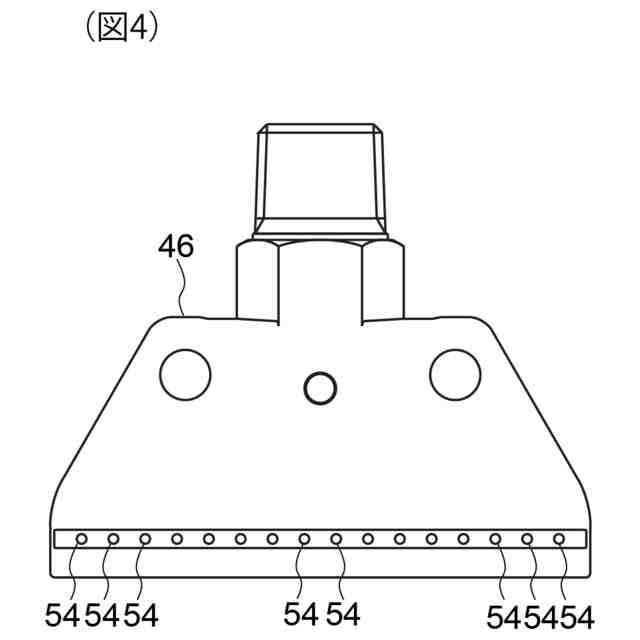

ノズル体を示す平面図である。

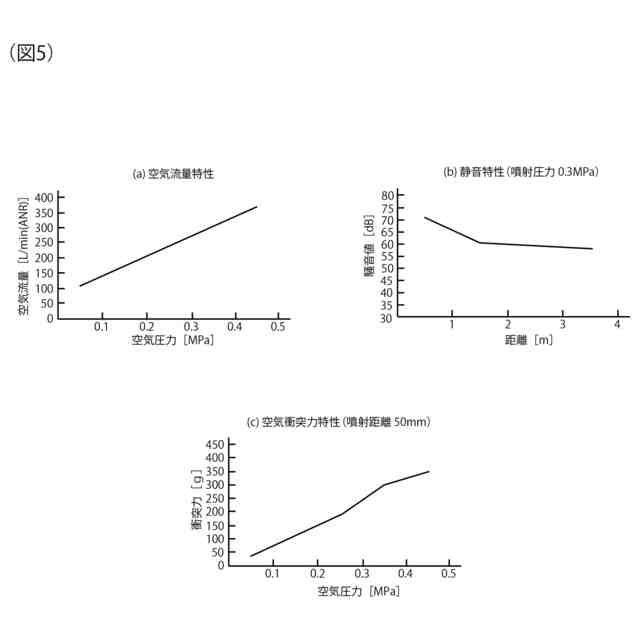

（ａ）はノズル体の空気流量特性を示すグラフ、（ｂ）はノズル体の静音特性を示すグラフ、（ｃ）はノズル体の空気衝突力特性を示すグラフである。
【発明を実施するための形態】
【０００９】
＜はじめに＞
以下、図面を参照しながら、本発明の好適な実施の形態について詳細に説明する。なお、本実施形態、及び、本実施形態に係る図面において、同一の符号が付された構成要素は、同様の構造又は機能を有するものとする。また、同様の構造又は機能を有する構成が、作図上の事情等により、互いに異なる図において異なる縮尺や形状で記載されている場合があるものとする。
【００１０】
＜フェイスシールド１０の基本構造＞
図１（ａ）、（ｂ）は、本実施形態に係るフェイスシールド１０を概略的に示している。フェイスシールド１０は、装着部１２、シールド部１４、及び、ノズル部１６等を備えている。装着部１２は、使用者１８の頭部に装着されるものであればよく、シールド部１４は、使用者１８の顔面１９を保護できるものであればよい。ノズル部１６は、シールド部１４の前方にエアカーテン１７を形成可能なものであればよい。
（【００１１】以降は省略されています）
