公開番号2025102644
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2024175604
出願日2024-10-07
発明の名称長尺体保持具
出願人株式会社オンダ製作所
代理人
主分類F16L 3/04 20060101AFI20250701BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】作業性を向上し得る新規な長尺体保持具を提供すること。
【解決手段】長尺体保持具10は、施工面Sに対して第1パイプ1と第2パイプ2とを並列に取り付けるために用いられるものであって、第1パイプ1を保持する第1保持部11と、第2パイプ2を保持する第2保持部12と、第1保持部11と第2保持部12との間に設けられ、施工面Sに固定される固定部13と、を備え、固定部13は、固定用のビス21を挿通するための挿通孔15と、挿通孔15と施工面Sとは反対側の外面との間を貫通するとともに挿通孔15よりも内径が大きいガイド孔16と、を有し、ガイド孔16の前記外面における開口縁16aは平面視円形状をなすとともに、開口縁16aのうち、第1パイプ1及び第2パイプ2の配管方向側の部分は、第1保持部11側及び第2保持部12側の部分よりも、施工面Sからの高さが低くされている。
【選択図】図6
特許請求の範囲【請求項１】
施工面に対して複数の長尺体を並列に取り付けるために用いられるものであって、第１長尺体を保持する第１保持部と、第２長尺体を保持する第２保持部と、前記第１保持部と前記第２保持部との間に設けられ、前記施工面に固定される固定部と、を備え、前記固定部は、固定用のビスを挿通するための挿通孔と、前記挿通孔と前記施工面とは反対側の外面との間を貫通するとともに前記挿通孔よりも内径が大きいガイド孔と、を有し、前記ガイド孔の前記外面における開口縁は平面視円形状をなすとともに、前記開口縁のうち、前記長尺体の配管方向側の部分は、前記第１保持部側及び前記第２保持部側の部分よりも、前記施工面からの高さが低くされている長尺体保持具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、施工面に対して給水パイプ等の長尺体を取り付けるために用いられる長尺体保持具に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
図１７（ａ）は、従来の長尺体保持具１１０を示す。長尺体保持具１１０は、配管を保持する複数の半円筒状の保持部（第１保持部１１１及び第２保持部１１２）を備えている。第１保持部１１１と第２保持部１１２とは並列に配置され、複数の配管は並列に保持される。第１保持部１１１と第２保持部１１２との間には、ビスが挿通される挿通孔１１５を有し施工面に固定される固定部１１３が設けられている。固定部１１３には、強度確保のための固定部補強リブ１１７が、第１保持部１１１及び第２保持部１１２にわたって形成されている。
【先行技術文献】
【特許文献】
【０００３】
意匠登録第１５１１０７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
長尺体保持具１１０にあっては、ビスを挿通する際に、固定部補強リブ１１７が邪魔になり、例えばビス及びビス止め用の工具を挿通孔１１５に接近させる方向が制限され、作業性が悪くなっていた。しかし、図１７（ｂ）に示すように、長尺体保持具１１０においては、保持部（第１保持部１１１及び第２保持部１１２）と固定部補強リブ１１７とで囲まれた部分が平面視四角形状をなしていることで、固定部１１３に当該四角形状におけるコーナーが形成されるため固定部１１３の強度が低く、作業性向上のために固定部補強リブ１１７の高さを低くすると、長尺体保持具１１０の強度が確保できないおそれがあった。
【０００５】
本発明の目的は、作業性を向上し得る新規な長尺体保持具を提供すること。
【課題を解決するための手段】
【０００６】
前記目的を達成するために請求項１の発明の長尺体保持具は、施工面に対して複数の長尺体を並列に取り付けるために用いられるものであって、第１長尺体を保持する第１保持部と、第２長尺体を保持する第２保持部と、前記第１保持部と前記第２保持部との間に設けられ、前記施工面に固定される固定部と、を備え、前記固定部は、固定用のビスを挿通するための挿通孔と、前記挿通孔と前記施工面とは反対側の外面との間を貫通するとともに前記挿通孔よりも内径が大きいガイド孔と、を有し、前記ガイド孔の前記外面における開口縁は平面視円形状をなすとともに、前記開口縁のうち、前記長尺体の配管方向側の部分は、前記第１保持部側及び前記第２保持部側の部分よりも、前記施工面からの高さが低くされているものである。
【発明の効果】
【０００７】
本発明の長尺体保持具によれば、ガイド孔の開口縁は平面視円形状をなすとともに、ガイド孔の開口縁のうち、長尺体の配管方向側の部分は、第１保持部側及び第２保持部側の部分よりも、施工面からの高さが低くされている。したがって、固定部の強度を確保しつつ、固定部における長尺体の配管方向側の部分の高さを低くでき、例えば施工面に対し長尺体保持具をビスで固定する作業において、ガイド孔（挿通孔）に対し、配管方向からも工具を接近させやすく、作業性が良好となる。
【図面の簡単な説明】
【０００８】

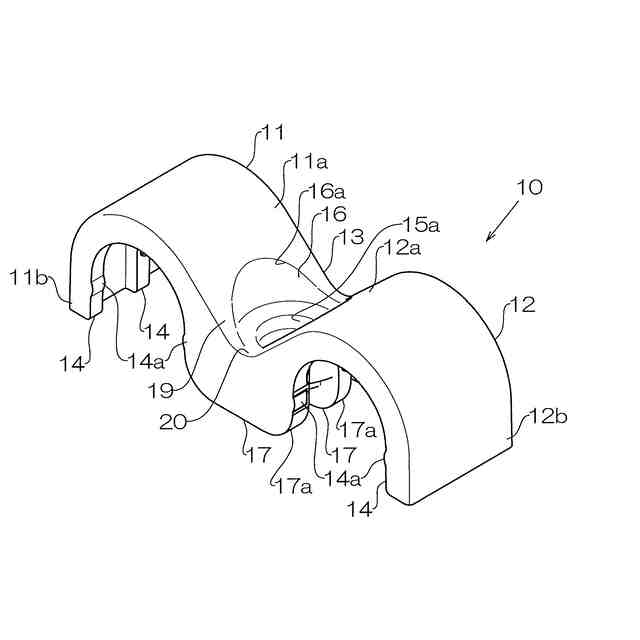

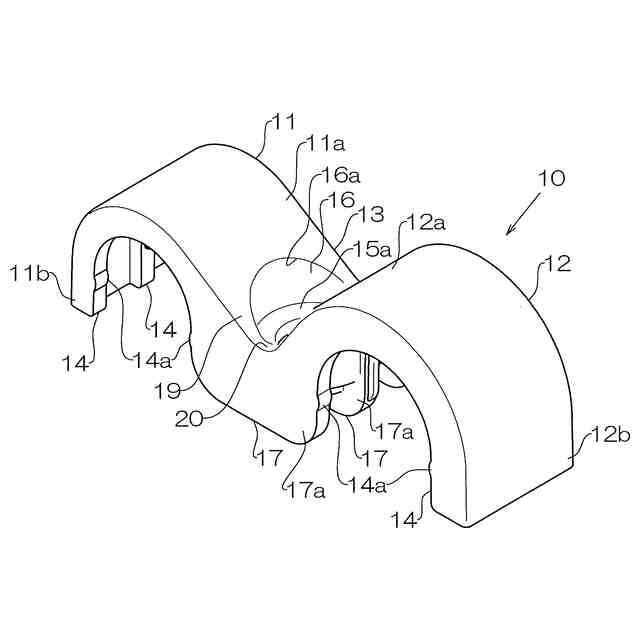

長尺体保持具の斜視図。

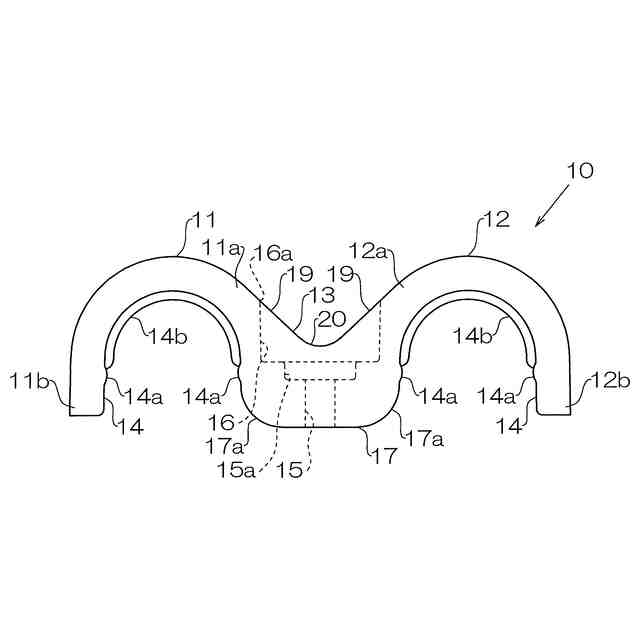

長尺体保持具の正面図（背面図は同じ）。

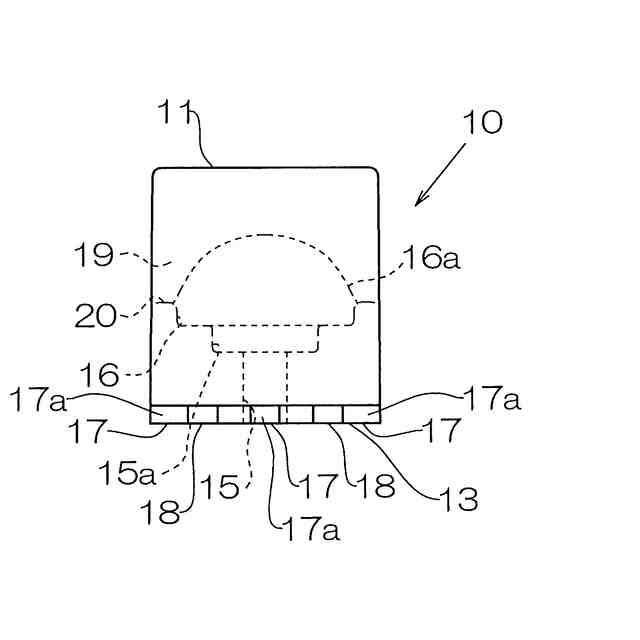

長尺体保持具の左側面図（右側面図は同じ）。

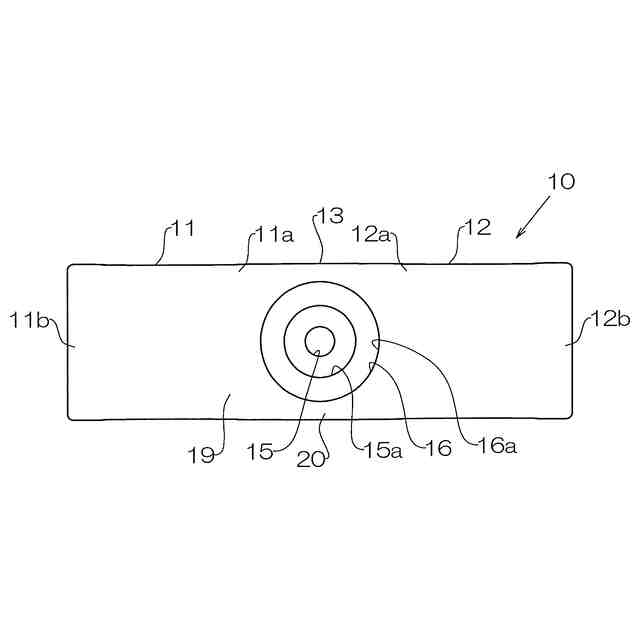

長尺体保持具の平面図。

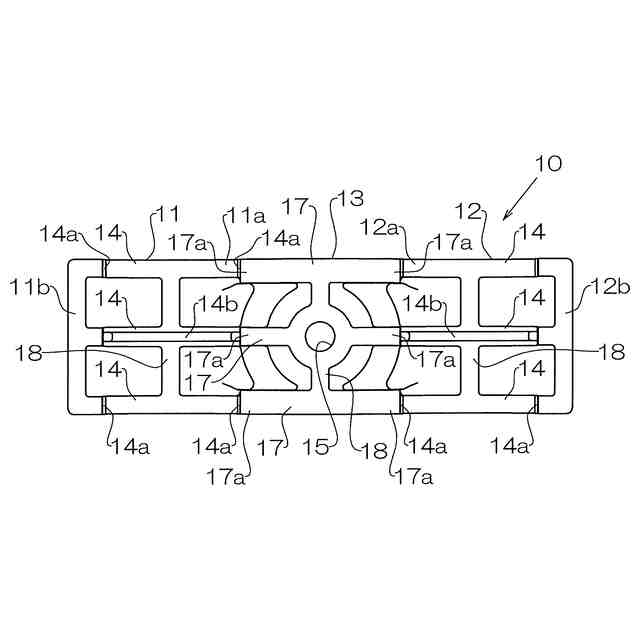

長尺体保持具の底面図。

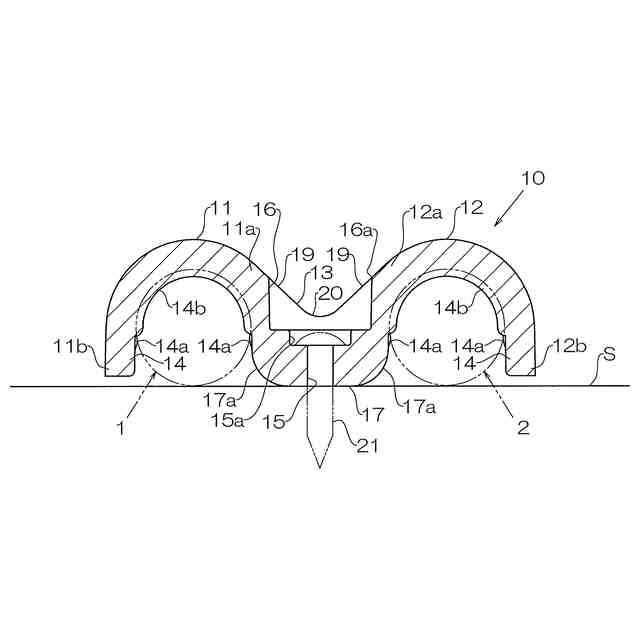

施工面に取り付けられた長尺体保持具の縦断面図。
別例を示す図であって長尺体保持具の斜視図。

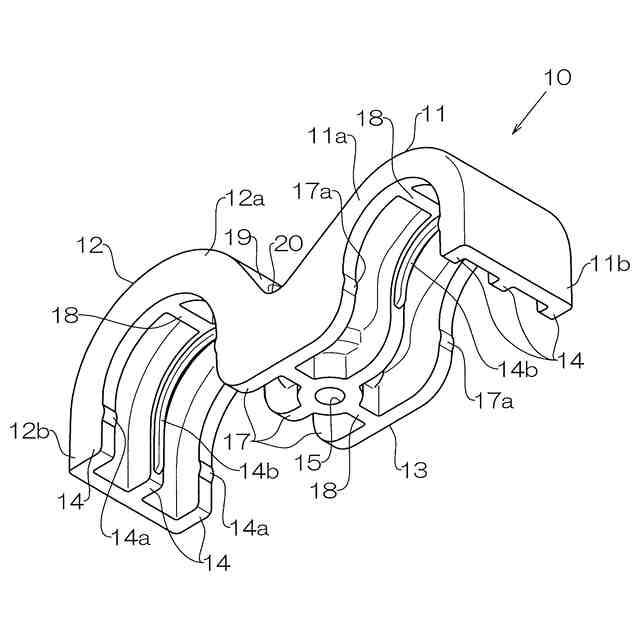

別例を示す図であって長尺体保持具の斜視図。

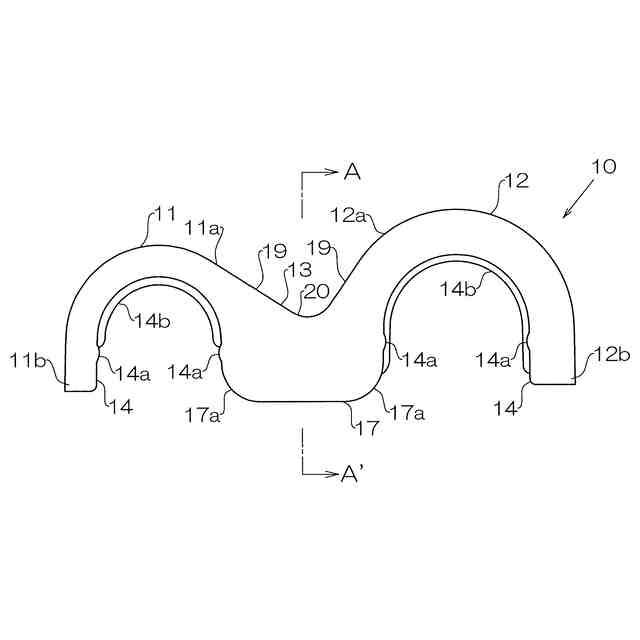

別例を示す図であって長尺体保持具の正面図（背面図は同じ）。
別例を示す図であって長尺体保持具の左側面図。
別例を示す図であって長尺体保持具の右側面図。
別例を示す図であって長尺体保持具の平面図。
別例を示す図であって長尺体保持具の底面図。
別例を示す図であって図９のＡ－Ａ’線断面図。
別例を示す図であって図１０のＢ－Ｂ’線断面図。
別例を示す図であって施工面に取り付けられた長尺体保持具の縦断面図。
従来の長尺体保持具を示す縦断面図（ａ）、平面図（ｂ）。
【発明を実施するための形態】
【０００９】
以下、本発明の長尺体保持具を具体化した一実施形態について説明する。図６に示すように、長尺体保持具１０は、施工面Ｓに対し、長尺体としての給水給湯用の第１パイプ１及び第２パイプ２を並列に取り付けるために用いられる。
【００１０】
図１～図６に示すように、長尺体保持具１０は、第１パイプ１を保持する第１保持部１１と、第２パイプ２を保持する第２保持部１２と、第１保持部１１と第２保持部１２との間に設けられ、施工面Ｓに固定される固定部１３と、を備えており、ポリエチレン等の硬質樹脂材料で一体成形されている。
（【００１１】以降は省略されています）
