公開番号2025109277
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003037
出願日2024-01-12
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20250717BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣を向上させる
【解決手段】遊技者に有利な第一の遊技状態と、第一の遊技状態よりも遊技者に有利な第二の遊技状態と、を備えた遊技台であって、第一の遊技状態は有利区間において制御される遊技状態であり、第二の遊技状態は有利区間において制御される遊技状態であり、有利区間は上限となる規定量が定められており、第二の遊技状態で規定量に近づいて有利区間が終了して新たな有利区間となった後、第一の遊技状態へ移行することなく第二の遊技状態へ移行する場合がある、ことを特徴とする遊技台。
【選択図】図6
特許請求の範囲【請求項１】
遊技者に有利な第一の遊技状態と、
前記第一の遊技状態よりも遊技者に有利な第二の遊技状態と、を備えた遊技台であって、
前記第一の遊技状態は有利区間において制御される遊技状態であり、
前記第二の遊技状態は前記有利区間において制御される遊技状態であり、
前記有利区間は上限となる規定量が定められており、
前記第二の遊技状態で前記規定量に近づいて前記有利区間が終了して新たな前記有利区間となった後、前記第一の遊技状態へ移行することなく前記第二の遊技状態へ移行する場合がある、
ことを特徴とする遊技台。
続きを表示（約 1,300 文字）【請求項２】
遊技者に有利な第一の遊技状態と、
前記第一の遊技状態よりも遊技者に有利な第二の遊技状態と、を備えた遊技台であって、
前記第一の遊技状態は有利区間において制御される遊技状態であり、
前記第二の遊技状態は前記有利区間において制御される遊技状態であり、
前記有利区間は上限となる規定量が定められており、
前記第二の遊技状態で前記規定量に近づいて前記有利区間が終了して新たな前記有利区間となった後、前記第一の遊技状態とも該第二の遊技状態とも異なる遊技状態を経て該第二の遊技状態へ移行する場合がある、
ことを特徴とする遊技台。
【請求項３】
請求項１または２に記載の遊技台であって、
前記第二の遊技状態は、複数回の遊技に対応するセット数を用いて継続が管理される遊技状態であり、
前記第二の遊技状態が前記セット数の区切りで終了する際に、前記有利区間が終了する場合がある、
ことを特徴とする遊技台。
【請求項４】
請求項１または２に記載の遊技台であって、
前記第一の遊技状態は、遊技者に操作態様を報知する遊技状態であり、
前記第二の遊技状態は、遊技者に操作態様を報知する遊技状態であり、
前記第二の遊技状態は、前記第一の遊技状態よりも遊技価値の獲得期待値が高い遊技状態である、
ことを特徴とする遊技台。
【請求項５】
請求項３に記載の遊技台であって、
前記第一の遊技状態は、遊技者に操作態様を報知する遊技状態であり、
前記第二の遊技状態は、遊技者に操作態様を報知する遊技状態であり、
前記第二の遊技状態は、前記第一の遊技状態よりも遊技価値の獲得期待値が高い遊技状態である、
ことを特徴とする遊技台。
【請求項６】
請求項４に記載の遊技台であって、
前記第二の遊技状態で前記規定量に近づいて前記有利区間が終了して新たな前記有利区間となった後、第三の遊技状態において特定条件が成立することで前記第二の遊技状態へ移行する場合がある、
ことを特徴とする遊技台。
【請求項７】
請求項５に記載の遊技台であって、
前記第二の遊技状態で前記規定量に近づいて前記有利区間が終了して新たな前記有利区間となった後、第三の遊技状態において特定条件が成立することで前記第二の遊技状態へ移行する場合がある、
ことを特徴とする遊技台。
【請求項８】
請求項６に記載の遊技台であって、
前記第三の遊技状態において前記特定条件が成立しなかった場合、前記第二の遊技状態へは移行せず、前記第一の遊技状態へ移行しやすくなる、
ことを特徴とする遊技台。
【請求項９】
請求項７に記載の遊技台であって、
前記第三の遊技状態において前記特定条件が成立しなかった場合、前記第二の遊技状態へは移行せず、前記第一の遊技状態へ移行しやすくなる、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回胴遊技機（スロットマシン）や弾球遊技機（パチンコ機）に代表される遊技台に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、遊技台は、遊技の興趣を向上させるために様々な遊技状態を設けたものがある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－４９１４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし遊技の興趣を向上させるにあたっては改良の余地がある。
【０００５】
本発明は、遊技の興趣を向上させることができる遊技台の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明の遊技台は、
遊技者に有利な第一の遊技状態と、
前記第一の遊技状態よりも遊技者に有利な第二の遊技状態と、を備えた遊技台であって、
前記第一の遊技状態は有利区間において制御される遊技状態であり、
前記第二の遊技状態は前記有利区間において制御される遊技状態であり、
前記有利区間は上限となる規定量が定められており、
前記第二の遊技状態で前記規定量に近づいて前記有利区間が終了して新たな前記有利区間となった後、前記第一の遊技状態へ移行することなく前記第二の遊技状態へ移行する場合がある、
ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、遊技の興趣を向上させることができる。
【図面の簡単な説明】
【０００８】

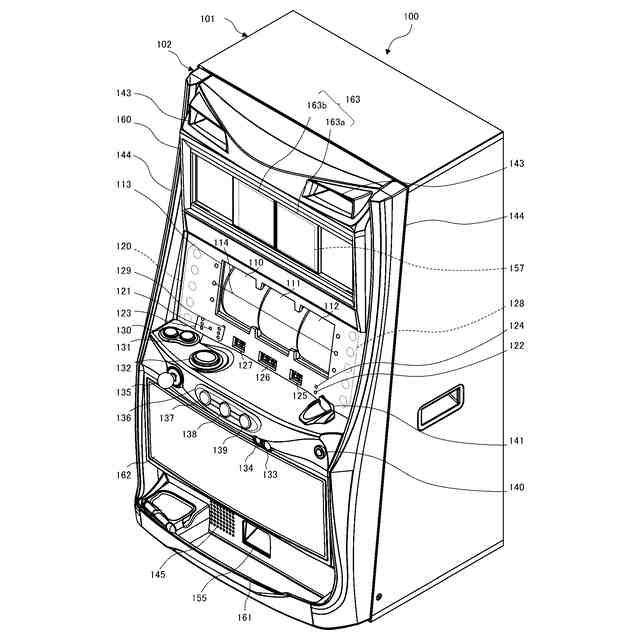

スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。

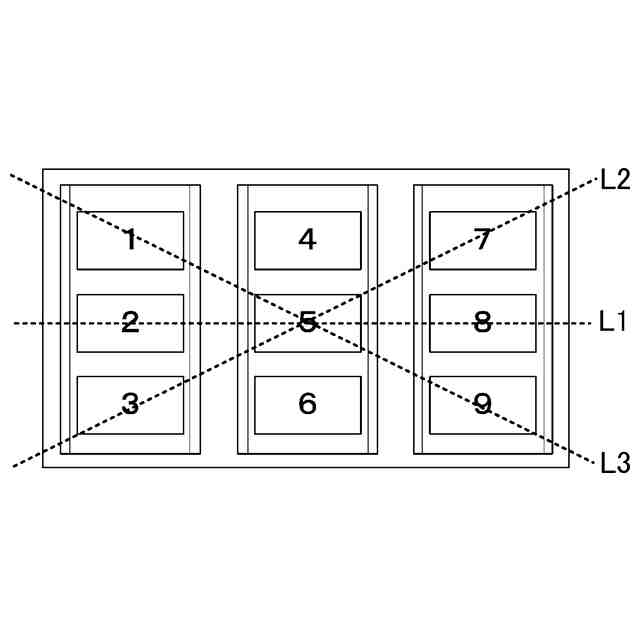

入賞ラインの一例を示す図である。

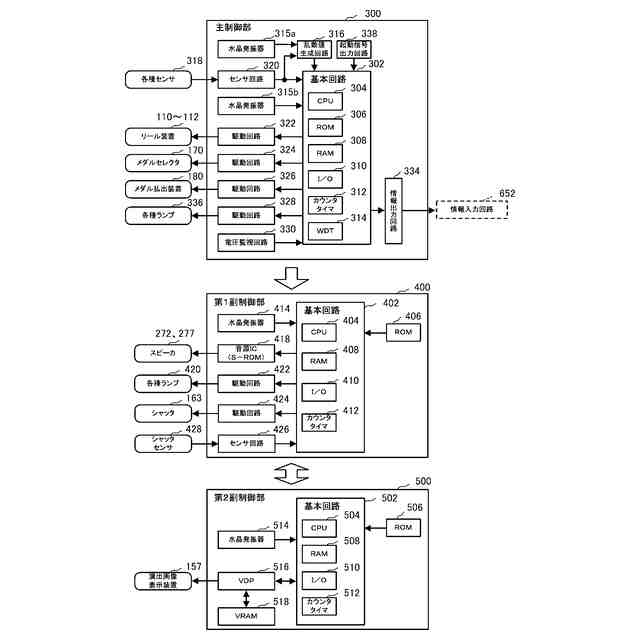

制御部の回路ブロック図である。
各リールに施された図柄の配列を平面的に展開して示す図である。
内部当選役の一例を示す図である。
図１に示すスロットマシン１００の遊技状態の遷移図である。

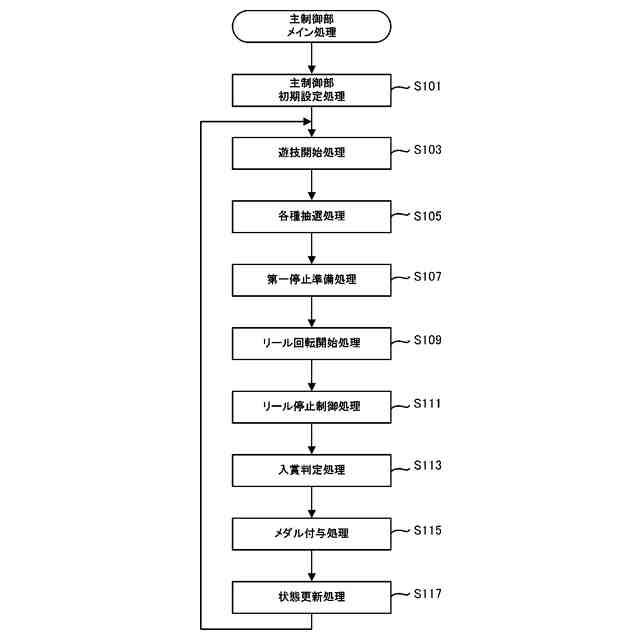

主制御部メイン処理の流れを示すフローチャートである。

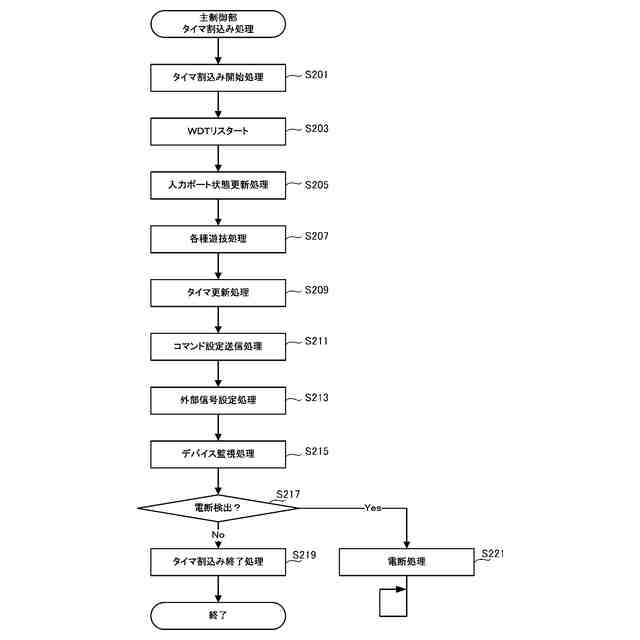

主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）は、第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートであり、（ｂ）は、第１副制御部４００のコマンド受信割込処理のフローチャートであり、（ｃ）は、第１副制御部４００のタイマ割込処理のフローチャートである。
（ａ）は、第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートであり、（ｂ）は、第２副制御部５００のコマンド受信割込処理のフローチャートであり、（ｃ）は、第２副制御部５００のタイマ割込処理のフローチャートであり、（ｄ）は、第２副制御部５００の画像制御処理のフローチャートである。
（ａ）～（ｄ）は、遊技の流れの一例を示す図である。
（ａ）、（ｂ）は操作ナビについての動作例を示す図であり、（ｃ）は指示モニタの表示内容の一例を示す図である。
本発明の一実施形態２に係るスロットマシンの外観を示す斜視図である。
実施形態２に係るスロットマシンの内部構成を示す図である。
メダルレススロットマシンが備える前面扉１１０２の一部を正面側（遊技者側）から見た外観図である。
（ａ）下皿１２００を構成する部材を分解して示す分解斜視図である。（ｂ）下皿ベース１２０２の係止ツメ１２０８ｂ２を上方から見た部分拡大図である。（ｃ）下皿カバー１２０８の底面１２０８ａと背面立壁１２０８ｂの断面を示した断面図である。
（ａ）証紙取付ユニット１２５０を前方から見た外観斜視図である。（ｂ）証紙取付ユニット１２５０を後方から見た外観斜視図である。
前面扉１１０２の下部を背面から見た外観斜視図である。
（ａ）証紙取付ユニット１２５０を前面扉１１０２に取り付ける前の状態を示した外観斜視図と模式図である。（ｂ）証紙取付ユニット１２５０を前面扉１１０１に取り付けた後の状態を示した外観斜視図と模式図である。
（ａ）メダルレススロットマシンの扉中継基板１３００の一部を示す正面図である。（ｂ）扉中継基板１３００におけるクリアスイッチ１３０４とリセットスイッチ１３０６の周辺を拡大して示す部分拡大図である。
（ａ）図２０（ａ）におけるＸ－Ｘ線に沿う断面図である。（ｂ）図２０（ａ）におけるＹ－Ｙ線に沿う断面図である。（ｃ）本発明に係る「隆起部」の変形例を示した図である。
本発明に係る「隆起部」の変形例を示した図である。
扉中継基板１３００を模式的に示した平面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて、本発明の遊技台の実施形態に係るスロットマシンについて説明する。
【００１０】
以下説明する本実施形態のスロットマシンは、所定数の遊技媒体が投入され、且つ、複数種類の図柄がそれぞれ施された複数のリールが所定の回転開始指示操作を受け付けたことで回転を開始するとともに、その回転開始指示操作を受け付けたことに基づいて複数種類の役の内部当選の当否を抽選により判定し、その複数のリールそれぞれが、所定の回転停止指示操作を受け付けることで回転を個別に停止し、その抽選の結果に基づく役およびその複数のリールが停止したときの図柄組み合わせによって決まる条件が所定の払出し条件に、合致していれば遊技媒体を払い出して終了となり、合致していなければ遊技媒体を払い出さずに終了となる一連の遊技を進行する遊技台である。
（【００１１】以降は省略されています）
