公開番号2025109298
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003080
出願日2024-01-12
発明の名称液体吐出装置及び液体吐出システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/175 20060101AFI20250717BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】液体吐出装置の周囲を汚損するおそれを低減できる液体吐出装置及び液体吐出システムを提供する。
【解決手段】液体吐出装置は、液体を収容する液体収容体が装着される装着ユニット13と接続される液体吐出装置であって、液体を吐出する吐出部と、吐出部から延びる装置流路と、液体を受ける受容部43と、を備え、装置流路は、装着ユニットと接続される接続部24を有し、受容部は、接続部の鉛直下方に位置する。

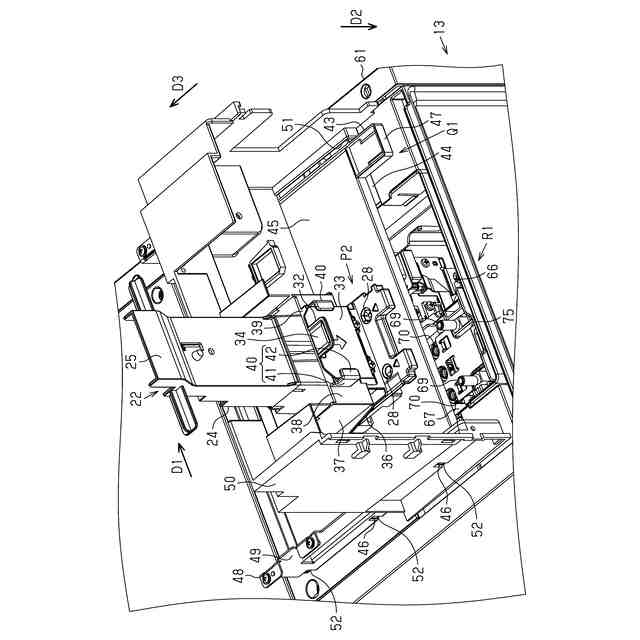

【選択図】図7
特許請求の範囲【請求項１】
液体を収容する液体収容体が装着される装着ユニットと接続される液体吐出装置であって、
液体を吐出する吐出部と、
前記吐出部から延びる装置流路と、
液体を受ける受容部と、を備え、
前記装置流路は、前記装着ユニットと接続される接続部を有し、
前記受容部は、前記接続部の鉛直下方に位置することを特徴とする液体吐出装置。
続きを表示（約 1,200 文字）【請求項２】
前記受容部は、前記接続部の鉛直下方となる受容位置と、前記接続部の鉛直下方から退避する退避位置と、の間で移動するように構成されることを特徴とする請求項１に記載の液体吐出装置。
【請求項３】
前記受容部を収容する収容部を備え、
前記収容部は、鉛直方向から見た場合に前記接続部と重ならないように位置し、
前記受容位置は、前記受容部が前記収容部から突出する位置であり、
前記退避位置は、前記受容部が前記収容部に収容される位置であることを特徴とする請求項２に記載の液体吐出装置。
【請求項４】
前記接続部は、鉛直下方に位置する前記装着ユニットと接続されるように構成されることを特徴とする請求項２に記載の液体吐出装置。
【請求項５】
前記受容部は、把持可能な把持部分を有することを特徴とする請求項２に記載の液体吐出装置。
【請求項６】
前記接続部を保持する保持部を備え、
前記接続部は、前記装着ユニットに接続される接続位置と、前記装着ユニットから離れる分離位置と、の間で移動するように構成され、
前記保持部は、前記分離位置に位置する前記接続部を保持することを特徴とする請求項１に記載の液体吐出装置。
【請求項７】
請求項１から請求項６のうち何れか一項に記載の液体吐出装置と、
前記装着ユニットと、を備えることを特徴とする液体吐出システム。
【請求項８】
前記装着ユニットは、
前記液体収容体が装着される装着体と、
前記液体収容体から延びるユニット流路と、を備え、
前記ユニット流路は、前記接続部と接続される連結部を有し、
前記連結部は、
前記接続部と接続されることによって前記接続部に接触する連結体と、
前記連結体に取り付けられるレバーと、を有し、
前記レバーは、回転することによって、前記接続部及び前記連結体を互いに離すように前記接続部に接触することを特徴とする請求項７に記載の液体吐出システム。
【請求項９】
前記レバーは、第１端部分と、第２端部分と、を有し、
前記第１端部分は、前記接続部と前記連結体との間に位置し、
前記第２端部分は、前記接続部と前記連結体との間から突出することを特徴とする請求項８に記載の液体吐出システム。
【請求項１０】
前記連結部は、前記連結体に取り付けられ、前記接続部及び前記連結部を接続された状態で維持するロック部材を有し、
前記ロック部材は、一方向に延びるロックピンを有し、前記連結体に対して前記一方向に移動するように構成され、
前記接続部は、前記ロックピンが挿入される挿入口が開口する接続体を有することを特徴とする請求項８に記載の液体吐出システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出装置及び液体吐出システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、液体収容体が装着される装着ユニットと接続可能な液体吐出装置が記載されている。装着ユニット及び液体吐出装置が互いに接続されることによって、液体収容体から液体吐出装置に液体が供給される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－２４１７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
こうした液体吐出装置においては、装着ユニットが取り外されることがある。この場合、液体吐出装置の接続箇所から液体が垂れることによって、液体吐出装置の周囲を汚損するおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決する液体吐出装置は、液体を収容する液体収容体が装着される装着ユニットと接続される液体吐出装置であって、液体を吐出する吐出部と、前記吐出部から延びる装置流路と、液体を受ける受容部と、を備え、前記装置流路は、前記装着ユニットと接続される接続部を有し、前記受容部は、前記接続部の鉛直下方に位置する。
【０００６】
上記課題を解決する液体吐出システムは、上記液体吐出装置と、前記装着ユニットと、を備える。
【図面の簡単な説明】
【０００７】

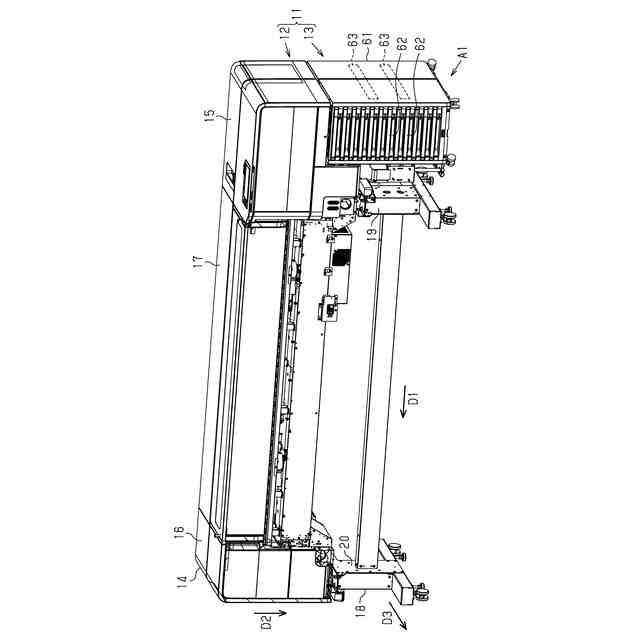

図１は、液体吐出システムの一例を示す斜視図である。

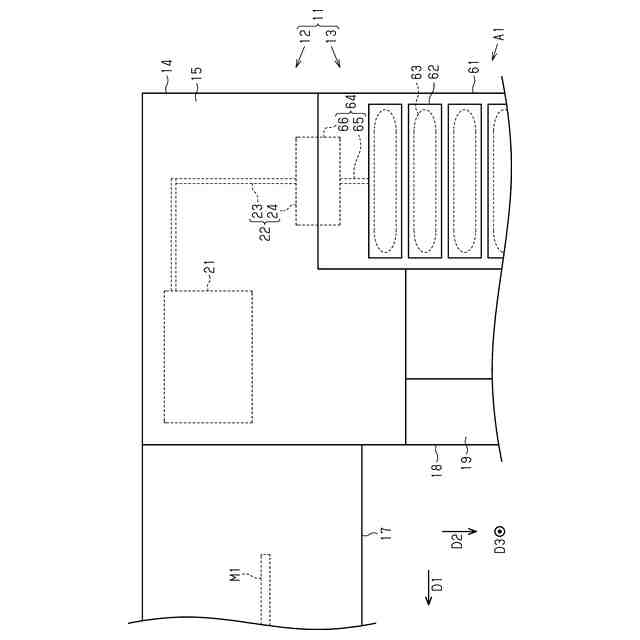

図２は、装置流路及びユニット流路を模式的に示す正面図である。

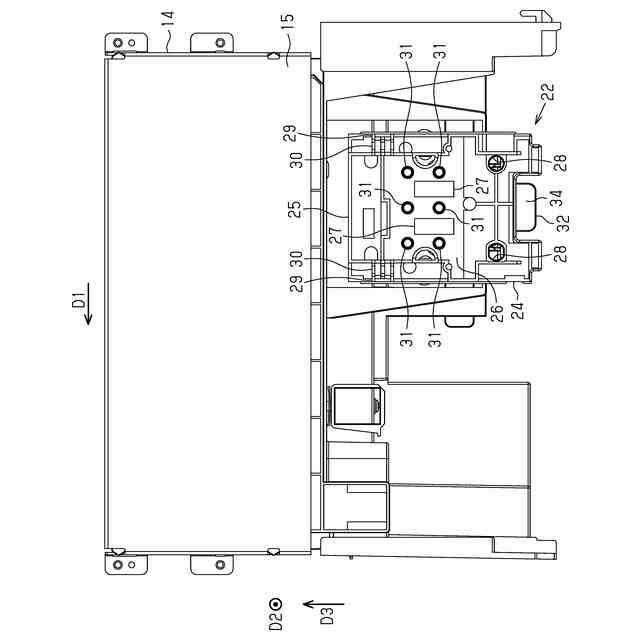

図３は、接続部を示す液体吐出装置の下面図である。

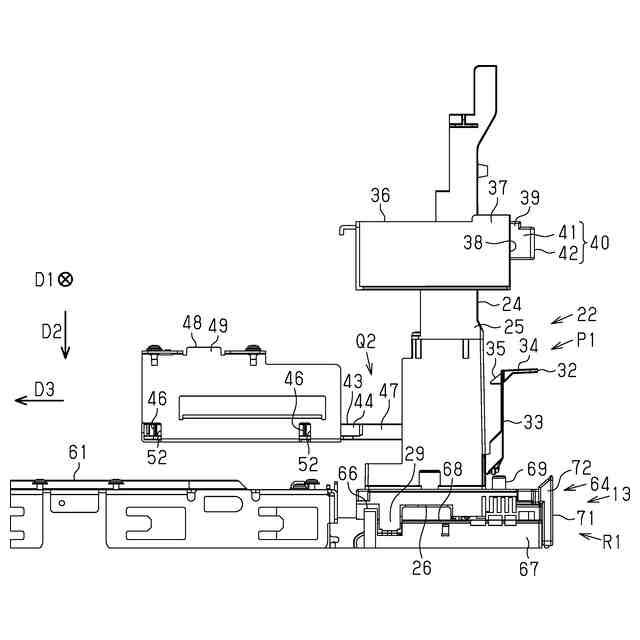

図４は、接続部の側面図である。

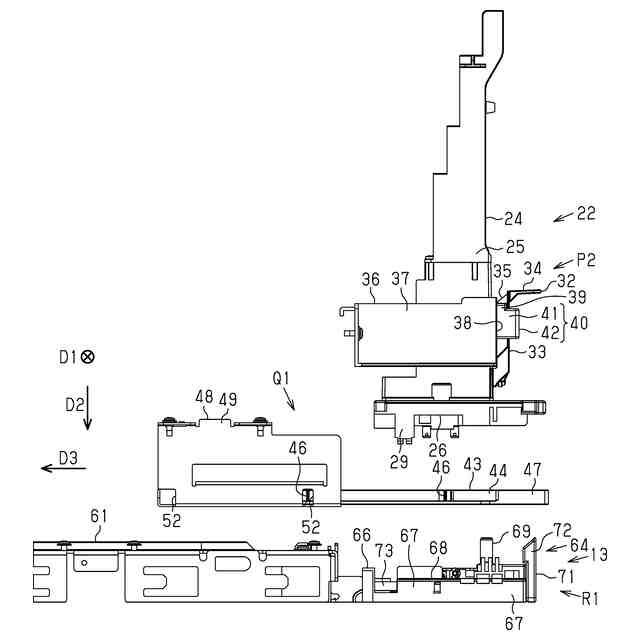

図５は、図４に示す状態から分離位置に変位した接続部の側面図である。

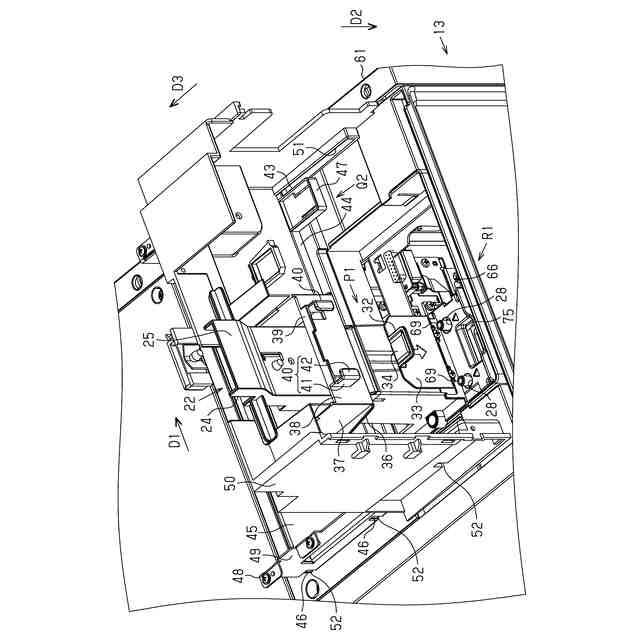

図６は、接続部の斜視図である。
図７は、図６に示す状態から分離位置に変位した接続部の側面図である。

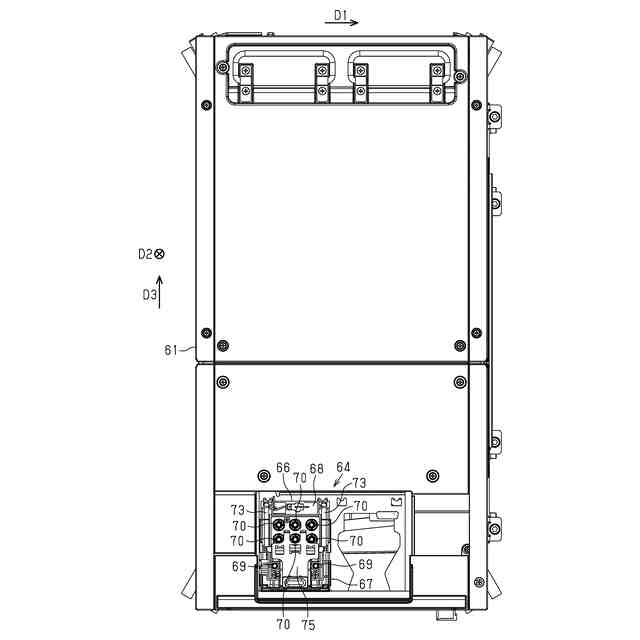

図８は、連結部を示す装着ユニットの上面図である。

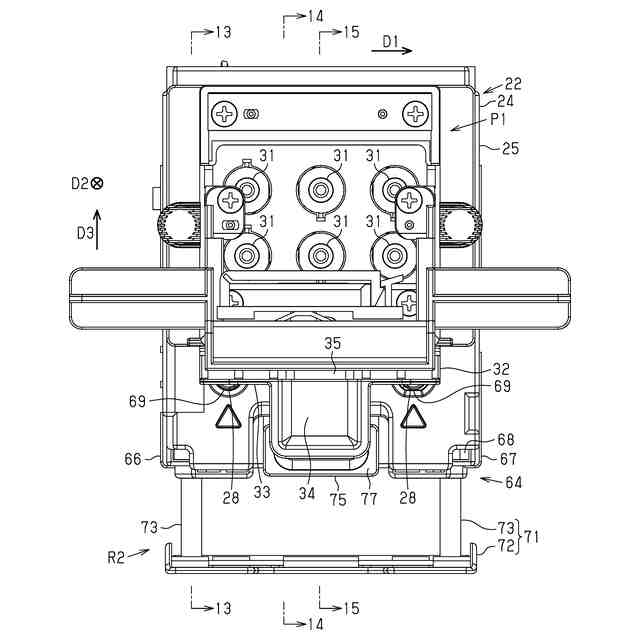

図９は、接続部及び連結部の上面図である。
図１０は、接続部及び連結部の斜視図である。
図１１は、図１０に示す状態から接続部が接続位置に変位した斜視図である。
図１２は、図１１に示す状態からロック部材がロック位置に変位した斜視図である。
図１３は、図９の１３－１３線で切断した断面図である。
図１４は、図９の１４－１４線で切断した断面図である。
図１５は、図９の１５－１５線で切断した断面図である。
【発明を実施するための形態】
【０００８】
以下、液体吐出装置を備える液体吐出システムの一実施例について図を参照しながら説明する。液体吐出装置は、例えば、用紙、布帛などの媒体に液体の一例であるインクを吐出することによって、文字、写真などの画像を印刷するインクジェット式のプリンターである。
【０００９】
図１に示すように、液体吐出システム１１は、液体吐出装置１２と、装着ユニット１３とを備える。液体吐出装置１２は、液体を吐出するように構成される。装着ユニット１３は、液体吐出装置１２と接続可能に構成される。図１では、装着ユニット１３は、液体吐出装置１２と接続される。装着ユニット１３は、後述する液体収容体６３が装着されるように構成される。液体吐出装置１２に装着ユニット１３が接続されることによって、装着ユニット１３から液体吐出装置１２に液体が供給可能となる。
【００１０】
＜液体吐出装置＞
まず、液体吐出装置１２について説明する。
液体吐出装置１２は、装置筐体１４を備える。装置筐体１４は、例えば、一方向に長尺である。一例では、装置筐体１４は、走査方向Ｄ１に長尺である。装置筐体１４は、第１筐体部分１５と、第２筐体部分１６と、中央筐体部分１７とを有する。第１筐体部分１５及び第２筐体部分１６は、走査方向Ｄ１において、装置筐体１４の端に位置する部分である。中央筐体部分１７は、第１筐体部分１５及び第２筐体部分１６と隣接する部分である。中央筐体部分１７は、走査方向Ｄ１において第１筐体部分１５及び第２筐体部分１６に挟まれる。第１筐体部分１５、中央筐体部分１７、及び、第２筐体部分１６は、この順で走査方向Ｄ１に並ぶ。
（【００１１】以降は省略されています）
