公開番号2025117857
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012817
出願日2024-01-31
発明の名称クッション体
出願人株式会社イノアックコーポレーション
代理人弁理士法人グランダム特許事務所
主分類A47C 27/00 20060101AFI20250805BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】良好なたわみ特性を有しつつ、クッション体の軽量化又は冷感の低減に寄与できる技術を提供する。
【解決手段】クッション体10は、樹脂発泡体層13とゲル層11とが積層されている。クッション体10は、0%から50%まで速度10mm/分にて樹脂発泡体層13側から圧縮した際に得られる力-たわみ曲線(第1SS曲線)において、第1SS曲線と、当該第1SS曲線の近似直線との相関係数R1が、0.90≦R1²≦1.0を満足する。
【選択図】図1
特許請求の範囲【請求項１】
樹脂発泡体層とゲル層とが積層されたクッション体であって、
０％から５０％まで速度１０ｍｍ／分にて前記樹脂発泡体層側から圧縮した際に得られる力－たわみ曲線（第１ＳＳ曲線）において、
第１ＳＳ曲線と、当該第１ＳＳ曲線の近似直線との相関係数Ｒ１が、０．９０≦Ｒ１
２
≦１．０を満足する、クッション体。
続きを表示（約 330 文字）【請求項２】
５０％圧縮状態から無荷重状態まで戻した際に得られる力－たわみ曲線（第２ＳＳ曲線）において、
第２ＳＳ曲線と、当該第２ＳＳ曲線の近似直線との相関係数Ｒ２が、０．８７≦Ｒ２
２
≦１．０を満足する、請求項１に記載のクッション体。
【請求項３】
第１ＳＳ曲線の近似直線の傾きａ１が１０≦ａ１≦３２を満足する、請求項１に記載のクッション体。
【請求項４】
第２ＳＳ曲線の近似直線の傾きａ２が１０≦ａ２≦３０を満足する、請求項２に記載のクッション体。
【請求項５】
樹脂発泡体層とゲル層とが積層されたクッション体であって、前記樹脂発泡体層側のＦ硬度が５６以下である、クッション体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、クッション体に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１は、ゲル状粘弾性体とそれを被覆してなるフィルムより構成されるマットを開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－５２１８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ゲルは、良好なたわみ特性を有する。しかし、弾性体としてゲルのみを用いたマットは、質量が大きく軽量化が望まれる。また、弾性体としてゲルのみを用いたマットは、触った際に冷たく感じられる点においても改善が望まれる。
【０００５】
本開示は、良好なたわみ特性を有しつつ、クッション体の軽量化又は冷感の低減に寄与できる技術を提供することを目的とする。本開示は、以下の形態として実現することが可能である。
【課題を解決するための手段】
【０００６】
樹脂発泡体層とゲル層とが積層されたクッション体であって、
０％から５０％まで速度１０ｍｍ／分にて前記樹脂発泡体層側から圧縮した際に得られる力－たわみ曲線（第１ＳＳ曲線）において、
第１ＳＳ曲線と、当該第１ＳＳ曲線の近似直線との相関係数Ｒ１が、０．９０≦Ｒ１
２
≦１．０を満足する、クッション体。
【発明の効果】
【０００７】
本開示は、良好なたわみ特性を有しつつ、クッション体の軽量化又は冷感の低減に寄与できる技術を提供できる。
【図面の簡単な説明】
【０００８】

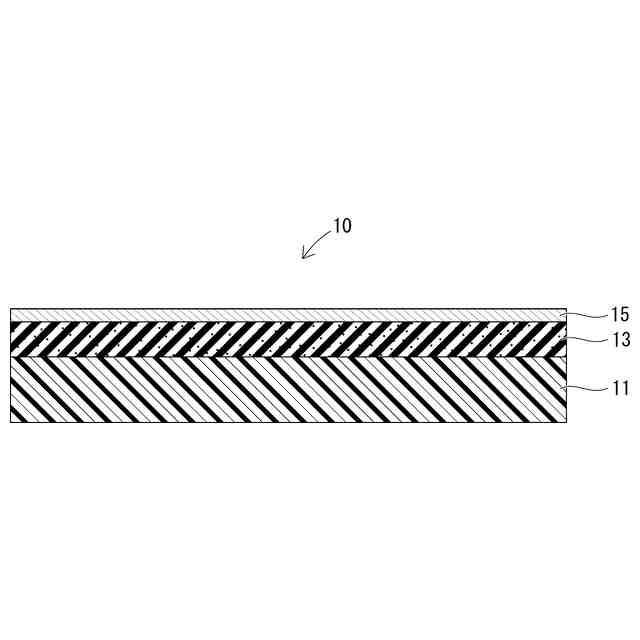

クッション体の断面図である。
比較例１－比較例３、実施例１の力－たわみ曲線を示すグラフである。
実施例２の力－たわみ曲線を示すグラフである。
実施例３の力－たわみ曲線を示すグラフである。
【発明を実施するための形態】
【０００９】
ここで、本開示の望ましい例を示す。
［１］樹脂発泡体層とゲル層とが積層されたクッション体であって、
０％から５０％まで速度１０ｍｍ／分にて前記樹脂発泡体層側から圧縮した際に得られる力－たわみ曲線（第１ＳＳ曲線）において、
第１ＳＳ曲線と、当該第１ＳＳ曲線の近似直線との相関係数Ｒ１が、０．９０≦Ｒ１
２
≦１．０を満足する、クッション体。
［２］５０％圧縮状態から無荷重状態まで戻した際に得られる力－たわみ曲線（第２ＳＳ曲線）において、
第２ＳＳ曲線と、当該第２ＳＳ曲線の近似直線との相関係数Ｒ２が、０．８７≦Ｒ２
２
≦１．０を満足する、［１］に記載のクッション体。
［３］第１ＳＳ曲線の近似直線の傾きａ１が１０≦ａ１≦３２を満足する、［１］又は［２］に記載のクッション体。
［４］第２ＳＳ曲線の近似直線の傾きａ１が１０≦ａ２≦３０を満足する、［１］から［３］のいずれか一項に記載のクッション体。
［５］樹脂発泡体層とゲル層とが積層されたクッション体であって、前記樹脂発泡体層側のＦ硬度が５６以下である、［１］から［４］のいずれか一項に記載のクッション体。
【００１０】
以下、本開示を詳しく説明する。尚、本明細書において、数値範囲について「－」を用いた記載では、特に断りがない限り、下限値及び上限値を含むものとする。例えば、「１０－２０」という記載では、下限値である「１０」、上限値である「２０」のいずれも含むものとする。すなわち、「１０－２０」は、「１０以上２０以下」と同じ意味である。また、本明細書において、各数値範囲の上限値及び下限値は、任意に組み合わせることができる。
（【００１１】以降は省略されています）
