公開番号2025123160
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024030738
出願日2024-02-09
発明の名称テーブル用コップ・傘取付具
出願人個人
代理人
主分類A47G 25/12 20060101AFI20250815BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】従来技術は、支柱にフックを有する支軸を設け、その支柱に、自動車内に取付板を設け、傘の雫を受けるドリップカップを設けた事を特徴とする傘サポートがある。
また、ワイヤー上の傘建具の前後の取付かんを、傘収納部が天板の側方においてほぼ水平をなす使用位置から下向きに垂下する不使用位置とに回動し得るように、脚柱の前後両面に取り付けるものがある。
【解決手段】
テーブルの天板に着脱自在に取り付けるクリップ本体の下受板に、コップ及び/又は傘を縦方向に挿入する下挿入孔を設けると共に、下受板の両側に下方に突出した傘を横方向に支持する支持孔を穿設した支持板を設けたこと又は、前記クリップ本体の上受板にコップ及び/又は傘を挿入する上挿入孔を設けてなることさらに、上挿入孔が、下挿入孔より大径であることそしてさらに、上挿入孔に下挿入孔を同時に使用できることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
テーブルの天板に着脱自在に取り付けるクリップ本体の下受板に、コップ及び／又は傘を縦方向に挿入する下挿入孔を設けると共に、下受板の両側に下方に突出した傘を横方向に支持する支持孔を穿設した支持板を設けたことを特徴とするテーブル用コップ・傘取付具。
続きを表示（約 230 文字）【請求項２】
前記クリップ本体の上受板にコップ及び／又は傘を挿入する上挿入孔を設けてなることを特徴とする請求項１記載のテーブル用コップ・傘取付具。
【請求項３】
前記上挿入孔が、前記下挿入孔より大径であることを特徴とする請求項１又は２記載のいずれか一項記載のテーブル用コップ・傘取付具。
【請求項４】
前記上挿入孔に下挿入孔を同時に使用できることを特徴とする請求項２又は３記載のいずれか一項記載のテーブル用コップ・傘取付具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、店内や学校ない等もテーブル（机）の天板に着脱自在に取り付けるテーブル用コップ・傘取付具に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来技術としては、支柱にフックを有する支軸を設け、その支柱に、自動車内に取付板を設け、傘の雫を受けるドリップカップを設けた事を特徴とする傘サポートがある。
（特許文献１参照）
【０００３】
従来の技術としては、ワイヤー上の傘建具の前後の取付かんを、傘収納部が天板の側方においてほぼ水平をなす使用位置から下向きに垂下する不使用位置とに回動し得るように、脚柱の前後両面に取り付けるものがある。（特許文献２参照）
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１９９４７９号公報
特開２００６－２４７０６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記前者は、自動車内に取り付ける傘をサポートするもので、テーブルの天板に取り付けられるものでもなく、コップやカップを置けるものでもない。
上記後者は、テーブルに傘立てを付設してなるものであるが、傘を横方向に支持することはできず、かつ、コップやカップを置けるものではない。
【０００６】
本発明は、このような従来の構成が有していた問題を解決しようとするもので、テーブルの天板に着脱自在に取り付けるもので、傘を縦方向にも横方向にも取り付けられると共に、カップやコップを置くことができるテーブル用コップ・傘取付具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、上記目的を達成するため、テーブルの天板に着脱自在に取り付けるクリップ本体の下受板に、コップ及び／又は傘を縦方向に挿入する下挿入孔を設けると共に、下受板の両側に下方に突出した傘を横方向に支持する支持孔を穿設した支持板を設けたこと又は、前記クリップ本体の上受板にコップ及び／又は傘を挿入する上挿入孔を設けてなることさらに、上挿入孔が、下挿入孔より大径であることそしてさらに、上挿入孔に下挿入孔を同時に使用できることを特徴とする。
【発明の効果】
【０００８】
１）、テーブル（机）の天板等に、クリップにて着脱自在に取り付けることができる。
２）、クリップ本体の下請板に、下挿入孔を設けることにより、傘を縦方向に差し込んで支持できると共に、カップを差し込んで置くことができる。
３）、支持板の支持孔に、横方向から傘を差し込み、支持できる。
４）、クリップ本体の上受板に、大径の上挿入孔を下挿入孔に小径の下挿入孔を設けることにより、コーヒーカップ等を置くことができる。
【図面の簡単な説明】
【０００９】

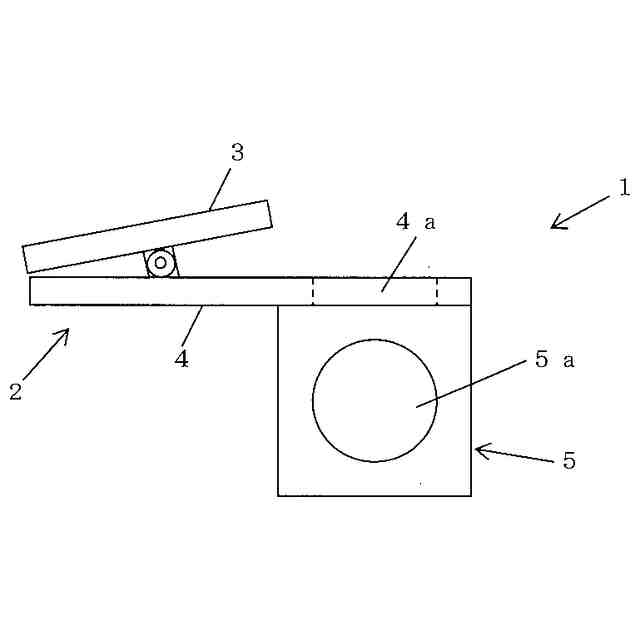

本発明の第１実施例を示すテーブル用コップ・傘取付具の正面図。

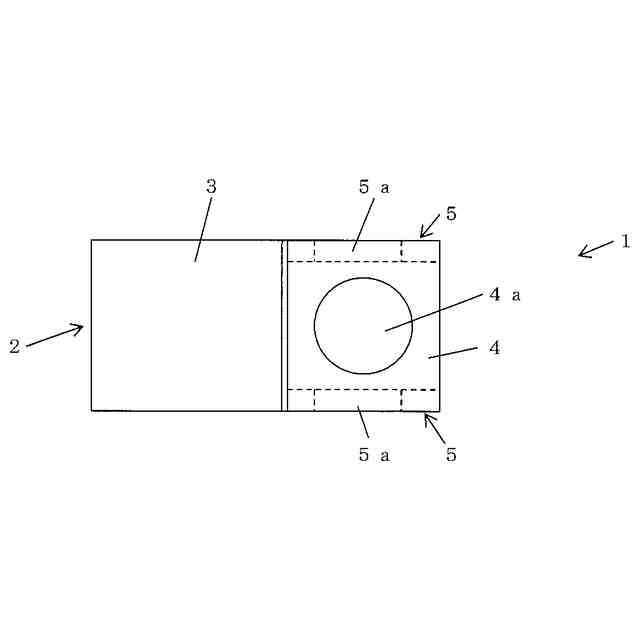

本発明の第１実施例を示すテーブル用コップ・傘取付具平面図。

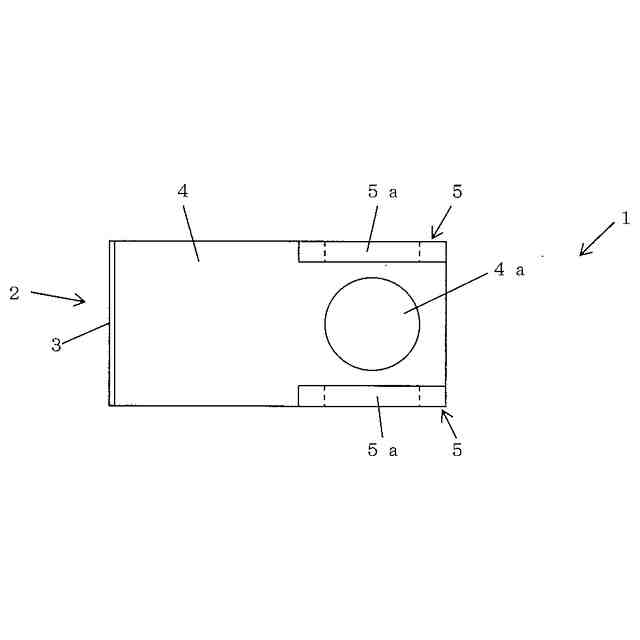

本発明の第１実施例を示すテーブル用コップ・傘取付具の底面図。

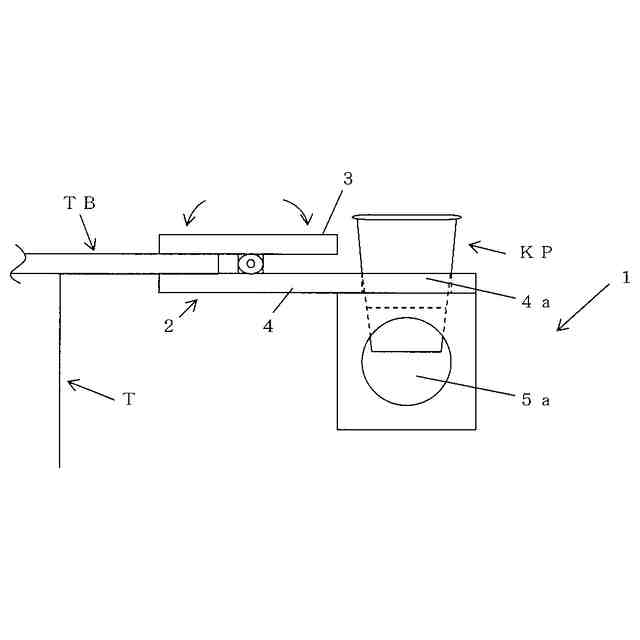

本発明の第１実施例を示すテーブル用コップ・傘取付具の下挿入孔にコップを置いた使用状態図。
本発明の第１実施例を示すテーブル用コップ・傘取付具の下挿入孔に傘を差し込んだ使用状態図。

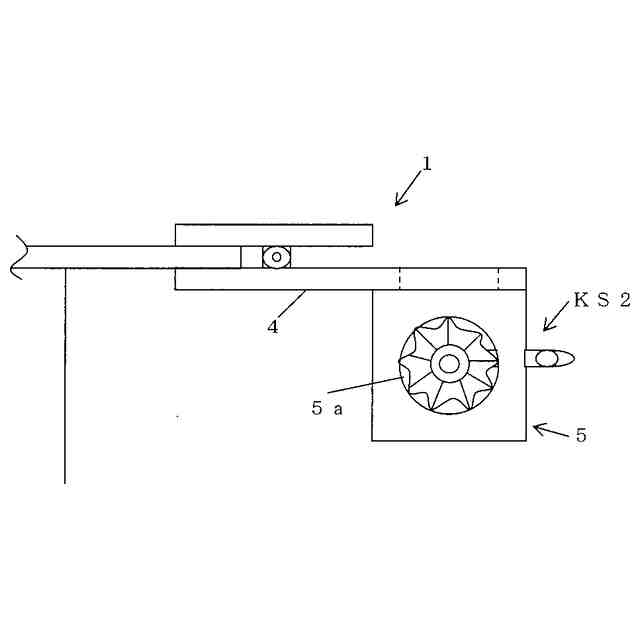

本発明の第１実施例を示すテーブル用コップ・傘取付具の支持孔に傘を差し込んだ使用状態図。

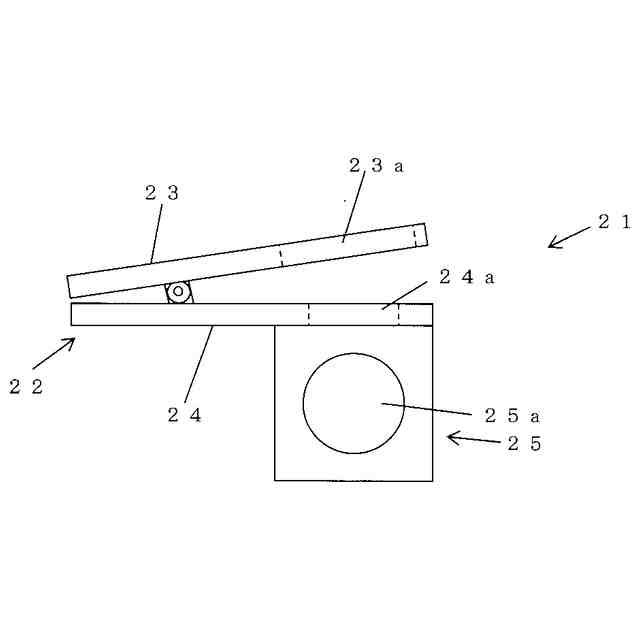

本発明の第２実施例を示すテーブル用コップ・傘取付具の正面図。

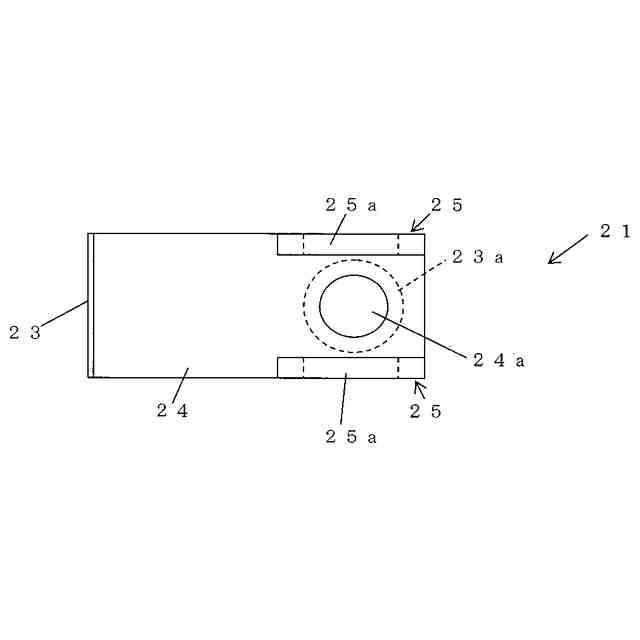

本発明の第２実施例を示すテーブル用コップ・傘取付具の底面図。
本発明の第２実施例を示すテーブル用コップ・傘取付具の上挿入孔にコーヒーカップを置いた使用状態図。
【発明を実施するための形態】
【００１０】
第１実施例のテーブル用コップ・傘取付具の説明をする。
１は、テーブル用コップ・傘取付具である。
２は、クリップ本体で、上受板３と下受板４とにより構成され、下受板４にはコップ及び／又は傘を挿入する下挿入孔４ａを設けてある。
５は、下受板４の両側に、下方に突出した傘を横方向に支持する支持孔５ａを穿設してなる支持板である。（図１・図２・図３参照）
（【００１１】以降は省略されています）
