公開番号2025133830
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025111501,2021074092
出願日2025-07-01,2021-04-26
発明の名称喫煙器具
出願人Future Technology株式会社
代理人
主分類A24F 40/46 20200101AFI20250904BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】エアロゾル形成基材の加熱ムラを抑制できる喫煙器具を提供する。
【解決手段】本発明に係る喫煙具用(1)は、エアロゾル形成基材(60)を加熱する喫
煙器具であって、喫煙器具の内部に空気を取り込むための取込口(11)と、取込口から
取り込まれた空気の流れの下流側に設けられ、エアロゾル形成基材を収納する収納空間(
SP3)と、空気の流れの上流側に設けられた熱源空間(SP4)と、熱源空間に設けら
れ、熱源空間内の空気を加熱する第1発熱素子(第1加熱源)(20b)と、を備える。

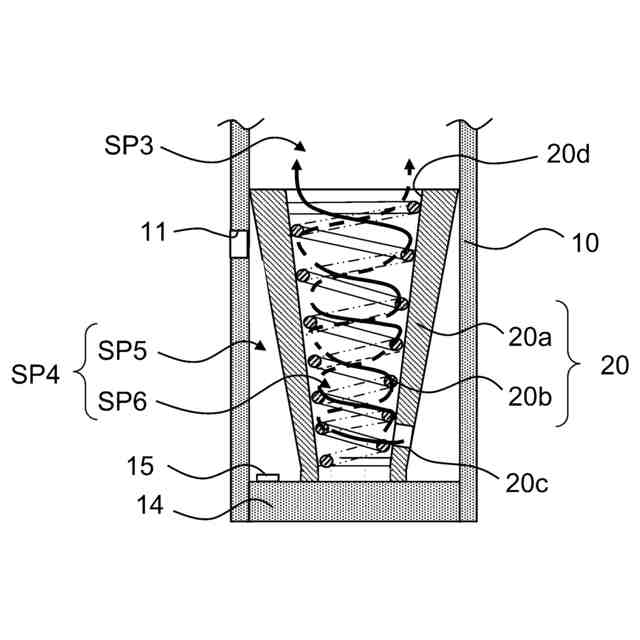

【選択図】図9

特許請求の範囲【請求項１】
エアロゾル形成基材を加熱する喫煙器具であって、
前記喫煙器具の内部に空気を取り込むための取込口と、
前記取込口から取り込まれた空気の流れの下流側に設けられ、前記エアロゾル形成基材
を収納する収納空間と、
前記取込口から取り込まれた空気の流れの上流側に設けられた熱源空間と、
前記熱源空間に設けられ、前記熱源空間内の空気を加熱する第１加熱源と、
前記収納空間に設けられ、前記収納空間に収納された前記エアロゾル形成基材を加熱する第２加熱源を備えたことを特徴とする喫煙器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、喫煙器具に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
近年、火炎を用いることなく、タバコの成分を含むタバコカートリッジを加熱して、気
化したタバコ成分を吸引する方式のタバコ製品が広く知られている。また、嗜好の多様化
から、タバコ成分を含まない植物の芳香や味わいを、タバコ同様に火炎を用いずに楽しむ
ためのカートリッジ製品も知られ始めている。
【０００３】
このようなカートリッジ製品は、加熱式の喫煙器具に挿入されて使用される。喫煙器具
には、カートリッジ製品に充填されたエアロゾル形成基材を加熱する例えばブレード形状
の加熱体が設けられる（特許文献１参照）。喫煙器具の挿入口からカートリッジ製品が挿
入されると、加熱体がカートリッジ製品のエアロゾル形成基材に挿入された状態となる。
この状態でユーザが喫煙器具のスイッチを入れると、加熱体が発熱してエアロゾル形成基
材が加熱されることでエアロゾルが生成される。
【先行技術文献】
【特許文献】
【０００４】
特表２０１８－５０４１３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の電気加熱式エアロゾル発生装置（喫煙器具）では、加熱体のヒータ
がセラミック材料等から成るヒータマウントの表面における特定の位置に設けられている
。そのため、このヒータと接触する範囲内のエアロゾル形成基材の部分と、このヒータと
接触しない範囲内のエアロゾル形成基材の部分とで加熱ムラが生じる。
【０００６】
本発明は、このような実情に鑑みてなされたもので、その目的は、エアロゾル形成基材
の加熱ムラを抑制できる喫煙器具を提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明の一態様は、エアロゾル形成基材を加熱する喫煙器
具であって、前記喫煙器具の内部に空気を取り込むための取込口と、前記取込口から取り
込まれた空気の流れの下流側に設けられ、前記エアロゾル形成基材を収納する収納空間と
、前記取込口から取り込まれた空気の流れの上流側に設けられた熱源空間と、前記熱源空
間に設けられ、前記熱源空間内の空気を加熱する第１加熱源と、を備えたことを特徴とす
る。
【発明の効果】
【０００８】
本発明によれば、エアロゾル形成基材の加熱ムラを抑制できる。なお、上記した以外の
課題、構成および効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【０００９】

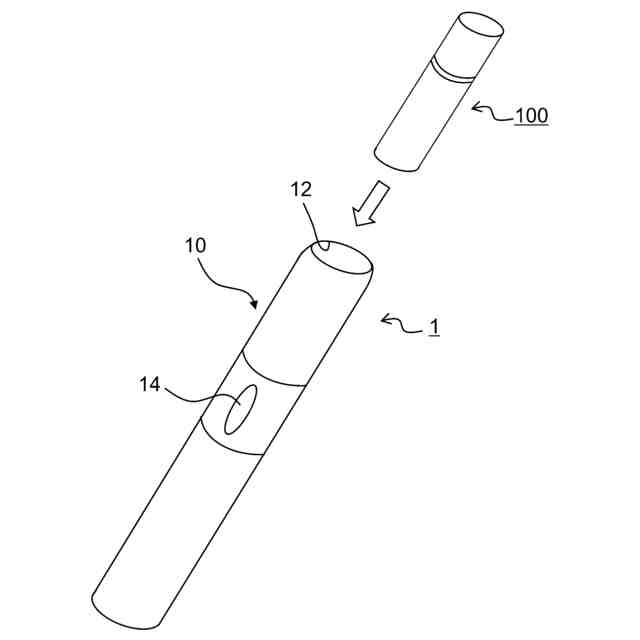

第１実施形態に係る喫煙器具の斜視図である。

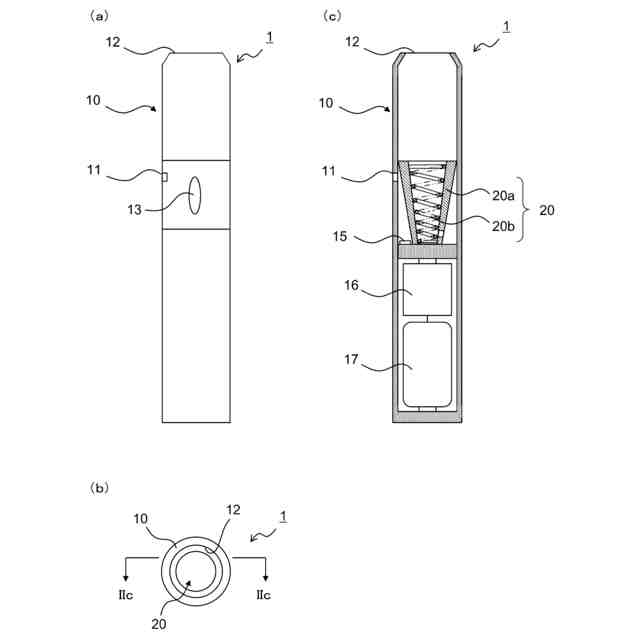

（ａ）は喫煙器具の正面図、（ｂ）は喫煙器具の上面図、（ｃ）は（ｂ）のＩＩｃ－ＩＩｃ断面図である。

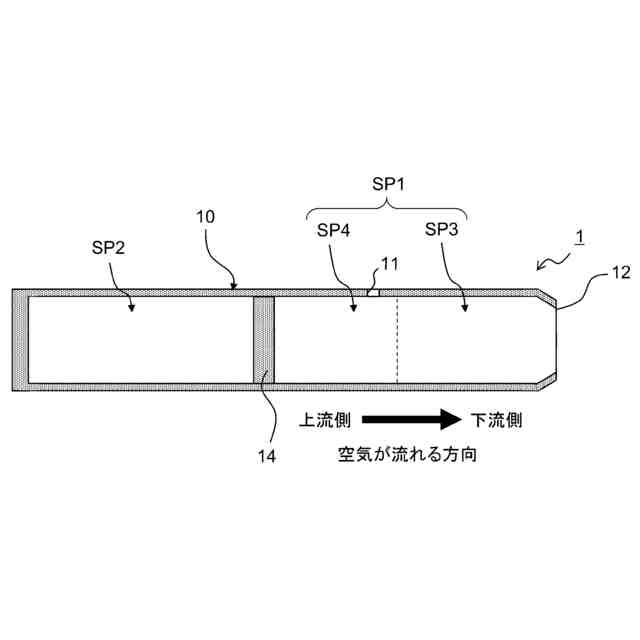

喫煙器具の内部構造を説明する断面図である。

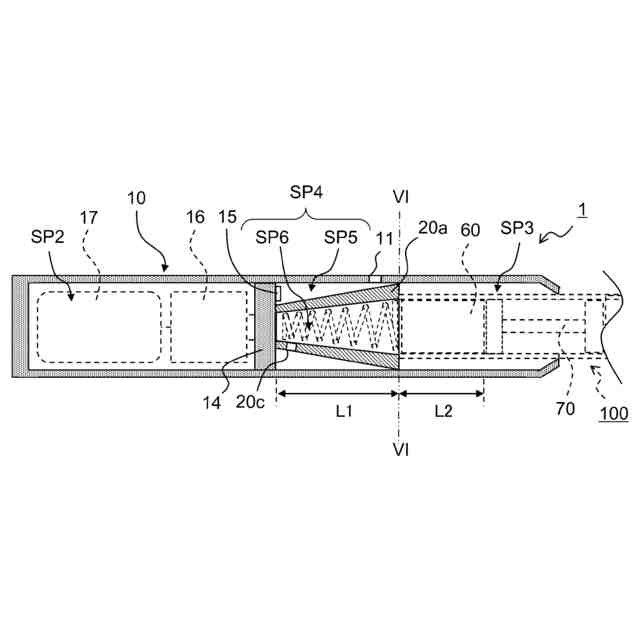

喫煙器具の内部構造を説明する断面図である。

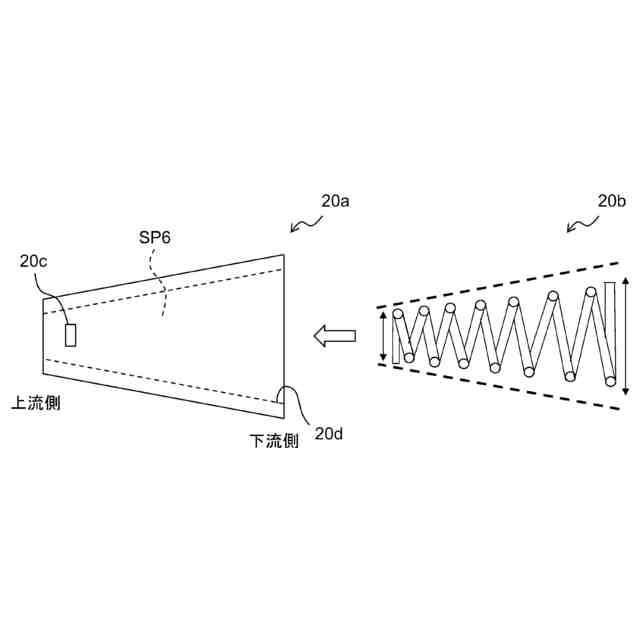

喫煙器具が備える第１加熱体の分解図である。

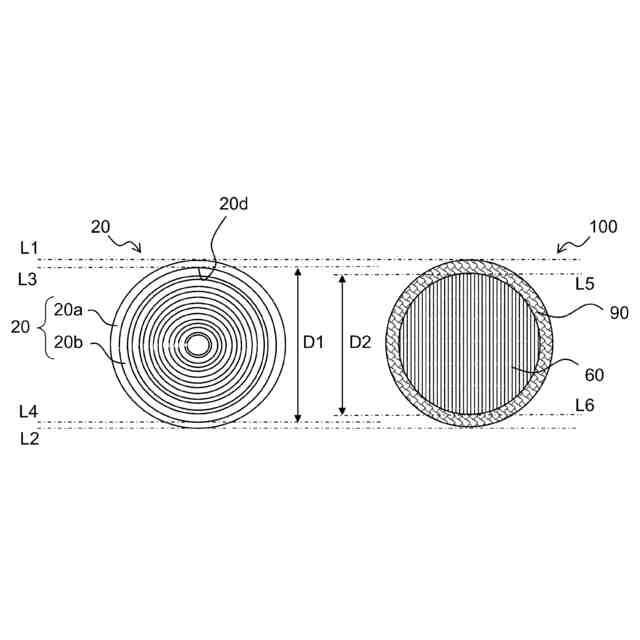

左側の図は、図４に示す喫煙器具をＶＩ－ＶＩ線に沿って切断した断面を喫煙具用カートリッジ側から視た第１加熱体の縦断面であり、右側の図は、同断面を第１加熱体側から視た喫煙具用カートリッジの縦断面である。

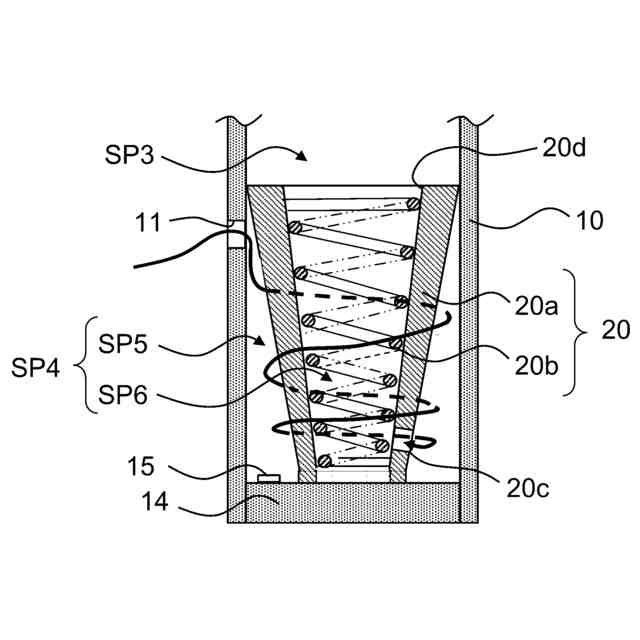

喫煙者による吸気が開始されたときの予熱空間内の空気の流れを示す拡大図である。
喫煙者による吸気が開始されたときの加熱空間内の空気の流れを示す拡大図である。

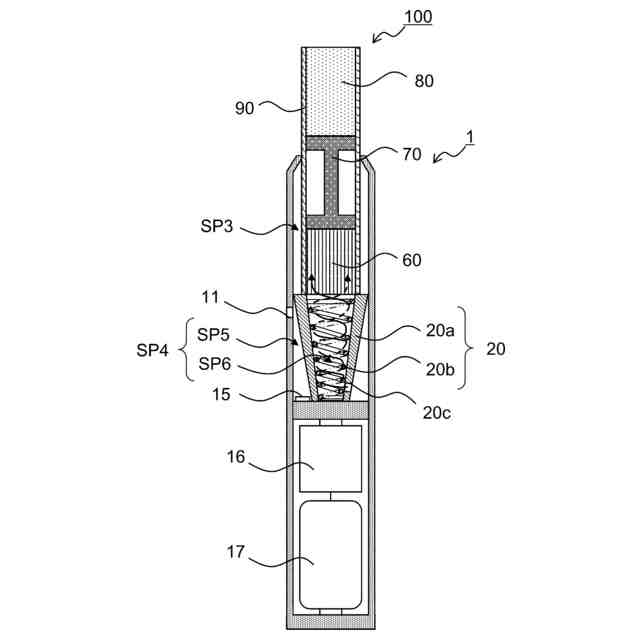

喫煙具用カートリッジが喫煙器具に装着された状態を示す断面図である。
変形例１－１に係る喫煙器具を示す断面図である。
変形例１―２に係る喫煙器具を挿入口側から視たときの上面図である。
（ａ）は変形例１－３に係る喫煙器具が備える第１加熱体を示す平面図、（ｂ）は（ａ）のＸＩＩｃ―ＸＩＩｃ断面図、（ｃ）は（ａ）のＸＩＩｃ―ＸＩＩｃ断面図である。
（ａ）～（ｃ）は第１加熱体の仕切壁の変形例を示す断面図である。
（ａ）～（ｃ）は第１加熱体の第１発熱素子の変形例を示す断面図である。
（ａ）は第２実施形態に係る喫煙器具の正面図、（ｂ）は（ａ）の上面図、（ｃ）は（ｂ）のＸＶｃ―ＸＶｃ断面図である。
（ａ）は第２加熱体を示す正面図、（ｂ）は（ａ）のＸＶＩｃ―ＸＶＩｃ断面図である。
（ａ）喫煙器具が備える第１加熱体および第２加熱体を示す断面図、（ｂ）は（ａ）の上面図である。
喫煙器具の電気的構成を示すブロック図である。
喫煙具用カートリッジが喫煙器具に装着された状態を示す断面図である。
変形例２－１に係る喫煙器具を示す正面図である。
喫煙器具の電気的構成を示すブロック図である。
変形例２－２に係る喫煙器具を示す正面図である。
喫煙器具の電気的構成を示すブロック図である。
第１加熱体の第１発熱素子と第２加熱体の第２発熱素子の通電制御を示すフローチャートである。
（ａ）は変形例２－３に係る喫煙器具の正面図、（ｂ）は喫煙器具の上面図、（ｃ）は（ｂ）のＸＸＶｃ－ＸＸＶｃ断面図である。
図２２（ｂ）における第１加熱体と第２加熱体の拡大断面図、（ｂ）は喫煙器具の本体部の拡大側面図である。
第１蓋部材を示す平面図である。
（ａ）は第２蓋部材を示す平面図、（ｂ）は（ａ）の側面図である。
（ａ）は第２蓋部材の第１マークと本体部の特定マークとを左右方向で位置合わせした状態を示す本体部の側面図、（ｂ）は（ａ）の状態における第１蓋部材の第１孔部と第２蓋部材の第２孔部との位置関係を示す平面図である。
（ａ）は第２蓋部材の第２マークと本体部の特定マークとを左右方向で位置合わせした状態を示す本体部の側面図、（ｂ）は（ａ）の状態における第１孔部と第２孔部との位置関係を示す平面図である。
（ａ）は第２蓋部材の第３マークと本体部の特定マークとを左右方向で位置合わせした状態を示す本体部の側面図、（ｂ）は（ａ）の状態における第１孔部と第２孔部との位置関係を示す平面図である。
第２蓋部材の他の例を示す平面図である。
第３実施形態に係る喫煙器具を示す断面図である。
第４実施形態に係る喫煙器具を示す断面図である。
喫煙器具が備える第３加熱体を示す拡大平面図である。
喫煙具用カートリッジが喫煙器具に装着された状態を示す断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を参照して説明する。
（【００１１】以降は省略されています）
