公開番号2025134043
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025120185,2021149064
出願日2025-07-17,2021-09-14
発明の名称食器洗い機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類A47L 15/42 20060101AFI20250904BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】本体外から貯水タンクへの給水を容易に行うことができる食器洗い機を提供する。
【解決手段】本発明に係る食器洗い機は、本体と、前記本体内に設けられ、食器等の被洗浄物が出し入れされる前面開口部を有する洗浄槽と、前記洗浄槽内に収容された被洗浄物を洗浄する洗浄装置と、前記前面開口部を開閉自在に覆う扉体と、前記洗浄槽の下方で被洗浄物の洗浄に必要な水を貯留しておく貯水タンクと、を備え、本体外から前記貯水タンクへ給水する給水口を前記貯水タンクの前側に有する。
【選択図】図3
特許請求の範囲【請求項１】
本体と、
前記本体内に設けられ、食器等の被洗浄物が出し入れされる前面開口部を有する洗浄槽と、
前記洗浄槽内に収容された被洗浄物を洗浄する洗浄装置と、
前記前面開口部を開閉自在に覆う扉体と、
前記洗浄槽の下方で被洗浄物の洗浄に必要な水を貯留しておく貯水タンクと、を備え、
本体外から前記貯水タンクへ給水する給水口を前記貯水タンクの前側に有する、
食器洗い機。
続きを表示（約 690 文字）【請求項２】
前記給水口は、前記扉体よりも前方に突出させた突出部の上面に配置される請求項１記載の食器洗い機。
【請求項３】
前記給水口は、上面視で奥行寸法よりも幅寸法が長く形成され、前記給水口の最大幅寸法は前記貯水タンクの満水時の水の最下位から最上位までの高さ寸法よりも長い請求項１または２記載の食器洗い機。
【請求項４】
前記突出部に錘が配置される請求項２に記載の食器洗い機。
【請求項５】
前記本体の底面前方に脚部を備え、前記給水口は前記脚部よりも前方に配置される請求項１～４のいずれか１項に記載の食器洗い機。
【請求項６】
前記給水口の上方かつ前記扉体の下方に位置する前記本体に凹部を有し、前記凹部には下方に傾斜する第１傾斜部を有し、前記第１傾斜部に付着した水の一部が前記給水口へ流れる構成とした請求項１～５のいずれか１項に記載の食器洗い機。
【請求項７】
前記第１傾斜部は防水加工が施された操作表示部が配置され、前記操作表示部は前記貯水タンクの水が所定量未満の場合または所定量に到達した場合に報知する請求項６記載の食器洗い機。
【請求項８】
前記給水口を覆う蓋部を有し、前記蓋部は前方下方に傾斜する第２傾斜部を有する請求項１～７のいずれか１項に記載の食器洗い機。
【請求項９】
前記給水口を覆う可動式の蓋部を有し、前記蓋部を可動して開けた状態において、前記貯水タンクへと水が指向するリブ前記蓋部の一部で形成する請求項１～７のいずれか１項に記載の食器洗い機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、食器洗い機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、食器洗い機の洗浄槽に給水するための水を貯めておく貯水タンクを搭載した食器洗い機が知られている。（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２３０４９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の食器洗い機においては、貯水タンクへの給水という観点において未だ改善の余地がある。
【０００５】
従って、本発明の目的は、前記課題を解決することにあって、貯水タンクへの給水がしやすい食器洗い機を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の一態様の食器洗い機は、本体と、前記本体内に設けられ、食器等の被洗浄物が出し入れされる前面開口部を有する洗浄槽と、前記洗浄槽内に収容された被洗浄物を洗浄する洗浄装置と、前記前面開口部を開閉自在に覆う扉体と、前記洗浄槽の下方で被洗浄物の洗浄に必要な水を貯留しておく貯水タンクと、を備え、本体外から前記貯水タンクへ給水する給水口を前記貯水タンクの前側に有する。
【発明の効果】
【０００７】
本発明に係る食器洗い機によれば、本体外から貯水タンクへの給水を容易に行うことができる。
【図面の簡単な説明】
【０００８】

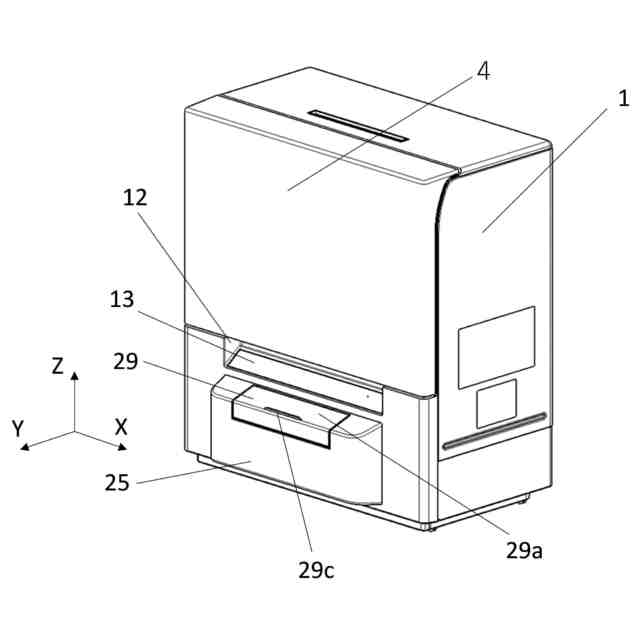

本発明の実施の形態１における食器洗い機の扉体および貯水タンクの給水口が閉じられた状態の斜視図
本発明の実施の形態１における食器洗い機の扉体が開かれた状態の斜視図

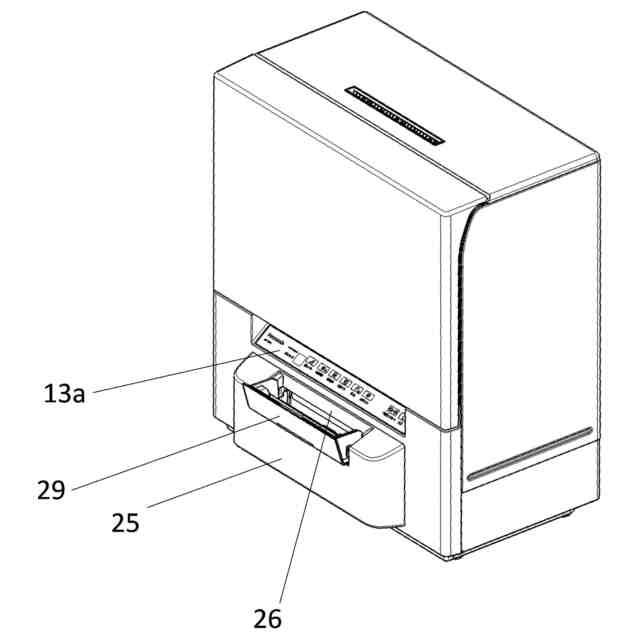

本発明の実施の形態１における食器洗い機の貯水タンクの給水口が開かれた状態の斜視図
本発明の実施の形態１における食器洗い機の貯水タンクの給水口が開かれた状態の部分斜視図

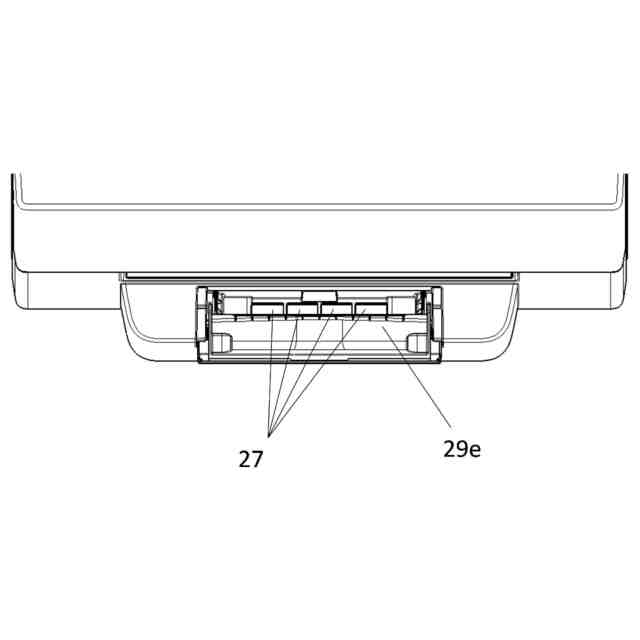

本発明の実施の形態１における食器洗い機の貯水タンクの給水口が開かれた状態の部分平面図

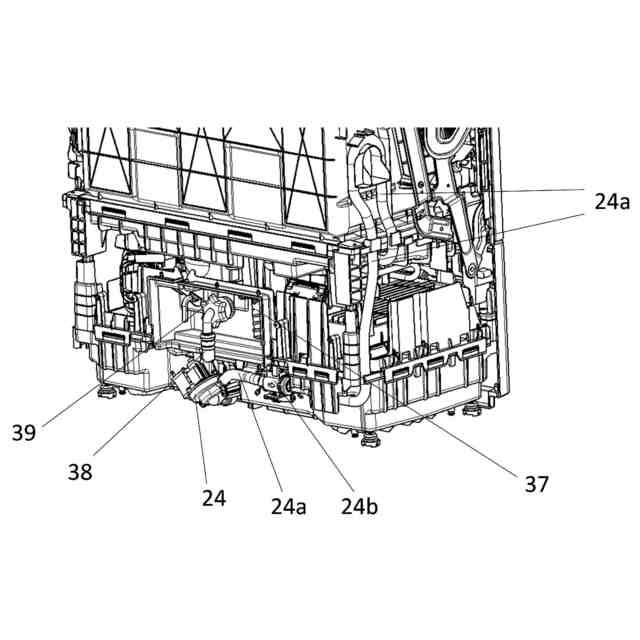

本発明の実施の形態１における食器洗い機の外郭を外した状態の部分後方斜視図

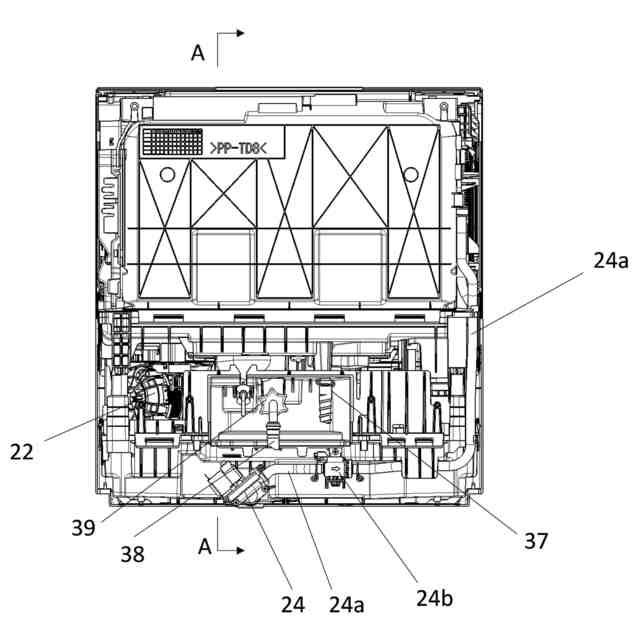

本発明の実施の形態１における食器洗い機の外郭を外した状態の背面図
本発明の実施の形態１における食器洗い機の貯水タンクの給水口が閉じられた状態のＡ－Ａの位置での端面図

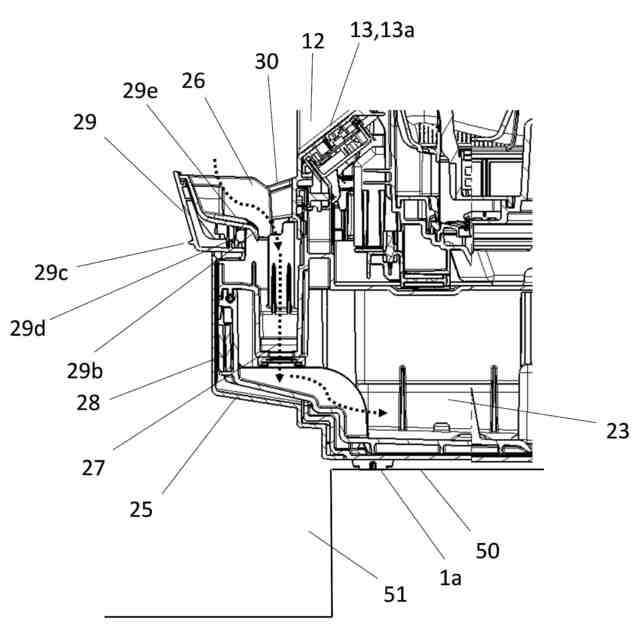

本発明の実施の形態１における食器洗い機の貯水タンクの給水口が開かれた状態のＡ－Ａの位置での部分端面図
本発明の実施の形態１における食器洗い機の給水の流れを示す簡易説明図
【発明を実施するための形態】
【０００９】
（本発明の基礎となった知見）
本発明者らは、加熱室内の水を効率良く回収するために鋭意検討した結果、以下の知見を得た。
【００１０】
従来の食器洗い機において、食器洗い機に貯水タンクが搭載されているものが存在した。しかしながら、従来の食器洗い機においては、貯水タンクを食器洗い機本体から取り外して貯水タンクに給水したうえで、貯水タンクを食器洗い機本体に設置して使用する必要があった。また、貯水タンクを取り外さなくても給水できるタイプの食器洗い機であっても、給水口の位置が使用者にとって給水しづらい位置にあったり、不便を有するものであった。
（【００１１】以降は省略されています）
