発行日
2024-10-31
公報種別
意匠公報(S)
登録番号
1783620
登録日
2024-10-23
意匠に係る物品
バタフライ弁用弁箱弁座
意匠分類
M2
-491(配線・配管用管、管継ぎ手、バルブ等)
出願番号
2024011215
出願日
2024-06-03
意匠権者
前澤工業株式会社
代理人
個人
,
個人
意匠に係る物品の説明

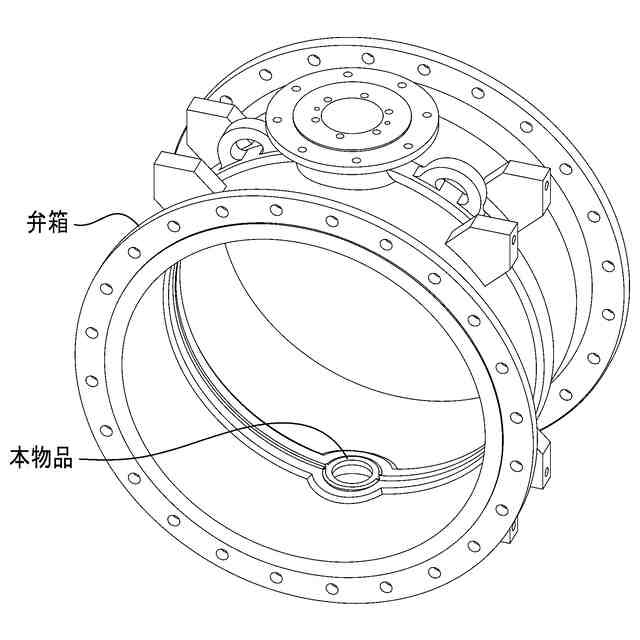

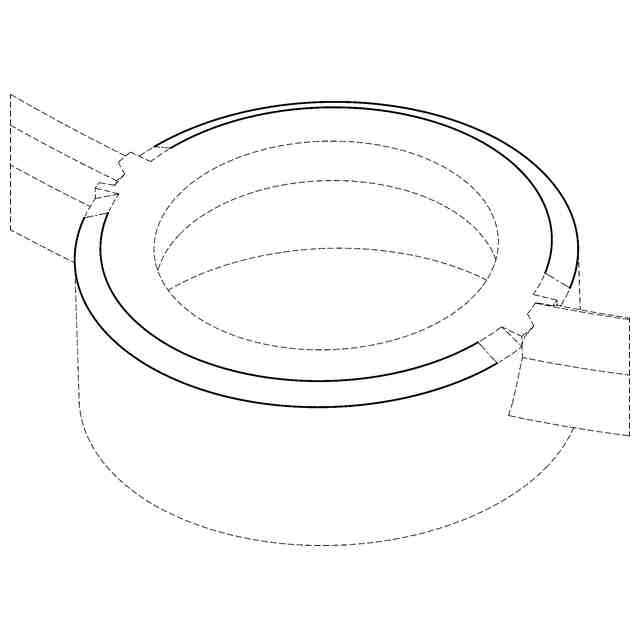

本物品は、流体が流れる管路に接続されて流体の流路の一部を構成するバタフライ弁用弁箱の内周面に設けられるバタフライ弁用弁箱弁座である。本物品が設けられているバタフライ弁は、弁棒が貫通されている弁体(弁棒及び弁体のいずれも不図示)を有し、弁体は弁棒を中心に回動して流路を開閉する。弁体が流路を全閉しているとき、本物品及び弁体の外縁は密接して流体の流れを止める。本物品は弁棒が挿通される弁棒挿通部を有する。弁棒挿通部は筒状体であり、弁体の外縁に接触するテーパ形状を有する。これにより、弁体の開閉動作を繰り返すことによって弁体と本物品が擦れ合うことが減るので、本物品に亀裂が発生することを抑えることができ、もって、本物品の耐久性を向上させることができる。
意匠の説明

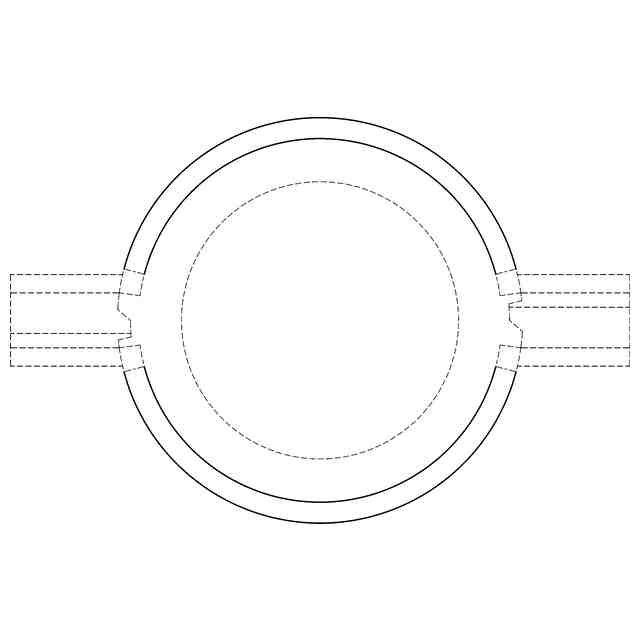

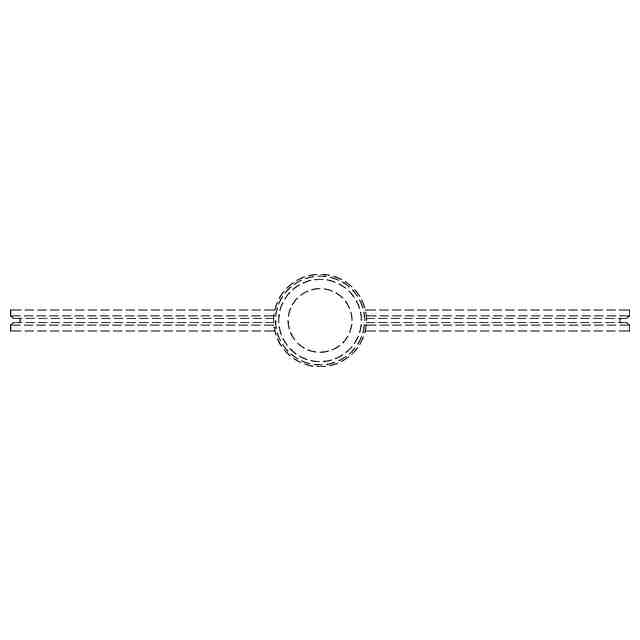

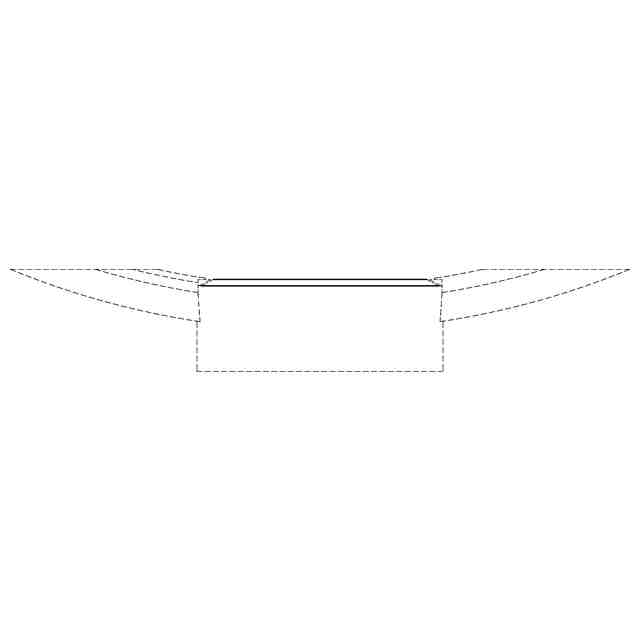

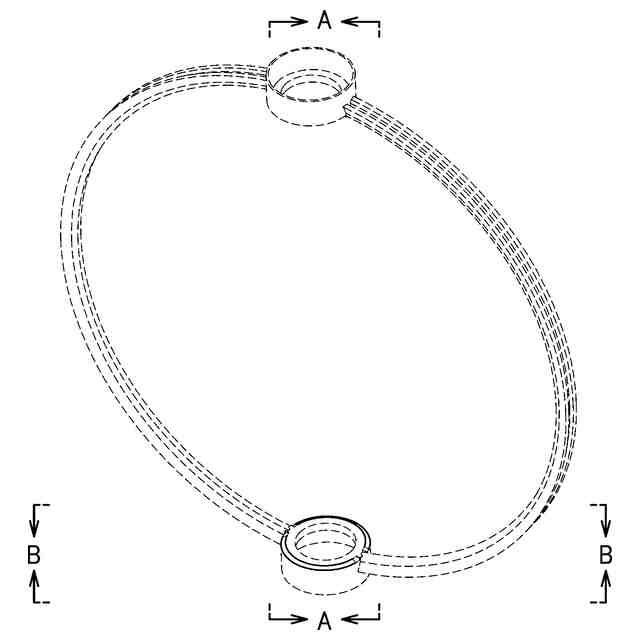

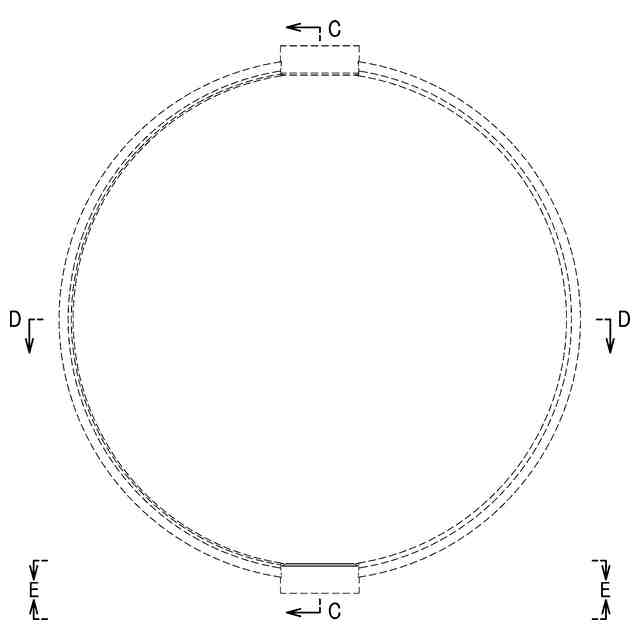

図面中、実線で表された部分が部分意匠として意匠登録を受けようとする部分である。背面図は正面図と、左側面図は右側面図と、それぞれ対称に表れるため省略する。底面図は平面図と同一に表れるため省略する。
