公開番号2024114091
公報種別公開特許公報(A)
公開日2024-08-23
出願番号2023019509
出願日2023-02-10
発明の名称ライフル型玩具銃および銃
出願人株式会社東京マルイ
代理人個人
主分類F41C 7/00 20060101AFI20240816BHJP(武器)
要約【課題】レシーバカバーのガタツキを抑えること。
【解決手段】レシーバカバーと、レシーバと、を備えたライフル型玩具銃であって、レシーバカバーは、後端に被付勢面を有し、レシーバは、後部側に、被付勢面に対して、銃口方向の力を付勢するための付勢手段を有し、レシーバカバーは、付勢手段による付勢力を受けて、レシーバに対してがたつきなく固定されるライフル型玩具銃または銃を提供することにより、レシーバカバーのガタツキを抑えることが可能となる。
【選択図】 図1
特許請求の範囲【請求項1】
レシーバカバーと、
レシーバと、
を備えたライフル型玩具銃であって、
前記レシーバカバーは、後端に被付勢面を有し、
前記レシーバは、後部側に、前記被付勢面に対して、銃口方向の力を付勢するための付勢手段を有し、
前記レシーバカバーは、前記付勢手段による付勢力を受けて、前記レシーバに対してがたつきなく固定されるライフル型玩具銃。
続きを表示(約 720 文字)【請求項2】
前記付勢手段は、ボルトおよびナットを含み、
前記ボルトを回転させて前方、前下方、または下方に移動させることにより、前記ボルトの先端が、前記被付勢面に当接して、前記レシーバカバーを少なくとも銃口方向に押圧する請求項1に記載のライフル型玩具銃。
【請求項3】
前記ボルトの先端が尖った形状である請求項2に記載のライフル型玩具銃。
【請求項4】
前記被付勢面は、後下方から前上方に切り取られた傾斜面である請求項1または2に記載のライフル型玩具銃。
【請求項5】
前記被付勢面は、∨字状溝を形成する請求項1に記載のライフル型玩具銃。
【請求項6】
リコイルリテイニングブロックをさらに有し、
前記レシーバカバーは、その後端に、前記リコイルリテイニングブロックの後端を挿入するための穴を有する請求項1に記載のライフル型玩具銃。
【請求項7】
フロントレールブロックをさらに有し、
前記レシーバカバーの前端、および、前記フロントレールブロックの後端の少なくともいずれか一方に、互いが係合するための傾斜面を有する請求項1に記載のライフル型玩具銃。
【請求項8】
レシーバカバーと、
レシーバと、
を備えたライフル型銃であって、
前記レシーバカバーは、後端に被付勢面を有し、
前記レシーバは、後部側に、前記被付勢面に対して、銃口方向の力を付勢するための付勢手段を有し、
前記レシーバカバーは、前記付勢手段による付勢力を受けて、前記レシーバに対してがたつきなく固定されるライフル型銃。

発明の詳細な説明【技術分野】
【0001】
本発明は、ライフル型玩具銃および銃に関する。
続きを表示(約 2,100 文字)【背景技術】
【0002】
上記技術分野において、特許文献1には、自動小銃型のエアガンが開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2022-119707号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、上記文献に記載の技術では、レシーバカバーのがたつきを問題視していなかった。
【0005】
本発明の目的は、上述の課題を解決する技術を提供することにある。
【課題を解決するための手段】
【0006】
上記目的を達成するため、本発明にかかる玩具銃は、
レシーバカバーと、
レシーバと、
を備えたライフル型玩具銃であって、
前記レシーバカバーは、後端に被付勢面を有し、
前記レシーバは、後部側に、前記被付勢面に対して、銃口方向の力を付勢するための付勢手段を有し、
前記レシーバカバーは、前記付勢手段による付勢力を受けて、前記レシーバに対してがたつきなく固定されるライフル型玩具銃。
前記ボルトの先端が尖った形状である請求項1または2に記載のライフル型玩具銃。
前記被付勢面は、後下方から前上方に切り取られた傾斜面である請求項1または2に記載のライフル型玩具銃。
【0007】
上記目的を達成するため、本発明にかかる銃は、
レシーバカバーと、
レシーバと、
を備えたライフル型銃であって、
前記レシーバカバーは、後端に被付勢面を有し、
前記レシーバは、後部側に、前記被付勢面に対して、銃口方向の力を付勢するための付勢手段を有し、
前記レシーバカバーは、前記付勢手段による付勢力を受けて、前記レシーバに対してがたつきなく固定されるライフル型銃。
【発明の効果】
【0008】
本発明によれば、レシーバカバーのガタツキを抑えることができる。
【図面の簡単な説明】
【0009】

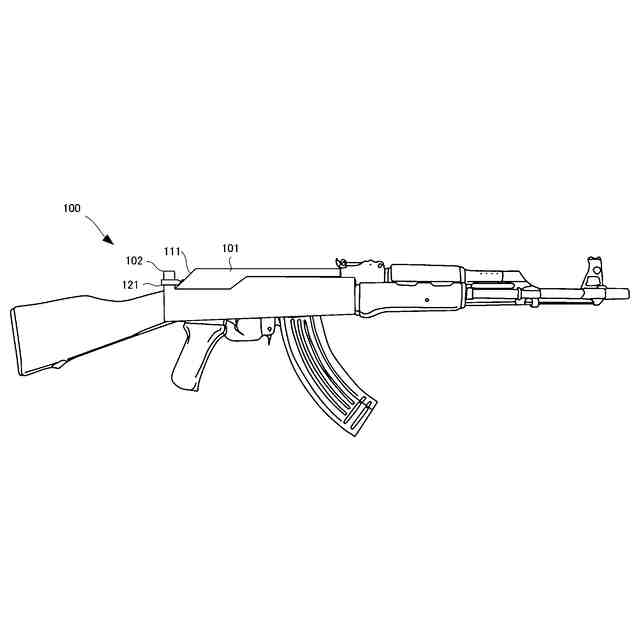

第1実施形態に係る玩具銃の概略構成を示す図である。

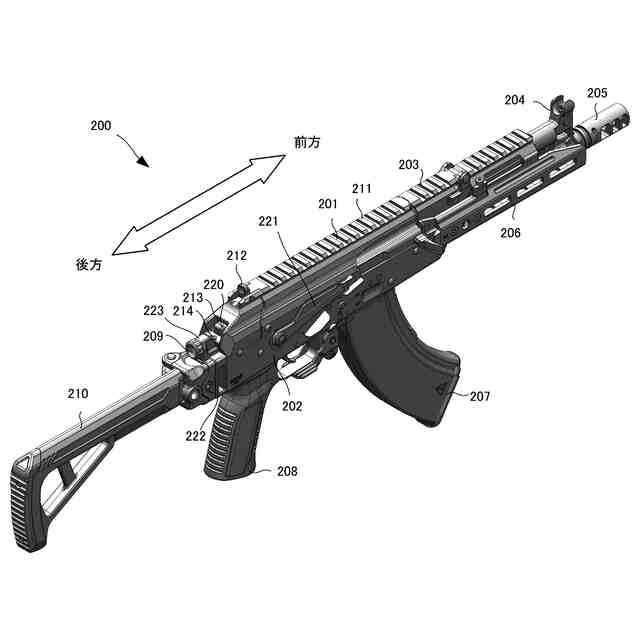

第2実施形態に係る玩具銃の全体構成を示す斜視図である。

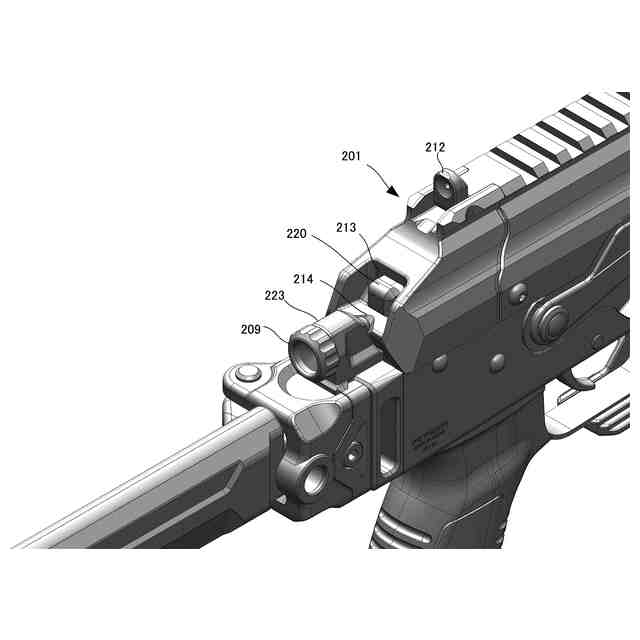

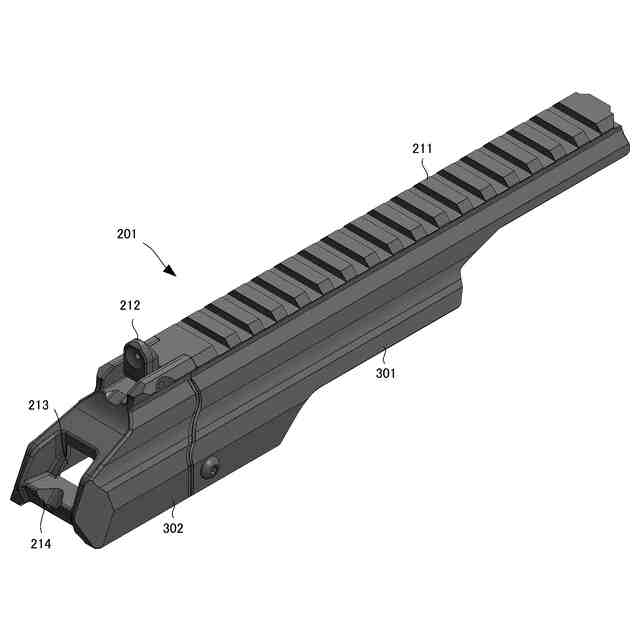

第2実施形態に係る玩具銃のレシーバカバーの構成を示す斜視図である。

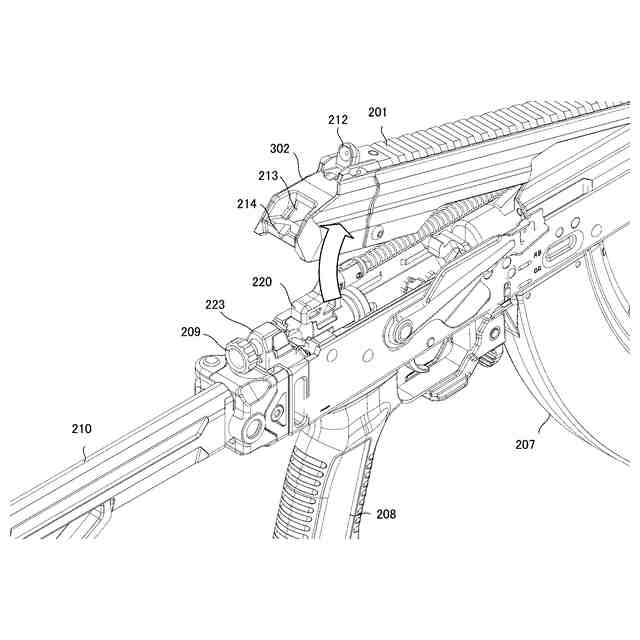

第2実施形態に係る玩具銃のレシーバカバーの取り外し状態を示す斜視図である。

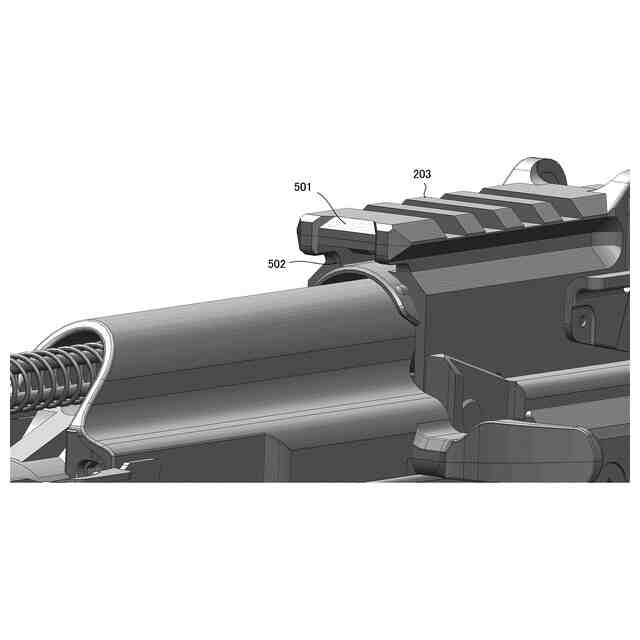

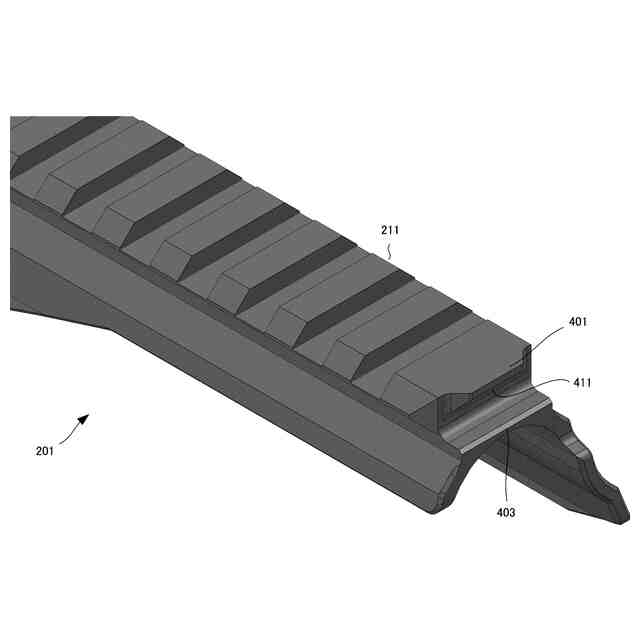

第2実施形態に係る玩具銃のレシーバカバーの構成を示す部分拡大斜視図である。
第2実施形態に係る玩具銃の本体の構成を示す部分拡大斜視図である。

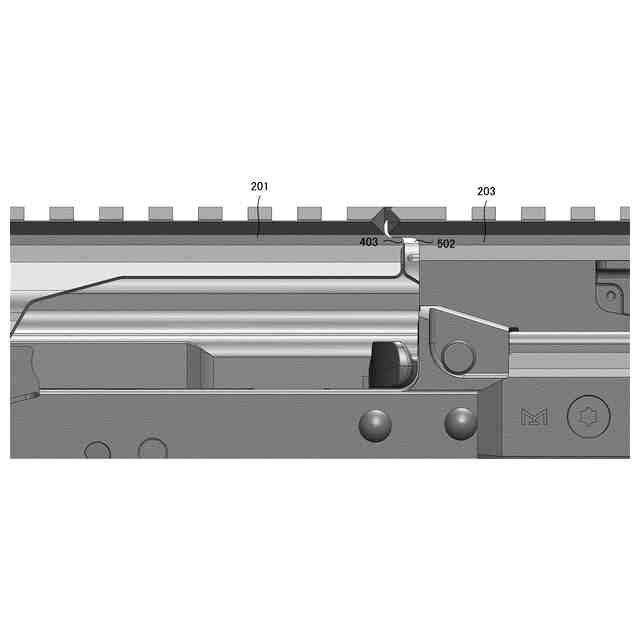

第2実施形態に係る玩具銃のレシーバカバーの係合状態を示す部分拡大図である。
第2実施形態に係る玩具銃のロックダイヤルの構成を示す斜視図である。
第2実施形態に係る玩具銃のロックダイヤルの動作を示す拡大斜視図である。
第2実施形態に係る玩具銃のロックダイヤルの動作を示す拡大斜視図である。
第2実施形態に係る玩具銃のロックダイヤルの動作を示す断面図である。
第2実施形態に係る玩具銃のロックダイヤルの動作を示す拡大斜視図である。
第3実施形態に係る玩具銃のレシーバカバーの構成を示す斜視図である。
第3実施形態に係る玩具銃のロックダイヤルの構成を示す斜視図である。
第3実施形態に係る玩具銃のロックダイヤルの係合状態を示す拡大斜視図である。
第4実施形態に係る玩具銃のレシーバカバーの構成を示す斜視図である。
第4実施形態に係る玩具銃のロックダイヤルの係合状態を示す拡大斜視図である。
第5実施形態に係る玩具銃のレシーバカバーの構成を示す斜視図である。
第5実施形態に係る玩具銃のロックダイヤルの係合状態を示す拡大斜視図である。
第6実施形態に係る玩具銃のロックダイヤルの構成を示す斜視図である。
第6実施形態に係る玩具銃のロックダイヤルの構成を示す斜視図である。
第7実施形態に係る玩具銃のレシーバカバーの構成を示す斜視図である。
第7実施形態に係る玩具銃のフロントレールブロックの構成を示す斜視図である。
第7実施形態に係る玩具銃のレシーバカバーの係合状態を示す斜視図である。
第8実施形態に係る玩具銃のレシーバカバーの構成を示す斜視図である。
第8実施形態に係る玩具銃のフロントレールブロックの構成を示す斜視図である。
第8実施形態に係る玩具銃のレシーバカバーの係合状態を示す斜視図である。
【発明を実施するための形態】
【0010】
以下に、図面を参照して、本発明の実施の形態について例示的に詳しく説明する。ただし、以下の実施の形態に記載されている構成要素はあくまで例示であり、本発明の技術範囲をそれらのみに限定する趣旨のものではない。
