特許ウォッチ

公開番号2025038691
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145450
出願日2023-09-07
発明の名称フィルタおよび通信装置
出願人京セラ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H03H 9/64 20060101AFI20250312BHJP(基本電子回路)
要約【課題】共振子を用いて構成されたフィルタの周波数特性を改善する。
【解決手段】複数の並列腕共振子KP及び複数の直列腕共振子を備えるラダー型フィルタにおいて、並列腕共振子KPは、第1圧電体部1と、第1圧電体部よりも上層に位置しており、互いに隣り合っている第1電極指8および第2電極指9を含んでいる第1IDT電極2と、第1領域12、第2領域13、第3領域14及び第4領域15と、を有している。直列腕共振子は、第2圧電体部と、第2圧電体部よりも上層に位置しており、互いに隣り合っている第3電極指および第4電極指とを含んでいる第2IDT電極と、第5領域、第6領域、第7領域および第8領域と、を有しており、第3領域内の音速と第4領域内の音速との差を第1音速差とし、第7領域内の音速と第8領域内の音速との差を第2音速差とすると、第1音速差は、第2音速差よりも大きい。
【選択図】図2
特許請求の範囲【請求項１】
並列腕共振子および直列腕共振子を備えており、
前記並列腕共振子は、
第１圧電体部と、
前記第１圧電体部よりも上層に位置しており、互いに隣り合っている第１電極指および第２電極指を含んでいる、第１ＩＤＴ電極と、を有しており、
前記直列腕共振子は、
第２圧電体部と、
前記第２圧電体部よりも上層に位置しており、互いに隣り合っている第３電極指および第４電極指を含んでいる、第２ＩＤＴ電極と、を有しており、
前記第１電極指および前記第２電極指の配列方向を第１配列方向とし、前記第３電極指および前記第４電極指の配列方向を第２配列方向とすると、
前記第１電極指は、前記第１配列方向において前記第２電極指の先端部と対向している第１領域と、前記第１領域よりも前記第１電極指の先端側に位置している第２領域と、を含んでおり、
前記並列腕共振子は、前記第２領域を含み前記第１配列方向に延在する第３領域と、前記第１領域を含み前記第１配列方向に延在する第４領域と、を含んでおり、
前記第３電極指は、前記第２配列方向において前記第４電極指の先端部と対向している第５領域と、前記第５領域よりも前記第３電極指の先端側に位置している第６領域と、を含んでおり、
前記直列腕共振子は、前記第６領域を含み前記第２配列方向に延在する第７領域と、前記第５領域を含み前記第２配列方向に延在する第８領域と、を含んでおり、
前記第３領域内の音速と前記第４領域内の音速との差を第１音速差とし、前記第７領域内の音速と前記第８領域内の音速との差を第２音速差とすると、前記第１音速差は、前記第２音速差よりも大きい、フィルタ。
続きを表示（約 1,100 文字）【請求項２】
前記並列腕共振子および前記直列腕共振子それぞれを複数備えており、
複数の並列腕共振子の第１音速差の最小値は、複数の直列腕共振子の第２音速差の最大値よりも大きい、請求項１に記載のフィルタ。
【請求項３】
前記フィルタの平面視において前記第１配列方向に沿って前記第１領域を切断した場合の断面積は、前記フィルタの平面視において前記第１配列方向に沿って前記第２領域を切断した場合の断面積よりも大きい、請求項１に記載のフィルタ。
【請求項４】
前記第１電極指および前記第２電極指のＤｕｔｙは、前記第１領域と前記第２電極指の先端部との対向部分にて第１値であり、前記第２領域と前記第２電極指との対向部分にて最大値が第２値であり、
前記第１値は、前記第２値よりも大きい、請求項１に記載のフィルタ。
【請求項５】
前記第１値と前記第２値との差は、０．０５以上かつ０．２以下である、請求項４に記載のフィルタ。
【請求項６】
前記第３電極指および前記第４電極指のＤｕｔｙは、前記第５領域と前記第４電極指の先端部との対向部分にて第３値であり、前記第６領域と前記第４電極指との対向部分にて最大値が第４値であり、
前記第３値と前記第４値との差は、０．２以下である、請求項１に記載のフィルタ。
【請求項７】
前記第１配列方向に沿った前記第１領域の幅は、前記第１配列方向に沿った前記第２領域の幅よりも大きい、請求項１に記載のフィルタ。
【請求項８】
前記並列腕共振子は、前記第１ＩＤＴ電極よりも上層に位置している第１誘電体層を有しており、
前記直列腕共振子は、前記第２ＩＤＴ電極よりも上層に位置している第２誘電体層を有しており、
前記第１誘電体層の質量は、前記第２誘電体層の質量よりも大きい、請求項１に記載のフィルタ。
【請求項９】
前記第１電極指の長手方向における、前記第１領域と前記第２電極指の先端部との対向部分の長さは、前記第１電極指および前記第２電極指のピッチ以上、かつ前記ピッチの２．５倍以下である、請求項１に記載のフィルタ。
【請求項１０】
前記第１ＩＤＴ電極は、
前記第１電極指と電気的に接続されたバスバーと、
前記バスバーから前記第１電極指の長手方向に延在しており、前記第１電極指の長手方向において前記第２電極指と対向しているダミー電極指と、を有している、請求項１に記載のフィルタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フィルタおよび通信装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、第１電極指が拡幅部を備えている弾性波装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１００９４９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
弾性波装置を用いて構成されたフィルタにおいて、弾性波装置のデメリットを低減して、フィルタの周波数特性を改善することが期待されている。
【課題を解決するための手段】
【０００５】
本開示の一態様に係るフィルタは、並列腕共振子および直列腕共振子を備えており、前記並列腕共振子は、第１圧電体部と、前記第１圧電体部よりも上層に位置しており、互いに隣り合っている第１電極指および第２電極指を含んでいる、第１ＩＤＴ電極と、を有しており、前記直列腕共振子は、第２圧電体部と、前記第２圧電体部よりも上層に位置しており、互いに隣り合っている第３電極指および第４電極指を含んでいる、第２ＩＤＴ電極と、を有しており、前記第１電極指および前記第２電極指の配列方向を第１配列方向とし、前記第３電極指および前記第４電極指の配列方向を第２配列方向とすると、前記第１電極指は、前記第１配列方向において前記第２電極指の先端部と対向している第１領域と、前記第１領域よりも前記第１電極指の先端側に位置している第２領域と、を含んでおり、前記並列腕共振子は、前記第２領域を含み前記第１配列方向に延在する第３領域と、前記第１領域を含み前記第１配列方向に延在する第４領域と、を含んでおり、前記第３電極指は、前記第２配列方向において前記第４電極指の先端部と対向している第５領域と、前記第５領域よりも前記第３電極指の先端側に位置している第６領域と、を含んでおり、前記直列腕共振子は、前記第６領域を含み前記第２配列方向に延在する第７領域と、前記第５領域を含み前記第２配列方向に延在する第８領域と、を含んでおり、前記第３領域内の音速と前記第４領域内の音速との差を第１音速差とし、前記第７領域内の音速と前記第８領域内の音速との差を第２音速差とすると、前記第１音速差は、前記第２音速差よりも大きい。
【発明の効果】
【０００６】
本開示の一態様によれば、共振子を用いて構成されたフィルタの周波数特性を改善することができる。
【図面の簡単な説明】
【０００７】
本開示の実施形態１に係るフィルタの概略図である。

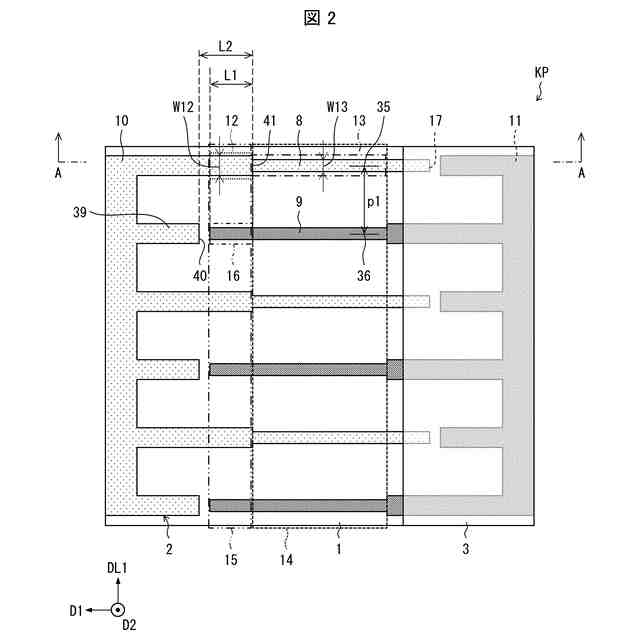

並列腕共振子の概略構成例を示す平面図である。

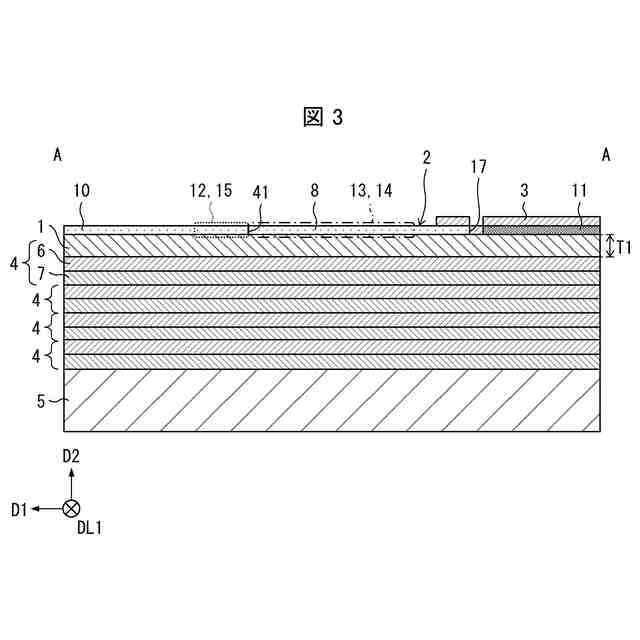

図２のＡ－Ａ断面図である。

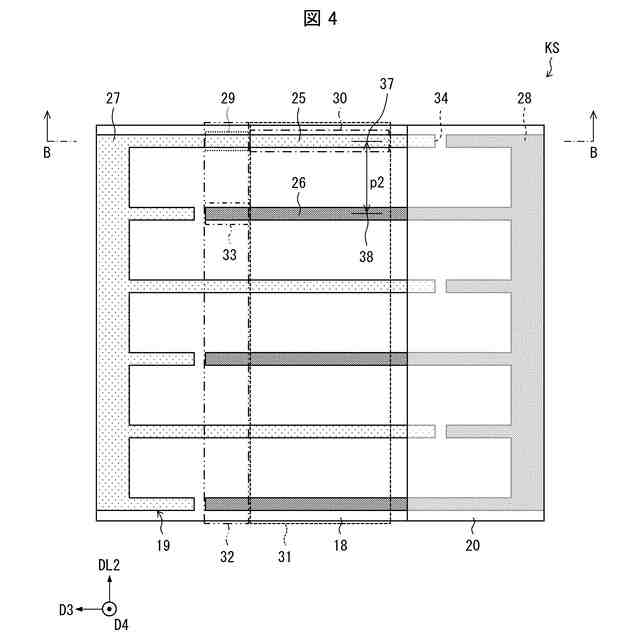

直列腕共振子の概略構成例を示す平面図である。

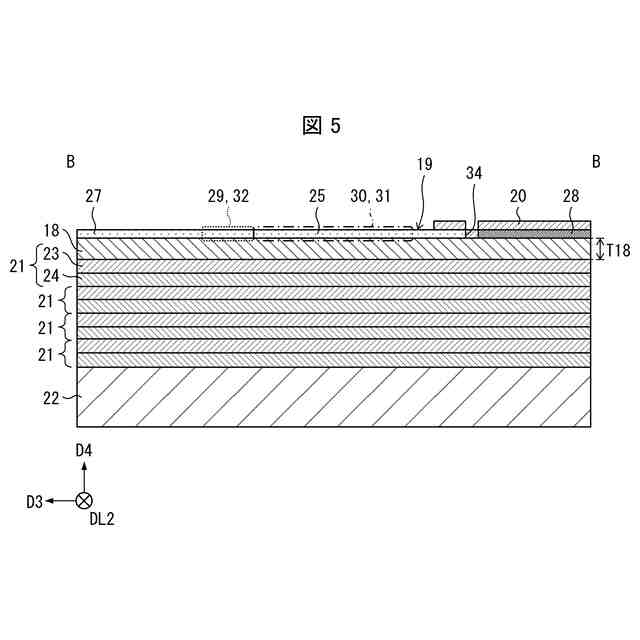

図４のＢ－Ｂ断面図である。
図２および図３に示した並列腕共振子における、周波数に対するインピーダンスの関係例を示すグラフである。

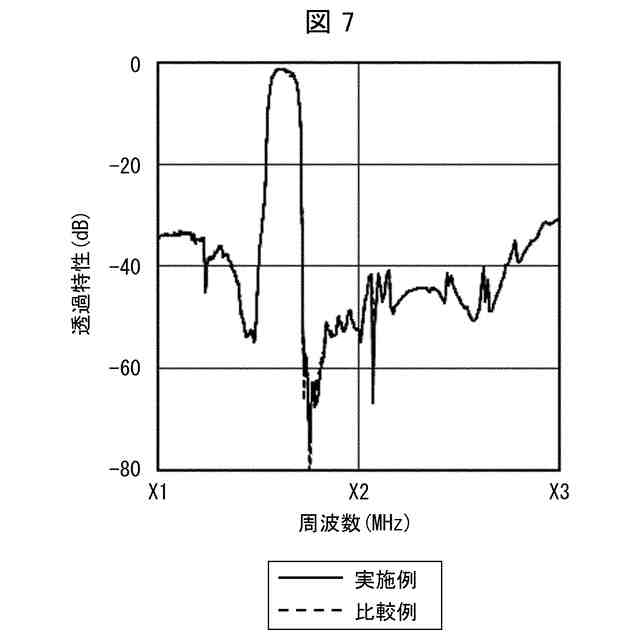

実施例および比較例の、周波数に対する透過特性の関係を示すグラフである。
実施例および比較例の、周波数に対する透過特性の関係を示すグラフである。

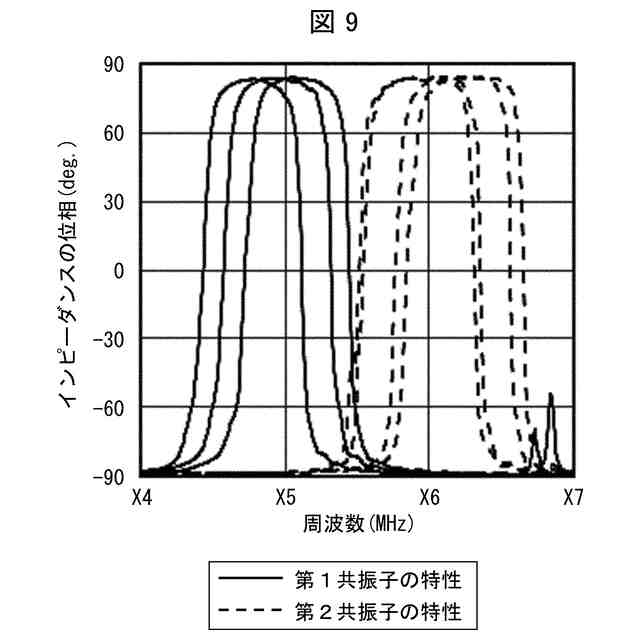

実施例の、周波数に対するインピーダンスの位相の関係を示すグラフである。
比較例の、周波数に対するインピーダンスの位相の関係を示すグラフである。
本開示の実施形態２に係る共振子の概略構成を示す断面図である。
本開示の実施形態３に係る通信装置の概略図である。
【発明を実施するための形態】
【０００８】
本開示を実施するための形態について説明する。説明の便宜上、先に説明した部材と同じ機能を有する部材については、同じ符号を付記し、その説明を繰り返さない場合がある。
【０００９】
〔実施形態１〕

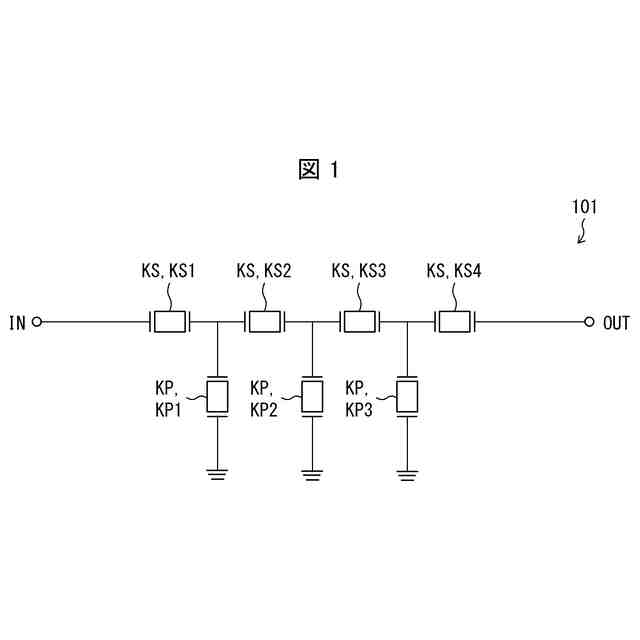

図１は、本開示の実施形態１に係るフィルタ１０１の概略図である。
【００１０】
フィルタ１０１は、並列腕共振子ＫＰおよび直列腕共振子ＫＳを備えている。フィルタ１０１は、複数の並列腕共振子ＫＰおよび複数の直列腕共振子ＫＳを備えている、ラダー型フィルタである。一例として、フィルタ１０１は、フィルタ１０１の入力端ＩＮ側から順に、並列腕共振子ＫＰ１、並列腕共振子ＫＰ２、および並列腕共振子ＫＰ３を備えている。一例として、フィルタ１０１は、フィルタ１０１の入力端ＩＮ側から順に、直列腕共振子ＫＳ１、直列腕共振子ＫＳ２、直列腕共振子ＫＳ３、および直列腕共振子ＫＳ４を備えている。図１において、符号ＯＵＴは、フィルタ１０１の出力端である。
（【００１１】以降は省略されています）
