公開番号2025059683
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169923
出願日2023-09-29
発明の名称擦り部付き塗布容器
出願人株式会社吉野工業所
代理人個人
主分類B65D 51/32 20060101AFI20250403BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】流通時及び保管時のシール性を向上した擦り部付き塗布容器を提供する。
【解決手段】容器体2の口頸部6に対して装着され、通液口16を開口させた第1頂壁14を有する第1キャップ10と、第1キャップ10に対して昇降可能に取り付けられ、前記第1頂壁14と対向する第2頂壁42から、前記通液口16と連通する塗布筒部60を立設させ、この塗布筒部60の内側に弁座面部64を形成した第2キャップ40と、前記第2頂壁42の上側に配備させた擦り部66と、前記弁座面部64に上方付勢状態で昇降可能に密接する弁体72を有し、この弁体72から前記塗布筒部60より高く接触子84を立設させた弁部材70とを具備する。前記第1頂壁14から前記塗布筒部60の内側へ突設させた柱部24を設け、第2キャップ40が降下した状態で、弁体72が弁座面部64と柱部24との間に挟持されるように構成した。
【選択図】図1
特許請求の範囲【請求項１】
口頸部(６)を起立する容器体(２)と、
前記口頸部(６)に対して装着され、通液口(１６)を開口させた第１頂壁(１４)を有する第１キャップ(１０)と、
この第１キャップ(１０)に対して昇降可能に取り付けられ、前記第１頂壁(１４)と対向する第２頂壁(４２)から、前記通液口(１６)と連通する塗布筒部(６０)を立設させており、この塗布筒部(６０)の内側に弁座面部(６４)を形成した第２キャップ(４０)と、
前記第２頂壁(４２)の上側に配備させた擦り部(６６)と、
前記塗布筒部(６０)の内側に配備されており、かつ、前記弁座面部(６４)に上方付勢状態で昇降可能に密接する弁体(７２)を有し、この弁体(７２)から前記塗布筒部(６０)より高く外部の被塗布面(Ｔ)へ接触させるための接触子(８４)を立設させた弁部材(７０)と、を具備しており、
前記弁座面部(６４)と前記弁体(７２)とからなるシール弁(Ｖ)が、前記塗布筒部(６０)に対する前記接触子(８４)の進退により開閉するように構成した擦り部付き塗布容器において、
前記第１頂壁(１４)から前記塗布筒部(６０)の内側へ突設させた柱部(２４)を設け、前記第２キャップ(４０)が下限位置に在る状態で、前記弁体(７２)が前記弁座面部(６４)と前記柱部(２４)との間に挟持されるように構成したことを特徴とする、擦り部付き塗布容器。
続きを表示（約 800 文字）【請求項２】
前記第２キャップ(４０)は、前記第２頂壁(４２)から垂設された連係部(５０)を、また前記第１キャップ(１０)は、前記第１頂壁(１４)に連設され、かつ水平方向から見て前記連係部(５０)と対峙する連係受部(３０)をそれぞれ有し、
前記弁体(７２)が前記弁座面部(６４)と前記柱部(２４)との間に挟持された状態で、前記連係部(５０)が前記連係受部(３０)へ係止されるように構成したことを特徴とする、請求項１記載の擦り部付き塗布容器。
【請求項３】
前記弁体(７２)を上方へ付勢するための弾性バネ(８０)と、この弾性バネ(８０)を下側から支える支承座(Ｓ)とが設けられており、
前記柱部(２４)の先端部には、前記弁体(７２)の下面(ｉ)を押え付けるための弁体押え部(２８)が形成されており、前記第１キャップ(１０)に対する前記第２キャップ(４０)の上昇により、前記弁座面部(６４)と前記弁体(７２)とが離間した状態で、前記被塗布面(Ｔ)へ前記接触子(８４)を押し付けることにより、前記弁体押え部(２８)に前記弁体(７２)の下面(ｉ)が突き当たることが可能に形成したことを特徴とする、請求項１又は請求項２に記載の擦り部付き塗布容器。
【請求項４】
前記支承座(Ｓ)は、前記塗布筒部(６０)より下方へ延設させた支承筒部(５８)の下部に配置されており、
前記塗布筒部(６０)及び前記支承筒部(５８)により、前記柱部(２４)を包囲するように前記第２頂壁(４２)に貫設させた包囲筒(５６)が形成されており、
前記弾性バネ(８０)は、前記柱部(２４)と前記包囲筒(５６)との空隙(ｅ)を通って、前記支承筒部(５８)の内部から前記塗布筒部(６０)の内部へ亘って配備されていることを特徴とする、請求項３に記載の擦り部付き塗布容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、擦り部(ブラシ・刷毛・スポンジなどを言う。）付き塗布容器に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
容器体の口頸部内に打栓された栓部材の周囲にブラシ部材を組み付けており、栓部材は、頂壁の中央部に注出口を開口した栓本体の内側へ中栓を配備させ、中栓と注出口との間に上方付勢状態で弁板を介在させ、弁板の中央部から注出口を通って外部へ露出する接触子を隆起させ、容器の倒立状態で接触子を外部の被塗布面に押し付けることで、容器体内の液体が栓本体と中栓との間を通って注出口から流出するものが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－５００１７
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の容器は、上方付勢した弁板を、注出口の周囲で栓本体の頂壁に圧接させて閉弁するから、製品の流通時や保管時に内圧の上昇により液体が吹き出るおそれがあった。
【０００５】
本発明の目的は、流通時及び保管時のシール性を向上した擦り部付き塗布容器を提供することである。
【課題を解決するための手段】
【０００６】
第１の手段は、口頸部６を起立する容器体２と、
前記口頸部６に対して装着され、通液口１６を開口させた第１頂壁１４を有する第１キャップ１０と、
この第１キャップ１０に対して昇降可能に取り付けられ、前記第１頂壁１４と対向する第２頂壁４２から、前記通液口１６と連通する塗布筒部６０を立設させており、この塗布筒部６０の内側に弁座面部６４を形成した第２キャップ４０と、
前記第２頂壁４２の上側に配備させた擦り部６６と、
前記塗布筒部６０の内側に配備されており、かつ、前記弁座面部６４に上方付勢状態で昇降可能に密接する弁体７２を有し、この弁体７２から前記塗布筒部６０より高く外部の被塗布面Ｔへ接触させるための接触子８４を立設させた弁部材７０と、を具備しており、
前記弁座面部６４と前記弁体７２とからなるシール弁Ｖが、前記塗布筒部６０に対する前記接触子８４の進退により開閉するように構成した擦り部付き塗布容器において、
前記第１頂壁１４から前記塗布筒部６０の内側へ突設させた柱部２４を設け、前記第２キャップ４０が下限位置に在る状態で、前記弁体７２が前記弁座面部６４と前記柱部２４との間に挟持されるように構成した。
【０００７】

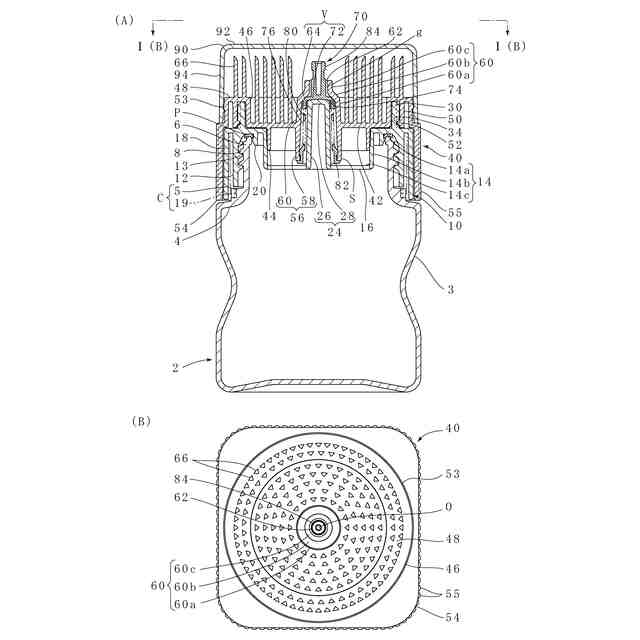

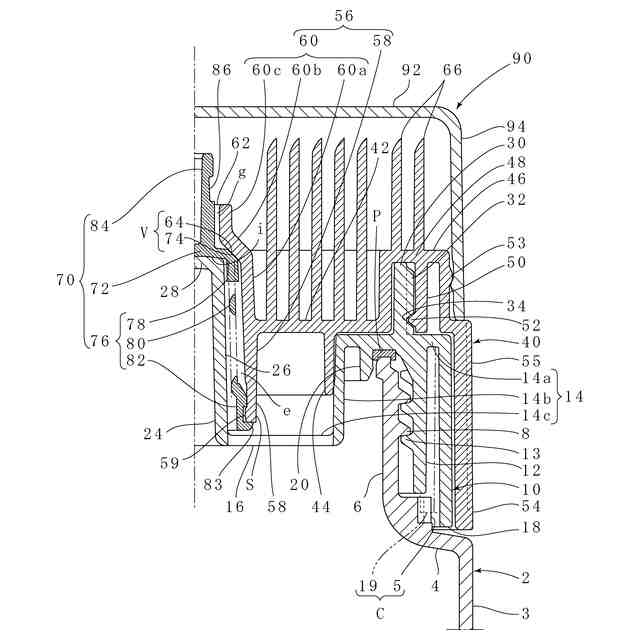

本手段では、図１（Ａ）に示すように、容器体２の口頸部６に、通液口１６を開口する第１頂壁１４を有する第１キャップ１０を装着するとともに、この第１キャップ１０に、前記通液口１６と連通する塗布筒部６０を立設した第２頂壁４２を有する第２キャップ４０を昇降自在に取り付けている。
また、前記塗布筒部６０の内側に形成した弁座面部６４に弁体７２を密接してなるシール弁Ｖを形成している。
そして、第１頂壁１４から前記塗布筒部６０の内側へ突設させた柱部２４を設け、前記第２キャップ４０が下限位置に在る状態で、前記弁体７２が前記弁座面部６４と前記柱部２４との間に挟持されるように構成している。
この構造によれば、流通時や保管時のシール状態を向上させることができる。
【０００８】
第２の手段は、第１の手段を有し、かつ前記第２キャップ４０は、前記第２頂壁４２から垂設された連係部５０を、また前記第１キャップ１０は、前記第１頂壁１４に連設され、かつ水平方向から見て前記連係部５０と対峙する連係受部３０をそれぞれ有し、
前記弁体７２が前記弁座面部６４と前記柱部２４との間に挟持された状態で、前記連係部５０が前記連係受部３０へ係止されるように構成した。
【０００９】
本手段では、図１（Ａ）に示すように、前記第２キャップ４０は、前記第２頂壁４２から垂設された連係部５０を、また前記第１キャップ１０は、前記第１頂壁１４に連設され、かつ水平方向から見て前記連係部５０と対峙する連係受部３０をそれぞれ有する。
前記弁体７２が前記弁座面部６４と前記柱部２４との間に挟持された状態で、前記連係部５０が前記連係受部３０へ係止されるように構成している。
この構造によれば、前記連係受部３０に対する連係部５０の係止力により、前記弁座面部６４と前記柱部２４との間に弁体７２が挟持された状態を適正に保持することができ、故に輸送時及び保管時のシール性の向上を確実なものとすることができる。
【００１０】

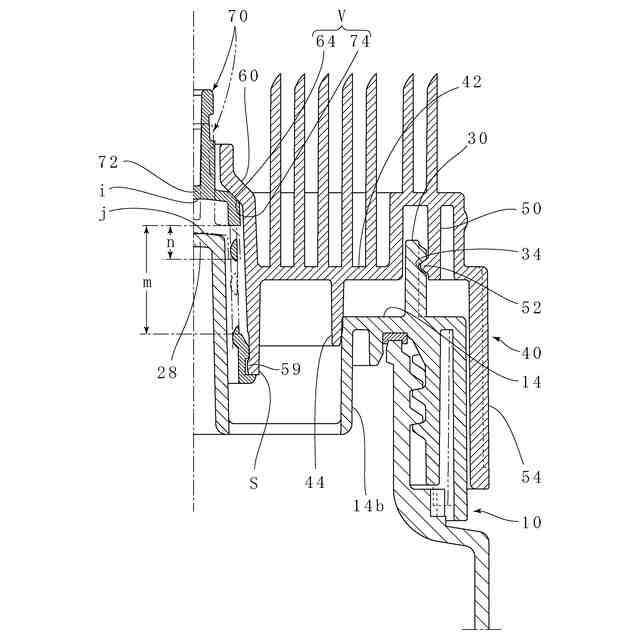

第３の手段は、第２の手段を有し、かつ前記弁体７２を上方へ付勢するための弾性バネ８０と、この弾性バネ８０を下側から支える支承座Ｓとが設けられており、

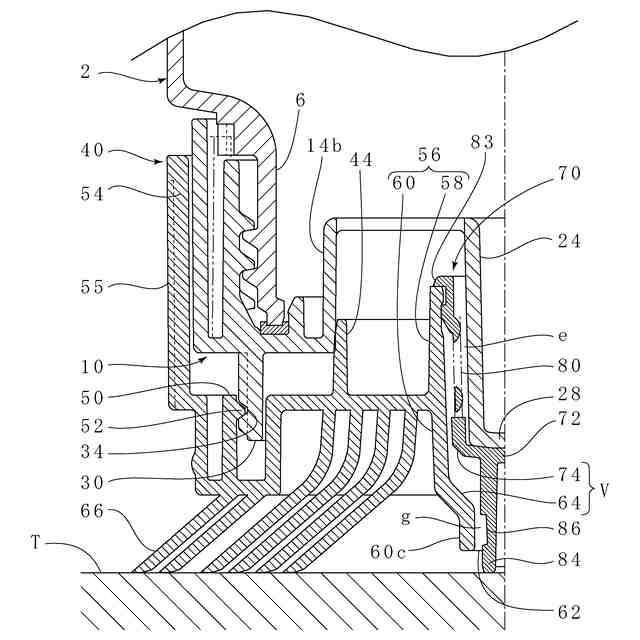

前記柱部２４の先端部には、前記弁体７２の下面ｉを押え付けるための弁体押え部２８が形成されており、前記第１キャップ１０に対する前記第２キャップ４０の上昇により、前記弁座面部６４と前記弁体７２とが離間した状態で、前記被塗布面Ｔへ前記接触子８４を押し付けることにより、前記弁体押え部２８に前記弁体７２の下面ｉが突き当たることが可能に形成した。
（【００１１】以降は省略されています）
