公開番号2025061181
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025003775,2023554539
出願日2025-01-09,2022-10-11
発明の名称通信方法、ユーザ装置、プロセッサ、プログラム、及び移動通信システム
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 76/40 20180101AFI20250403BHJP(電気通信技術)
要約【課題】ユーザ装置が、マルチキャスト・ブロードキャストサービス(MBS)データを構成する一連のPDCPデータPDUを基地局から受信する通信方法、ユーザ装置および移動通信システムを提供する。
【解決手段】ユーザ装置は、基地局gNBが送信するPDCP(Packet Data Convergence Protocol)データPDU(Protocol Data Unit)に含まれるシーケンス番号が一周する度にカウントアップされるハイパーフレーム番号(HFN)を含む無線リソース制御(RRC)Reconfigurationメッセージを受信し、ハイパーフレーム番号に基づいて、ユーザ装置が管理するPDCP状態変数の初期値を決定する。
【選択図】図15
特許請求の範囲【請求項１】
ＲＲＣコネクティッド状態のユーザ装置が、マルチキャスト・ブロードキャストサービス（ＭＢＳ）無線ベアラ（ＭＲＢ）を設定するための無線リソース制御（ＲＲＣ）Ｒｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージをネットワークノードから受信することと、
前記ＲＲＣｒｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージは、前記ＭＲＢと対応付けられたハイパーフレーム番号（ＨＦＮ）を含むことと、
前記ユーザ装置が、前記ＭＲＢについて管理するＰＤＣＰ（ＰａｃｋｅｔＤａｔａＣｏｎｖｅｒｇｅｎｃｅＰｒｏｔｏｃｏｌ）状態変数を、前記ＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージに含まれる前記ＨＦＮに基づいて決定することと、を有する
通信方法。
続きを表示（約 760 文字）【請求項２】
前記決定することは、受信待ちであって未だ上位レイヤに提供していないＰＤＣＰＳＤＵ（ＳｅｒｖｉｃｅＤａｔａＵｎｉｔ）のうち最も古いＣＯＵＮＴ値を示すＲＸ＿ＤＥＬＩＶの初期値を、前記ＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージに含まれる前記ＨＦＮに基づいて決定することを含む
請求項１に記載の通信方法。
【請求項３】
前記ＲＸ＿ＤＥＬＩＶは、前記ＨＦＮ及びＰＤＣＰシーケンス番号（ＰＤＣＰＳＮ）からなるＣＯＵＮＴ値を含む
請求項２に記載の通信方法。
【請求項４】
ＲＲＣコネクティッド状態において、マルチキャスト・ブロードキャストサービス（ＭＢＳ）無線ベアラ（ＭＲＢ）を設定するための無線リソース制御（ＲＲＣ）Ｒｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージをネットワークノードから受信する受信部であって、前記ＲＲＣｒｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージは、前記ＭＲＢと対応付けられたハイパーフレーム番号（ＨＦＮ）を含む、前記受信部と、
前記ＭＲＢについて管理するＰＤＣＰ（ＰａｃｋｅｔＤａｔａＣｏｎｖｅｒｇｅｎｃｅＰｒｏｔｏｃｏｌ）状態変数を、前記ＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージに含まれる前記ＨＦＮに基づいて決定する制御部と、を有する
ユーザ装置。
【請求項５】
ユーザ装置に用いられ、請求項１に記載の通信方法を実行する
プロセッサ。
【請求項６】
請求項１に記載の通信方法をユーザ装置に実行させる
プログラム。
【請求項７】
請求項４に記載のユーザ装置と、ネットワークノードとを有する
移動通信システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムで用いる通信方法、ユーザ装置、プロセッサ、プログラム、及び移動通信システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
３ＧＰＰ（３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ）（登録商標。以下同じ）規格において、第５世代（５Ｇ）の無線アクセス技術であるＮＲ（ＮｅｗＲａｄｉｏ）の技術仕様が規定されている。ＮＲは、第４世代（４Ｇ）の無線アクセス技術であるＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）に比べて、高速・大容量かつ高信頼・低遅延といった特徴を有する。３ＧＰＰにおいて、５Ｇ／ＮＲのマルチキャストブロードキャストサービス（ＭＢＳ）の技術仕様を策定する議論が行われている（例えば、非特許文献１参照）。
【先行技術文献】
【非特許文献】
【０００３】
３ＧＰＰ寄書：ＲＰ－２０１０３８、“ＷＩＤｒｅｖｉｓｉｏｎ：ＮＲＭｕｌｔｉｃａｓｔａｎｄＢｒｏａｄｃａｓｔＳｅｒｖｉｃｅｓ”
【発明の概要】
【０００４】
５Ｇ／ＮＲのマルチキャストブロードキャストサービスは、４Ｇ／ＬＴＥのマルチキャストブロードキャストサービスよりも改善されたサービスを提供することが望まれる。
【０００５】
そこで、本開示は、改善されたマルチキャストブロードキャストサービスを実現可能とする通信方法、ユーザ装置、及び基地局を提供することを目的とする。
【０００６】
第１の態様に係る通信方法は、マルチキャスト・ブロードキャストサービス（ＭＢＳ）データを構成する一連のＰＤＣＰ（ＰａｃｋｅｔＤａｔａＣｏｎｖｅｒｇｅｎｃｅＰｒｏｔｏｃｏｌ）データＰＤＵ（ＰｒｏｔｏｃｏｌＤａｔａＵｎｉｔ）を基地局から受信するユーザ装置で実行する通信方法であって、前記基地局が送信するＰＤＣＰデータＰＤＵに含まれるシーケンス番号が一周する度にカウントアップされるハイパーフレーム番号を含む無線リソース制御（ＲＲＣ）Ｒｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージを、前記基地局から受信することと、前記ＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージに含まれる前記ハイパーフレーム番号に基づいて、前記ユーザ装置が管理するＰＤＣＰ状態変数の初期値を決定することと、を有する。
【０００７】
第２の態様に係るユーザ装置は、マルチキャスト・ブロードキャストサービス（ＭＢＳ）データを構成する一連のＰＤＣＰ（ＰａｃｋｅｔＤａｔａＣｏｎｖｅｒｇｅｎｃｅＰｒｏｔｏｃｏｌ）データＰＤＵ（ＰｒｏｔｏｃｏｌＤａｔａＵｎｉｔ）を基地局から受信するユーザ装置であって、前記基地局が送信するＰＤＣＰデータＰＤＵに含まれるシーケンス番号が一周する度にカウントアップされるハイパーフレーム番号を含む無線リソース制御（ＲＲＣ）Ｒｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージを、前記基地局から受信する受信部と、前記ＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージに含まれる前記ハイパーフレーム番号に基づいて、前記ユーザ装置が管理するＰＤＣＰ状態変数の初期値を決定する制御部と、を備える。
【０００８】
第３の態様に係る基地局は、マルチキャスト・ブロードキャストサービス（ＭＢＳ）データを構成する一連のＰＤＣＰ（ＰａｃｋｅｔＤａｔａＣｏｎｖｅｒｇｅｎｃｅＰｒｏｔｏｃｏｌ）データＰＤＵ（ＰｒｏｔｏｃｏｌＤａｔａＵｎｉｔ）をユーザ装置に送信する基地局であって、前記基地局が送信するＰＤＣＰデータＰＤＵに含まれるシーケンス番号が一周する度にカウントアップされるハイパーフレーム番号を含む無線リソース制御（ＲＲＣ）Ｒｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージを、前記ユーザ装置に送信する送信部を備える。
【図面の簡単な説明】
【０００９】

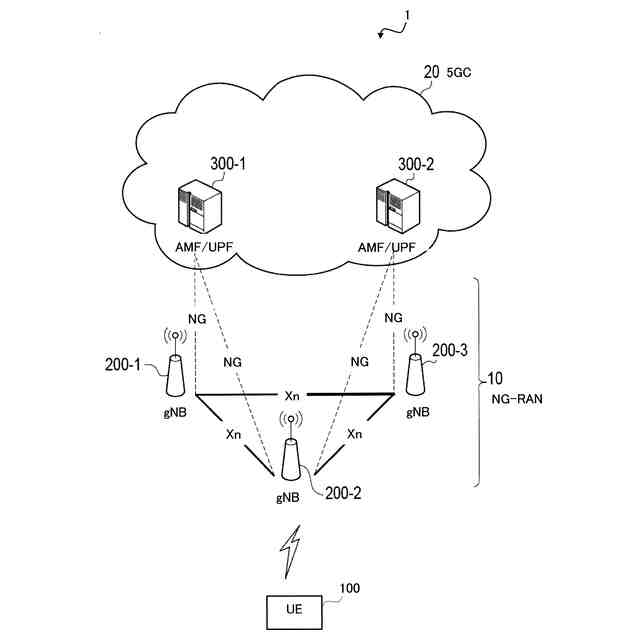

実施形態に係る移動通信システムの構成を示す図である。

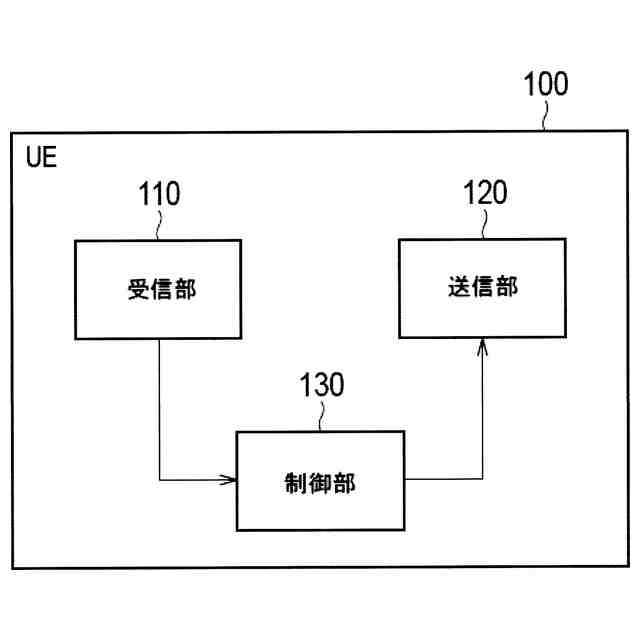

実施形態に係るＵＥ（ユーザ装置）の構成を示す図である。

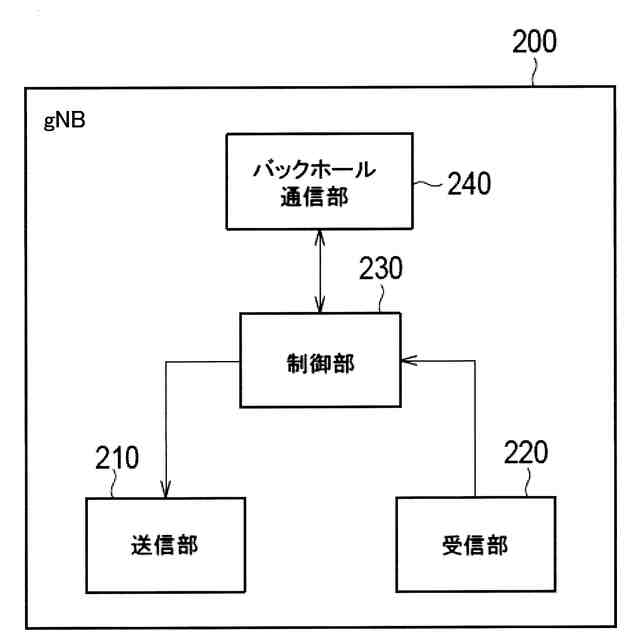

実施形態に係るｇＮＢ（基地局）の構成を示す図である。
データを取り扱うユーザプレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。
シグナリング（制御信号）を取り扱う制御プレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

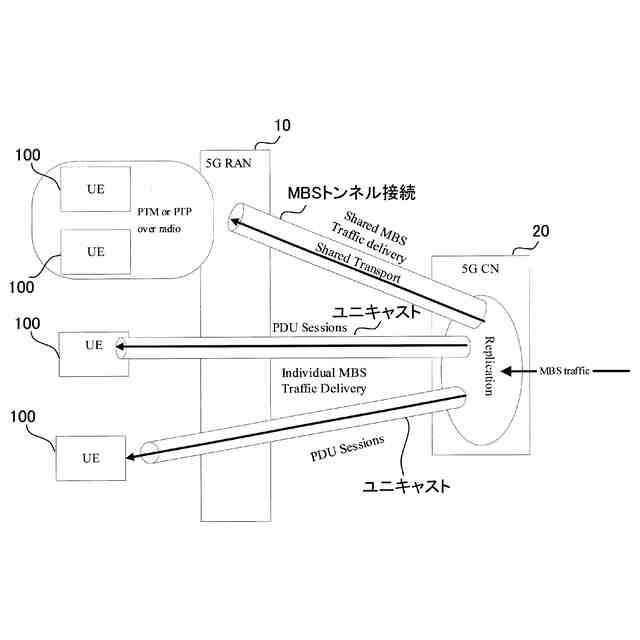

実施形態に係るＭＢＳトラフィック配信の概要を示す図である。

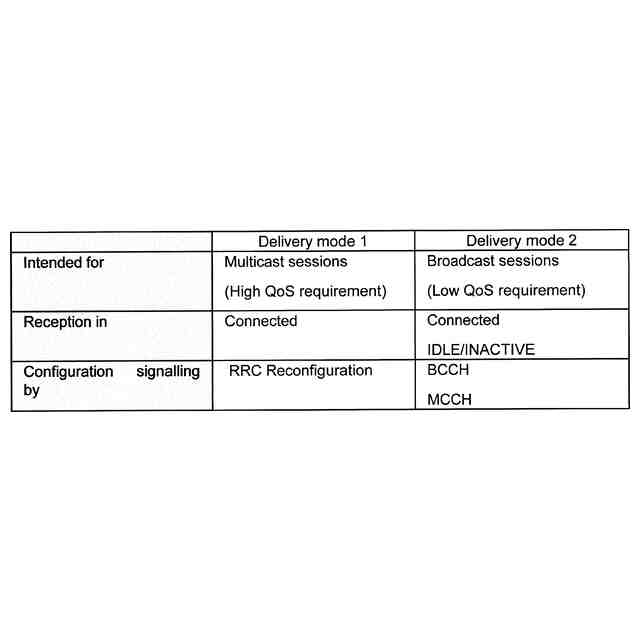

実施形態に係る配信モードを示す図である。

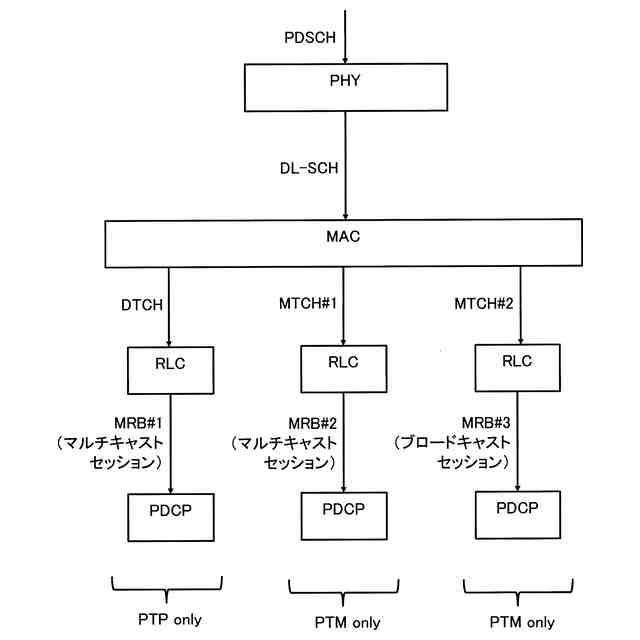

実施形態に係るＵＥ１００のＭＢＳ受信に関する内部処理の一例を示す図である。
実施形態に係るＵＥ１００のＭＢＳ受信に関する内部処理の他の例を示す図である。
実施形態に係る移動通信システムにおけるＰＤＣＰレイヤの動作を示す図である。
実施形態に係るＰＤＣＰ状態変数の一例を示す図である。
実施形態に係るＭＢＳデータを構成するＰＤＣＰデータＰＤＵの一例を示す図である。
実施形態に係るＵＥの受信側ＰＤＣＰエンティティにおいて受信したＰＤＣＰデータＰＤＵのＣＯＵＮＴ値であるＲＣＶＤ＿ＣＯＵＮＴを特定する動作を示す図である。
実施形態に係るＵＥの受信側ＰＤＣＰエンティティの動作の一例を示す図である。

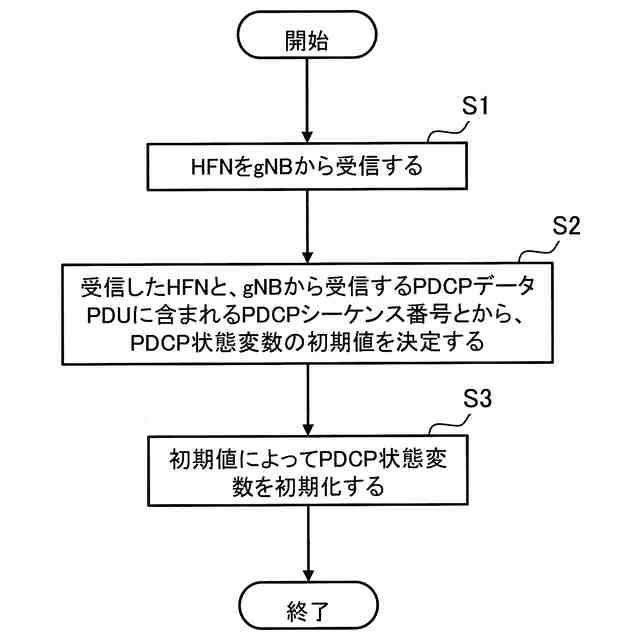

実施形態に係るＵＥの動作を示す図である。
第１実施例に係る動作を示す図である。
第２実施例に係る動作を示す図である。
第３実施例に係る動作を示す図である。
第３実施例に係るＰＤＣＰデータＰＤＵを示す図である。
第４実施例に係る動作を示す図である。
【発明を実施するための形態】
【００１０】
図面を参照しながら、実施形態に係る移動通信システムについて説明する。図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。
（【００１１】以降は省略されています）
