特許ウォッチ

公開番号2025063934
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2025010020,2023208911
出願日2025-01-23,2023-12-12
発明の名称組成物、シート及びその製造方法
出願人ダイキン工業株式会社
代理人弁理士法人タス・マイスター
主分類C08L 27/12 20060101AFI20250409BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】電気特性は維持したままで線膨張率が低いシートを得るための組成物、また、それを用いたシート及びその製造方法を提供する。
【解決手段】フッ素樹脂粒子とフィラーを含み、フィラーの含有量がフッ素樹脂粒子とフィラーとの全量中67～96.5質量%であることを特徴とする組成物。
フッ素樹脂粒子とフィラーを含み、フィラーの含有量がフッ素樹脂粒子とフィラーとの全量中67～96.5質量%である組成物からなることを特徴とするシート又は膜。
【選択図】なし
特許請求の範囲【請求項１】
フッ素樹脂粒子とフィラーを含み、フィラーの含有量がフッ素樹脂粒子とフィラーとの全量中６７～９６．５質量％であることを特徴とする組成物。
続きを表示（約 580 文字）【請求項２】
前記フッ素樹脂粒子は非溶融加工性である請求項１記載の組成物。
【請求項３】
前記フッ素樹脂粒子がポリテトラフルオロエチレン（ＰＴＦＥ）である請求項１又は２記載の組成物。
【請求項４】
前記ポリテトラフルオロエチレンは、標準比重（ＳＳＧ）が２．０～２．３である請求項３記載の組成物。
【請求項５】
前記フィラーが、シリカ、酸化チタン、酸化マグネシウム又はこれらの組み合わせを含むものである請求項１又は２記載の組成物。
【請求項６】
前記フィラーは、表面がシランカップリング剤でコーティングされたものである請求項１又は２記載の組成物。
【請求項７】
前記フィラーが球状である請求項１又は２記載の組成物。
【請求項８】
前記球状フィラーの平均粒子径が０．１～１０μｍである請求項７記載の組成物。
【請求項９】
前記フッ素樹脂粒子は、平均粒子径が０．０５～１０００μｍである請求項１又は２記載の組成物。
【請求項１０】
フッ素樹脂粒子とフィラーを含み、フィラーの含有量がフッ素樹脂粒子とフィラーとの全量中６７～９６．５質量％である組成物からなることを特徴とするシート又は膜。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、組成物、シート及びその製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
高周波用プリント配線板において、伝送損失が小さい高周波用プリント配線板が求められている。このような高周波用プリント配線板において、フッ素樹脂フィルムを使用することが公知である(特許文献１等)。また、配線基板材料としてフィラーを配合したフッ素樹脂を使用することについて、特許文献２～４に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－８２６０号公報
特開昭６３－２５９９０７号公報
国際公開第２０２１／０２４８８３号
国際公開第２０２１／２３５４６０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、電気特性は維持したままで線膨張率が低いシートを得るための組成物、また、それを用いたシート及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示は、フッ素樹脂粒子とフィラーを含み、フィラーの含有量がフッ素樹脂粒子とフィラーとの全量中６７～９６．５質量％であることを特徴とする組成物である。
【０００６】
前記フッ素樹脂粒子は非溶融加工性であることが好ましい。
前記フッ素樹脂粒子がポリテトラフルオロエチレン（ＰＴＦＥ）であることが好ましい。
前記ポリテトラフルオロエチレンは、標準比重（ＳＳＧ）が２．０～２．３であることが好ましい。
【０００７】
前記フィラーが、シリカ、酸化チタン、酸化マグネシウム又はこれらの組み合わせを含むものであることが好ましい。
前記フィラーは、表面がシランカップリング剤でコーティングされたものであることが好ましい。
前記フィラーが球状であることが好ましい。
前記球状フィラーの平均粒子径が０．１～１０μｍであることが好ましい。
【０００８】
前記フッ素樹脂粒子は、平均粒子径が０．０５～１０００μｍであることが好ましい。
【０００９】
本開示は、フッ素樹脂粒子とフィラーを含み、フィラーの含有量がフッ素樹脂粒子とフィラーとの全量中６７～９６．５質量％である組成物からなることを特徴とするシート又は膜でもある。
厚みが５～２５０μｍであることが好ましい。
１０ＧＨｚでの比誘電率（Ｄｋ）が３．５以下、誘電正接（Ｄｆ）が０．００１４以下、及び線膨張率（ＣＴＥ）が４０ｐｐｍ／Ｋ以下であることが好ましい。
【００１０】
本開示は、フッ素樹脂粒子とフィラーとを、フィラーの含有量がフッ素樹脂粒子とフィラーとの全量中６７～９６．５質量％となるように混合して成膜する工程を有することを特徴とする上記シート又は膜の製造方法でもある。
実質的にフッ素樹脂粒子とフィラーとからなる組成物を用いて成膜することが好ましい。
（【００１１】以降は省略されています）

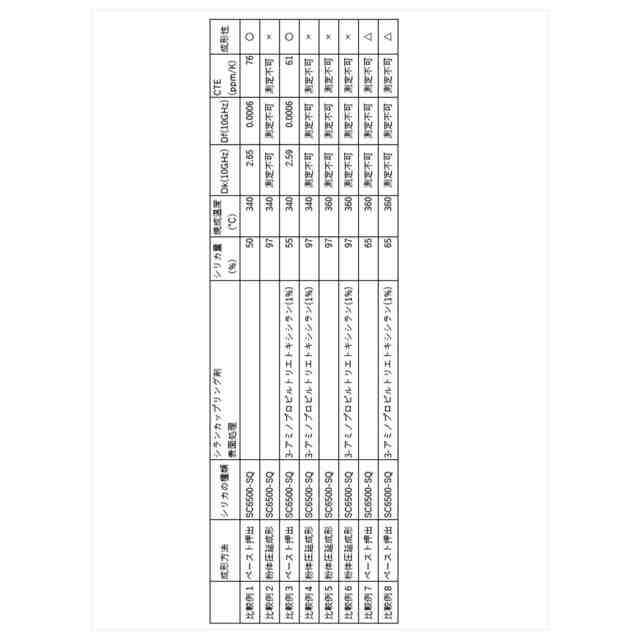

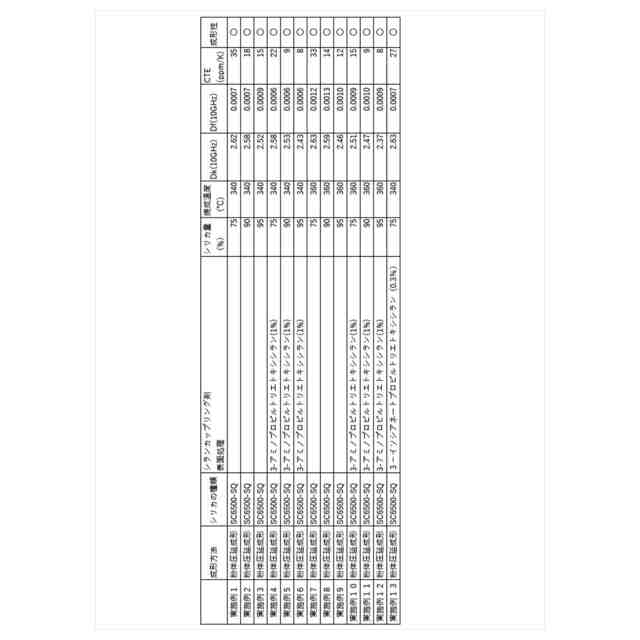

関連特許
