特許ウォッチ

公開番号2025063955
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2025016730,2022117582
出願日2025-02-04,2022-07-22
発明の名称粘着シートの製造方法及び粘着シート付き光学フィルムの製造方法
出願人日東電工株式会社
代理人弁理士法人青藍国際特許事務所
主分類C09J 7/38 20180101AFI20250409BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】低環境負荷での粘着シートの製造に適した技術を提供する。
【解決手段】提供される粘着シートの製造方法は、はく離ライナーを用いて、基材シート、光硬化性組成物を含む塗布層、及びはく離ライナーをこの順に含む積層体に光を照射して塗布層から粘着シートを形成する工程Aと、粘着シートからはく離ライナーを剥離する工程Bとを含む。上記製造方法では、工程Bで剥離されたはく離ライナーを用いて、工程A及び工程Bが繰り返し実施される。はく離ライナーには、未使用の状態から数えて粘着シートから3回剥離させた後に測定した粘着シートとの剥離力PS₃が1.0N/50mm未満であるシートを用いる。
【選択図】図1
特許請求の範囲【請求項１】
はく離ライナーを用いて、基材シート、光硬化性組成物を含む塗布層、及び前記はく離ライナーをこの順に含む積層体に光を照射して、前記塗布層から粘着シートを形成する工程Ａと、
前記粘着シートから前記はく離ライナーを剥離する工程Ｂと、を含み、
前記工程Ｂで剥離された前記はく離ライナーを用いて前記工程Ａ及び前記工程Ｂが繰り返し実施され、
前記はく離ライナーとして、未使用の状態から数えて前記粘着シートから３回剥離させた後に測定した前記粘着シートとの剥離力ＰＳ
3
が１．０Ｎ／５０ｍｍ未満であるシート
を用いる、
粘着シートの製造方法。
続きを表示（約 980 文字）【請求項２】
前記はく離ライナーは、未使用の状態で測定した前記粘着シートとの剥離力ＰＳ
0
が０
．０１Ｎ／５０ｍｍ以上である、請求項１に記載の粘着シートの製造方法。
【請求項３】
前記はく離ライナーは、未使用の状態で測定した前記粘着シートとの剥離力ＰＳ
0
に対
する前記剥離力ＰＳ
3
の比ＰＳ
3
／ＰＳ
0
が１０以下である、請求項１に記載の粘着シート
の製造方法。
【請求項４】
前記はく離ライナーは、未使用の状態で測定した前記粘着シートとの剥離力ＰＳ
0
に対
する、未使用の状態から数えて前記粘着シートから１回剥離させた後に測定した前記粘着シートとの剥離力ＰＳ
1
の比ＰＳ
1
／ＰＳ
0
が１０以下である、請求項１に記載の粘着シー
トの製造方法。
【請求項５】
前記はく離ライナーは、前記塗布層の側の面に離型層を備え、
前記離型層の厚さは１１０ｎｍ以下である、請求項１に記載の粘着シートの製造方法。
【請求項６】
前記はく離ライナーと前記粘着シートとの剥離力は、前記基材シートと前記粘着シートとの剥離力に比べて小さい、請求項１に記載の粘着シートの製造方法。
【請求項７】
前記光硬化性組成物が（メタ）アクリル系単量体を含む単量体群及び／又は前記単量体群の部分重合物を含む、請求項１に記載の粘着シートの製造方法。
【請求項８】
前記（メタ）アクリル系単量体がカルボキシル基含有単量体を含む、請求項７に記載の粘着シートの製造方法。
【請求項９】
請求項１～８のいずれか１項に記載の製造方法によって形成された粘着シートの露出面に光学フィルムを配置して粘着シート付き光学フィルムを形成することを含む、粘着シート付き光学フィルムの製造方法。
【請求項１０】
前記光学フィルムが、偏光フィルム及び位相差フィルムからなる群から選ばれる少なくとも１つのフィルムを含む、請求項９に記載の粘着シート付き光学フィルムの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着シートの製造方法、及び粘着シート付き光学フィルムの製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
液晶表示装置及びエレクトロルミネセンス（ＥＬ）表示装置に代表される各種の画像表示装置は、一般に、偏光フィルム等の光学フィルムと粘着シートとを含む光学積層体を備えている。光学積層体に含まれる光学フィルム間の接合や、光学積層体と画像表示パネルとの接合には、通常、粘着シートが使用される。粘着シートとしては、アクリル単量体やシリコーン単量体等を含む単量体群を重合及び架橋により硬化させたシートが典型的である。特許文献１には、基材シート、光硬化性組成物を含む塗布層及びはく離ライナーをこの順に含む積層体に光を照射して塗布層から粘着シートを形成する方法が開示されている。この方法では、基材シート及びはく離ライナーによって塗布層の双方の主面が覆われるため、酸素による光硬化反応の阻害を抑えることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１５５９８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
硬化による粘着シートの形成には、通常、熱や光等のエネルギーが必要である。光を利用する方法（光硬化法）によれば、例えば粘着剤組成物及び溶剤を含む塗布層をオーブンにより熱硬化させる方法（熱硬化法）に比べて、粘着シートの形成に必要なエネルギーの量を削減できる。しかし、粘着シート製造時の環境負荷を低減する観点からは、塗布層の硬化に必要なエネルギー量に着目するだけでは不十分である。
【０００５】
本発明は、低環境負荷での粘着シートの製造に適した技術の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明は、
はく離ライナーを用いて、基材シート、光硬化性組成物を含む塗布層、及び前記はく離ライナーをこの順に含む積層体に光を照射して、前記塗布層から粘着シートを形成する工程Ａと、
前記粘着シートから前記はく離ライナーを剥離する工程Ｂと、を含み、
前記工程Ｂで剥離された前記はく離ライナーを用いて前記工程Ａ及び前記工程Ｂが繰り返し実施され、
前記はく離ライナーとして、未使用の状態から数えて前記粘着シートから３回剥離させた後に測定した前記粘着シートとの剥離力ＰＳ
3
が１．０Ｎ／５０ｍｍ未満であるシート
を用いる、
粘着シートの製造方法、
を提供する。
【０００７】
別の側面において、本発明は、
上記本発明の粘着シートの製造方法によって形成された粘着シートの露出面に光学フィルムを配置して粘着シート付き光学フィルムを形成することを含む、粘着シート付き光学フィルムの製造方法、
を提供する。
【発明の効果】
【０００８】
本発明によれば、低環境負荷での粘着シートの製造に適した技術を提供できる。
【図面の簡単な説明】
【０００９】

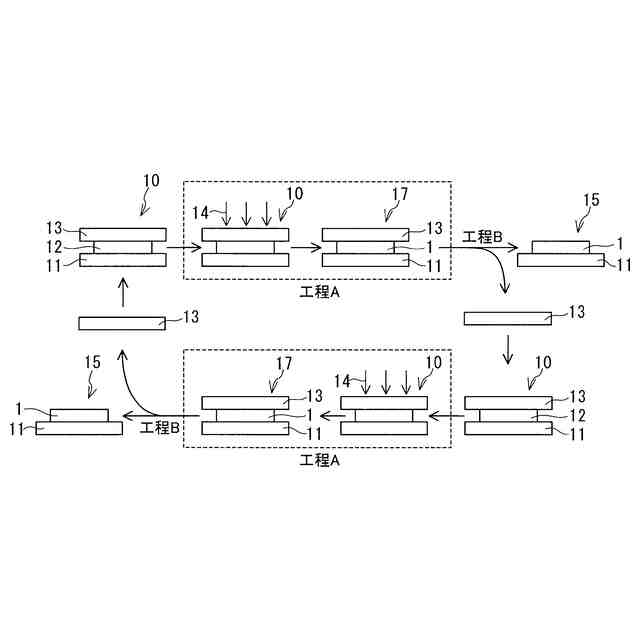

本発明の粘着シートの製造方法の一例を説明するための模式図である。

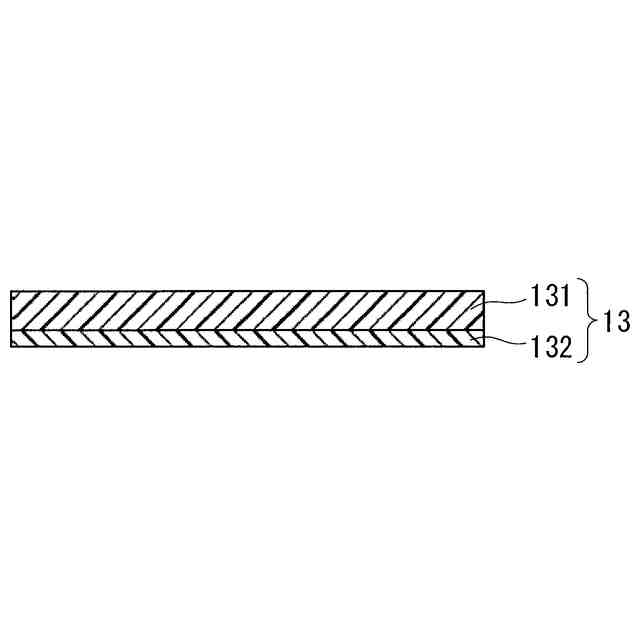

本発明の粘着シートの製造方法に使用しうるはく離ライナーの一例を模式的に示す断面図である。
本発明の粘着シートの製造方法の一例を説明するための模式図である。

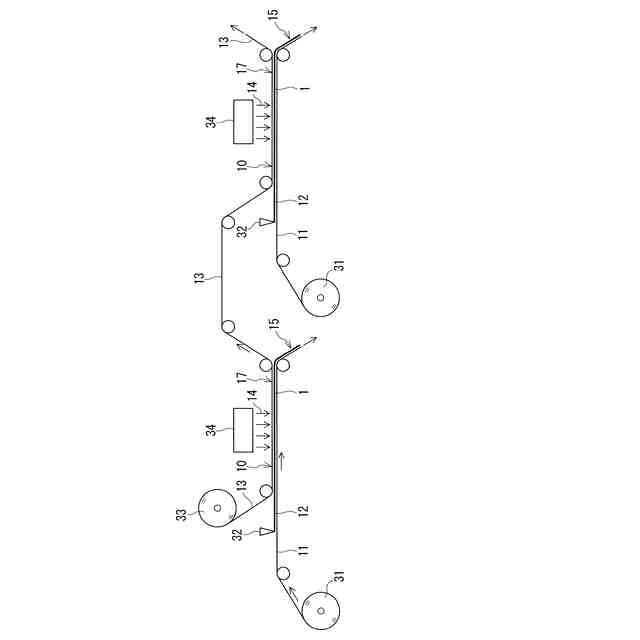

本発明の粘着シートの製造方法の一例を説明するための模式図である。

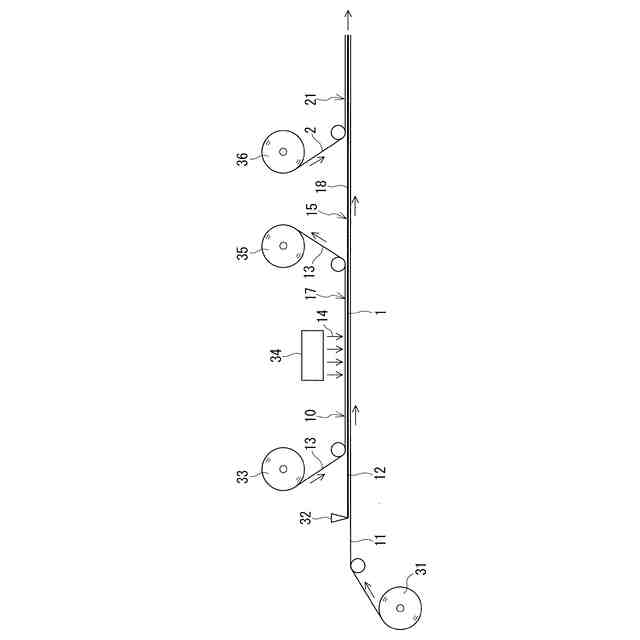

本発明の粘着シート付き光学フィルムの製造方法の一例を説明するための模式図である。

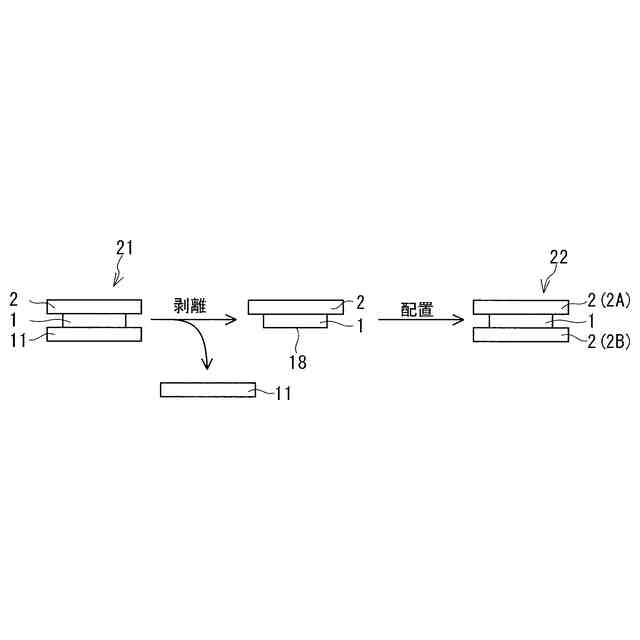

本発明の粘着シート付き光学フィルムの製造方法の一例を説明するための模式図である。
本発明の粘着シート付き光学フィルムの製造方法の一例を説明するための模式図である。
【発明を実施するための形態】
【００１０】
本発明の第１態様にかかる粘着シートの製造方法は、
はく離ライナーを用いて、基材シート、光硬化性組成物を含む塗布層、及び前記はく離ライナーをこの順に含む積層体に光を照射して、前記塗布層から粘着シートを形成する工程Ａと、
前記粘着シートから前記はく離ライナーを剥離する工程Ｂと、を含み、
前記工程Ｂで剥離された前記はく離ライナーを用いて前記工程Ａ及び前記工程Ｂが繰り返し実施され、
前記はく離ライナーとして、未使用の状態から数えて前記粘着シートから３回剥離させた後に測定した前記粘着シートとの剥離力ＰＳ
3
が１．０Ｎ／５０ｍｍ未満であるシート
を用いる。

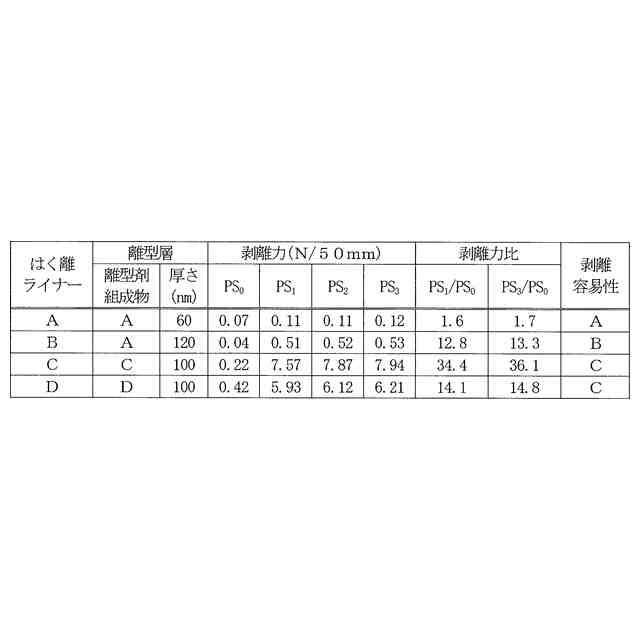

（【００１１】以降は省略されています）

関連特許
